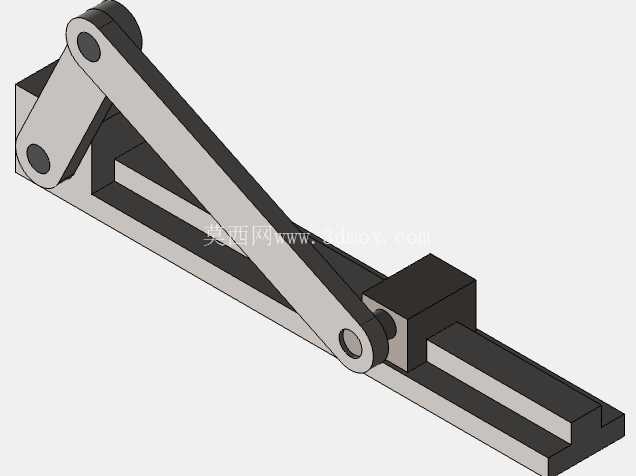

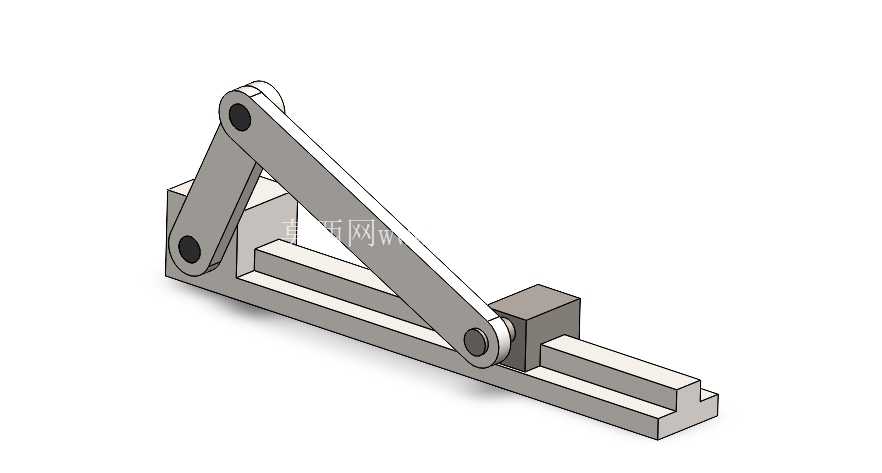

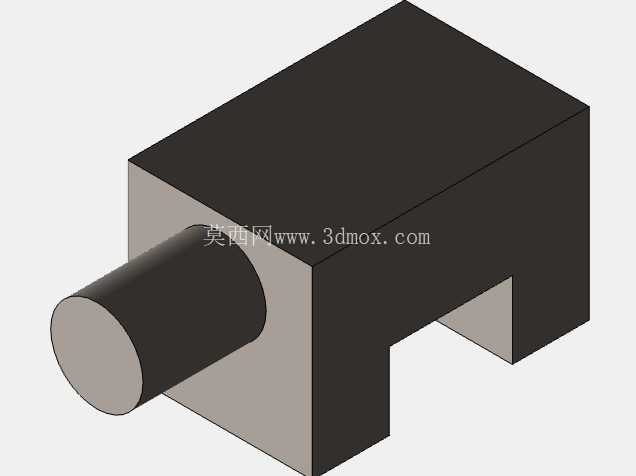

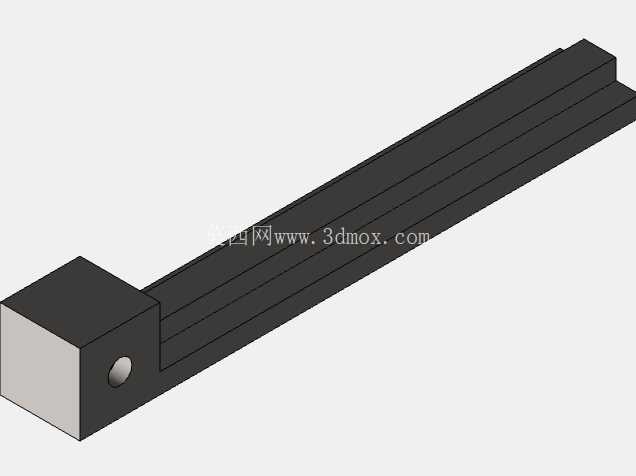

曲柄滑块运动转换机构三维结构

　　这套曲柄滑块结构是机械传动领域最经典的运动转换单元之一，日常在冲压设备、往复泵、内燃机主体机构、送料执行端都能看到它的衍生形态，核心作用是把旋转运动和直线往复运动做双向转换，没有复杂的中间传动链，传动效率在常规连杆机构里属于第一梯队。从结构组成来看，整套机构包含机架、曲柄、连杆、滑块四个核心构件，所有铰接位置都采用转动副连接，滑块与机架之间采用移动副约束，自由度计算符合平面机构的运动要求，只要给曲柄端输入连续旋转动力，滑块端就会输出规律的直线往复动作，反过来如果给滑块端输入直线往复动力，曲柄端也能输出连续旋转运动，两种传动模式都有大量实际工程应用。

　　做这套结构的三维建模时，首先要确认的是曲柄的回转半径，这个参数直接决定滑块的最大行程，常规设计里滑块行程等于两倍曲柄回转半径，一旦这个尺寸定错，整套机构的运动行程就会完全不符合使用要求，甚至出现运动死点无法正常动作。其次是连杆的长度设计，连杆长度和曲柄回转半径的比值会直接影响滑块的运动特性，比值越小滑块的急回特性越明显，适合需要快速回程的冲压类设备，比值越大滑块的运动越接近匀速直线运动，适合对运动平稳性要求高的送料、计量类设备，设计时需要根据实际工况的速度、负载要求调整这个比值，不能直接照搬通用参数。铰接位置的销轴设计要考虑实际负载下的剪切强度，所有转动副的配合间隙要控制在合理范围，间隙过大会导致机构运动时出现明显的回程误差，还会在高速运转时产生冲击噪音，间隙过小则会出现装配卡滞，运动阻力大幅上升。滑块与机架导轨的配合面要设置合理的导向长度，导向长度不足时滑块运动过程中会出现卡别、偏磨，长时间运行会导致导轨面磨损不均，运动精度快速下降，通常导向长度不小于滑块宽度的1.2倍，侧向负载较大的工况下还要适当加大导向长度，必要时增加润滑槽结构降低运行磨损。

　　安装边界方面，整套机构的安装基准是机架的底面，需要保证曲柄回转中心与滑块导轨的平行度、垂直度公差在设计要求范围内，曲柄回转中心到导轨面的中心距偏差会直接影响滑块运动的对称性，偏差过大时会导致连杆在运动过程中承受额外的侧向弯矩，缩短构件的使用寿命。实际应用中如果是作为压力输出端使用，比如小型冲压设备的执行机构，需要把滑块的工作行程段对应到曲柄的最佳出力角度区间，避开曲柄与连杆共线的死点位置，必要时要增加飞轮结构储存动能，保证冲压瞬间的出力稳定。如果是作为泵类的动力转换机构，就要重点控制滑块运动的匀速段区间，降低流体输送时的压力脉动，减少管路振动。

　　这套结构没有冗余的传动零件，维护成本极低，只要定期给铰接位置加注润滑脂，检查销轴的磨损情况，就能实现长时间稳定运行，很多入门级的机械原理教学、机构运动仿真都会以这套结构作为基础案例，因为它涵盖了平面连杆机构最核心的运动副设计、参数匹配、公差控制要点，掌握这套结构的设计逻辑之后，再去衍生设计多连杆机构、急回机构、步进送料机构都会顺畅很多。建模过程中所有运动副的约束要完全符合实际装配关系，不能出现过约束或者欠约束的情况，否则运动仿真时会出现构件错位、运动轨迹偏离实际的问题，做干涉检查时要重点关注曲柄回转到不同角度时，连杆与机架、滑块与曲柄之间是否存在运动干涉，尤其是在曲柄与连杆共线的两个极限位置，要预留足够的安全间隙，避免实际装配时出现零件碰撞无法动作的问题。
