大型船舶五叶螺旋桨结构设计方案

　　在远洋货运、内河航运、近海作业船舶的动力系统中，螺旋桨是将主机输出扭矩转化为船舶推进力的核心部件，其结构合理性直接决定船舶航行的燃油效率、航行稳定性与振动噪声水平。这款五叶结构的船用螺旋桨，主要适配中大型散货船、近海作业工程船的推进需求，区别于常规三叶、四叶桨的设计，五叶结构能在同等主机功率输出下，降低单片桨叶的载荷分布，减少桨叶转动过程中产生的空泡效应，尤其适合长期在泥沙含量较高的内河航道、近岸海域航行的船舶，可有效降低空泡剥蚀对桨叶表面的损伤，延长部件的维护周期。

　　从设计逻辑来看，这款螺旋桨的桨叶采用大侧斜构型，每片桨叶的叶梢与叶根存在固定的相位差，转动过程中桨叶经过船体伴流场的不同流速区域时，能错开激振力的叠加峰值，大幅降低螺旋桨传递至船体的振动幅值，改善船舶航行时的舱室噪声水平，对于需要搭载精密作业设备的工程船、科考船而言，这种结构能有效减少振动对船载设备的干扰。桨叶的型线设计采用变螺距分布，从叶根到叶梢的螺距值呈渐变过渡，叶根区域的螺距偏小，适配桨轴输出端的高扭矩载荷，避免叶根位置应力集中导致的结构断裂；叶梢区域的螺距偏大，能在桨叶转动的线速度最高区域最大化推动水流，提升推进效率。

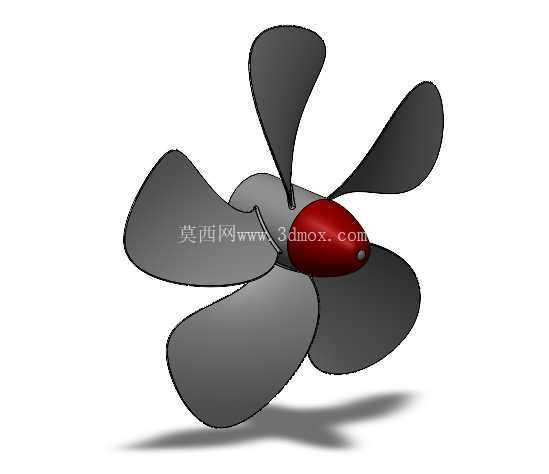

　　桨毂部分采用流线型整流帽结构，也就是图中展示的红色整流端盖，这个结构能梳理桨毂后方的紊乱尾流，减少桨毂位置的涡流阻力，同时避免水中的漂浮杂物缠绕在桨轴与桨叶的连接位置，降低航行过程中的异物卡滞风险。安装边界方面，这款螺旋桨的桨毂端面预留了标准的锥孔连接位与键槽结构，可直接适配常规船用尾轴的连接尺寸，安装时桨叶与船体尾柱的间隙预留了足够的安全距离，即使在船舶重载航行出现尾轴形变的情况下，桨叶转动也不会与船体结构发生剐蹭。桨叶的厚度从叶根到叶梢逐渐递减，叶根位置的厚度满足最大扭矩输出下的结构强度要求，可承受主机满负荷运转时的交变载荷，叶梢位置做了圆弧修型处理，减少叶梢与水流的切割噪声，同时避免叶梢位置因为应力集中出现卷边、开裂的问题。

　　实际应用场景中，这款螺旋桨可适配单机功率千千瓦级的船舶动力系统，在船舶设计航速区间内，五叶结构的推进效率比同直径四叶桨提升约4%，同时能将螺旋桨诱导的船体振动值降低15%左右，对于长期定线航行的货运船舶而言，能有效降低燃油消耗成本，减少航行过程中的维护频次。设计过程中需要重点考量桨叶的静平衡与动平衡精度，每片桨叶的重量偏差控制在极小范围内，避免高速转动时产生不平衡离心力，导致尾轴密封件过早磨损、轴承发热等问题；桨叶表面的光滑度也有明确要求，减少水流与桨叶表面的摩擦阻力，避免表面凸起位置诱发局部空泡。另外，这款螺旋桨的桨叶与桨毂采用一体成型结构，相比装配式螺旋桨，整体结构强度更高，能适应复杂水域的航行需求，即使在航行过程中触碰水下漂浮的杂物、浅滩的泥沙，也不容易出现桨叶脱落、变形的问题。在船舶进坞维护时，这种一体结构的螺旋桨也不需要检查桨叶连接螺栓的紧固状态，能减少维护工作量，缩短船舶的坞修周期。
