Arduino控制家用清洁吸尘机器人结构设计

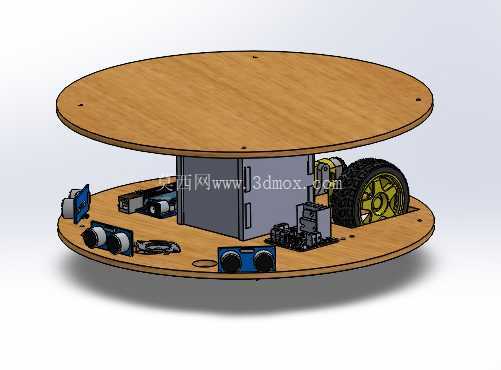

　　这款基于Arduino控制的清洁吸尘机器人，核心定位是家用硬质地板、短绒地毯表面的日常浮尘、碎屑清理场景，区别于商用大型清洁设备，它的整体外形采用类椭圆扁平结构，整机高度控制在80mm以内，能够顺利进入常规床底、沙发底、柜底等低矮清洁盲区，覆盖人工清扫难以触及的区域，解决日常家居清洁中低矮空间积尘难处理的痛点。

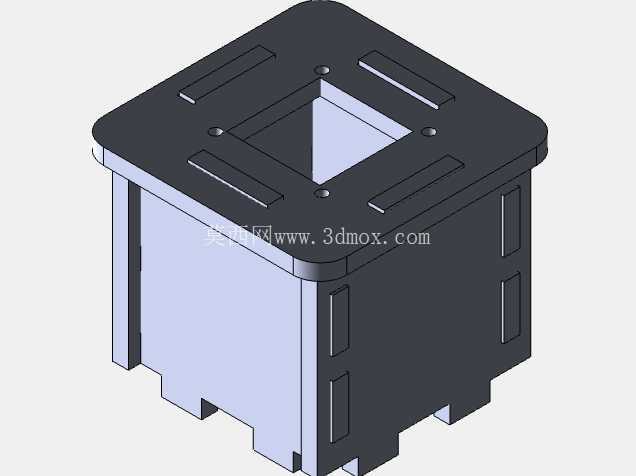

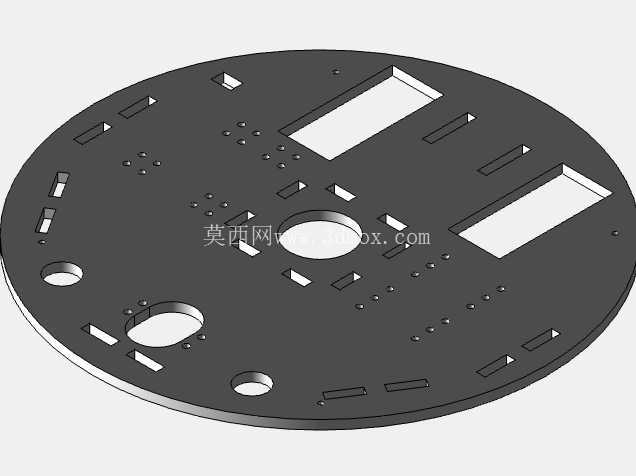

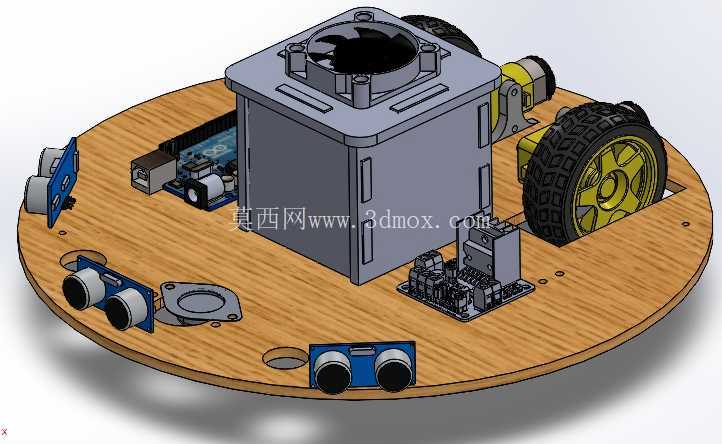

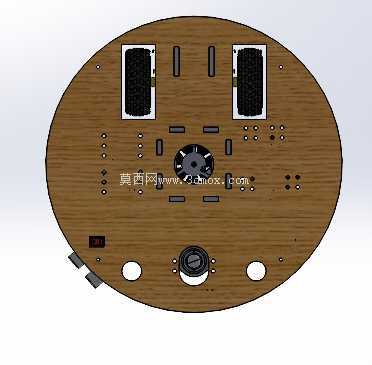

　　从结构设计逻辑来看，整机采用分层堆叠的安装思路，底层为行走与吸尘功能集成的主安装板，上层为盖板与控制元件安装位，所有电子元件、动力部件、吸尘组件的安装孔位都在主安装板上做了一体化排布，不需要额外增加转接支架，减少装配环节的紧固件数量，降低整体装配复杂度。主安装板采用椭圆形轮廓，边缘做了R15的圆角处理，避免行走过程中剐蹭家具踢脚线、墙面或者家居布艺，减少对家居物品的磕碰损伤。

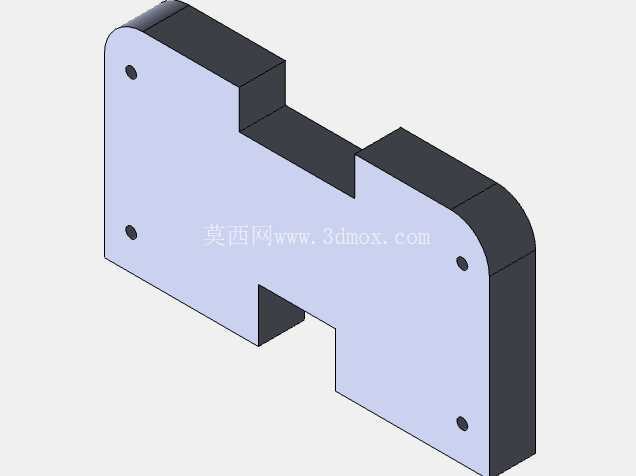

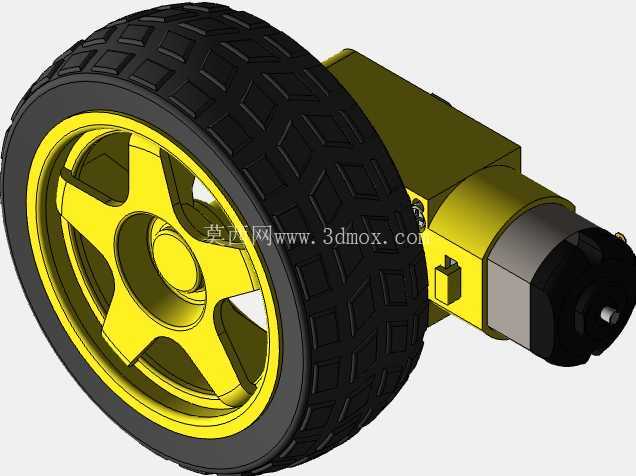

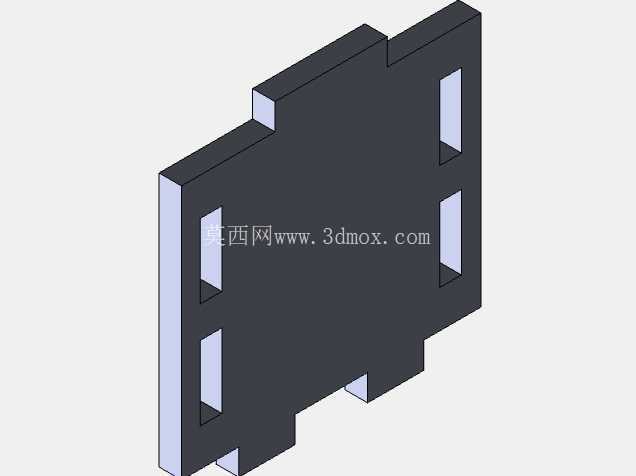

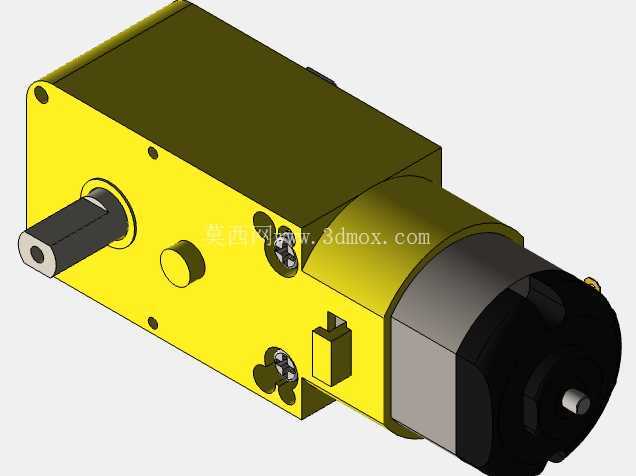

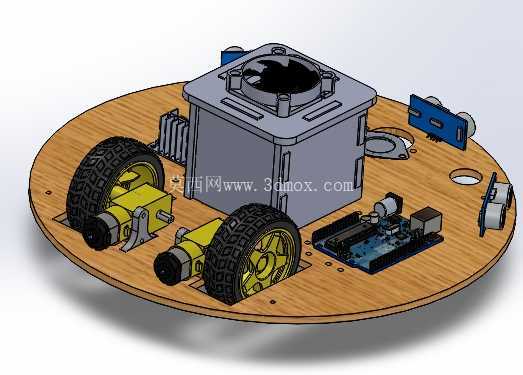

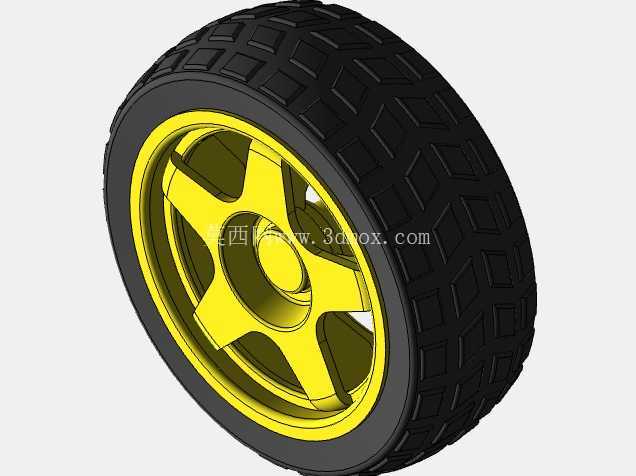

　　行走部分采用双轮差速驱动布局，两个驱动轮对称布置在安装板中轴线两侧，前后位置设置万向从动轮做支撑，保证整机行走过程中的平稳性，不会出现侧翻或者卡滞的情况；驱动轮的安装座预留了高度调节余量，可以根据地面铺装类型调整轮组高度，适配20mm以内的地面高度差，比如瓷砖与木地板之间的压条、短绒地毯与硬质地面的过渡段，都能顺利通过不会出现卡滞。

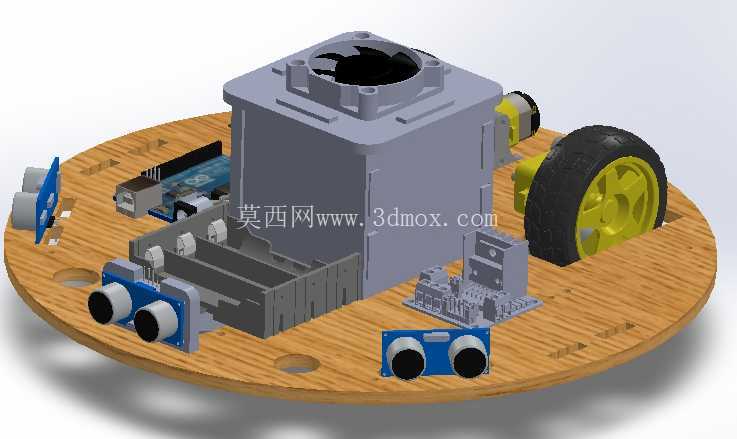

　　吸尘功能模块的安装位设置在主安装板的中前部，靠近行走方向的前端位置，吸尘口距离地面的高度控制在5-8mm，既保证吸尘负压不会因为距离地面过远出现吸力损耗，也不会因为距离过近被地面的大颗粒碎屑比如瓜子壳、小纸团卡住；吸尘腔的内部做了平滑的导流斜面，减少风阻，让吸入的尘屑能够顺利进入集尘腔，不会在风道内部堆积堵塞。集尘腔采用抽拉式结构设计，安装位预留了标准的卡扣安装槽，不需要工具就能完成集尘盒的拆卸与清理，日常维护操作门槛低。

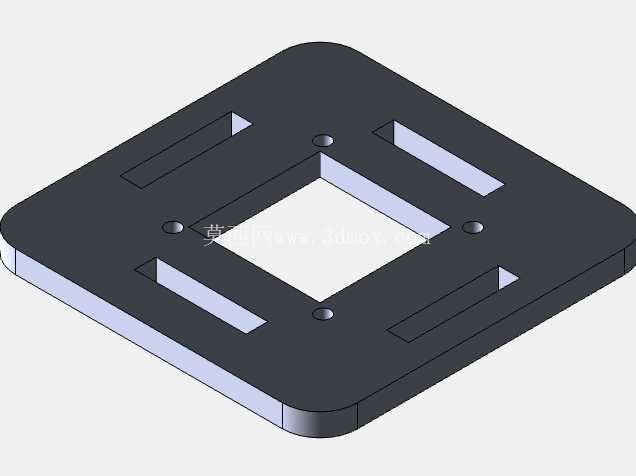

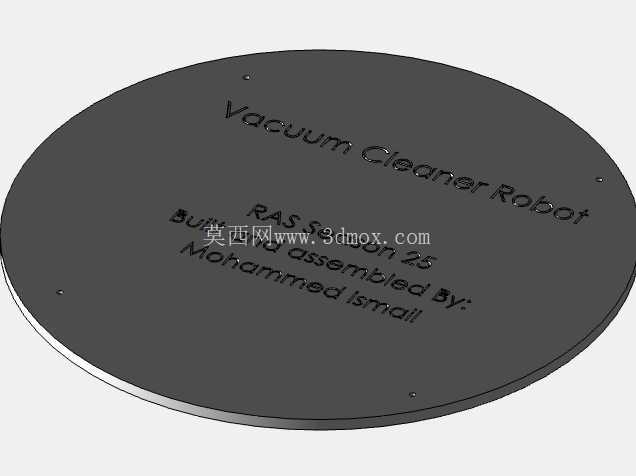

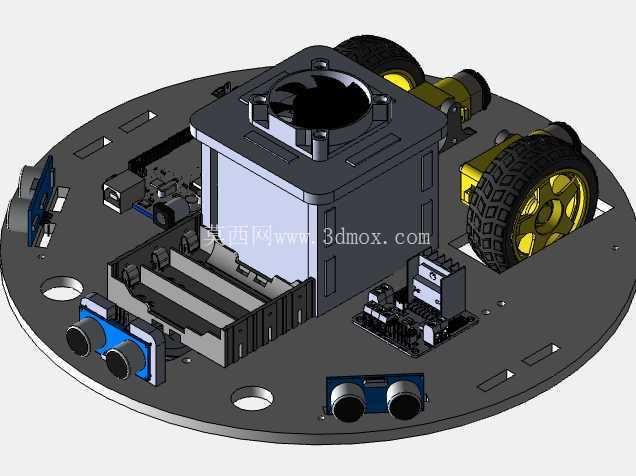

　　上层盖板与主安装板之间通过四周的定位柱做定位，配合卡扣完成固定，盖板表面预留了控制按键、状态指示灯的安装孔位，同时预留了传感器的安装窗口，可根据功能拓展需求加装红外避障传感器、沿边传感器、碰撞检测开关，不需要对盖板做二次打孔加工，预留的拓展孔位尺寸兼容市面上主流的小型Arduino配套传感器模块，方便使用者根据自身需求做功能迭代。

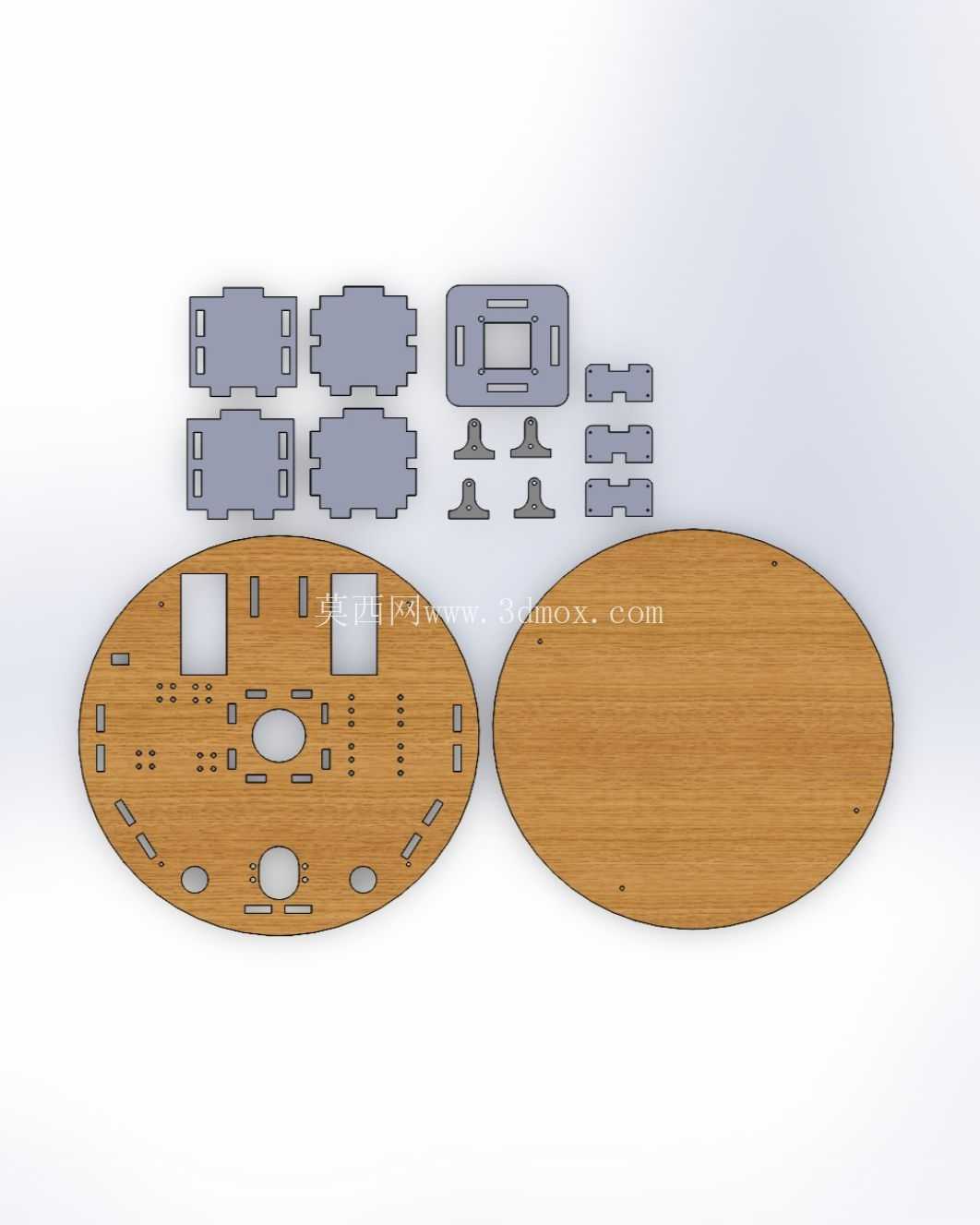

　　所有结构件的安装孔位都做了公差适配，常规3D打印或者激光切割加工都能满足装配精度要求，孔位与紧固件的配合间隙控制在0.2mm以内，既不会因为间隙过大出现安装松动，也不会因为间隙过小导致装配困难。整机的走线槽在主安装板上做了一体化的凹陷设计，所有连接线都可以沿着走线槽排布，不会出现线材干涉轮组转动、遮挡吸尘风道的问题，走线槽的宽度预留了3mm余量，能够容纳多根杜邦线与电源线同时排布，不会出现线材挤压破损的情况。

　　从实际使用的场景适配来看，这款机器人的转弯半径为0，依靠双轮差速可以实现原地转向，在狭小的家居空间比如桌椅腿之间、卫生间门口的狭小区域都能灵活转向，不会出现转向卡滞的问题；整机重量控制在1.2kg以内，即使不小心碰撞到家居物品，也不会造成漆面损伤或者物品倾倒。电池安装位设置在主安装板的重心位置，保证整机前后重量配比均衡，行走过程中不会出现前倾或者后仰的情况，爬坡能力可以适配5°以内的坡面，比如家里的卫生间过门石、阳台的小坡度地面都能顺利通行。

　　结构设计过程中，所有非安装面的壁厚都做了等厚处理，不管是采用3D打印FDM工艺加工，还是采用亚克力、薄木板激光切割加工，都不会出现加工变形的问题，零件的排版可以最大化利用板材面积，减少加工过程中的材料浪费。各个零件之间的定位都做了防呆设计，装配过程中不会出现零件装反、错位的问题，即使是没有机械装配经验的爱好者，也能按照孔位对应完成整机组装。吸尘风机的安装位做了减震棉安装槽，加装薄款EVA减震棉之后，可以减少风机工作时的震动传递到外壳，降低整机工作时的噪音，避免日常使用时产生过大的噪音干扰。
