天花板安装罐头灯配套弹簧夹结构

日常做照明配套五金件建模时，这类弹簧夹是嵌入式吊顶灯具最常用的快装结构，很多人做设计时容易忽略安装边界的细节，导致现场装不上或者夹力不足掉灯。先从实际安装场景说，这类夹件是配合石膏板吊顶使用的，现在商装、家装里的明装转嵌入式罐头灯、筒灯都靠这类结构实现免螺丝快装，不需要在吊顶背面拧螺母，工人在正面就能完成全部安装工序，能大幅缩短顶面布线后的灯具装配时间，尤其适合批量工装项目赶工期的场景。

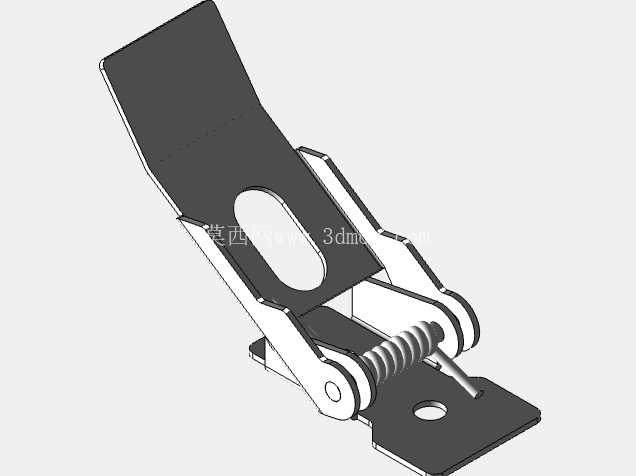

从功能特性来看，这个夹件依靠扭簧提供持续夹紧力，夹体一端通过转轴铰接在灯具壳体的侧边安装位，自由状态下夹片向外张开一定角度，安装时工人把两侧夹片向上掰起贴合灯具侧壁，将灯具整体塞入吊顶开好的安装孔内，松手后扭簧复位带动夹片压在石膏板的背面，配合灯具正面的翻边结构，把石膏板夹在翻边和夹片之间，实现灯具的轴向固定，不会因为吊顶震动、灯具自身重量出现下坠移位。夹片上开的长圆孔是减重兼调节位，既可以减少夹片自身的材料用量，也能在适配不同厚度石膏板时，给夹片的形变留出足够的避让空间，不会因为夹片形变行程不足导致夹力过大压裂石膏板，或者夹力过小固定不牢。

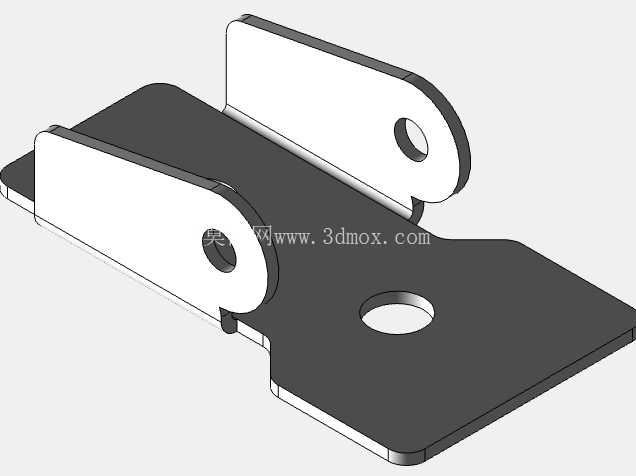

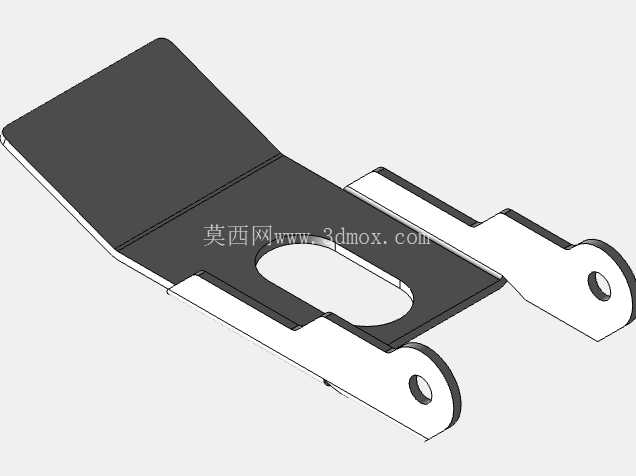

设计思路上，这个夹件采用分体铰接结构，底座部分是平直的安装段，上面开有圆形固定孔，用来通过铆钉或者小螺丝把整个夹座固定在灯具壳体的侧壁上，铰接位置做了翻边加强，避免反复掰动夹片的时候铰接孔出现开裂变形；扭簧套在铰接轴上，两个扭臂分别抵在夹座和活动夹片的对应限位槽内，不会因为反复开合出现扭簧移位脱出的问题。活动夹片的接触端做了圆弧过渡，没有尖锐棱角，一方面是安装的时候不会刮伤工人的手，另一方面夹片压在石膏板背面的时候，不会因为应力集中压坏石膏板的纸面，导致夹持力失效。夹片整体采用带弧度的弯折造型，不是平直的钢板，这个弧度是为了适配安装时的掰动行程，当夹片掰到和灯具侧壁平行的位置时，弧度结构能让夹片的末端不会超出灯具的最大外径，顺利塞入安装孔，不会出现卡孔的问题。

再说到安装边界的尺寸逻辑，这类夹件适配的石膏板厚度通常在9mm到15mm之间，所以夹片的有效夹持行程要覆盖这个厚度范围，铰接点的位置距离灯具正面翻边的距离要比最大适配石膏板厚度大3-5mm，留出足够的安装余量；夹片张开状态下的最大外径要比吊顶开孔直径大20mm以上，保证塞入孔内之后夹片有足够的接触面积压在石膏板背面，不会因为接触面积太小导致压强过大压溃石膏板。夹座的固定孔位置要和灯具壳体上的安装柱精准对位，两个对称安装的夹件要保持同轴度，不然安装的时候会出现两侧夹片不同步，一侧先卡到孔边导致灯具装歪的问题。另外夹片的表面处理一般采用镀锌或者喷塑，避免吊顶内的潮湿环境导致夹件生锈，影响夹持力和使用寿命，扭簧的线材直径要根据灯具的重量来选，单夹的夹持力要达到灯具重量的1.5倍以上，两个夹件配合就能提供足够的安全冗余，不会因为长期使用出现弹力衰减掉灯的问题。很多新手做这类结构的时候，容易把夹片做的太硬，掰动需要的力太大，工人安装的时候费劲，或者夹片太软，用一段时间就出现塑性变形，夹力不足，所以在建模的时候就要模拟夹片的掰动行程，确认形变范围在材料的弹性极限内，同时扭簧的扭力要和夹片的弹力匹配，达到安装力度和夹持可靠性的平衡。
