均井QP-320D四路电源外壳结构设计

这款四路电源外壳是为工业级开关电源配套设计的防护承载结构，主要应用于工业自动化控制、数控设备、通讯基站、仪器仪表等需要多路直流供电的场景，作为电源核心电路的外部防护载体，承担着物理防护、电磁屏蔽、散热导流、安装固定的多重作用，能够适配多回路输出的大功率电源模块，在各类工业电控柜、设备内置供电单元、分布式供电系统中广泛使用。

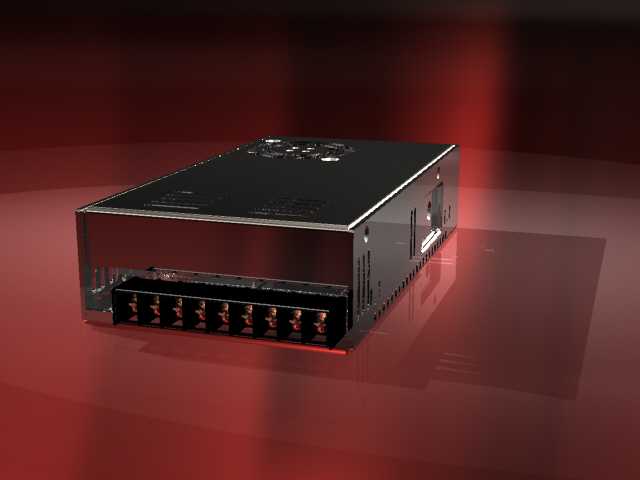

从实际用途来看，该外壳将电源内部的整流电路、变压模块、滤波组件完全包覆在内，一方面隔绝外界粉尘、潮气、金属碎屑对内部电路的侵蚀，避免电路短路、元件损坏的风险，另一方面通过金属壳体的导通特性实现电磁屏蔽，减少电源自身工作时的电磁辐射对外围精密器件的干扰，同时也阻挡外界电磁信号对电源输出稳定性的影响。外壳侧面预留的接线端开口，对应四路输出回路的接线需求，方便操作人员完成输入电源线与四路输出负载线的接驳，无需拆解整个壳体即可完成接线作业，大幅提升现场安装与后期维护的效率。

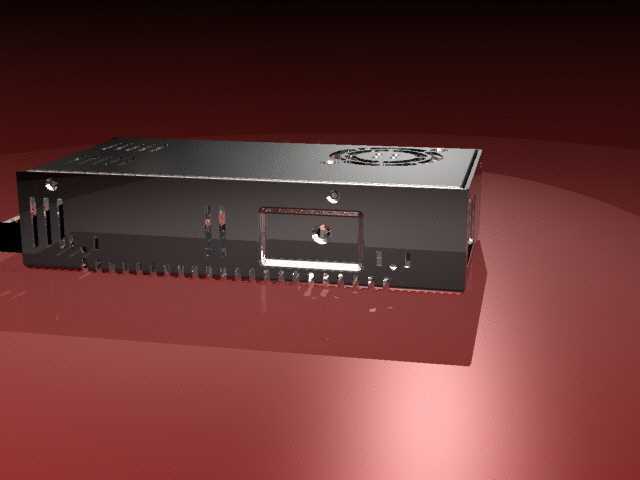

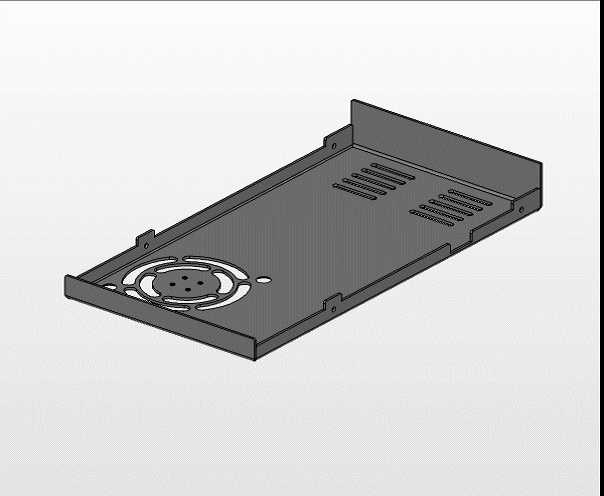

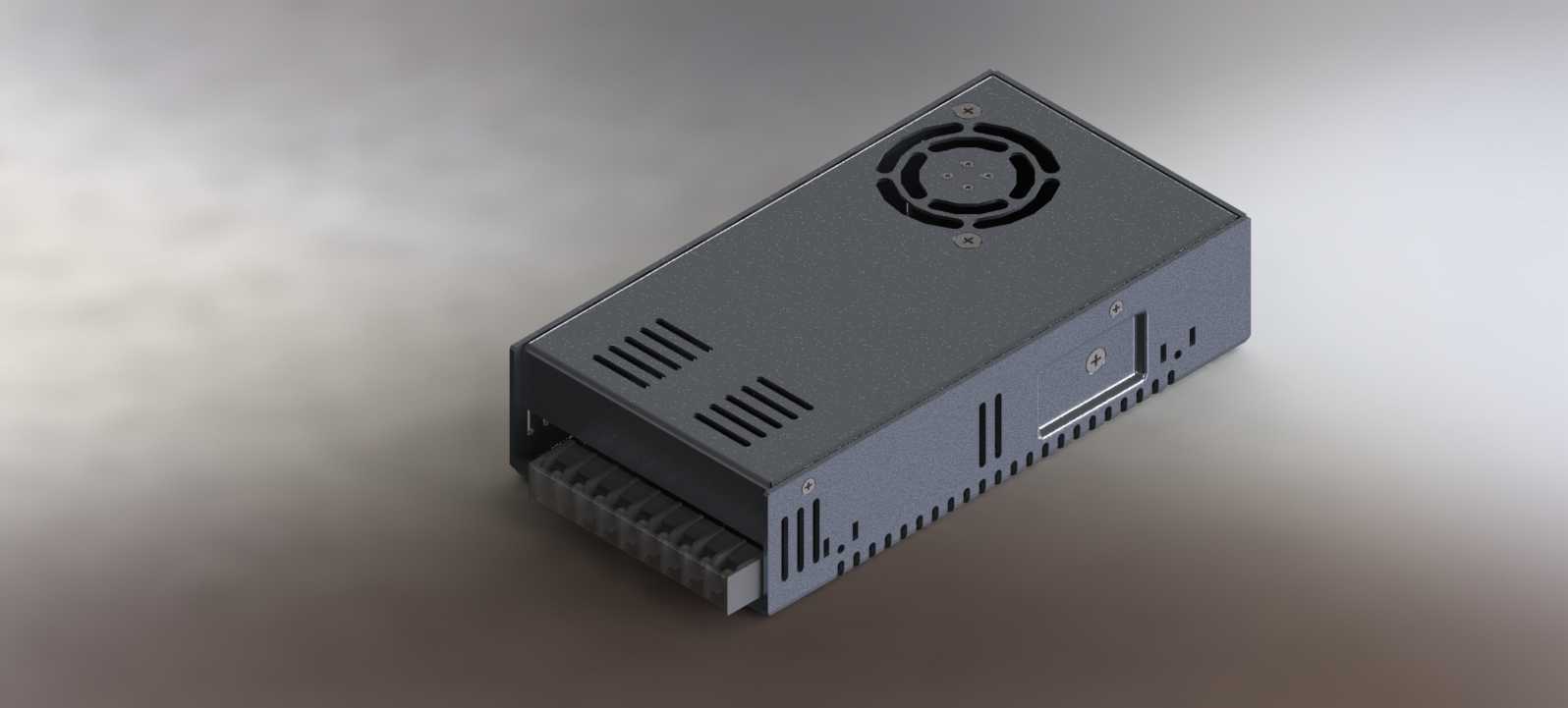

在功能特性设计上，壳体顶部设置了轴流风扇安装位，匹配电源长时间大功率工作的散热需求，配合壳体侧面多组不同规格的通风格栅，形成定向的风冷散热风道，能够将内部功率元件工作产生的热量快速导出，避免壳体内积热导致元件性能衰减、使用寿命缩短。壳体边缘采用折边咬合与螺丝紧固结合的装配方式，既保证了壳体整体的结构强度，在设备运输、安装震动场景下不会出现壳体开裂、拼接错位的问题，也方便后期检修时快速拆解壳体。壳体侧面预留的固定孔位，既支持导轨式安装在标准电控柜内，也支持螺丝固定式安装在设备腔体的安装平面上，适配不同场景的安装需求。

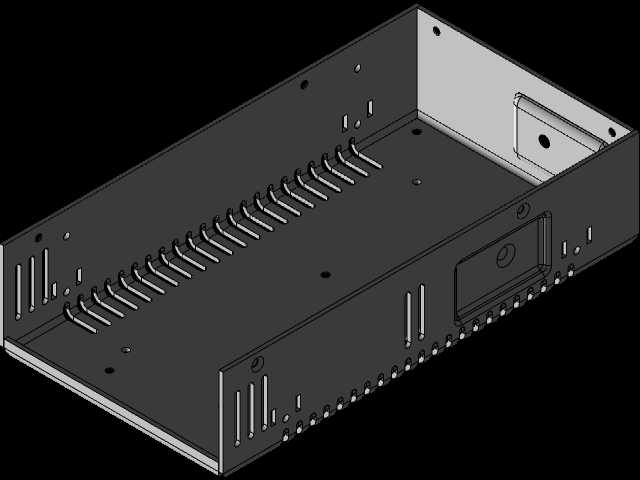

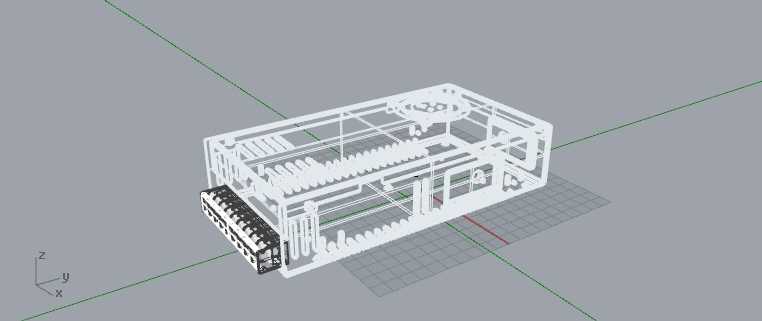

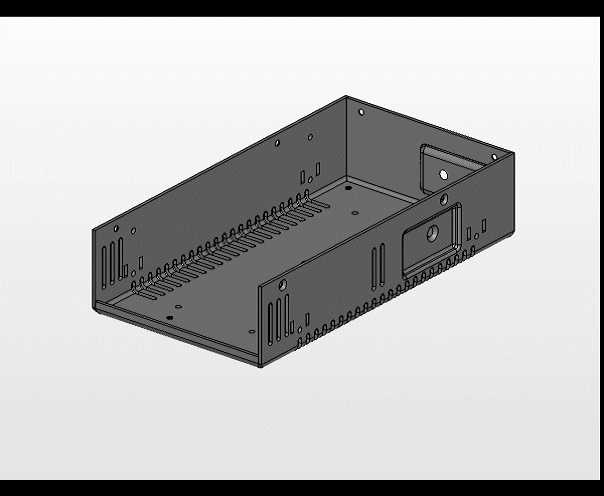

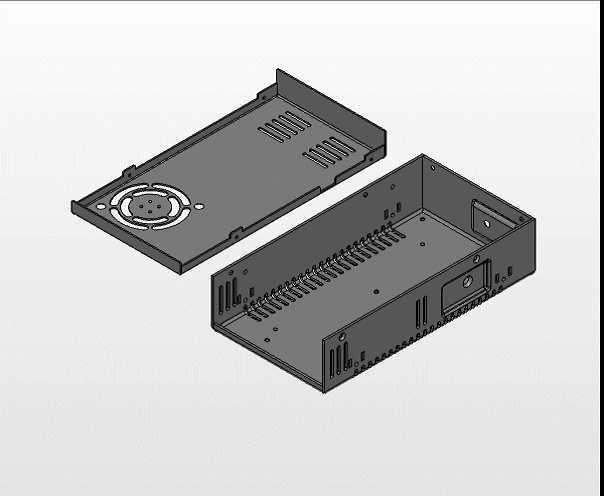

设计过程中，将壳体拆分为上下两个主体拼接组件，两个组件通过定位卡扣与紧固螺丝组合为完整的腔体结构，精准匹配内部电源板、散热片、风扇模块的安装点位，所有内部元件的安装柱位置都经过对位校准，确保元件装配后不会出现位置偏移、与壳体干涉的问题。设计时特意预留了端子排的安装空间，在壳体端部留出足够的接线操作空间，方便操作人员完成线缆压接、端子固定的操作，同时在接线端位置预留了标识粘贴区域，方便标注四路输出的电压参数与回路编号，避免接线时出现错接、混接的问题。

在外形尺寸与安装边界上，壳体整体采用长方体紧凑结构，在满足内部元件安装空间、散热风道预留空间的前提下尽可能压缩整体体积，适配各类设备内部狭小的安装空间，壳体的安装孔位间距符合通用工业电源的安装尺寸标准，能够直接替换同规格的传统电源外壳，无需对原有设备的安装结构进行改造。壳体的边角处做了圆角钝化处理，避免安装操作时锋利的边角划伤操作人员，同时也减少壳体边角磕碰导致的变形问题，外壳表面采用磨砂喷塑处理，既提升了壳体的耐腐蚀性能，也避免表面反光对操作人员造成视觉干扰。
