视差基本邮票BS2P40微控制器结构设计

　　在小型嵌入式电子项目、简易自动化控制装置的开发场景中，这类集成式微控制器模块是核心控制载体，常被用于教学实验装置、小型智能玩具、简易工业传感节点、DIY电子制作项目中，承担整套装置的逻辑运算、信号采集与指令输出职能。不同于需要自行搭建外围电路的裸芯片方案，该模块将核心处理器、时钟振荡电路、电源调理电路、存储单元全部集成在一块小型PCB载板上，使用者仅需为模块提供适配的直流供电，即可通过对应引脚外接计时器、按键矩阵、小型直流电机、光电传感器、限位开关、微型继电器、指示LED等外设，快速搭建完整的控制链路，大幅降低嵌入式开发的硬件搭建门槛，缩短项目开发周期。

　　从功能特性来看，该模块搭载PBASIC语言解释器，开发者可使用语法门槛较低的PBASIC语言编写控制逻辑，无需掌握复杂的寄存器配置操作，即可完成IO口读写、时序模拟、信号采集、逻辑判断等常规控制操作，对于有同类早期微控制器使用经验的开发者而言，可快速完成程序迁移与功能开发。模块支持多速度等级运行，可根据实际项目的功耗与运算速度需求调整运行主频，同时预留了充足的程序存储空间与变量存储空间，可承载中等复杂度的控制逻辑；引脚层面除常规的数字IO功能外，部分引脚支持内置字符LCD驱动、I2C通讯协议、单线通讯协议，可直接对接对应协议的外设模块，无需额外添加协议转换芯片，进一步简化外围电路设计。

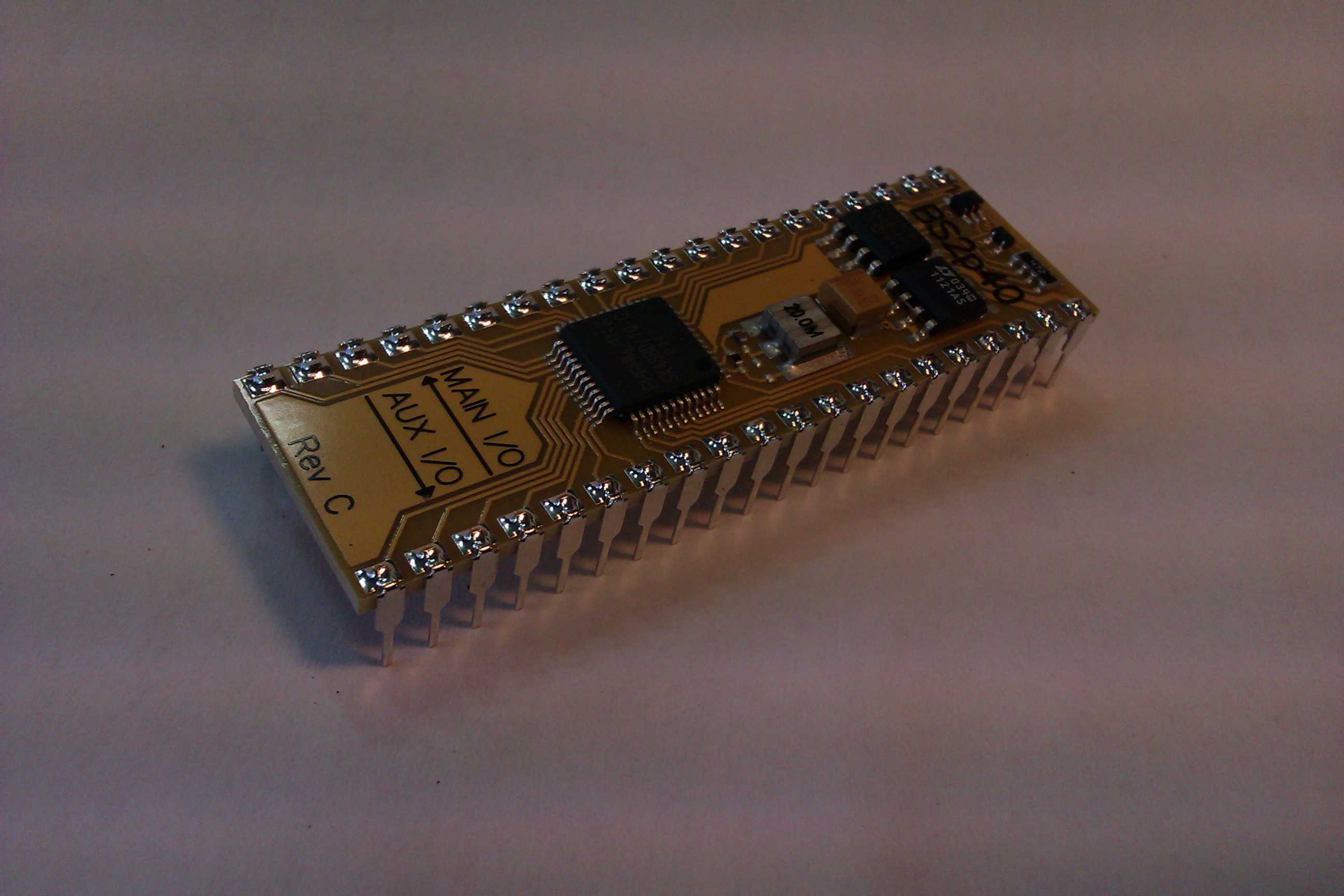

　　设计思路上，该模块采用双列直插式封装形态，载板选用黄色阻焊的FR-4玻纤板材，所有直插引脚沿载板两长边等距排布，引脚采用标准2.54mm间距设计，可直接插接在标准面包板、通用洞洞板或对应规格的IC插座上，无需定制专用转接座，适配绝大多数电子实验与小批量项目的安装需求。载板上的元件布局遵循信号流向规则，核心处理芯片布置在载板左侧区域，时钟晶振、电源滤波电容靠近核心芯片的电源引脚布置，尽可能缩短电源与高频信号的走线长度，降低电源纹波与信号干扰风险；载板右上角布置电源输入接口与状态指示元件，方便使用者快速完成供电接线与运行状态判断，所有贴片元件均采用回流焊工艺固定，直插引脚穿过载板后做波峰焊处理，保证引脚连接的机械强度与电气可靠性。

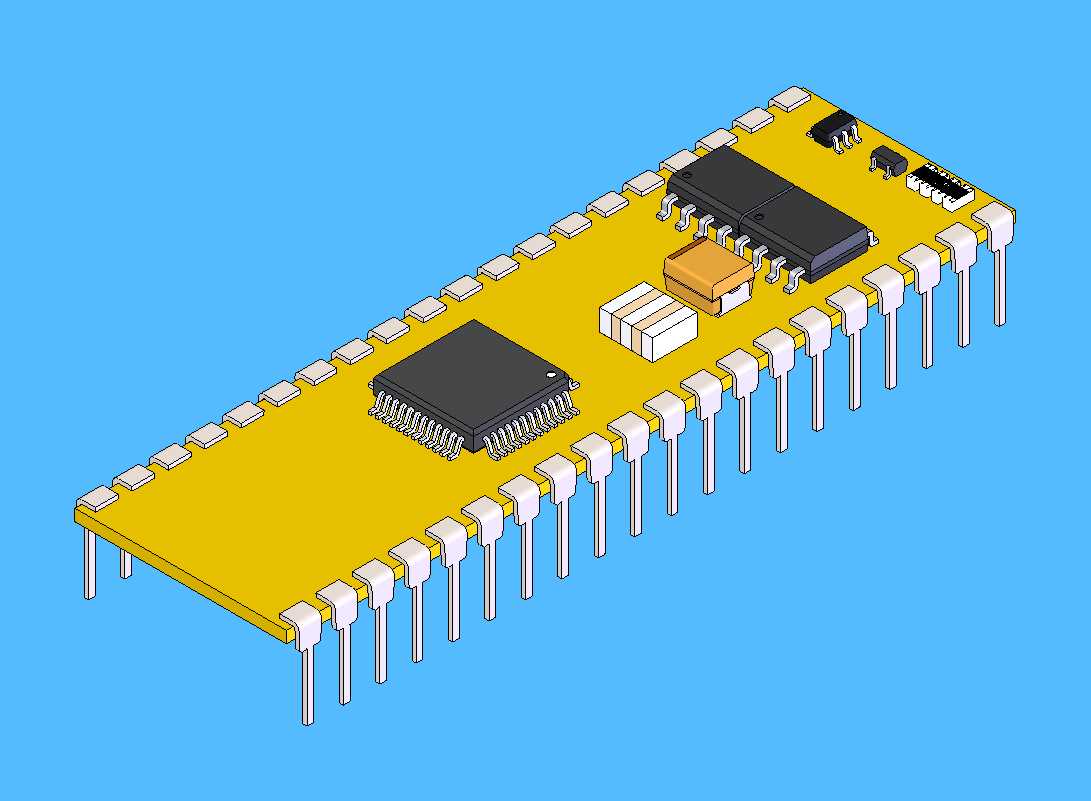

　　外形尺寸与安装边界方面，该模块整体尺寸与标准40脚双列直插芯片保持兼容，载板宽度与同引脚数DIP封装芯片一致，长度略大于标准裸芯片尺寸以容纳所有外围元件，安装时两排引脚的跨距符合标准DIP40插座的安装尺寸，可直接替换原有电路中的同规格DIP封装芯片，无需修改PCB安装孔位与走线。引脚伸出载板底面的长度符合标准IC引脚尺寸，插入面包板后可保证足够的接触深度，不会出现接触不良的问题；载板顶面的元件最高高度不超过10mm，安装时不会与上方的外壳、散热片等结构产生干涉，可适配绝大多数封闭外壳的内部安装空间。在进行三维结构建模时，需要准确还原每一个引脚的位置、直径与伸出长度，同时还原载板上不同高度元件的外形轮廓与安装位置，保证模型导入整机装配后，可准确验证模块与周边结构的安装间隙，避免出现结构干涉、引脚无法对接等实际装配问题。对于需要将该模块集成到小型控制盒内的设计场景，建模时还需预留出模块两侧的手指插拔空间，以及接线端的线束走线空间，保证后期装配与维护的操作便利性。
