行星齿轮变速传动结构三维设计

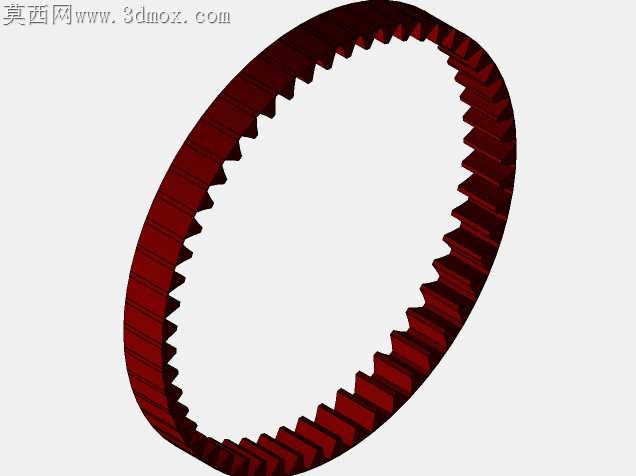

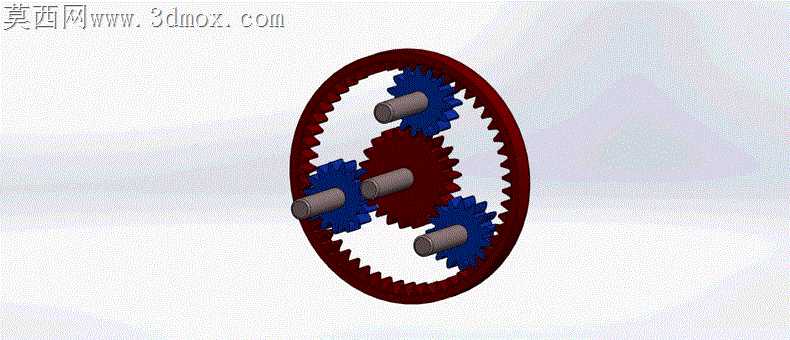

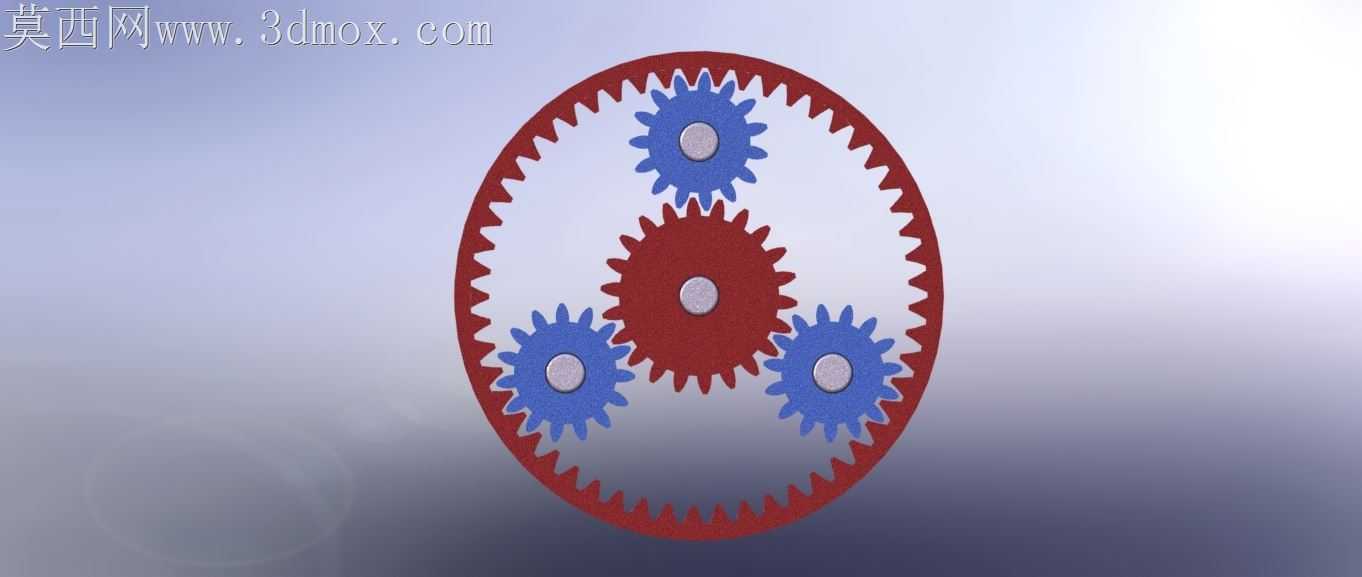

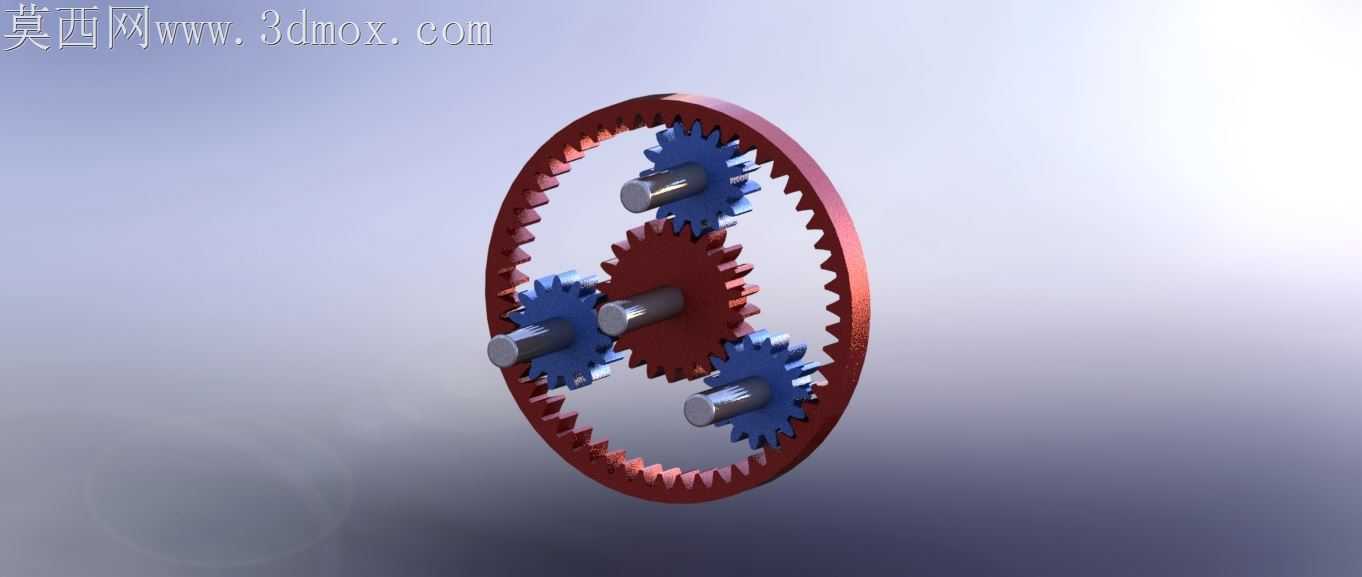

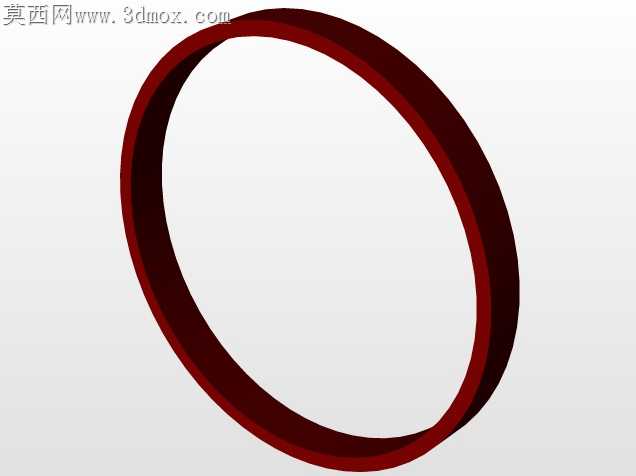

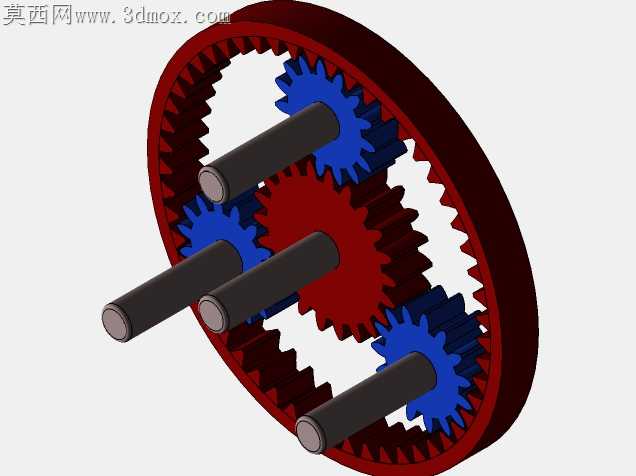

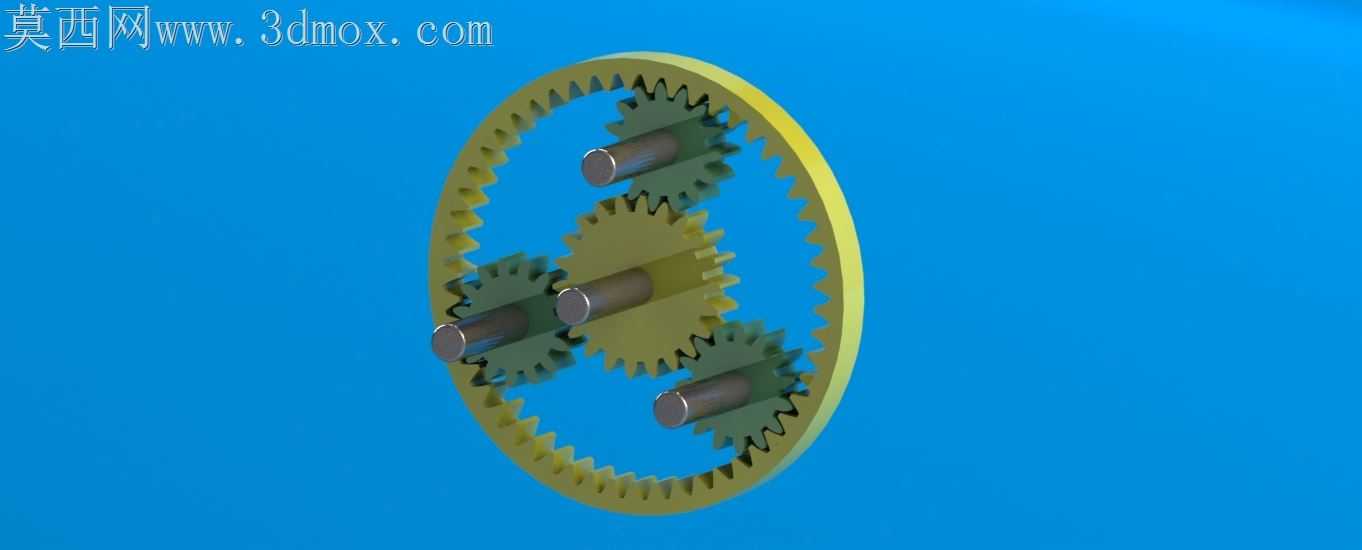

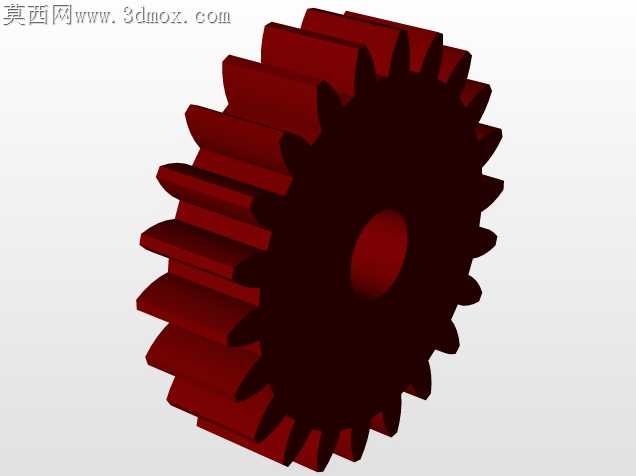

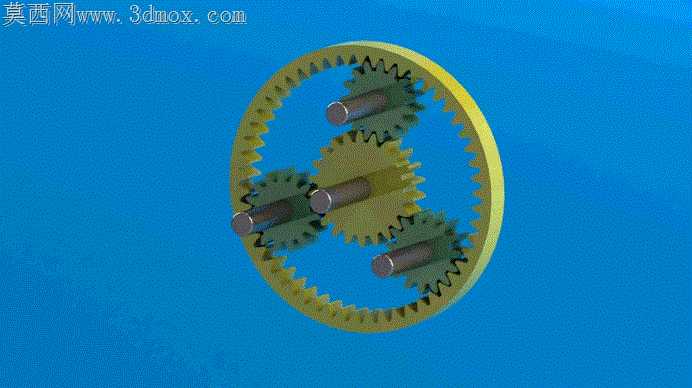

行星齿轮传动在实际落地中最容易被忽略的是内齿圈与行星轮的啮合侧隙控制，很多新手做的结构装起来要么卡滞打齿，要么反向间隙过大根本没法用在变速场景里。这套结构里三个行星轮的安装轴孔同轴度公差得卡到0.02mm以内，不然转起来三个轮受力不均，用不了多久齿面就会出现点蚀磨损。内齿圈的齿顶高做了0.15mm的修缘处理，别小看这点改动，高速运转时能把啮合冲击噪音降下来至少6分贝，还能避免行星轮在进出啮合位置时的齿顶干涉。行星架的轴孔位置度是整个结构的核心，三个孔的分度误差不能超过0.01mm，不然装完齿轮转起来会有明显的周期性卡顿，做传动动画的时候能直观看到转速波动，实际装机的话还会额外增加输入轴的径向负载。太阳轮和三个行星轮的齿厚偏差统一选了负偏差，配合内齿圈的正偏差，刚好把侧隙控制在0.03-0.05mm的区间，既不会因为热胀冷缩卡滞，也不会因为间隙太大丢转。做动画演示的时候特意把行星轮的自转和公转转速比做了匹配，能直观看到不同输入输出组合下的变速效果，不管是做实训演示还是结构验证都能直接用。齿面的粗糙度要求得达到Ra1.6，不然啮合时的摩擦损耗会比设计值高15%以上，长期运转还会因为发热导致齿面胶合。行星轮的安装轴和孔之间选了间隙配合，间隙量控制在0.01-0.02mm，既能保证行星轮灵活自转，又不会因为间隙太大出现径向窜动。内齿圈的外圈做了加厚处理，壁厚是齿高的2.3倍，能抵消啮合时的径向张力，避免长期受力后内齿圈变形导致啮合精度下降。太阳轮的输入端做了轴肩定位，能承受传动时的轴向窜动，不用额外加止推垫片也能保证轴向定位精度。这套结构做变速演示的时候，能清晰看到动力从太阳轮输入、行星架输出、内齿圈固定时的减速增扭效果，齿面的接触斑点刚好落在齿面中部，接触长度能达到齿长的70%以上，完全符合重载传动的啮合要求。
