同轴式行星齿轮传动装置结构设计

做这套行星齿轮结构的时候，最开始卡了很久的行星轮均布问题，一开始想偷懒用线性阵列凑三个行星轮的位置，结果装配的时候发现齿侧间隙根本调不均，转起来有明显的卡顿感，后来干脆把行星架上的安装孔定位基准直接绑定到内齿圈的分度圆参数上，三个安装孔的中心连线刚好构成和内齿圈同轴的正三角形，每个行星轮和内齿圈、太阳轮的啮合侧隙控制在0.02mm以内，转起来的顺滑度一下就上来了。

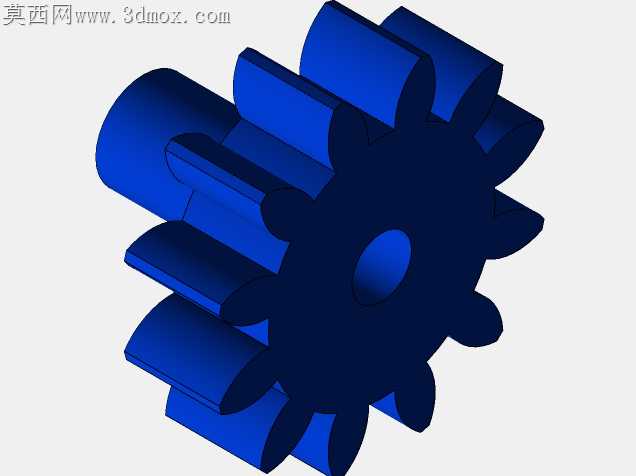

最开始做齿形的时候，本来想直接调用插件生成的标准渐开线齿，结果发现双联行星轮的上下两段齿轮同轴度很难保证，后来干脆把两个行星轮的齿坯做成一个整体，中间的连接段和行星架上的轴承安装位做了0.01mm的过盈配合设计，避免运转的时候行星轮出现径向窜动。行星架的输出轴部分特意做了加粗处理，轴肩位置留了退刀槽，方便后续实际加工的时候车削到位，两个轴承安装位的同轴度公差直接在建模的时候就把基准统一到输出轴的中心轴线上，省得后续出工程图的时候还要反复补形位公差。

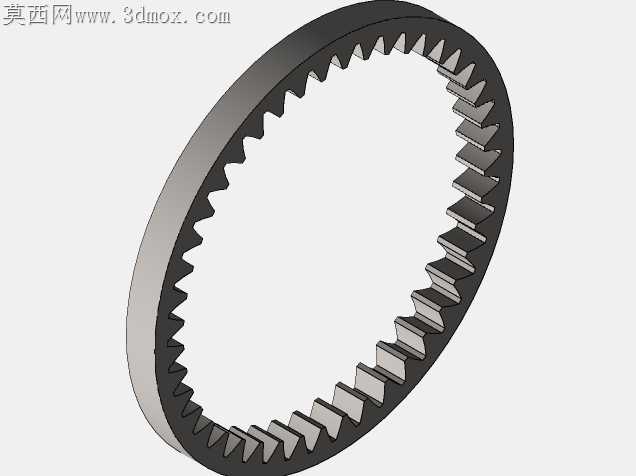

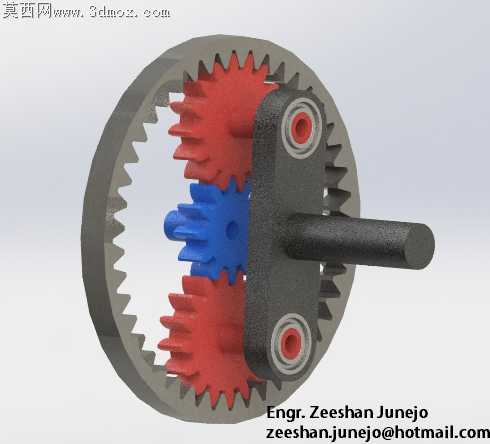

曲面处理上没做太多花里胡哨的造型，所有齿面都做了0.2mm的圆角过渡，避免实际加工的时候齿根应力集中，内齿圈的外圆做了滚花纹理的预留，方便后续手动调试的时候握持转动。材质调试的时候特意给不同部件分了不同的材质表现，太阳轮和行星轮用了不同的配色方便区分传动层级，行星架用了磨砂黑的金属材质，轴承位置的密封圈做了红色的橡胶质感，渲染的时候打了侧方的柔光，把齿面的啮合细节和行星架的安装结构都清晰展现出来，不会因为光影过强看不清配合关系。

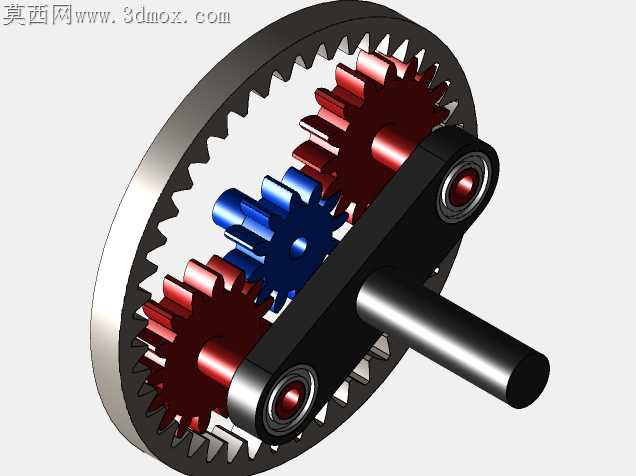

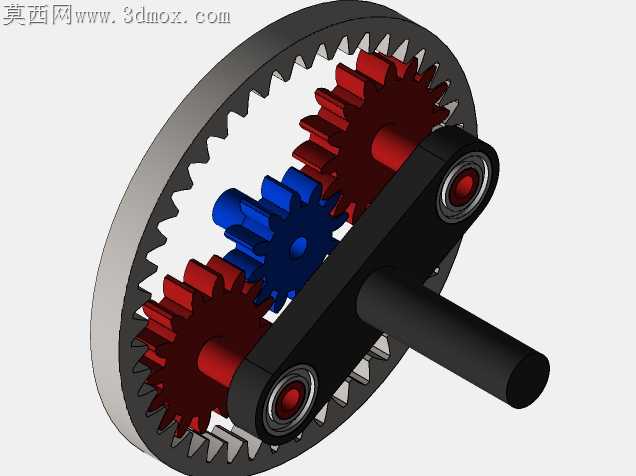

装配逻辑上是从内往外装的，先把太阳轮定位到中心基准轴上，再依次装入三个带轴承的双联行星轮，最后扣上内齿圈，所有配合都用了同轴加端面限位的约束，没有多余的冗余配合，后续做运动仿真的时候不会出现过约束报错。特意留了行星架和内齿圈两个输出接口，既可以做太阳轮输入、行星架输出的减速传动，也能切换成内齿圈固定的传动模式，适配不同的传动比需求，不管是做教学演示模型还是小型传动机构的原型验证都能用，结构紧凑传动比大，比普通的定轴齿轮组省了近一半的安装空间。
