工业棚钢结构框架焊件设计方案

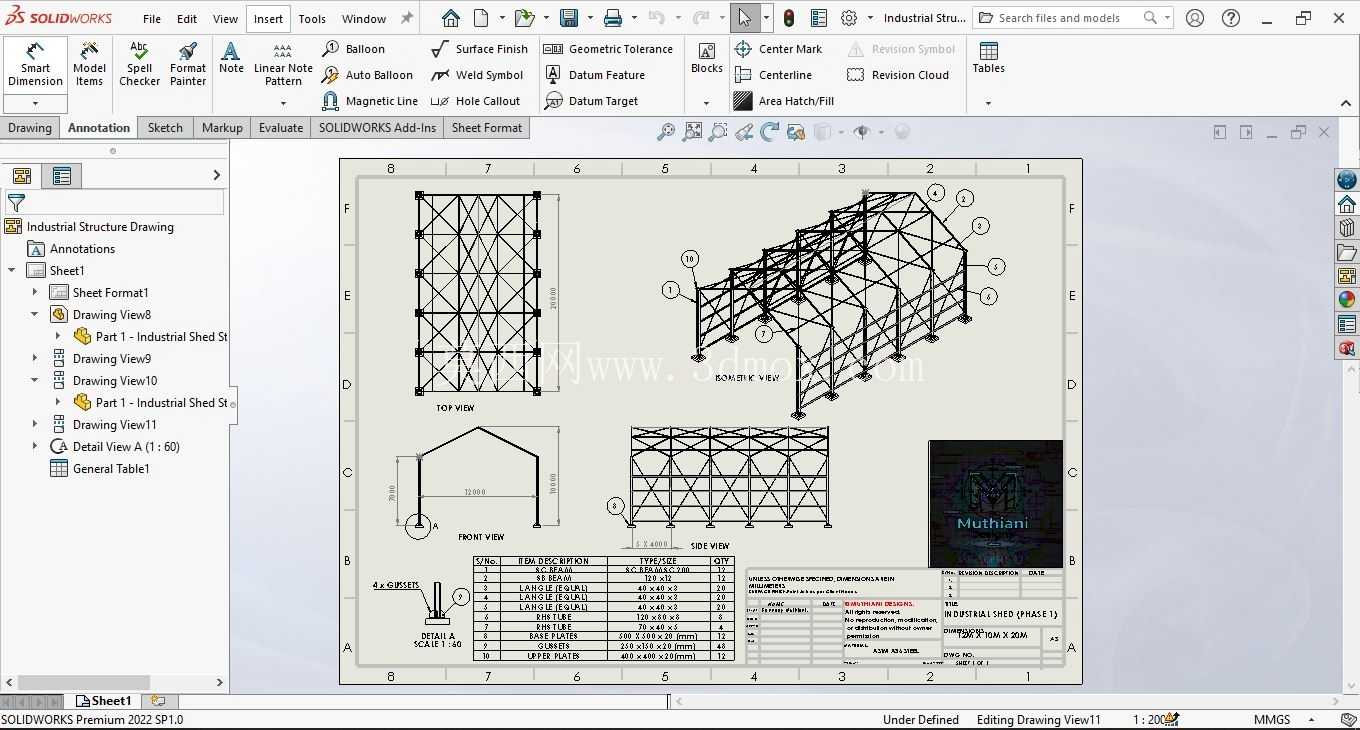

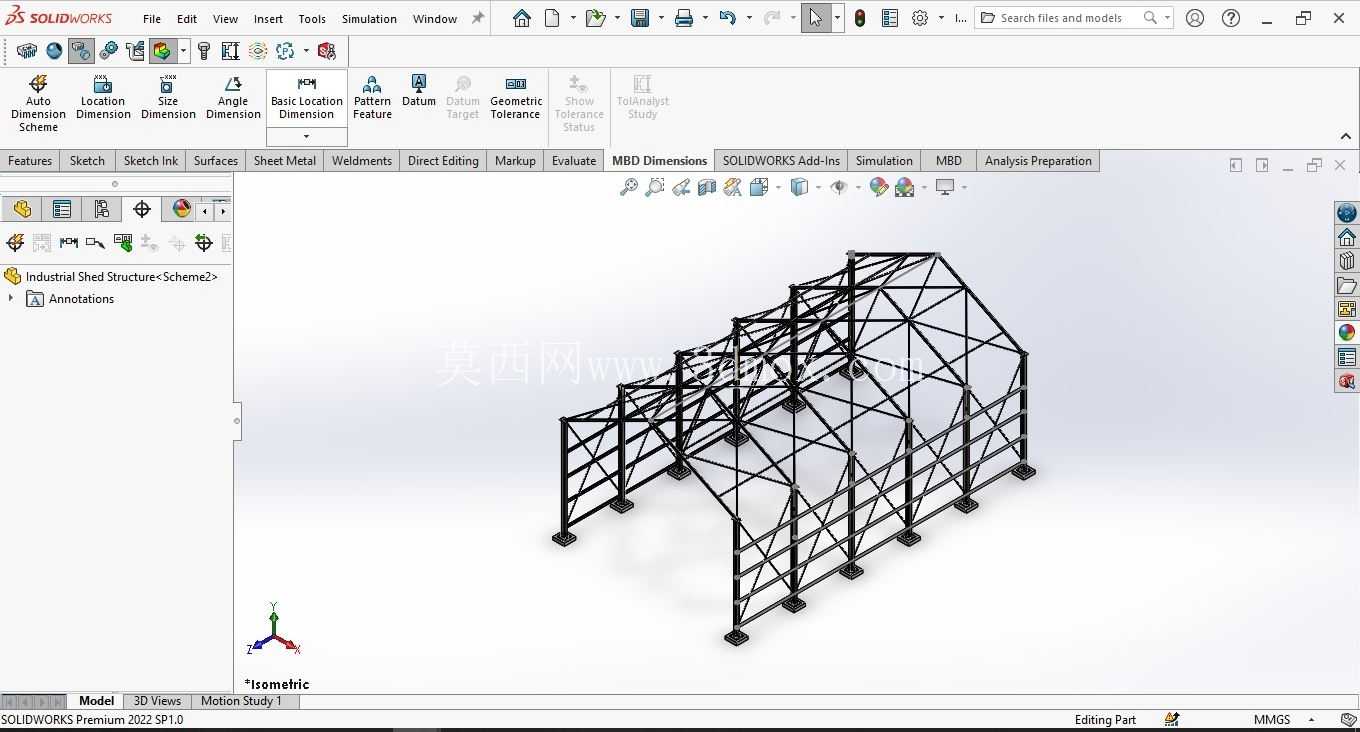

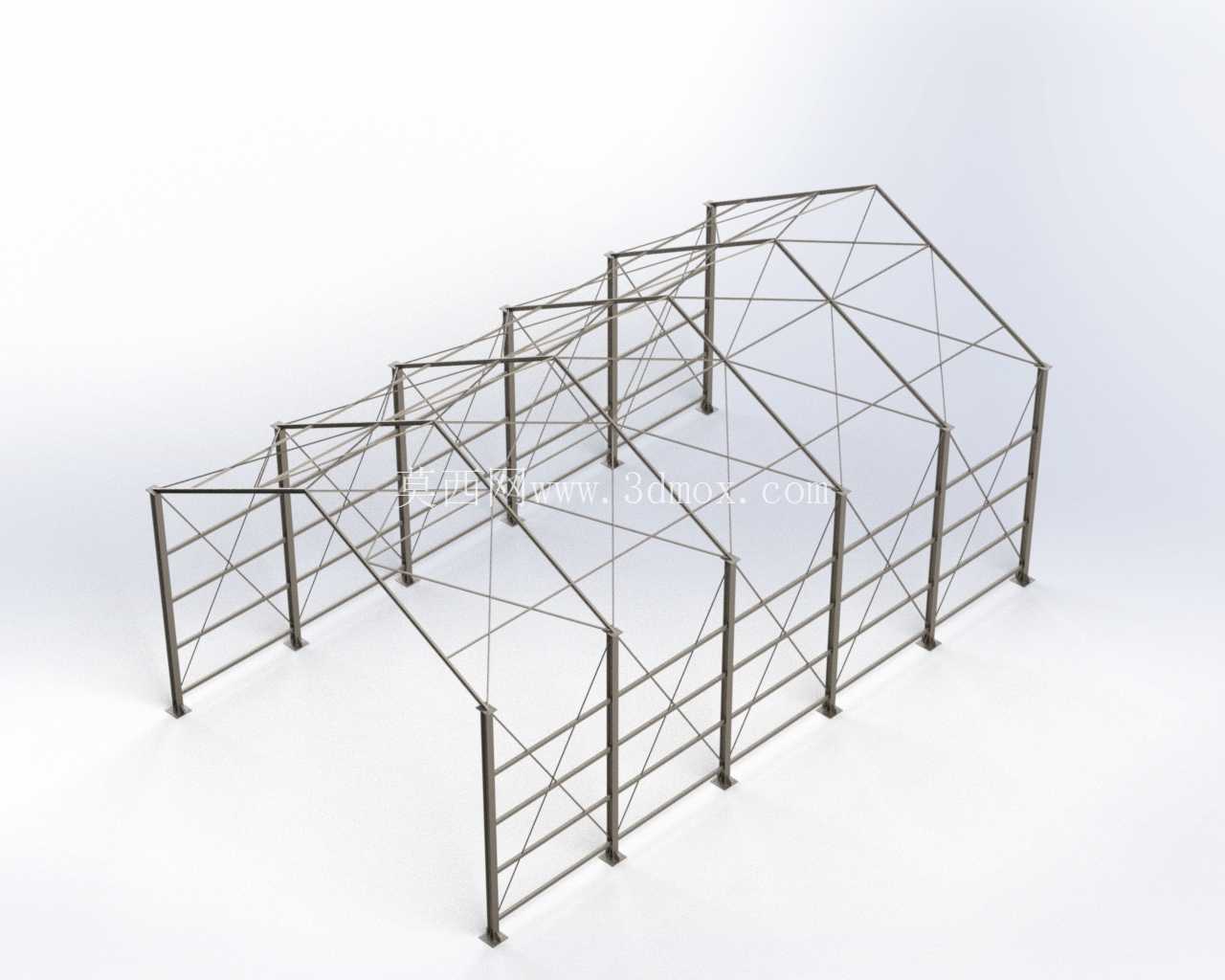

　　这套工业棚钢结构焊件框架，主要面向厂区临时仓储、户外设备防护、零散物料堆场遮蔽这类实际场景做的概念结构设计，区别于民用彩钢棚的随意搭建逻辑，整个框架全部采用标准型材焊接成型，没有额外定制异形构件，方便现场下料加工。从结构受力逻辑来看，整体采用多榀竖向排架作为主承重单元，每榀排架由两根竖向方管立柱、顶部斜向桁架梁组成，相邻排架之间通过纵向水平系杆、交叉斜撑做刚性连接，形成稳定的空间桁架体系，能够抵御常规户外的风载与顶部积雪荷载，不会出现单榀排架侧向失稳的问题。

　　立柱底部预留了与基础预埋件焊接的法兰板接口，安装时不需要现场做复杂的柱脚铰接收口，直接将法兰板与预埋钢板满焊即可完成固定，单根立柱的安装定位误差控制在5mm以内就能保证后续梁架的顺利装配，不需要额外做现场扩孔修正。顶部的桁架梁采用三角形腹杆布置，上弦杆承担屋面覆盖材料的竖向荷载，下弦杆通过斜腹杆将荷载传递到两侧立柱，相比实腹梁能够减少30%左右的型材用量，同时不会降低整体的承重能力，适合跨度在6到8米之间的中小型工业棚搭建需求。侧面的围护结构预留了横向檩条的安装点位，每间隔1米设置一道横向方管檩条，既可以固定彩钢瓦围护板，也能在需要敞开作业的区域直接省略围护板，仅保留框架作为设备的防砸防护棚使用，适配不同厂区的使用需求。

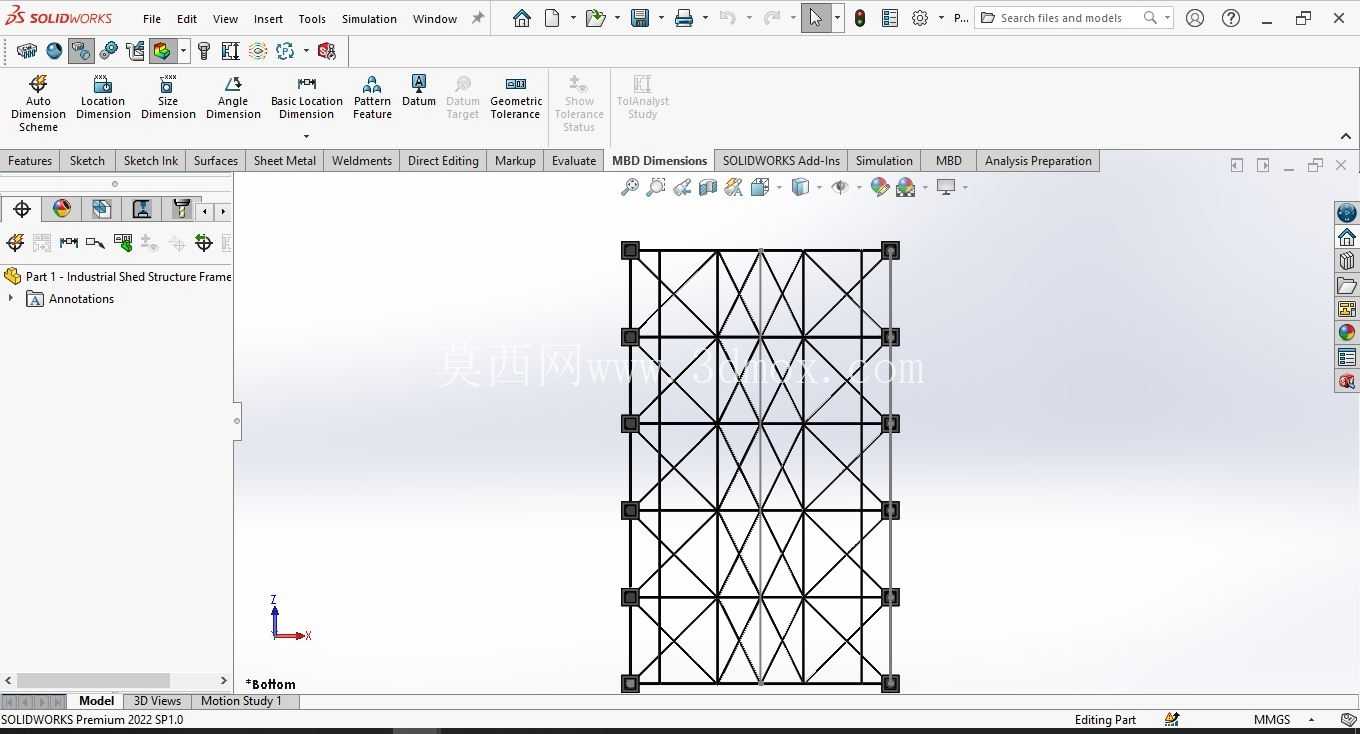

　　整个框架的所有焊接节点都采用等强焊接设计，立柱与横梁连接的节点位置加设了三角形加劲肋，避免节点处出现应力集中导致的焊缝开裂问题，所有型材的下料长度都按照标准型材的定尺长度做了适配，减少现场切割产生的废料，单跨框架的型材损耗率可以控制在3%以内。从安装边界来看，整个棚体的宽度方向可以通过增减排架的数量灵活调整，每两榀排架的标准间距设置为3米，既不会因为间距过大导致纵向系杆挠度过大，也不会因为间距过小造成型材浪费，用户可以根据实际场地的长度需求灵活增减排架数量，不需要改动主排架的结构尺寸。

　　框架的檐口高度设置为4米，能够满足常规货运车辆进出、小型设备吊装的净空需求，顶部的坡度设置为1:10，能够保证雨季雨水顺利沿屋面排下，不会出现屋面积水的问题。在细节设计上，所有外露的型材端口都做了封堵焊接处理，避免雨水进入型材内部造成锈蚀，延长整体结构的使用寿命，纵向交叉斜撑采用花篮螺栓张紧结构，安装时可以通过调整花篮螺栓的张紧度校正整个框架的安装垂直度，不需要借助额外的张拉工装就能完成框架的找正作业。这套结构没有采用复杂的节点连接件，全部构件都可以通过常规的切割、焊接设备完成加工，适合小型加工单位现场制作安装，不需要大型吊装设备，仅靠人工配合小型升降设备就能完成整个框架的组装作业，对于厂区临时增设仓储空间、户外设备加装防雨防护的场景适配性很强，既可以作为长期固定的棚体结构使用，也可以在需要调整场地布局时切割拆解后重新焊接组装，材料的重复利用率能够达到80%以上。
