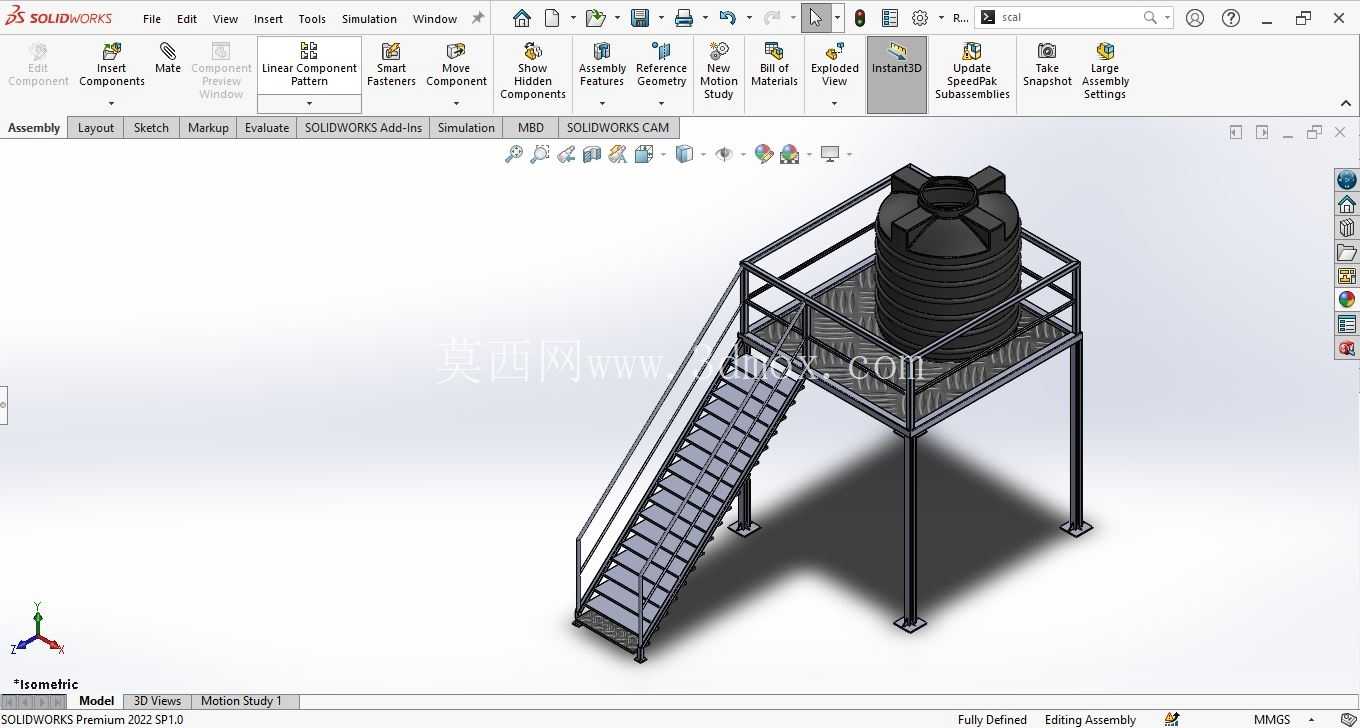

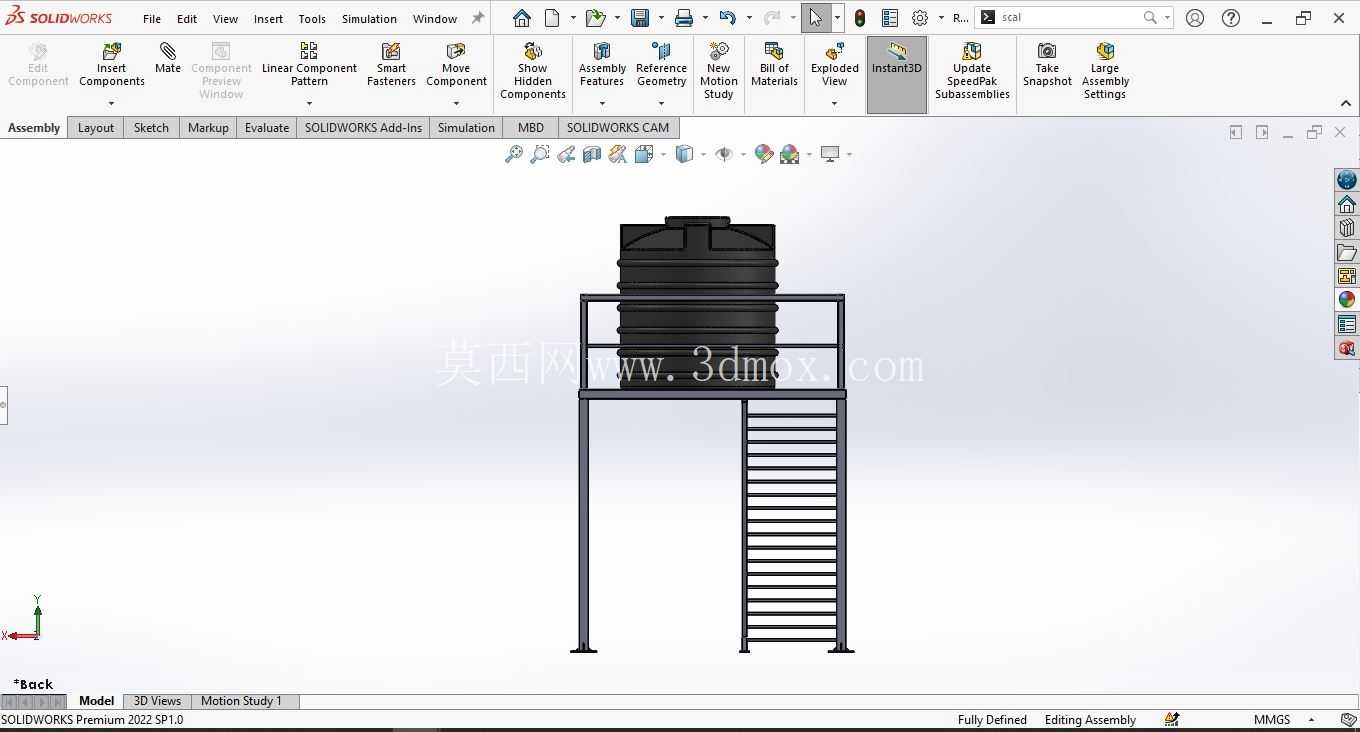

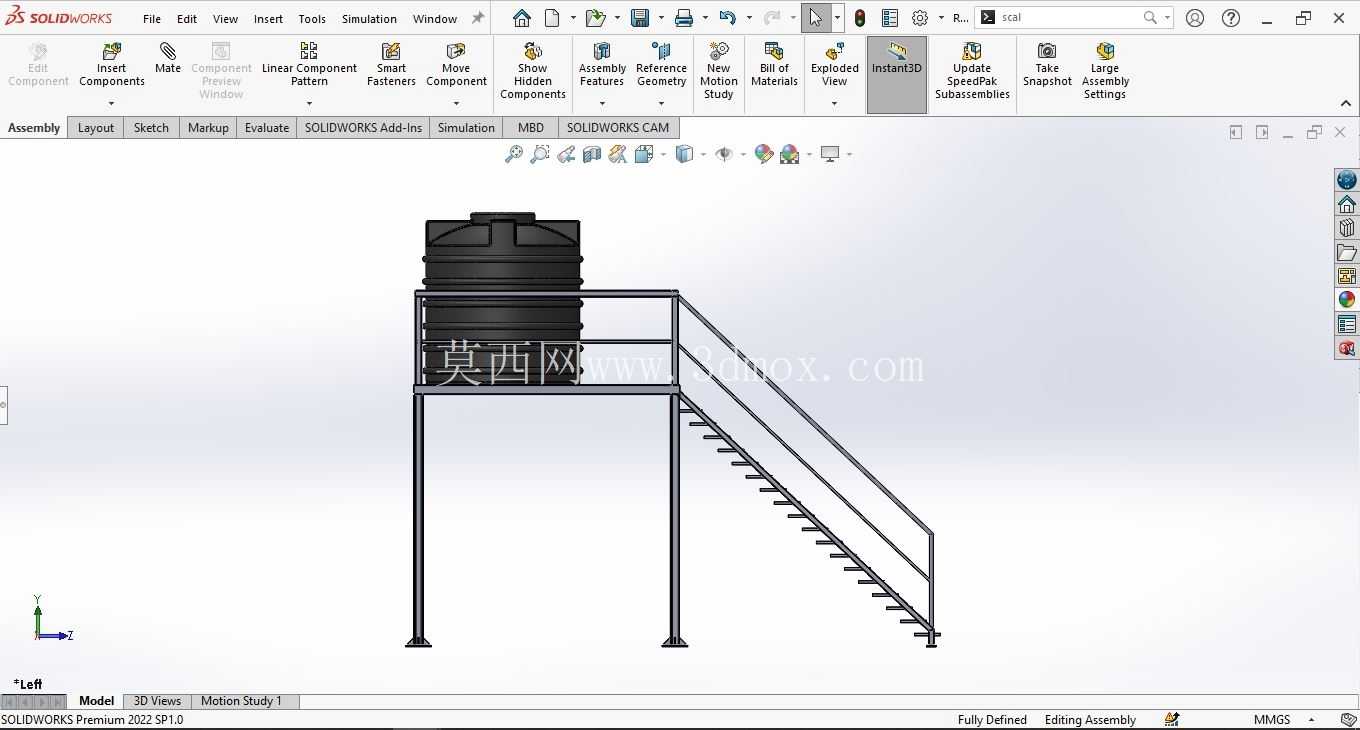

带储水罐与爬梯的工业钢架操作平台

这套带储水罐的钢架操作平台，主要面向中小型工业厂区、户外作业站点的储水配套场景设计，可作为生产工艺供水、应急消防储水、作业区域临时取水的承载支撑结构，解决大吨位储水罐落地安装易受潮、占用地面作业空间、日常检修操作无作业面的实际问题。

从结构功能设计来看，平台主体框架采用方形空心截面型钢搭建，这类构件在同等自重下抗扭、抗弯截面模量表现优于同规格实心型钢，能在控制整体用钢量的前提下，满足20000升满载储水罐的静载荷要求，搭配四根标准槽钢作为主支撑立柱，立柱底部设计带锚栓孔的柱端底板，安装时可通过膨胀螺栓或预埋锚栓与混凝土地基刚性连接，抵消满载时罐体的偏载力矩与户外环境下的风载荷影响，避免平台出现侧倾、沉降风险。平台作业面铺设格子板地板，这类板材表面自带防滑凸起纹理，同时镂空结构可快速排走作业面积水、积尘，避免运维人员巡检时滑倒，格子板与框架梁采用间断焊连接，既保证连接强度，也方便后期局部损坏时快速拆换。

通行结构采用带双侧扶手的斜向钢楼梯，梯段倾斜角度经过人体工学校核，日常上下搬运检修工具、阀门配件时不会出现步幅过大导致的疲劳感，楼梯踏步采用花纹钢板弯折成型，扶手采用圆钢与立柱焊接，高度符合工业作业平台的安全防护要求，可避免人员上下时失足坠落。平台四周设置连续环绕的安全护栏，护栏横杆设置上下两道，底部带有踢脚板，可防止放置在平台上的检修工具、小型配件从边缘坠落，同时为临边作业的人员提供可靠的防护依托。

从安装边界来看，整套平台的支撑立柱采用四点式布局，安装时需保证四个柱脚的基础标高差控制在合理范围内，避免框架安装后出现内应力导致焊缝开裂；楼梯段与平台主体采用螺栓铰接连接，可根据现场实际地面平整度微调楼梯落地端的高度，适配不同厂区的地面高差情况。储水罐放置区域的框架梁做了加密布置，对应罐底支撑脚的位置设置了加强筋板，避免满载时罐脚位置的梁体出现局部下挠；罐体与平台框架之间设置限位挡块，可防止户外大风或者罐体进水、排水时的晃动导致罐体移位。

在实际应用中，这类平台除了承载储水罐之外，预留的平台作业面也可作为小型供水泵组、阀门组的安装位置，运维人员站在平台上即可完成罐体阀门启闭、液位检查、泵组维护等操作，无需额外搭建临时登高设施。整体结构采用模块化的拆分设计，框架构件之间多采用螺栓连接配合现场段焊，运输时可拆分为散件进场，在场地受限的厂区内也能完成组装，不需要大型吊装设备长期占位，适配多数中小型厂区的改造、新建项目的安装条件。结构设计时充分考虑了后期维护的便利性，所有型钢构件表面均做了防锈涂装处理，焊缝位置预留了后期补涂的操作空间，格子板、楼梯踏步等易损件均采用通用规格，后期更换无需单独定制加工，降低长期运维的成本投入。
