可3D打印便携折叠式钓鱼卷线器

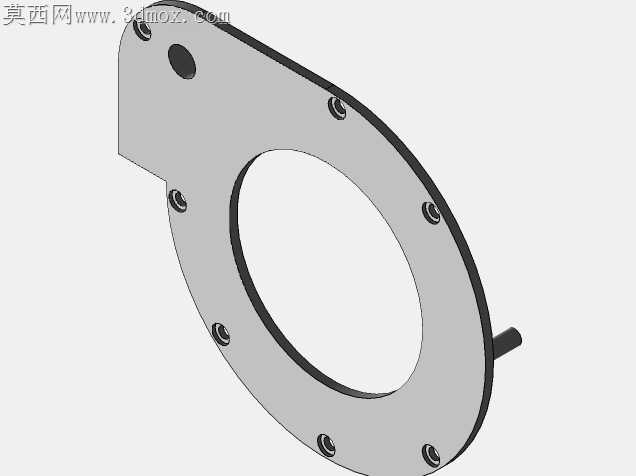

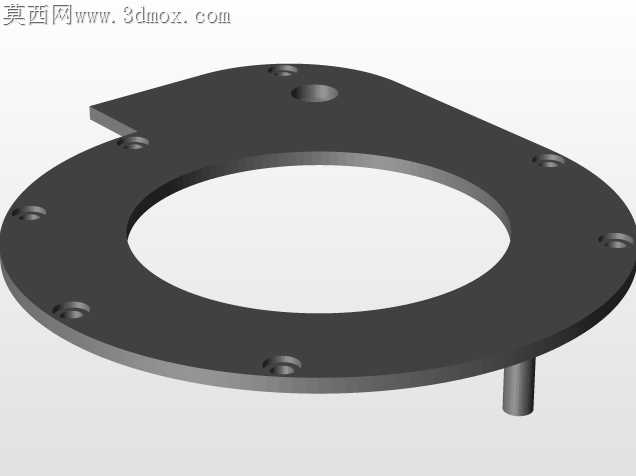

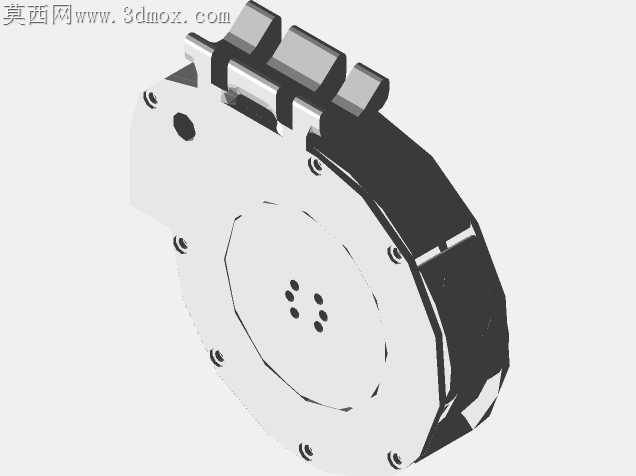

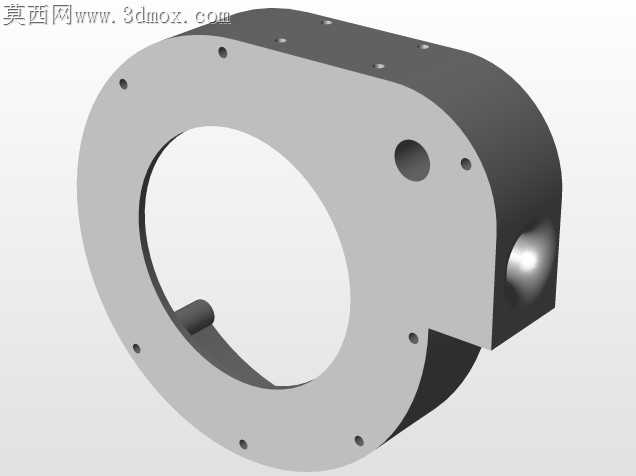

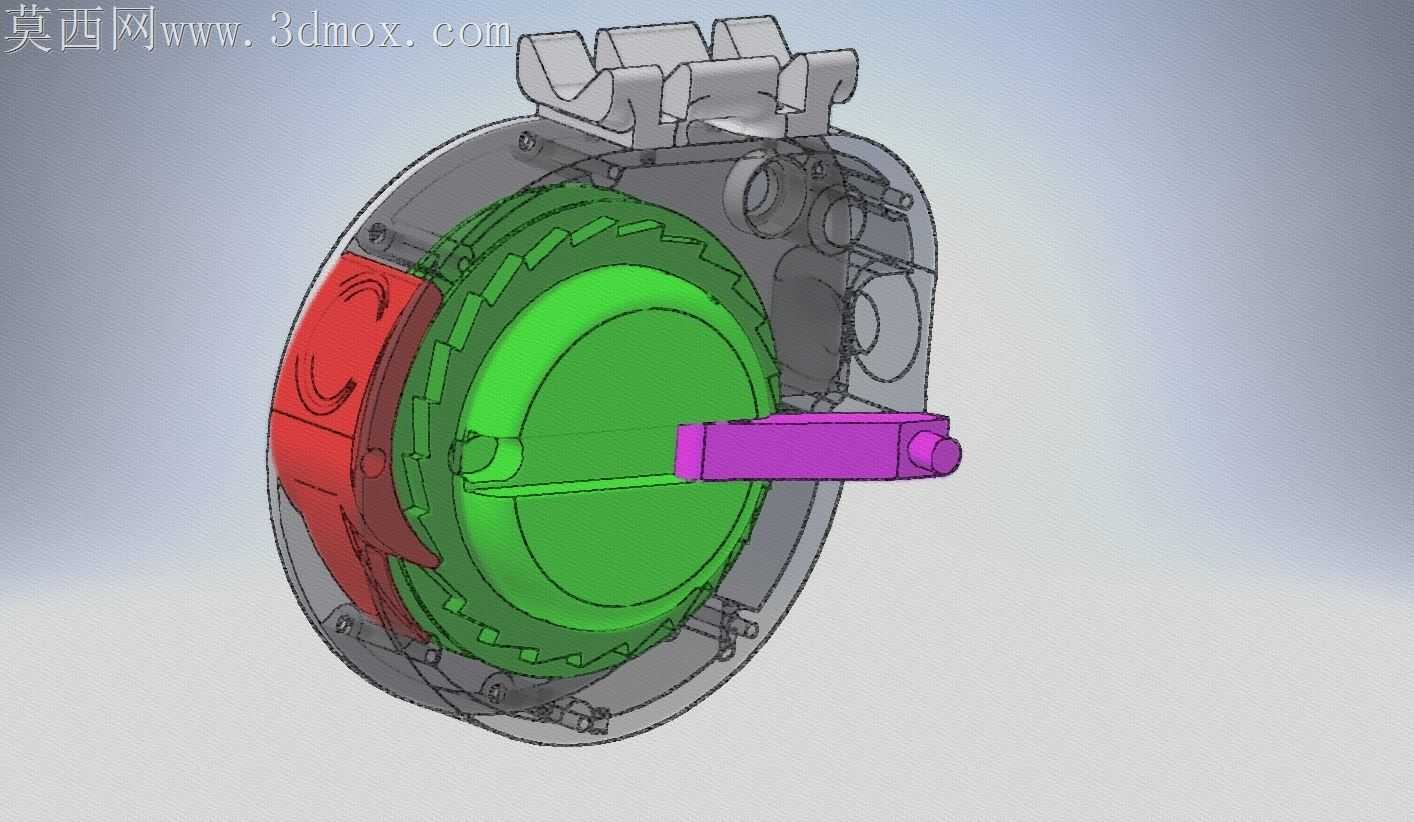

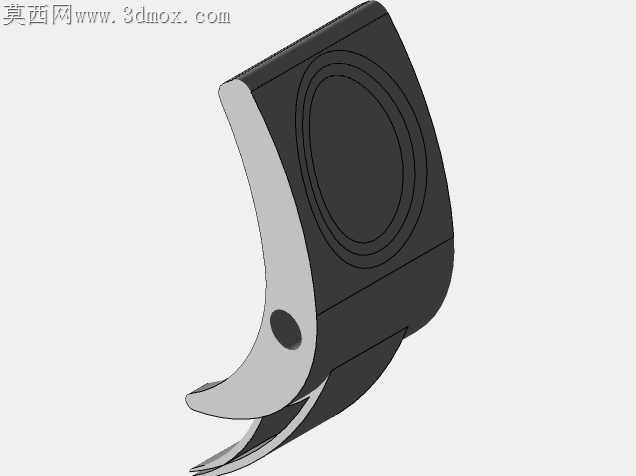

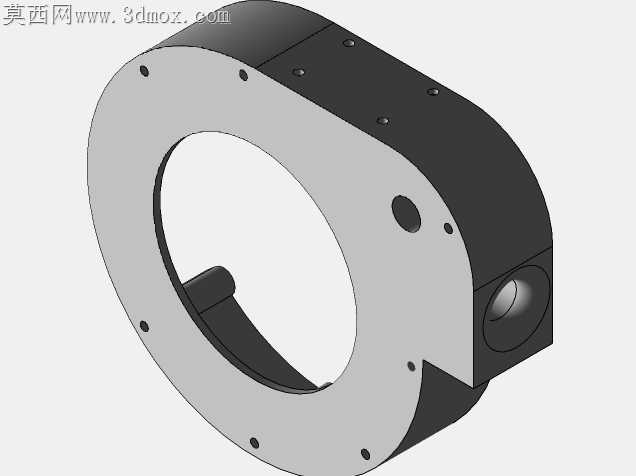

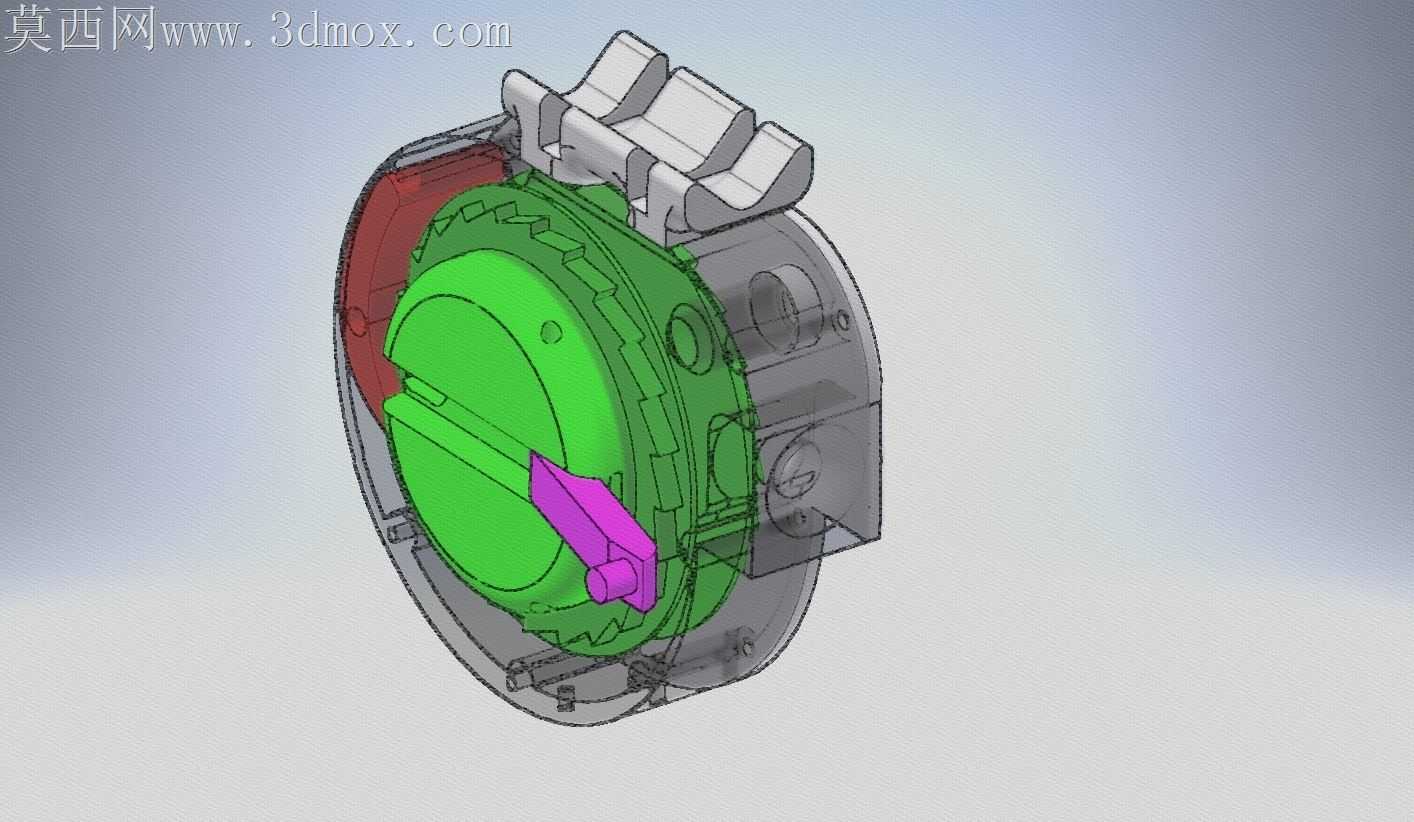

手持便携渔具的加工落地，最容易卡在薄壁壳体的打印翘曲与活动机构的卡滞问题上，这款卷线器的结构设计从一开始就瞄准了FDM3D打印的工艺边界做适配。半透明外壳的剖视结构能清晰看到，内部棘轮机构的拨爪与齿圈的配合间隙留了0.2mm的打印公差，刚好抵消PLA耗材冷却收缩带来的尺寸偏差，拨爪后部的按钮驱动结构做了圆弧过渡，没有直角应力集中点，打印时不需要额外添加支撑就能直接成型，避免了支撑拆除后残留的毛边卡涩拨爪运动。可折叠的卷线手柄做了嵌入式的转轴限位，转轴与手柄孔的配合采用了间隙配合加微小倒锥的设计，打印完成后不需要额外打磨就能直接卡入装配，折叠状态下手柄完全贴合壳体侧面，不会在携带时意外弹出刮蹭背包内衬。卷线盘的绿色主体部分做了均匀的壁厚设计，整体壁厚控制在2.2mm，既保证了卷线时的结构强度不会被鱼线拉扯变形，又不会因为壁厚过大导致打印时内部填充不足出现凹陷，外圈的绕线槽做了0.5mm的圆角处理，鱼线缠绕时不会被锐边割伤，哪怕是较细的尼龙线也能顺畅收放。红色侧盖的卡扣结构做了加长的弹性臂，卡扣配合的扣合量控制在0.3mm，多次拆装也不会出现弹性臂断裂的问题，侧盖与主体壳体的配合面做了一圈微小的止口，装配后不会出现错位缝隙，能阻挡户外使用时的泥沙进入内部棘轮机构。出线口的紫色导向件做了光滑的圆弧曲面，没有任何拼接棱线，鱼线出线时的摩擦力被降到最低，哪怕是远距离抛投也不会因为出线卡顿影响落点。整个卷线器的所有零件都没有需要二次粘接的结构，全部采用卡扣与螺丝紧固，螺丝孔位都做了预埋的沉头设计，螺丝锁紧后不会突出壳体表面影响握持手感，握持部分的壳体轮廓贴合手掌弧度，长时间握在手里收线也不会硌手。小尺寸的身形刚好能单手握持，不管是绑在钓竿上还是作为野外生存的绕线工具，都能适配不同粗细的线缆，哪怕没有专用的线杆也能正常使用，内部棘轮的止逆角度做了优化，收线时不会出现倒转松线的情况，拨爪的弹簧力度调校适中，按动按钮解锁时不需要用太大的力气，戴着手套也能轻松操作。
