限转蜗杆传动机构结构设计展示

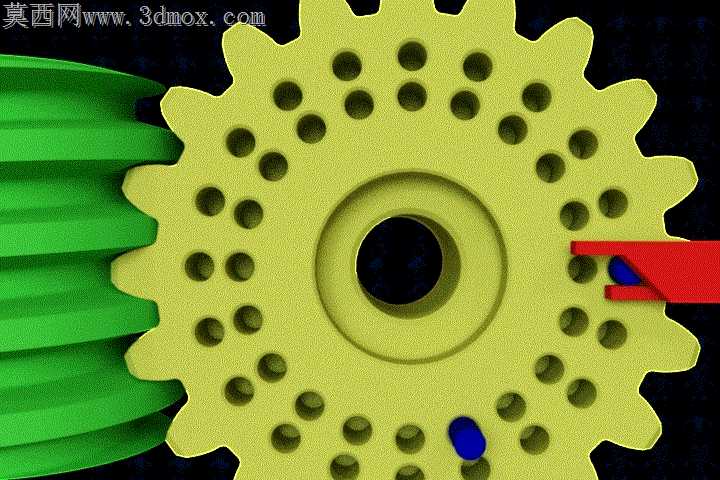

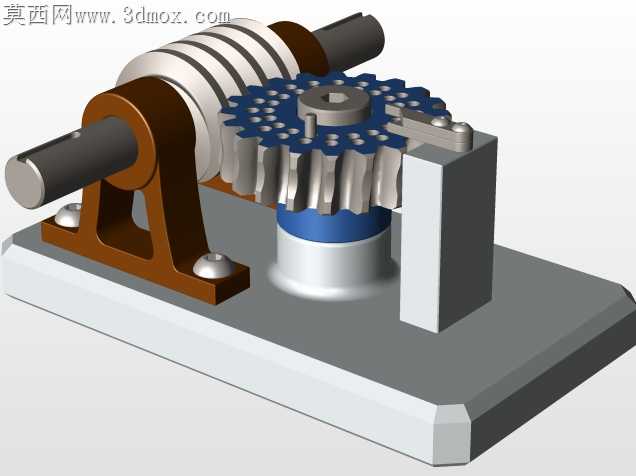

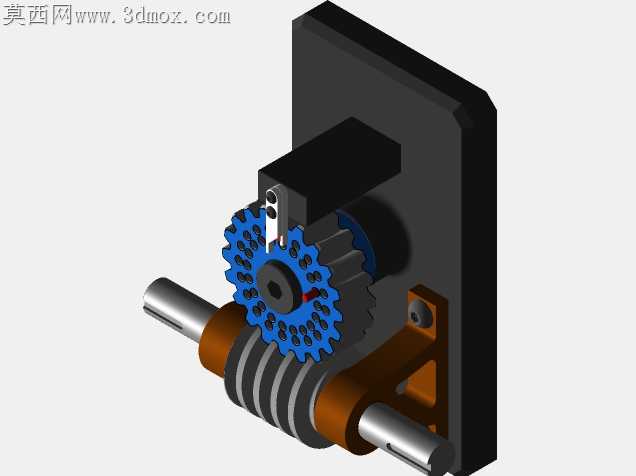

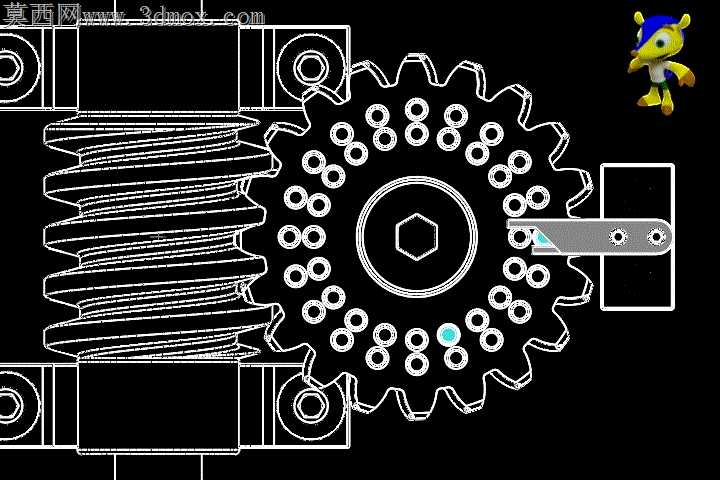

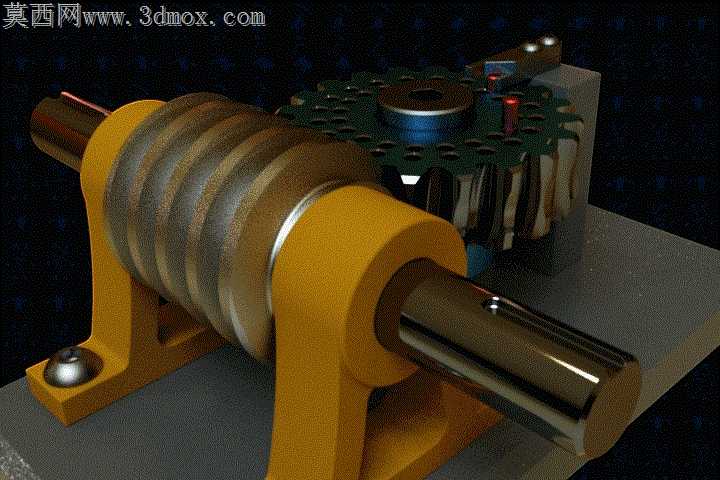

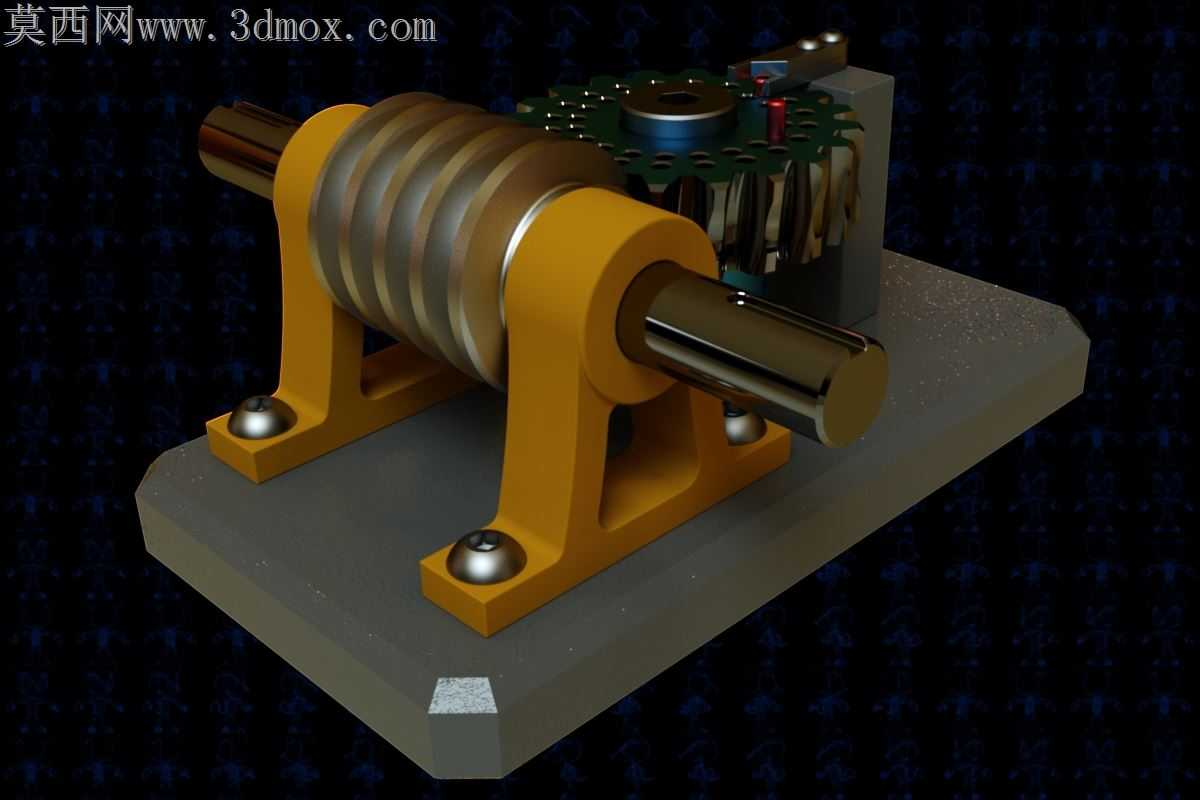

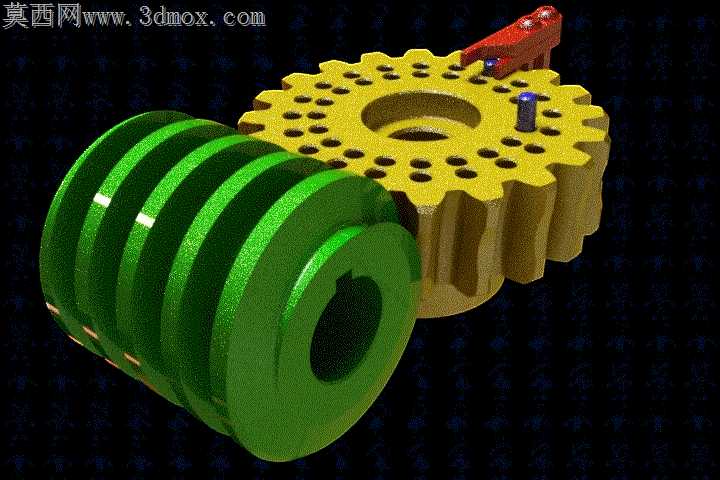

蜗杆传动副在重载限位工况下，常出现啮合侧隙不均导致的转角定位偏差，传统一体式蜗杆座在长期交变载荷下，轴承位易出现应力集中开裂的问题，这套限转蜗杆机构在结构设计阶段就针对性做了适配调整。支撑座采用分体式抱合轴座设计，轴孔配合面预留0.02mm的研磨余量，装配时可根据蜗杆轴的实际加工尺寸配磨轴瓦，避免过盈配合导致的蜗杆转动卡滞，也能消除间隙过大带来的传动回程误差。蜗杆齿面做了变导程修形处理，啮合起始段齿厚做微量减薄，和配套蜗轮啮合时能实现渐进式接触，不会出现刚启动时的齿面冲击，限位端的多孔转盘和蜗杆轴端采用平键加端面销的双重固定方式，转盘上的定位孔和限位销的配合公差控制在H7/g6级别，既能保证限位触发时的响应精度，也方便后期磨损后快速更换销件。轴承座的安装底面做了0.1mm的卸荷槽设计，螺栓锁紧时不会让轴孔出现微变形，避免蜗杆轴转动时出现别劲的情况。渲染阶段特意给蜗杆齿面做了淬硬层的金属质感区分，齿面的磨削纹理和支撑座的铸钢哑光质感形成明确区分，能直观展现不同部件的表面处理工艺差异，限位组件的红色标识件做了高饱和漆面处理，方便快速识别限位触发位置。轴端的抛光金属面特意调整了环境反射强度，还原磨加工后轴颈的真实金属光泽，底座的安装面做了细微的刮研纹理处理，能体现装配基准面的加工精度要求。这套结构没有采用复杂的特殊定制零件，所有配合件都能通过常规车削、铣削、磨削工艺完成加工，不需要专用工装夹具，小批量试制时的加工成本可控。限位触发时的载荷通过转盘直接传递到支撑座的加强筋位置，不会让蜗杆齿面承受额外的轴向冲击载荷，能大幅延长蜗杆副的使用寿命，日常维护时只需要定期更换限位销和补充润滑脂，不需要拆解整个传动副，后期运维的拆装效率比传统一体式结构提升近四成。
