桌面级小型木工数控加工设备结构设计

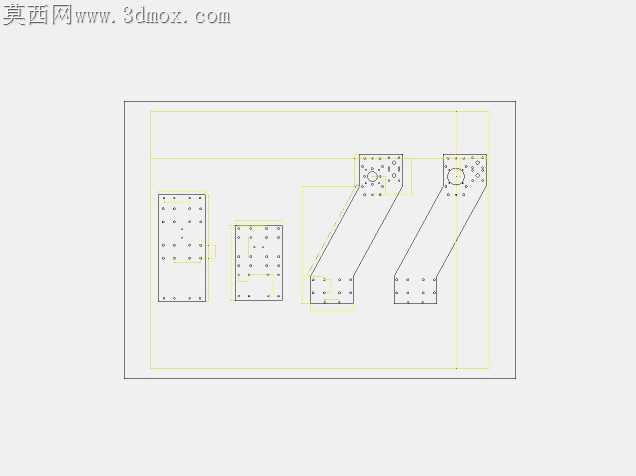

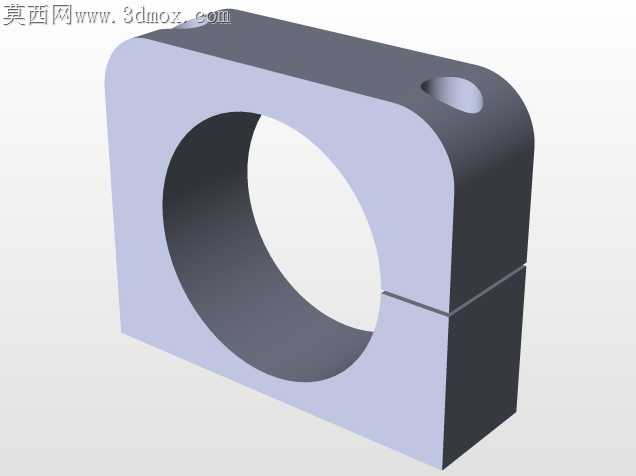

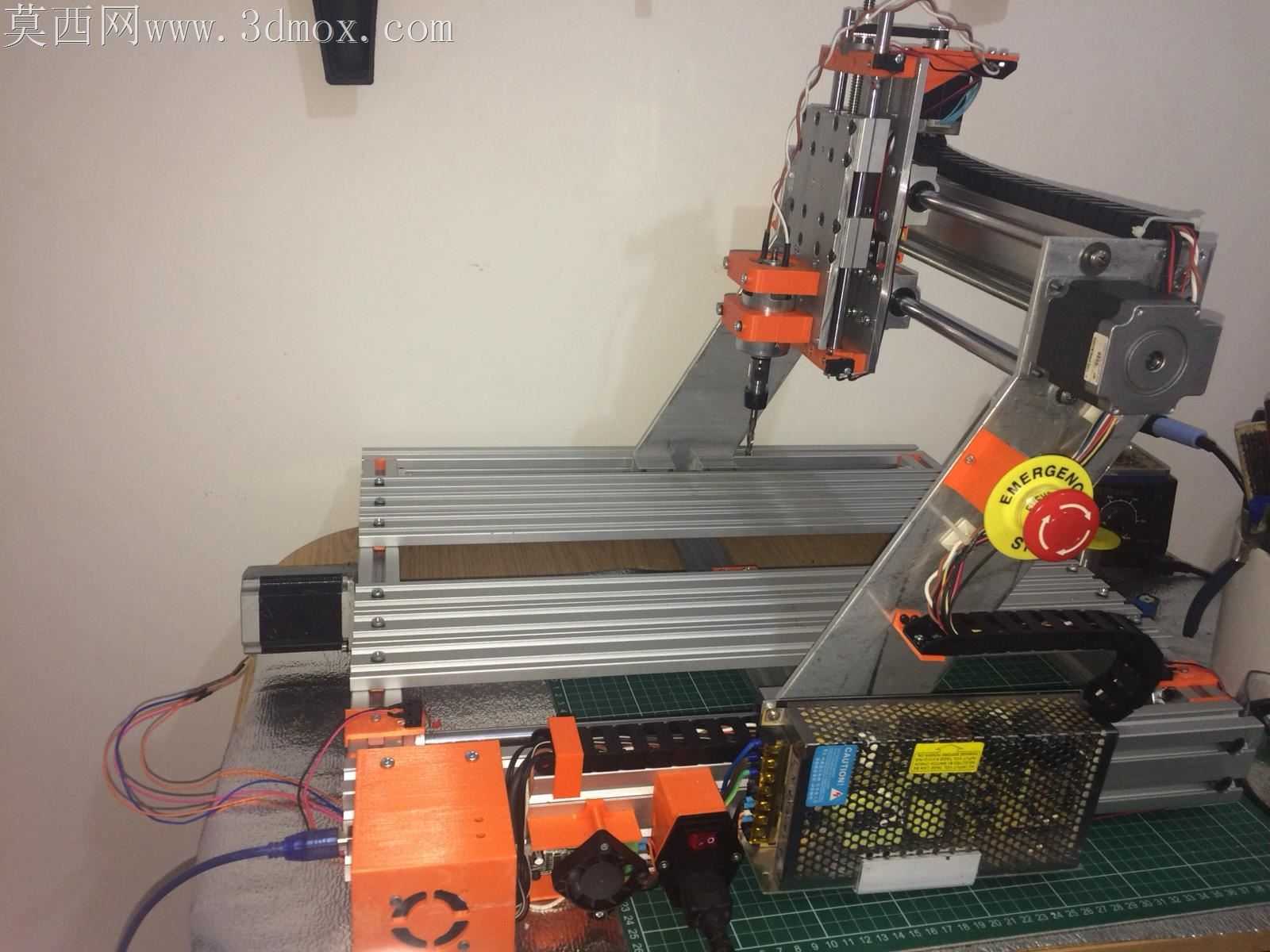

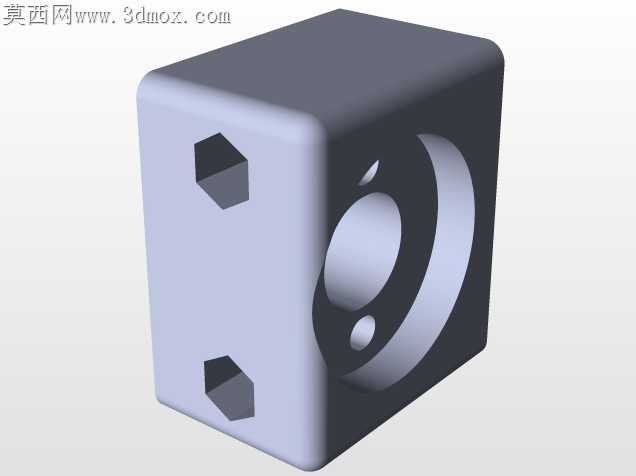

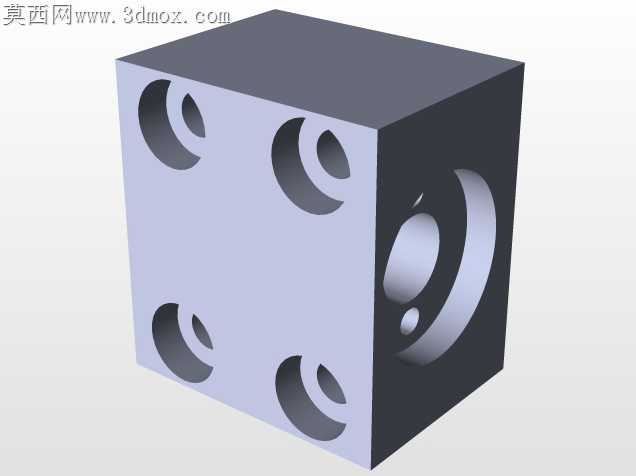

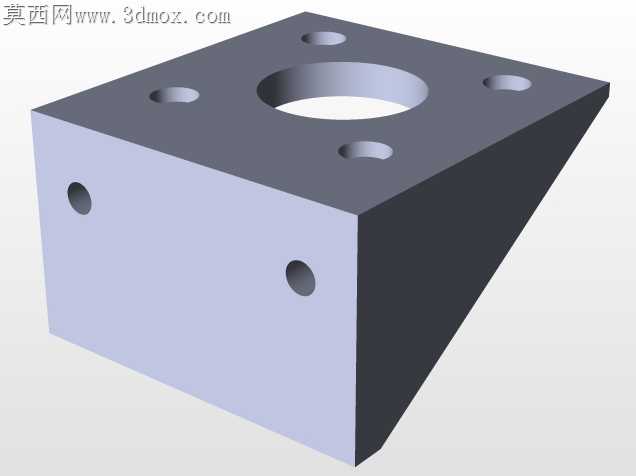

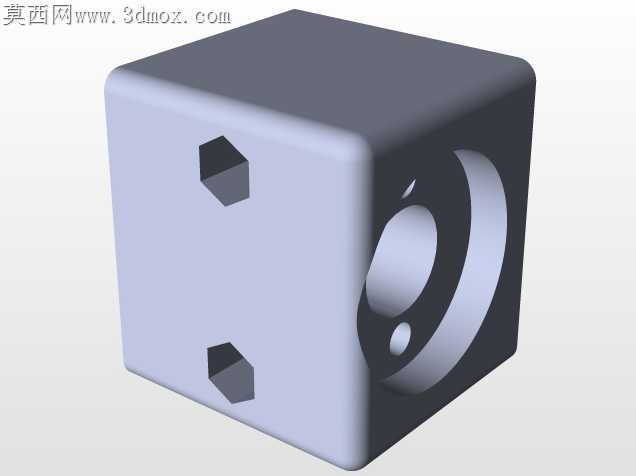

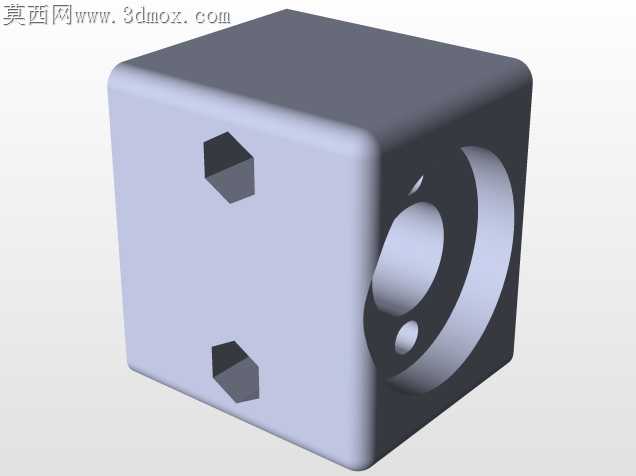

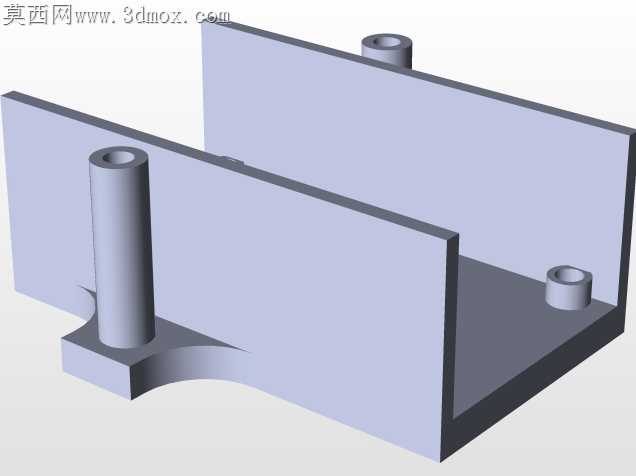

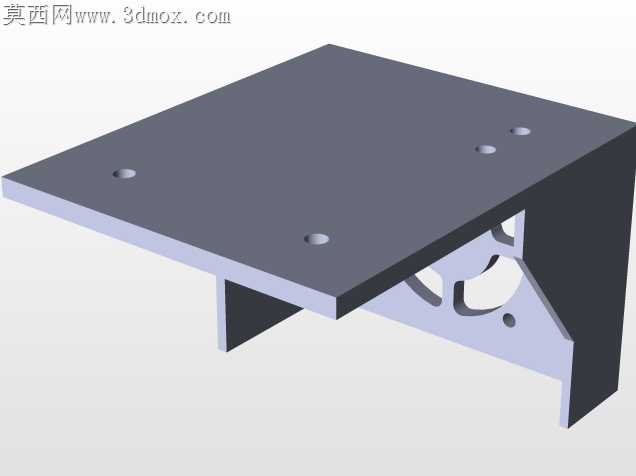

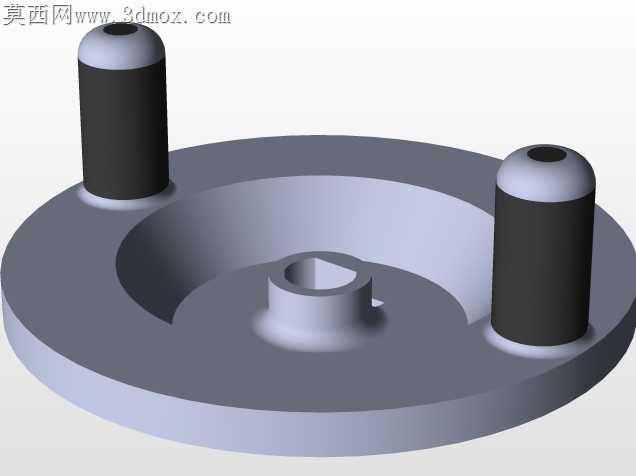

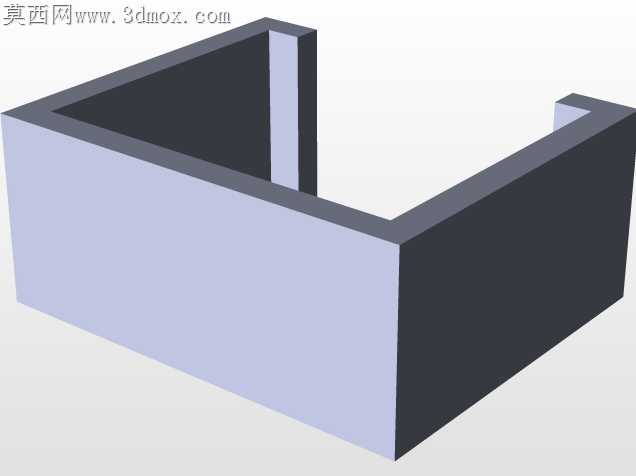

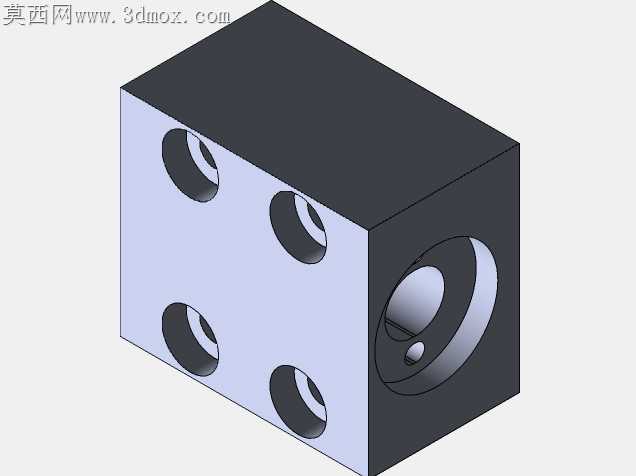

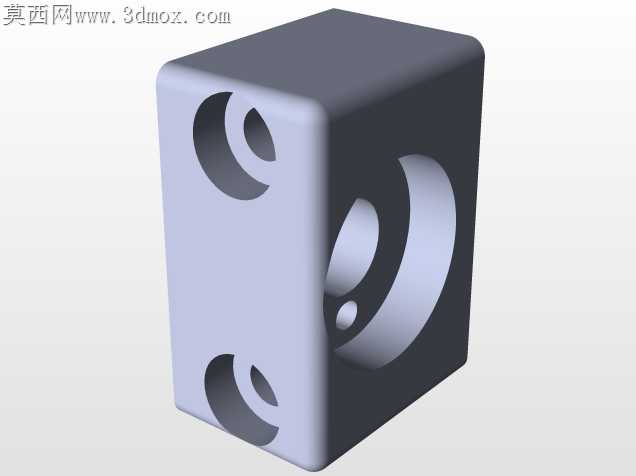

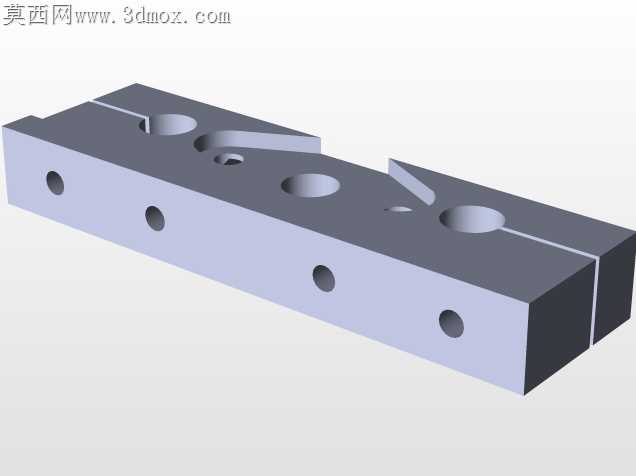

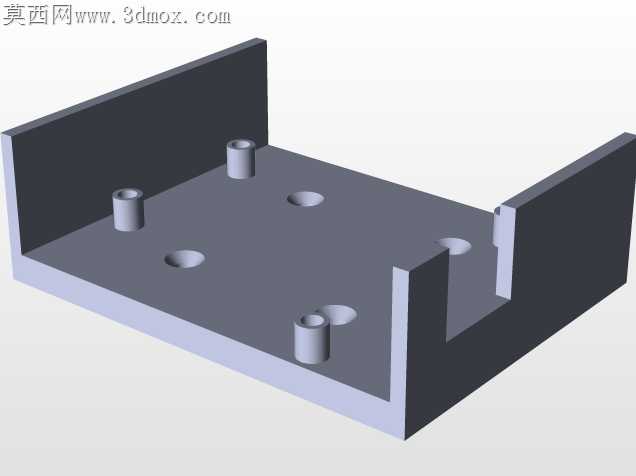

桌面级数控设备最容易被忽略的加工痛点，是铝型材框架拼接后的累计形位公差，很多DIY机型跑起来抖振、铣切边缘崩边，根源从来不是电机参数不够，而是装配环节没给型材连接留够微调余量。这款机型的斜向支撑臂没有采用常见的直角角码硬连接，而是在支撑与横梁衔接处做了腰型孔让位，安装时可以先预紧所有螺栓，打表校准主轴垂直度后再逐点锁死，避免型材下料时的切割角度误差直接传导到主轴端，哪怕是手工裁切的铝型材，也能把主轴Z向垂直度误差控制在0.05mm以内，足够应对软木、亚克力这类软质材料的铣切需求。走线布局没有走常见的外侧拖链明装路线，而是把驱动线缆顺着支撑臂的型材槽内嵌布置，只在主轴移动行程的弯折段留了短款拖链，既避免加工时木屑勾挂线缆，也减少了拖链运行带来的附加阻力，X轴全程移动时的线缆拖拽阻力比常规明装拖链小近三成，低速走刀时不会因为拖链卡顿出现进给纹。急停按钮的安装位置特意选在支撑臂外侧的操作顺手位，按钮底座加了橡胶减震垫，设备运行时的主轴振动不会导致按钮误触发，同时按钮接线直接走型材内部槽道连到驱动板，没有外露接线头，木屑堆积时也不会出现接线短路的隐患。工作台面铺的绿色网格垫板不是随意选的，垫板背面做了定位凸条，刚好卡进铝型材的T型槽里，更换垫板时不用反复校准台面平行度，垫板表面的网格刻度能快速定位待加工木料的装夹位置，小尺寸木料加工时不用额外打表找正。主轴固定座没有采用一体式抱紧结构，而是做了分体式夹座，夹座开合面留了0.2mm的间隙，更换不同直径的主轴时，只需要微调锁紧螺栓的松紧度就能夹紧，不用重新加工适配套，日常维护更换配件的成本能压到很低。驱动电源没有藏在框架内部，而是外置在机身侧方的镂空支架上，电源外壳自带的散热孔完全暴露在空气流通区域，长时间连续加工时电源温度比内置安装低近十五度，不会因为过热触发驱动过流保护，加工中途断刀的概率大幅降低。所有外露的金属接线端都套了热缩管绝缘，哪怕加工时产生的导电木屑飘到接线位置，也不会出现短路打火的问题，针对木工加工场景的木屑防护细节，比很多同价位量产机型考虑得更周全。
