污水处理用渠道插板闸阀结构设计

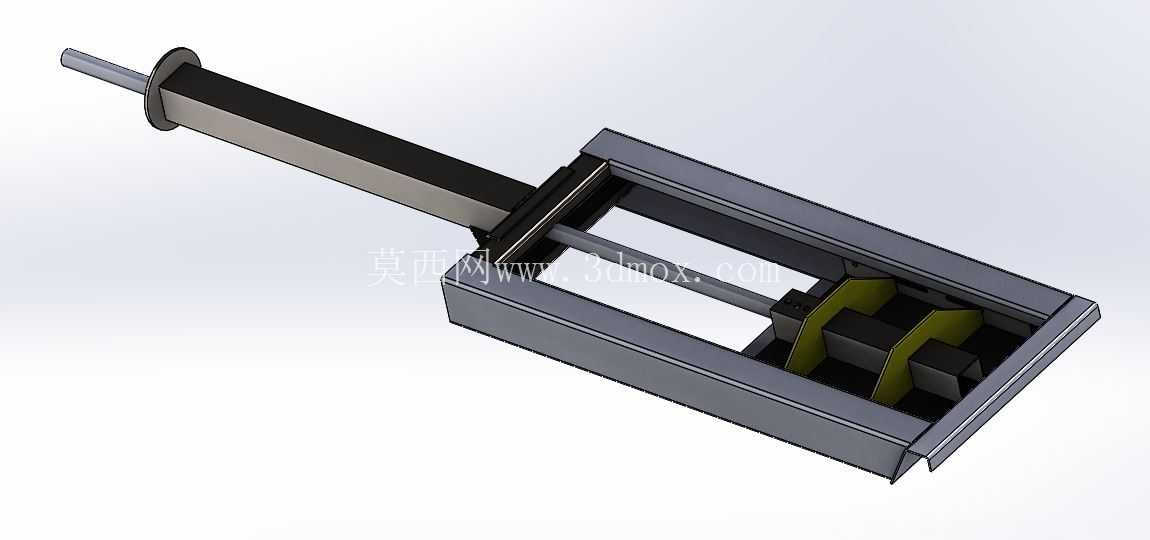

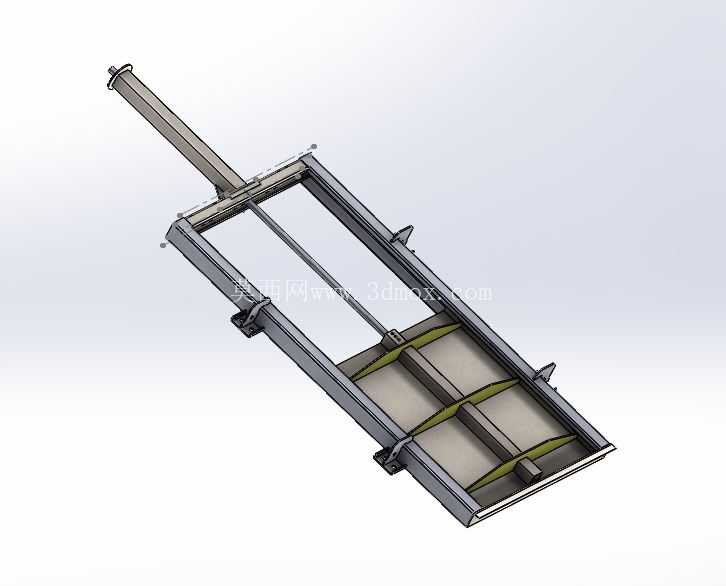

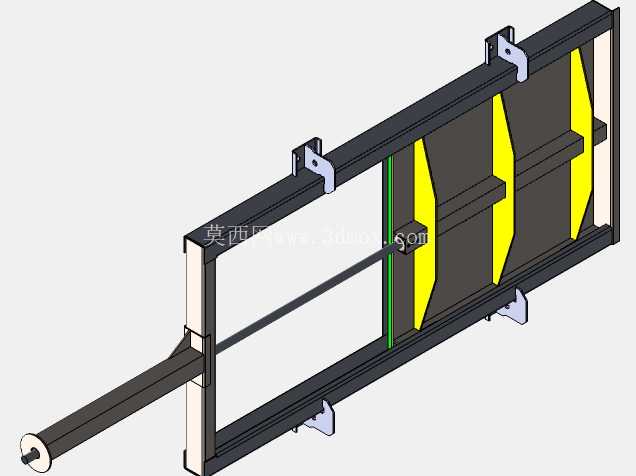

在市政污水处理厂、工业废水处理站的流体输送管网中，渠道式插板闸是进出水单元、构筑物连通段最常用的流体截断与调节装置，不同于管道内嵌式阀门，这类设备直接适配明渠、箱涵的矩形过流断面，安装时直接嵌固在渠道侧壁的预埋槽内，不需要额外做变径转接，能最大程度降低渠道内的水头损失。这套三维结构完整还原了手动式渠道插板闸的全部组成，从底部的密封闸板、两侧的导向滑轨、顶部的提升丝杆到操作端的加长杆，每一处连接结构都做了符合工程实际的细节还原。

从实际使用场景来看，这类插板闸主要承担两个核心功能：一是在构筑物检修时实现完全断流，将待维修池段与上下游管网彻底隔离，保证检修作业面无积水渗入；二是在工艺运行阶段通过调整闸板的提升高度，控制渠道内的过流流量，匹配不同处理单元的水力负荷要求。设计时首先要考虑的是密封可靠性，闸板两侧与导向槽的接触位置预留了密封件安装槽，实际生产中会嵌入耐腐橡胶密封条，当闸板完全落位时，密封条受挤压填充闸板与槽体的间隙，避免出现渗漏，尤其是在污水处理场景下，介质中含有大量悬浮物与腐蚀性成分，密封结构既要保证截断效果，还要耐受长期的介质冲刷与腐蚀。

导向滑轨的结构设计采用了双侧C型槽形式，闸板两侧的凸缘嵌入槽内，沿槽体做上下直线运动，这种结构能有效抵消闸板承受的侧向水压力，避免闸板在高水位差下出现变形卡涩。滑轨与框架主体采用焊接连接，安装时框架整体与渠道侧壁的预埋钢板焊接固定，框架上下端设置了限位结构，下端限位保证闸板落位时刚好对齐渠道底部的密封面，不会出现过位撞击；上端限位则限制闸板的最大提升高度，防止操作时丝杆超程脱出，造成设备损坏。

提升机构采用梯形丝杆传动，这种传动形式具备自锁特性，当闸板调整到任意高度时，不需要额外设置锁止机构就能保持位置稳定，不会因为水压力的作用出现闸板自行下滑的问题。丝杆与闸板的连接位置采用了铰接式吊耳结构，能够补偿安装时的微小同轴度误差，避免丝杆出现别劲卡滞，延长传动部件的使用寿命。操作端的加长杆设计适配了不同深度的渠道安装需求，当渠道顶面与操作平台存在高差时，可以通过接长杆将操作端延伸到平台以上，方便运维人员在地面完成启闭操作，不需要下到渠道内部作业。

从安装边界来看，这套插板闸的外框架尺寸需要与渠道的内壁宽度、深度完全匹配，安装前需要确认渠道侧壁的预埋钢板平整度，保证框架固定后两侧滑轨的垂直度偏差控制在千分之一以内，否则会提升闸板升降的摩擦阻力，长期运行还会造成密封件偏磨。闸板的厚度根据过流断面的水位差计算确定，要承受单侧满水压力时的最大弯曲应力，避免闸板中部出现过大挠度导致密封失效。框架底部设置了与渠道底面对齐的密封基座，安装时需要用水泥砂浆将基座与渠道底面的缝隙填实，保证底部无渗漏通道。

在细节设计上，闸板表面做了加强筋结构，沿水流方向和垂直方向布置了型钢加强筋，在不增加闸板整体厚度的前提下提升结构刚度，减轻设备整体重量，降低提升操作的力度。丝杆外露部分设置了防尘护套，避免渠道内的水汽、杂物附着在丝杆螺纹上，造成传动卡涩或者螺纹锈蚀。所有金属构件的连接位置都做了圆角过渡，避免应力集中，同时也减少污水处理过程中杂物挂附在构件棱角位置，造成闸板卡堵。

不同于管道阀门的圆形过流断面，这种矩形插板闸的过流面积与渠道断面完全匹配，全开状态下没有多余的节流构件，流道顺畅无阻挡，不会在闸位位置形成杂物淤积，尤其适合输送含有大颗粒悬浮物、纤维杂质的污水介质，长期运行的堵塞概率远低于其他类型的截断阀门。手动操作的结构形式不需要配套动力电源，在污水处理厂的偏远构筑物、应急溢流通道等位置安装时，不需要额外布设供电线路，运维可靠性更高，即使在厂区停电的应急状态下，也能人工完成闸板的启闭操作，满足工艺应急处置的需求。
