机房标准服务器机架柜钣金结构

　　该机架柜面向数据中心、企业弱电机房、工业控制室以及实验室设备集中部署场景，用于承载标准机架式服务器、网络交换机、存储阵列、配电单元与理线附件。柜体采用立式封闭框架思路，主体由薄金属板折弯、拼焊或螺接成型，兼顾结构刚性、内部空间利用率与现场搬运可行性。

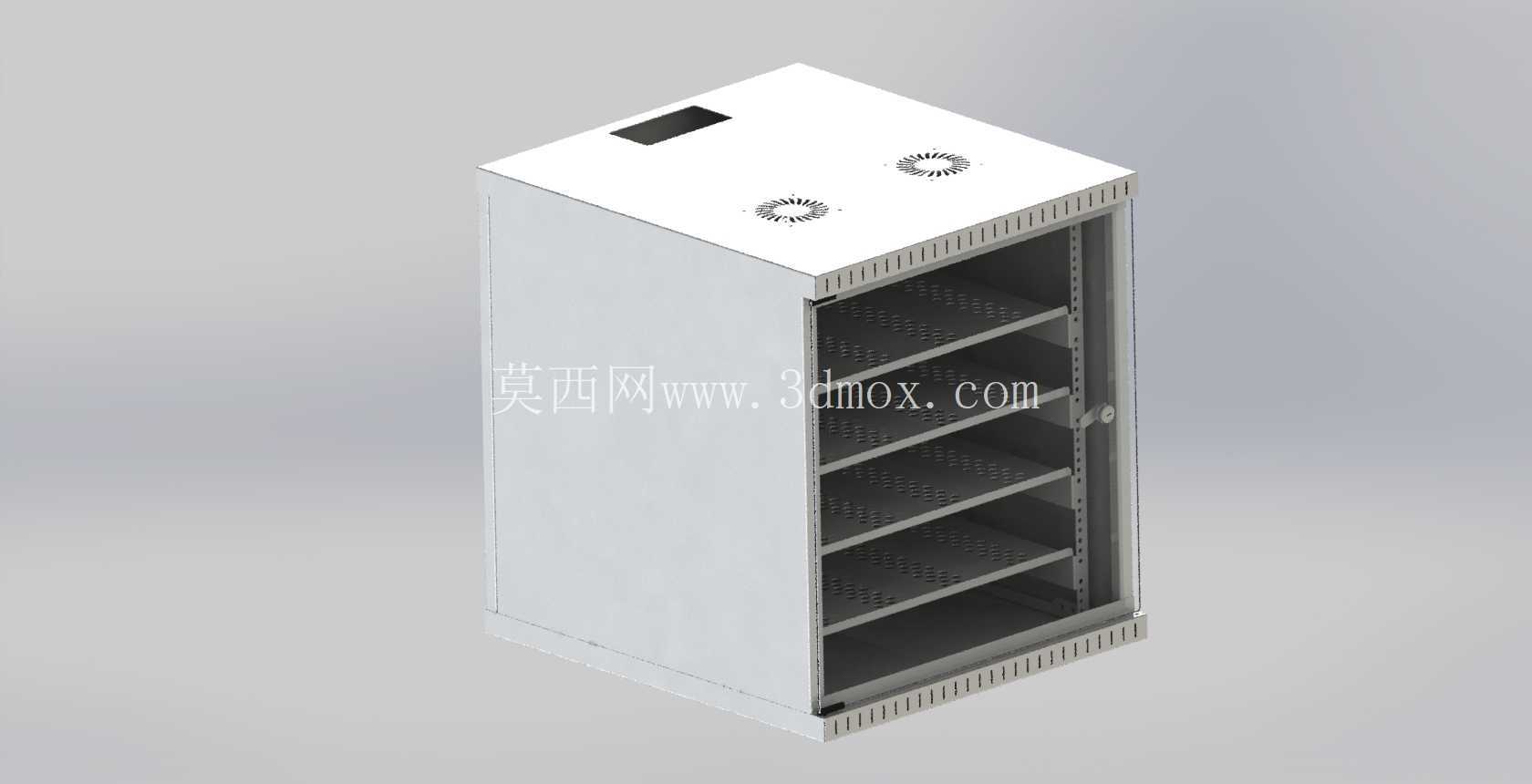

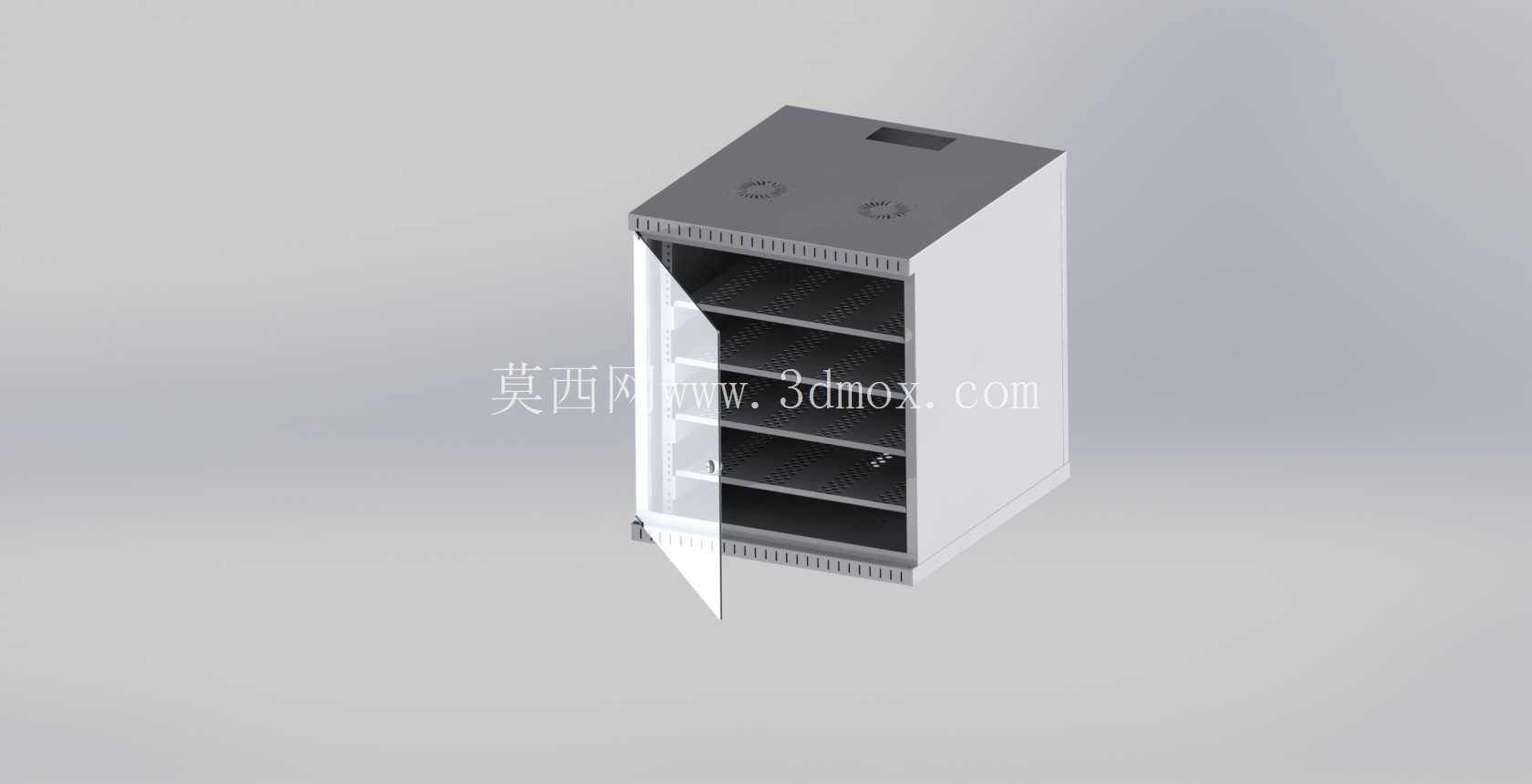

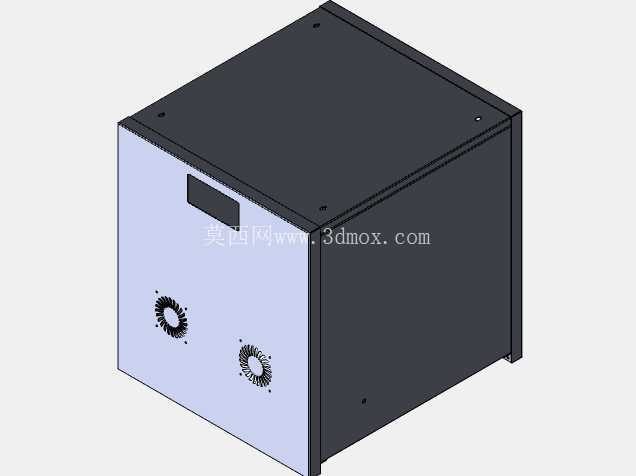

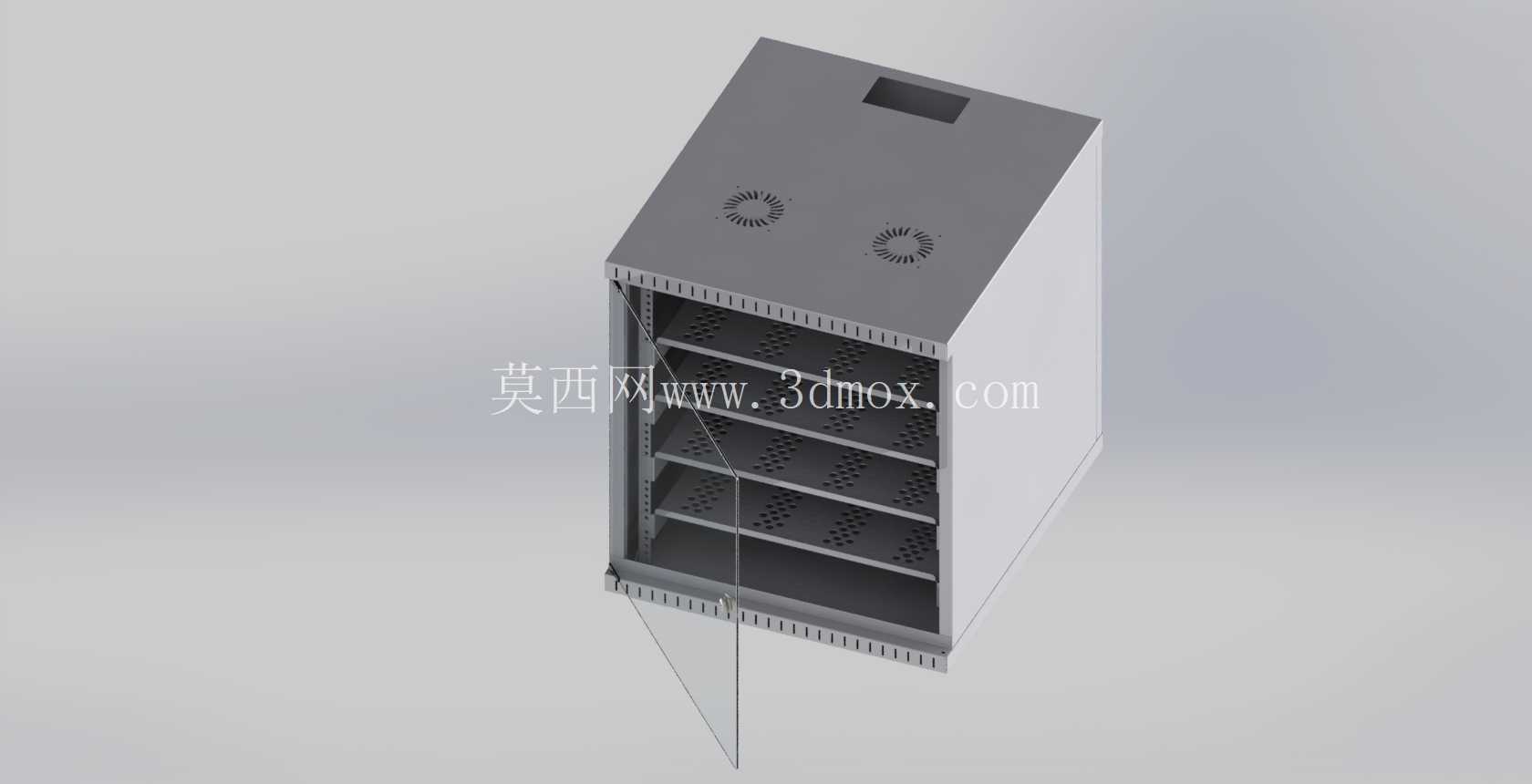

　　从结构布置看，柜体内部设置多层水平承载位，可按设备高度调整或固定安装间距，满足19英寸标准机架设备的堆叠需求。前部开放区域配合柜门形成检修通道，设备装入后可通过前门完成日常操作、指示灯观察与线缆插拔；侧板与顶板构成围护边界，能够减少异物触碰，并改善机房内冷热气流的组织。顶部预留通风或走线相关结构，便于上走线方式下的电源线、网线、光纤敷设，也可配合顶部风扇或通风孔实现散热。

　　设计时优先控制柜体的立柱直线度与层间平行度，因为服务器自重较大，多层满载后框架会承受持续弯曲载荷。四角立柱作为主要承力骨架，需承担竖向压缩与设备拉出时产生的偏载力矩；横向梁体则用于约束立柱间距，避免柜体扭曲。钣金折边不仅提高薄板刚度，也为门板、铰链、安装条和紧固件提供连接基础。柜体边缘采用折弯收口，可减少锐边，对装配和运维人员更友好。

　　外形尺寸围绕标准机柜安装边界确定，宽度方向需容纳服务器本体、两侧安装耳及少量装配间隙；深度方向要考虑设备机身、前后线缆弯曲半径以及理线臂活动空间；高度方向按内部设备单元数叠加，并预留顶部走线、底部进线和散热空间。落地放置时，底面应保持平整支撑，若现场需要抗震或防移位，可在底部增加地脚固定孔。柜体前后区域应保留维护距离，避免柜门开启、设备抽拉和通风受阻。

　　在三维建模过程中，钣金件的折弯半径、板厚搭接、螺钉过孔、铰链安装面和门板开合干涉都需要逐项核对。内部层板或安装导轨的位置不能只按视觉均分，而应结合设备重量、散热间距和线缆管理综合确定。柜体表面可采用喷涂处理，颜色以机房常见的深色或浅色为主，重点保证外观平整、耐腐蚀并与现场环境协调。整体结构强调承载可靠、装配顺序明确、运维空间合理，适合作为机房设备集中安装与防护的钣金柜体方案。
