嵌入式壁挂消防灭火器存放箱体结构

　　日常做消防配套设施的结构建模时，这类嵌入式壁挂灭火器箱是商用建筑消防点位布设里最常见的构件，很多刚入行的结构设计师容易把它当成简单的钣金盒子处理，实际落地时要匹配的安装边界、使用场景细节非常多。先从应用场景说起，这类箱体主要用在写字楼、商业综合体、厂房的公共走廊墙面，多数采用半嵌或全嵌安装，避免突出墙面占用通行空间，同时要满足消防验收里的器材取用便捷性要求，不能出现遮挡、开门卡滞的问题。

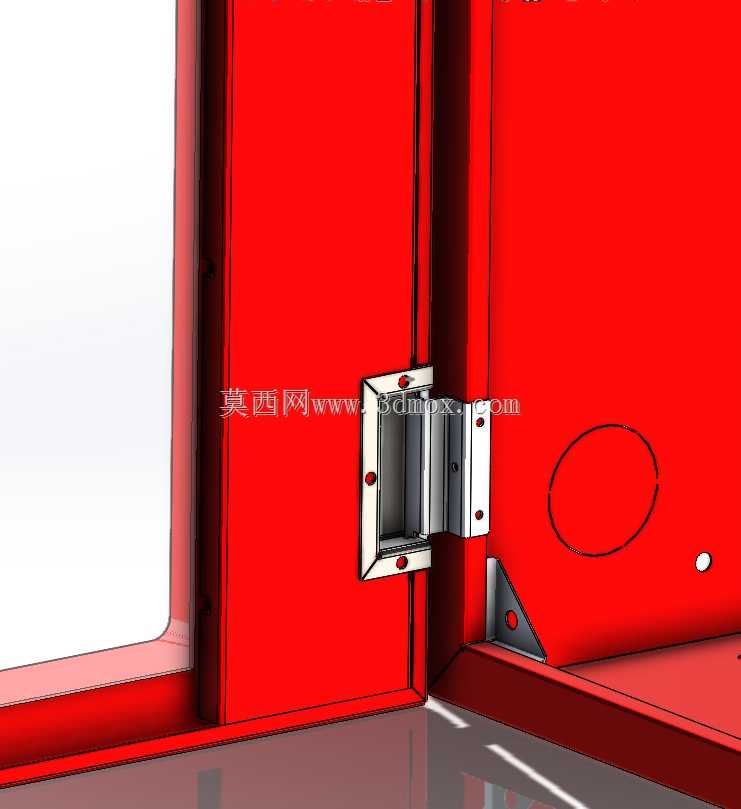

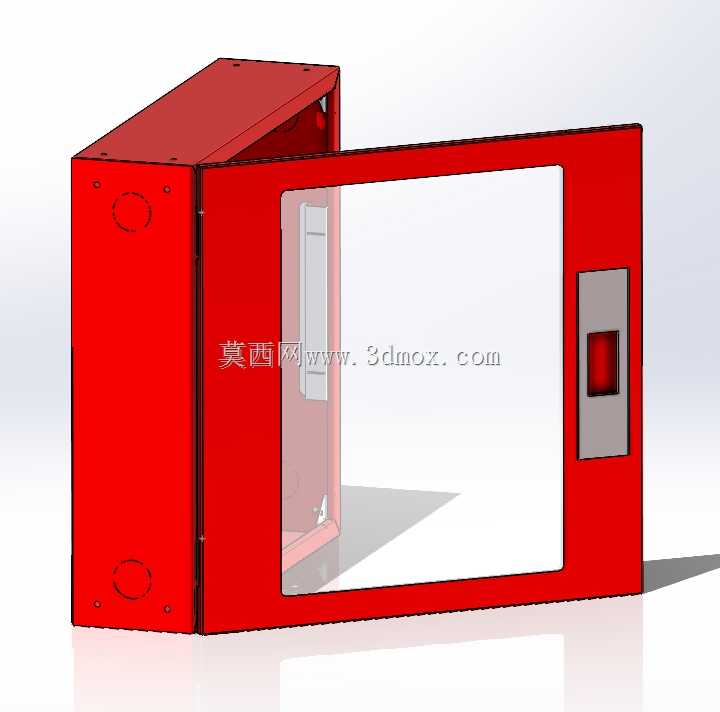

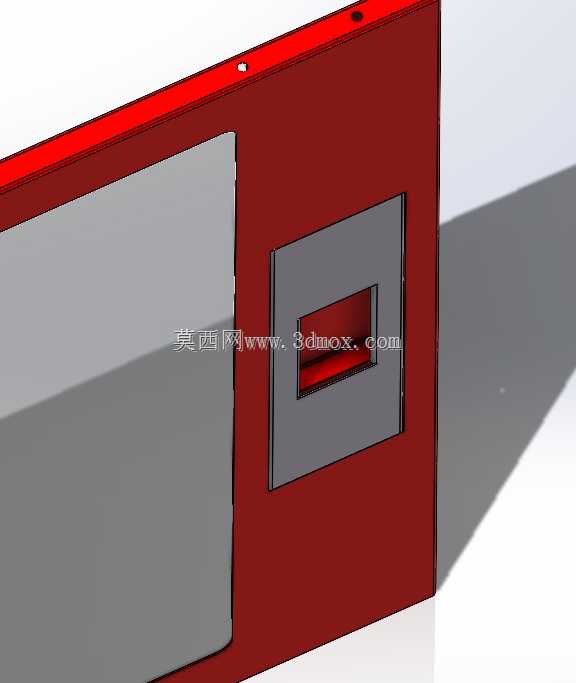

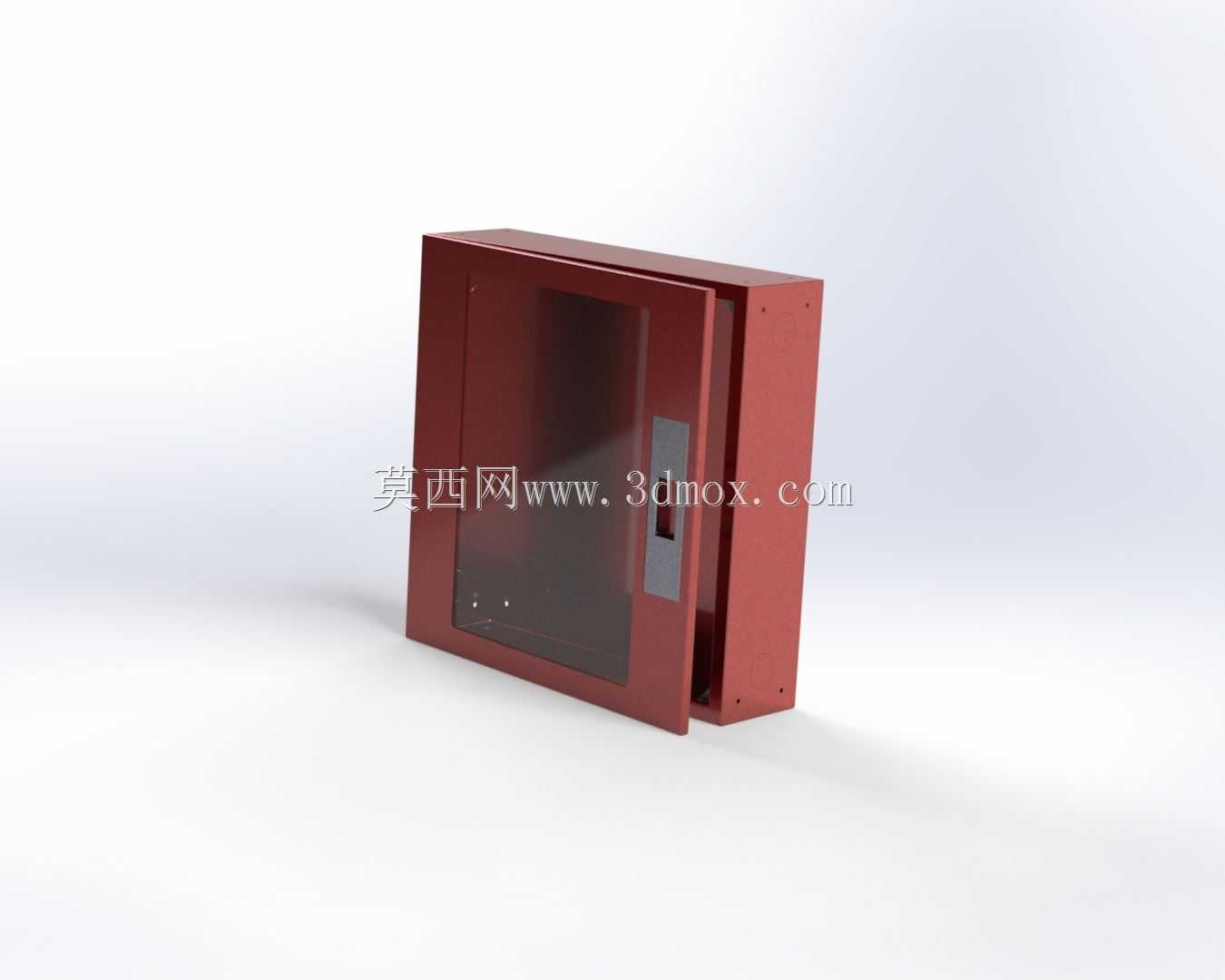

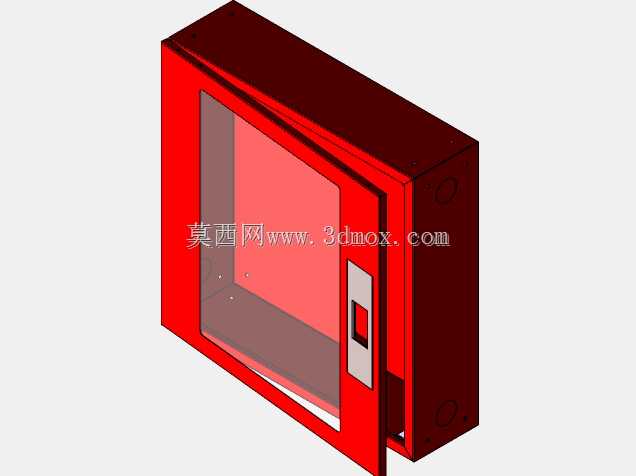

　　从功能特性来看，这个箱体采用单开门带透明观察窗的结构，透明视窗部分采用钢化玻璃嵌装在门板内侧，日常巡检时不用开门就能直接看到内部灭火器的压力状态、数量是否齐全，减少巡检的工作量。门板侧边配置的是按压式弹跳锁具，没有突出的锁柄，既避免通行时剐蹭过往人员，紧急情况下只要按压锁位就能弹开门板，不需要额外找钥匙，符合消防器材的快速取用要求。箱体的侧边做了折边加强结构，因为嵌入式安装时，箱体的侧边要和墙体预埋的固定件连接，折边结构能提升整体钣金的抗变形能力，避免长期使用或者开关门震动导致箱体变形，出现门板关不严的问题。

　　设计思路上，整个箱体采用1.2mm厚冷轧钢板折弯成型，所有的拼接边都采用内部点焊后打磨平整的工艺，外部没有突出的焊疤或者铆钉，外表面做红色静电喷塑处理，颜色符合消防设施的统一标识要求，喷塑层厚度控制在60-80μm，能适应走廊等公共区域的温湿度变化，不容易出现掉漆、锈蚀的问题。门板和箱体的连接采用隐藏式合页，合页内置在箱体侧边的折边内部，外部看不到合页结构，既提升整体的整洁度，也避免外力破坏合页导致门板脱落。箱体内部没有多余的分隔结构，预留的空间可以同时放置两具4kg手提式干粉灭火器，内部底部做了20mm高的挡边，避免灭火器在箱体内滑动移位，同时如果灭火器出现轻微泄漏，挡边可以接住残留的粉剂，不会直接漏到墙体内。

　　说到外形尺寸与安装边界，这个箱体的整体外轮廓尺寸控制在宽600mm、高700mm、深240mm，这个尺寸是匹配常规土建预留的消防嵌墙洞口设计的，安装时箱体嵌入墙体的深度为200mm，剩余40mm的门板边框突出墙面，刚好盖住洞口的抹灰收边，不需要额外做装饰套。安装孔位预留在箱体背部的四个角位，孔位距离侧边各50mm，适配常规的膨胀螺栓固定间距，现场安装时不需要额外打孔调整。门板的开启角度可以达到160度，开门后门板不会遮挡箱体的取物开口，取用灭火器时不会被门板磕碰。视窗的尺寸为宽300mm、高400mm，居中布置在门板上，站在走廊距离箱体3米的位置就能清晰看到内部的器材状态。

　　很多设计师在做这类箱体建模时容易忽略细节，比如门板和箱体的配合间隙，单边预留1.5mm的间隙，既保证开关门顺畅，也不会因为间隙过大出现晃动。锁具的安装位置距离门板侧边80mm，高度距离门板底部1200mm，刚好适配成年人站立时的手部按压高度，不需要弯腰或者抬手就能操作。箱体的顶部做了向内的折边，避免嵌墙安装时上部的水泥砂浆掉落到箱体内部，背部预留了两个穿线孔，如果需要加装消防警示标识灯，可以直接从穿线孔走内部管线，不需要额外在箱体上开孔。另外箱体的所有内角都做了R3mm的圆角处理，避免加工或者安装时划伤施工人员，也不会在取用器材时剐蹭到灭火器的瓶体或者使用者的衣物。

　　实际项目应用里，这类箱体除了嵌墙安装，也可以通过加装背部挂架实现明装，挂架的孔位和嵌装的固定孔位通用，不需要重新设计孔位，适配不同的建筑墙面条件。门板的喷塑层做了哑光处理，不会在走廊灯光下产生反光，避免干扰人员视线。观察窗的玻璃采用5mm厚钢化玻璃，边缘做了磨边处理，嵌装在门板的卡槽内，用密封胶固定，不会出现玻璃松动脱落的问题。箱体底部预留了两个直径10mm的排水孔，如果日常清洁时有积水进入箱体，可以直接从排水孔排出，不会在箱体内积存导致瓶体锈蚀。
