静音封闭式柴油发电机组外观结构设计

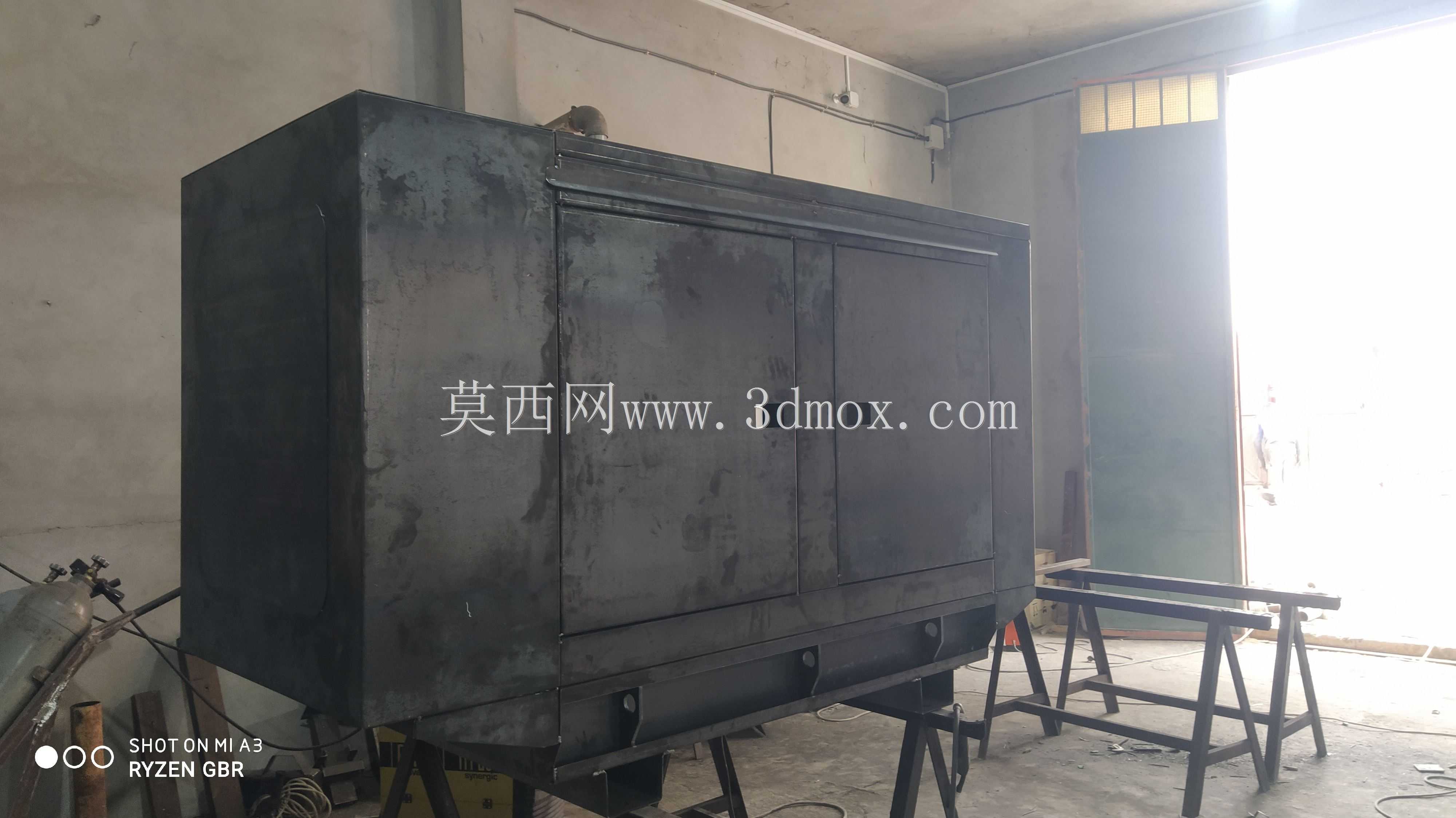

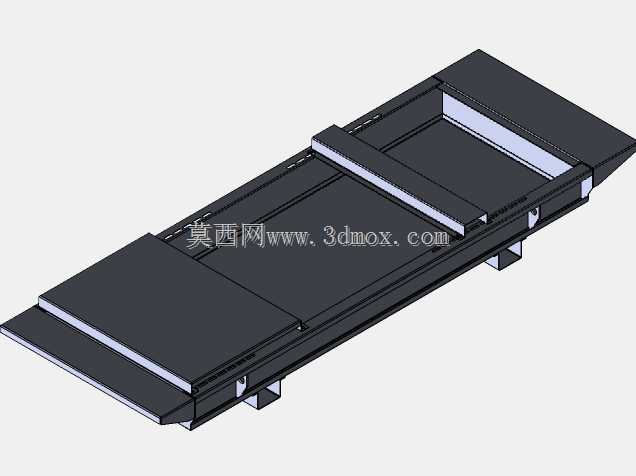

　　这款静音箱式发电机组的结构设计，核心围绕户外固定安装、临时应急供电两类场景的实际需求展开，在做三维结构拆解时能发现，整个箱体的受力逻辑完全围绕机组运行时的振动传递路径做了分层处理。底部的集成底座采用型钢焊接框架结构，预留的四个安装支脚直接对应混凝土基础的预埋螺栓点位，支脚与底座主梁之间预留了15mm的减震垫安装间隙，安装时不需要额外做二次钢架适配，只要基础平整度误差控制在5mm以内，就能直接落位固定，底座侧边的吊装槽位完全贴合常规叉车叉齿、吊装带的作业尺寸，不需要额外焊接吊耳就能完成场内转运与吊装就位。

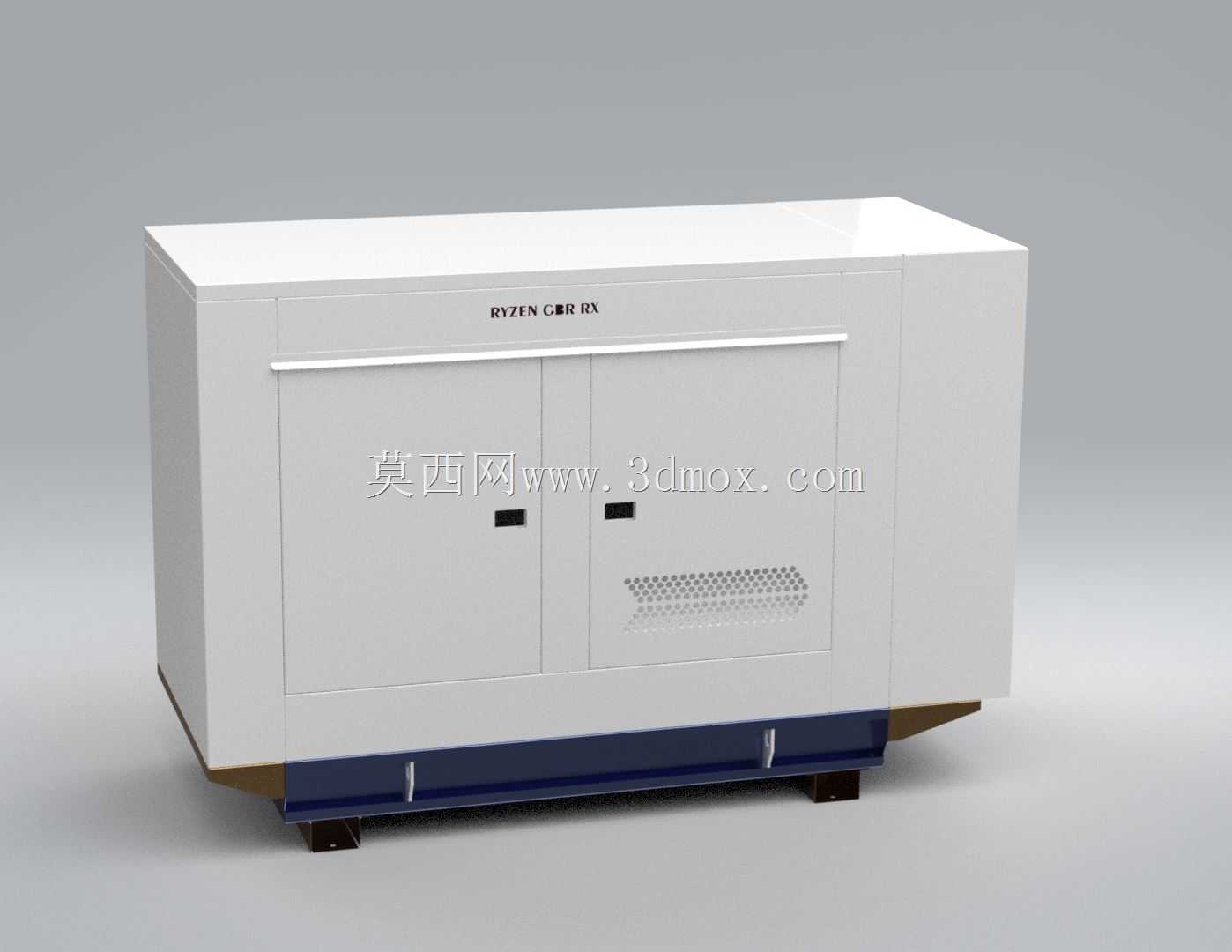

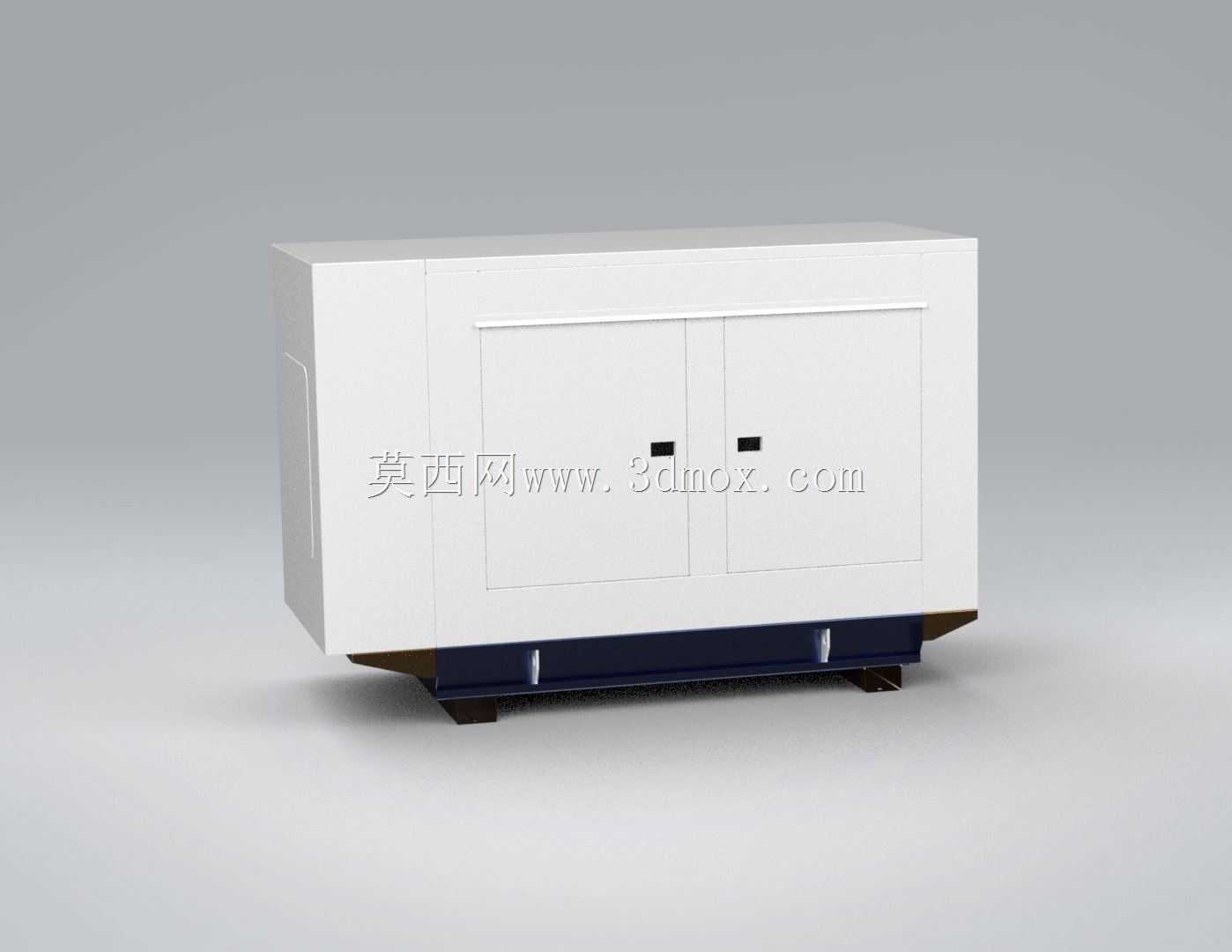

　　箱体的外壳采用模块化拼装设计，左右两侧的检修门采用内嵌式铰链结构，门体边缘的密封胶条预留了2mm的压缩余量，关闭后能完全阻隔机组运行时的高频噪音向外传递，同时能阻挡户外雨水、扬尘进入机组内部，满足IP54级别的户外防护要求。正面的两扇对开检修门对应机组的核心维护点位，日常更换机油滤芯、空气滤芯、检查燃油液位时，不需要拆除整个箱体面板，单扇门的开启角度能达到120度，维护作业时工具操作空间不会被门体遮挡。箱体侧面下部的通风格栅采用倾斜百叶结构，叶片角度向下倾斜15度，既能保证机组运行时的冷却风进风量，又能避免雨水顺着格栅溅入内部，格栅内侧预留了防尘网的安装卡槽，后期更换防尘网时不需要拆解箱体结构，直接从外侧就能抽出更换。

　　箱体顶部采用一体化折边设计，没有额外的拼接焊缝，完全避免顶部积水渗漏的问题，顶部的吊装点位做了隐藏式处理，不会破坏顶部的平整性，日常户外放置时不会因为吊装点位凹陷造成积水积灰。箱体正面上部预留了品牌标识的安装平面，不需要额外打孔就能粘贴或固定标识铭牌，标识区域下方的平整平面还可以根据使用需求加装控制屏、急停按钮等操作部件，预留的走线槽已经在箱体结构内部做了预埋，后期加装电气元件时不需要在箱体上重新开孔走线。

　　从结构设计的细节来看，整个箱体的内部空间预留完全匹配主流同功率段柴油发电机组的外形尺寸，机组与箱体内壁之间预留了不小于100mm的通风间隙，冷却风从侧面下部格栅进入后，能顺着机组散热风扇的风向从箱体另一侧的出风口排出，不会在箱体内部形成涡流造成散热不畅。箱体内部的隔音棉粘贴点位做了压条固定结构，避免机组长期运行产生的振动导致隔音棉脱落，压条采用镀锌钢板冲压成型，用自攻螺丝固定在箱体内壁的预设螺孔上，后期更换隔音棉时只需要拆除压条就能完成操作。

　　在做安装边界校核时需要注意，这款机组安装时箱体后侧需要预留不小于800mm的维护空间，用于检修排烟管路、外接电缆接线端子，左右两侧预留不小于600mm的空间就能满足开门维护的需求，不需要预留过大的安装场地，适合在商业综合体地下机房、户外工地临时供电点、通信基站备用电源点位等场地空间有限的场景使用。箱体底部的燃油箱集成在底座框架内部，加油口设置在箱体侧面的小门内，日常加油作业不需要打开大的检修门，加油口的高度距离地面1.2米，符合人工加油的操作高度，不需要借助攀爬工具就能完成加油操作。

　　整个箱体的表面处理采用户外粉末喷涂工艺，涂层厚度不小于80μm，能适应户外高湿、高盐雾的使用环境，长期放置不会出现涂层脱落、壳体锈蚀的问题。箱体的所有拼接缝隙都打了密封胶处理，即使在暴雨天气下也不会出现渗水情况，完全满足户外长期放置的使用要求。从三维建模的结构分层来看，整个模型把箱体外壳、底座框架、检修门、格栅、支脚等部件都做了独立的结构拆分，每个部件的连接点位、安装孔位都做了精准还原，不管是做结构改进设计，还是做安装布局模拟，都能直接提取对应部件的尺寸参数做校核，不需要重新测绘基础结构。
