UCF204方形外球面带座轴承结构设计

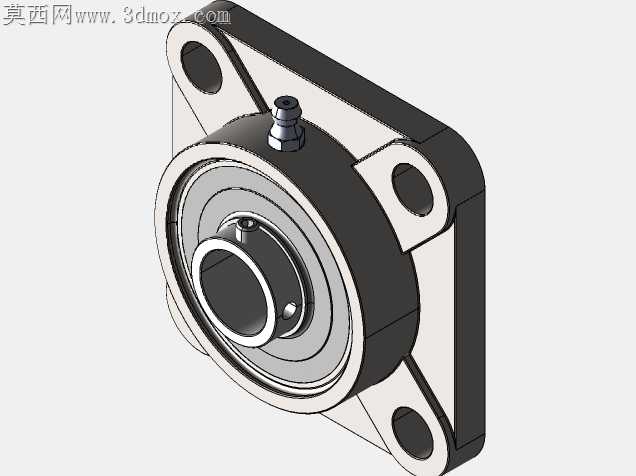

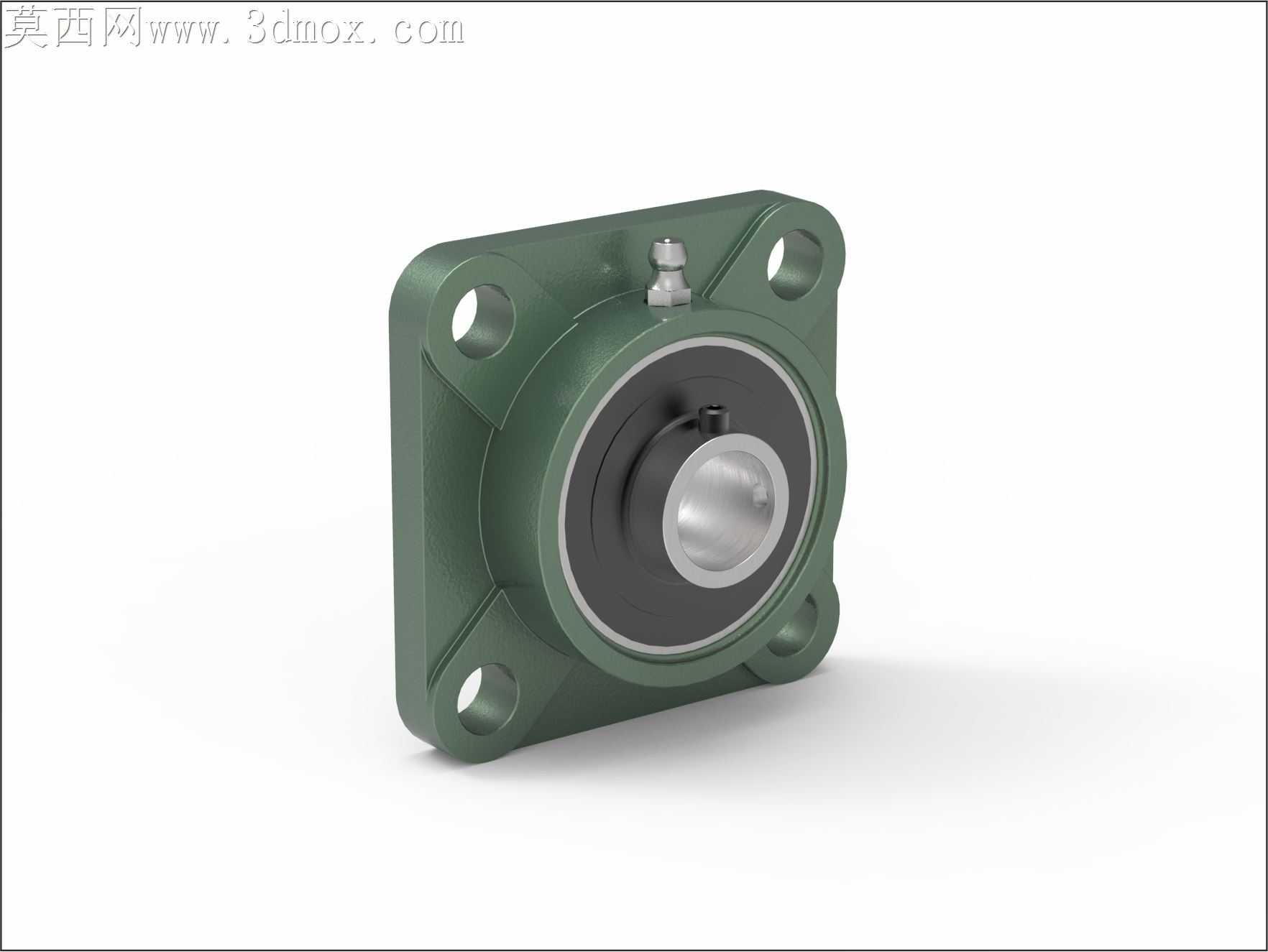

现场带座轴承安装常遇到座体孔位同轴度偏差导致轴系卡滞、注油嘴位置干涉无法补脂、铸造圆角应力集中引发座体开裂的问题，这款UCF204方形带座外球面轴承的结构设计，完全围绕加工适配的核心逻辑打磨细节。方形安装座的四个安装孔做了锪平沉台处理，沉台深度严格匹配常用M10内六角螺栓的头部高度，加工时无需额外锪孔工序，普通钻床即可完成孔位加工，避免现场安装时螺栓头部突出刮碰周边防护件，沉台与安装孔的同轴度公差控制在0.05mm以内，螺栓穿入时不会出现别劲卡滞的情况，哪怕是新手装配也能快速对位。轴承内圈的顶丝孔位置做了局部加厚处理，常规带座轴承顶丝锁紧时容易出现内圈变形抱死轴颈的问题，加厚区域的壁厚比普通款增加0.8mm，锁紧顶丝时应力会均匀分散到内圈整个壁厚，不会出现局部形变卡滞轴的情况，顶丝孔口做了120度倒角，装配时顶丝能顺畅导入孔位，不会出现螺纹错牙滑丝的问题。注油嘴的安装位置特意选在方形座的侧边棱线45度方向，避开了安装螺栓的操作空间，也不会和轴端的联轴器、链轮等传动件产生干涉，日常维护时黄油枪可以直接对准注油嘴补脂，不需要拆卸周边任何附件，注油通道的内壁做了抛光处理，润滑脂注入时不会在通道内残留堵塞，能直接到达轴承滚动体的摩擦面。座体与轴承外圈的配合面做了微锥度设计，锥度控制在1:30，压装轴承外圈时不需要过大的压力就能到位，同时配合面的接触面积能达到85%以上，轴承运转时不会出现外圈在座体内打滑跑圈的问题，座体的四个边角做了R5的铸造圆角，避免直角处的应力集中，在承受冲击载荷时不会从边角处开裂，适配农机、输送线这类有振动冲击的工况。轴承两端的密封槽做了双道卡槽设计，可以同时安装骨架油封和防尘盖，多粉尘的工况下粉尘不会进入轴承内部，密封件更换时直接抠出旧件压入新件即可，不需要拆卸整个轴承座，维护成本大幅降低。
