叠片式蜗壳污泥脱水处理设备结构

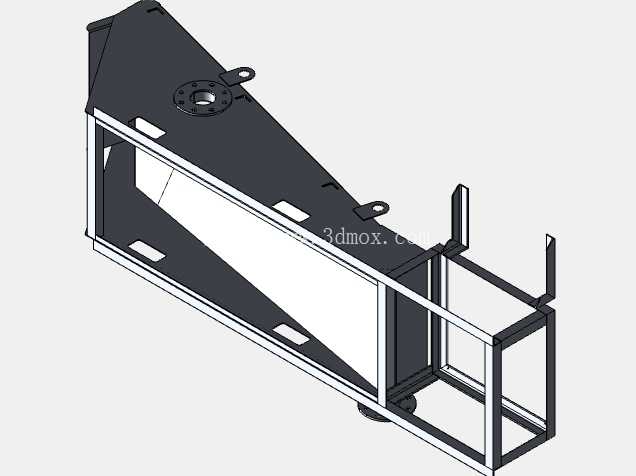

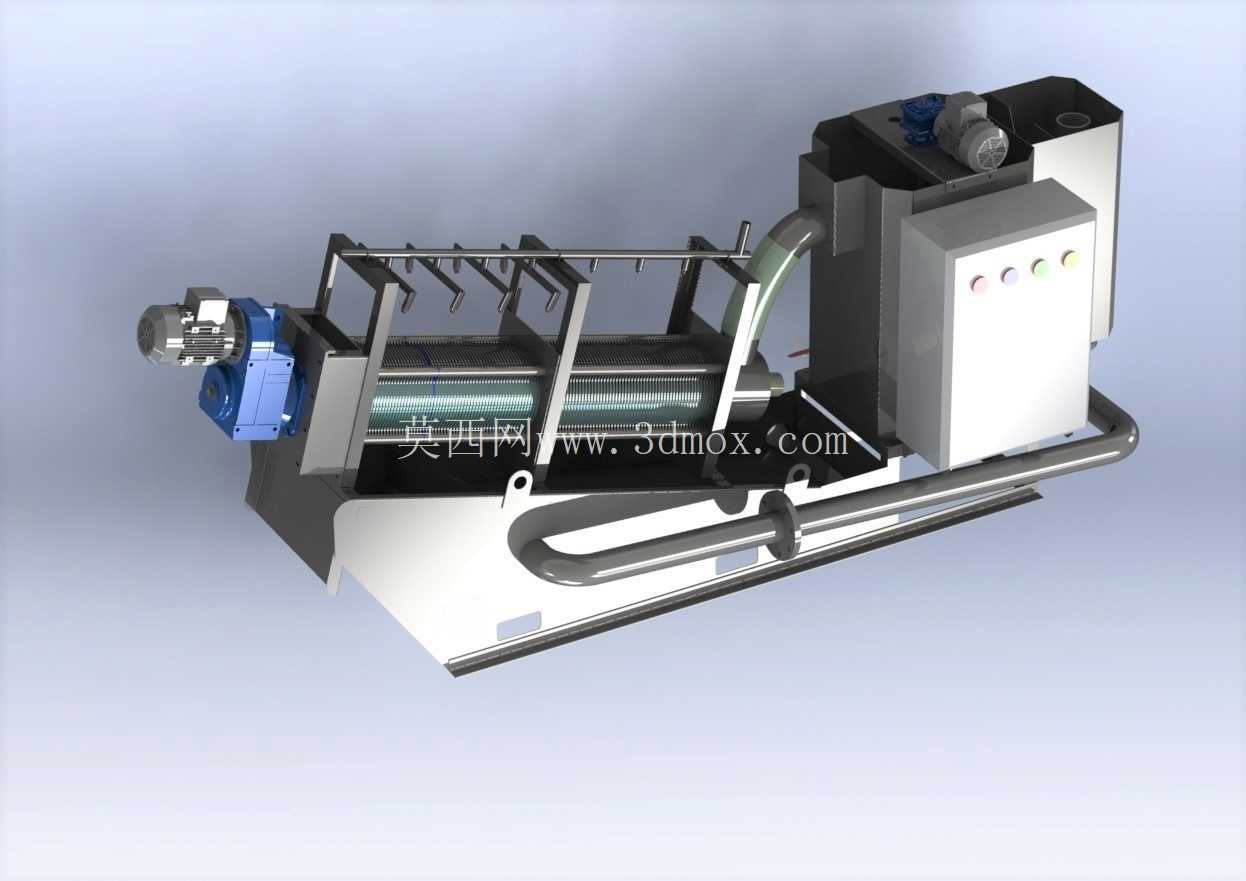

　　在市政污水处理厂、工业废水处理站的污泥减量化处理环节，叠片蜗壳式脱水设备是替代传统板框压滤、带式压滤的主流连续运行设备，这套三维结构完整还原了设备从进料到出泥的全部流道与传动布局，可直接用于结构校核、安装布局模拟与非标改型参考。从现场安装边界来看，设备整体采用撬装式集成设计，底座采用型钢焊接框架作为承载主体，所有功能部件均预装在底座框架上，现场仅需对接进料管、滤液排放管、出泥口与供电线路即可完成部署，无需额外浇筑复杂设备基础，适配中小型污水处理站的紧凑安装空间，也可作为车载式移动污泥处理站的核心处理单元使用。

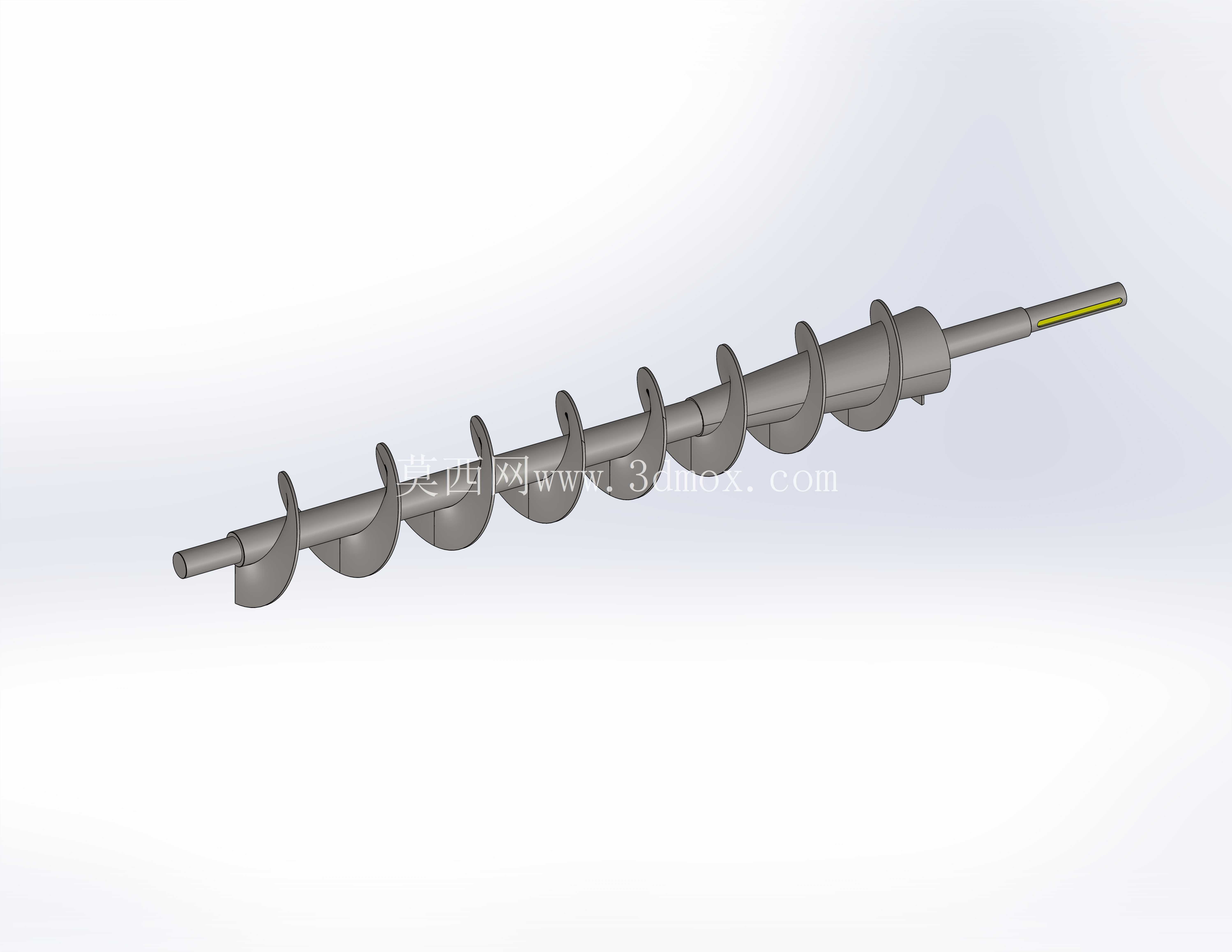

　　设备核心脱水段采用固定叠片组构成的蜗壳腔体作为过滤载体，叠片间预留微米级过滤缝隙，腔体内布置变螺距螺旋推送轴，螺旋轴从进料端到出泥端螺距逐步缩小、轴径逐步增大，在推送污泥的过程中逐步缩小腔体内容积，形成持续递增的挤压力，将污泥中的水分从叠片缝隙中挤出，滤液沿叠片间隙流入底座下方的集液槽统一排放，脱水后的泥饼则从末端背压板间隙持续排出，整个过程无需高压冲洗滤布，运行过程中滤缝可通过螺旋轴的转动实现自清洁，避免传统过滤设备常见的滤孔堵塞问题，可适配含油污泥、生化剩余污泥、工业絮凝污泥等多种不同性状的污泥处理场景。

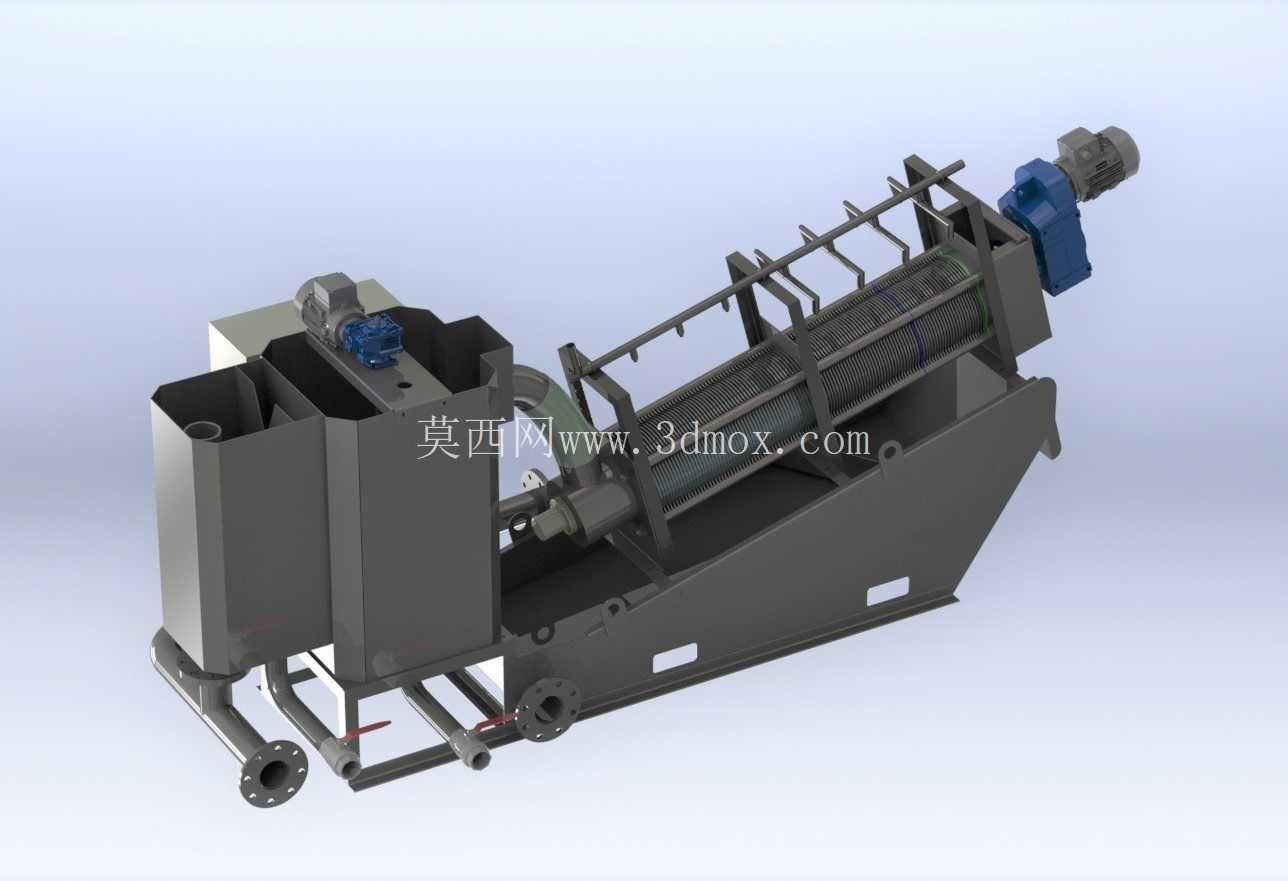

　　传动系统采用减速电机直连螺旋轴输入端，电机与螺旋轴之间设置扭矩过载保护结构，当进料浓度波动导致腔体内阻力超过设定阈值时，可自动触发停机保护，避免螺旋轴卡滞损坏传动部件；设备进料端设置立式絮凝搅拌槽，污泥与絮凝剂在槽内完成充分混合反应后，靠重力自流进入脱水腔体，无需额外设置进料泵加压，减少了进料环节的设备投入与维护点。电控箱体集成在设备侧部的支架上，面板上设置运行、故障、急停等状态指示按钮，箱体内部预留PLC扩展接口，可接入厂区中控系统实现远程运行状态监控与参数调整，设备侧部布置的冲洗管路仅需在每日停机后运行数分钟，即可完成叠片组的深度清洁，无需人工拆解清洗，大幅降低日常运维工作量。

　　从结构设计细节来看，螺旋轴叶片表面做了耐磨堆焊处理，叠片采用不锈钢材质冲压成型，与污泥接触的所有部件均采用耐腐蚀材质制作，可适应污水处理场景下的弱腐蚀环境；出泥端的背压板采用配重式可调压力结构，可根据污泥处理量与泥饼含水率要求调整背压间隙，无需更换部件即可适配不同的处理工况。设备整体的管线布局全部沿底座框架内侧排布，避免外露管线在运行过程中被磕碰损坏，同时也减少了设备整体的占地宽度，适配狭窄车间内的设备排布需求；动定叠片的装配公差控制在0.1mm以内，既保证了过滤缝隙的均匀性，避免跑泥现象，也减少了叠片之间的运行磨损，延长核心过滤部件的使用寿命。在实际选型应用中，这套结构可根据处理量需求调整螺旋轴直径与脱水段长度，单台设备的处理量可覆盖每小时5立方米到30立方米的湿污泥处理需求，出泥含水率可稳定控制在60%到80%区间，满足污泥后续填埋、焚烧、堆肥处置的含水率要求，相比传统脱水设备，整体能耗降低40%以上，冲洗用水量减少90%，非常适合中小型污水处理站点的污泥减量化处理需求，也可用于食品加工、养殖、印染等行业的废渣脱水处理场景。
