工业级水处理成套集成装置三维结构

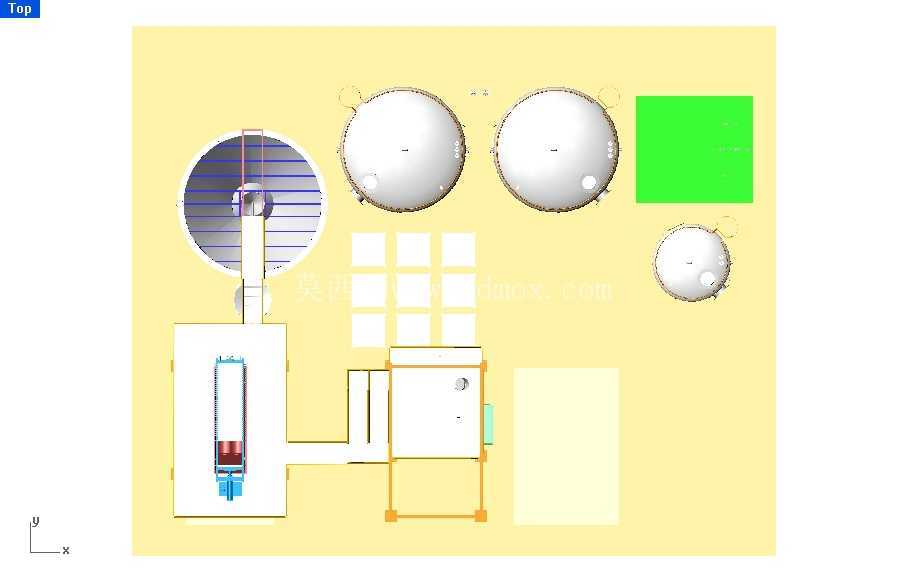

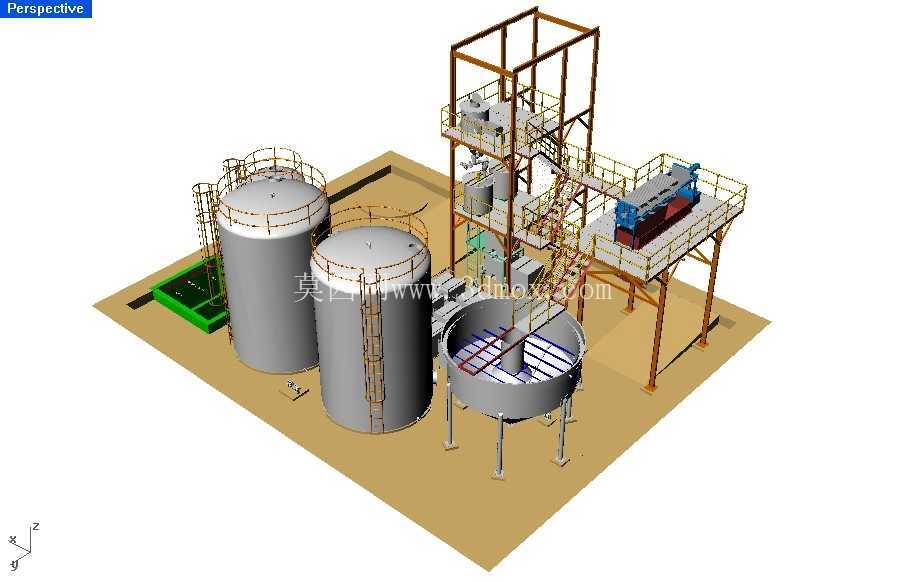

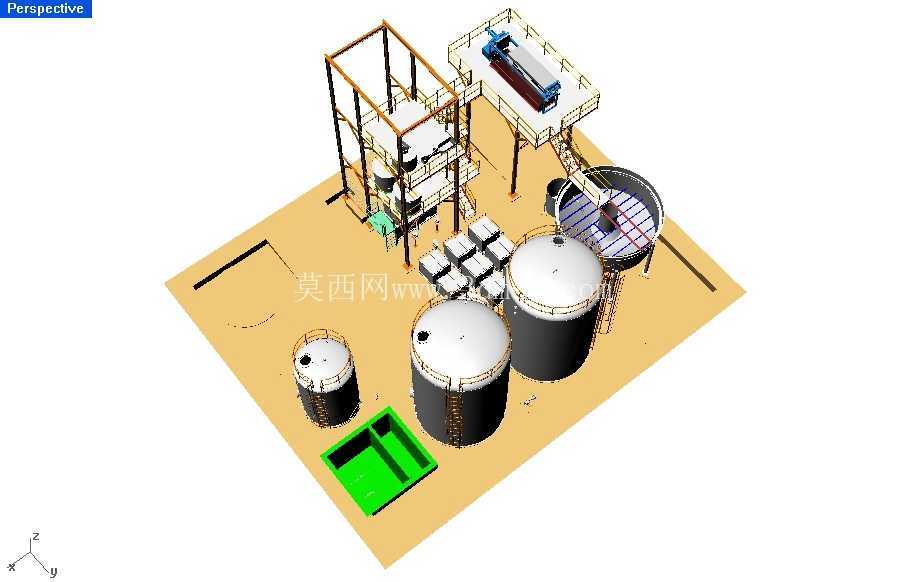

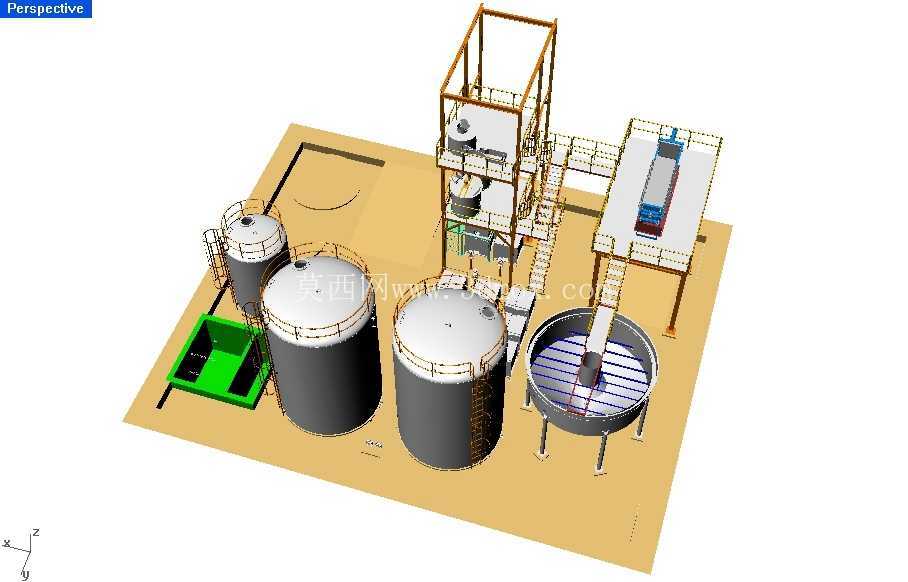

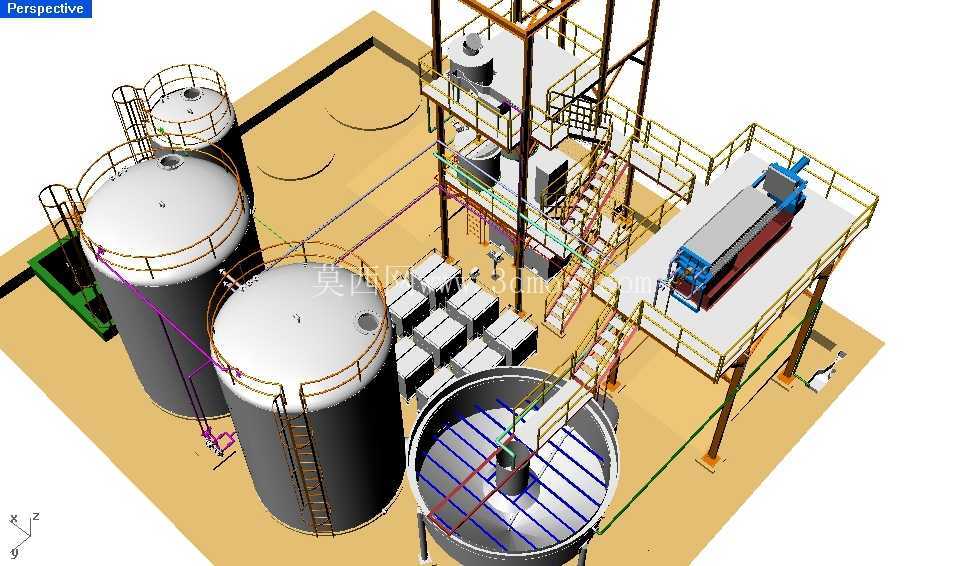

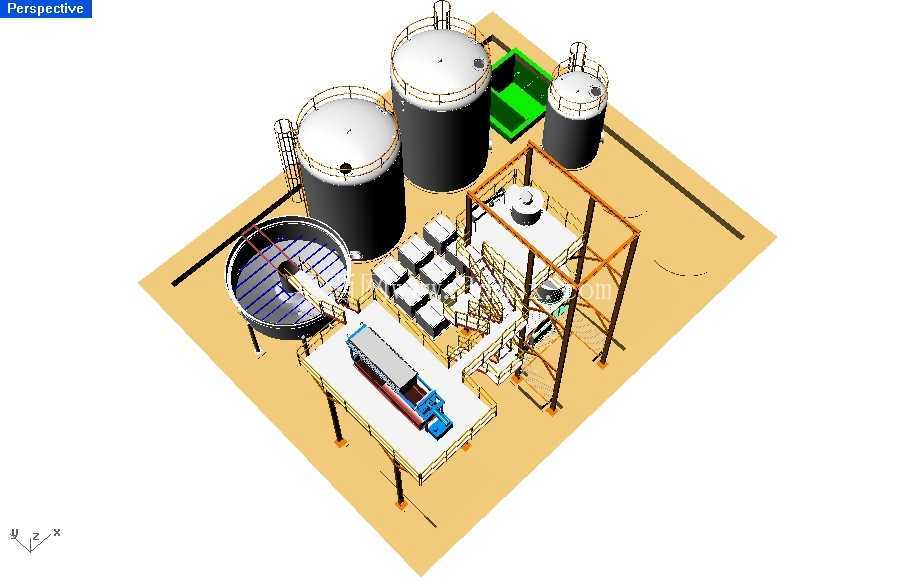

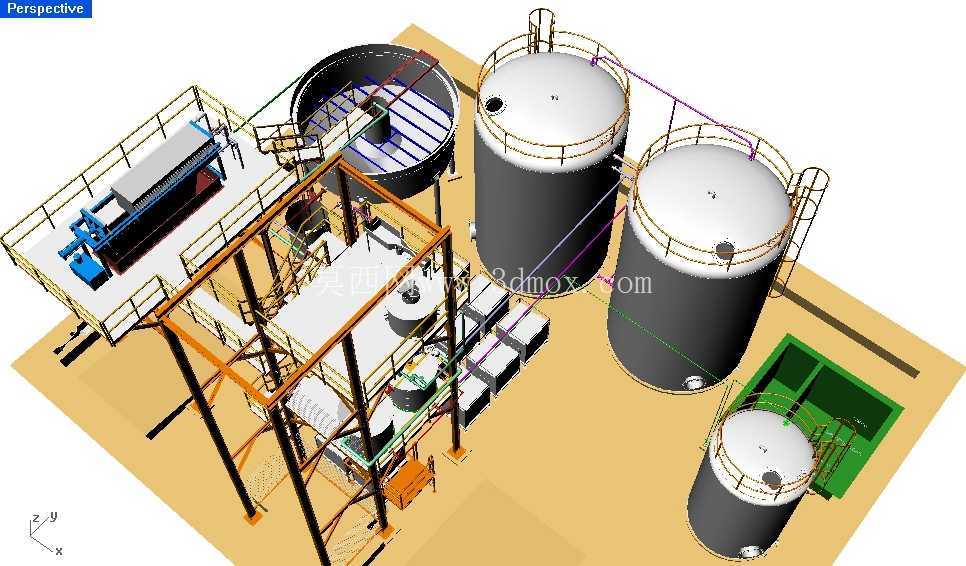

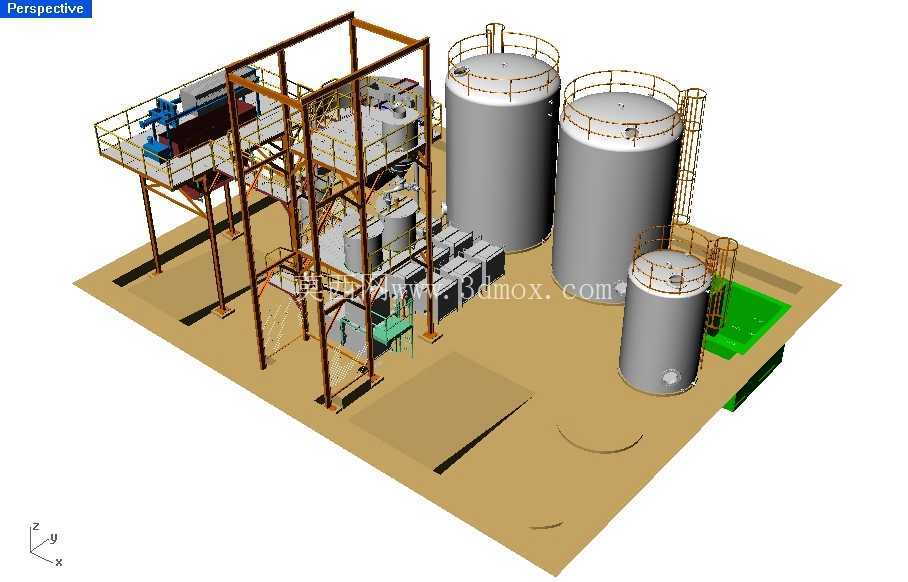

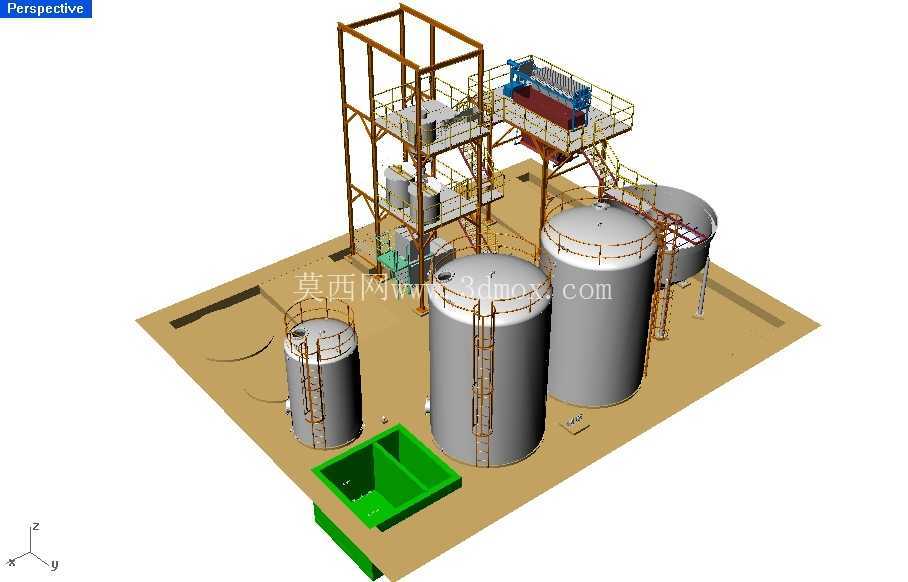

　　这套水处理集成装置的三维结构，完整还原了工业现场中小型水处理工段的实际布置形态，整套装置采用撬装集成式设计思路，将多工艺单元整合在统一的钢制安装底座上，减少现场安装的管线对接工作量与土建施工成本，适配厂区零散水处理点位、中小型生产废水预处理、循环水旁滤处理等多种应用场景。从结构布局来看，装置左侧设置锥底沉降单元，锥斗角度按照固体颗粒物自然滑落角度设计，配套的溢流堰结构做了等宽开孔处理，保证进水布水均匀，避免短流影响沉降效果，沉降单元顶部设置防护栏杆与巡检通道，方便运维人员定期清理沉渣。

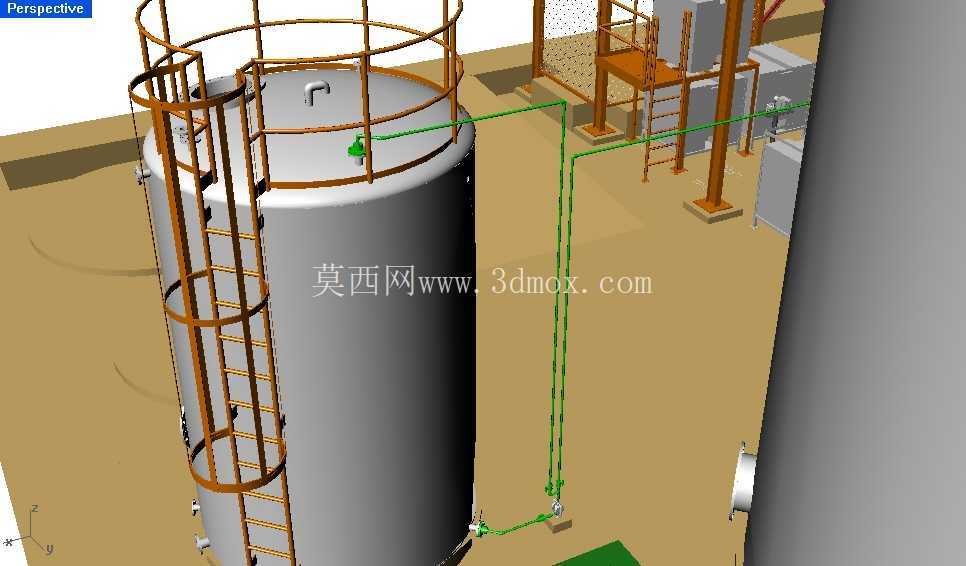

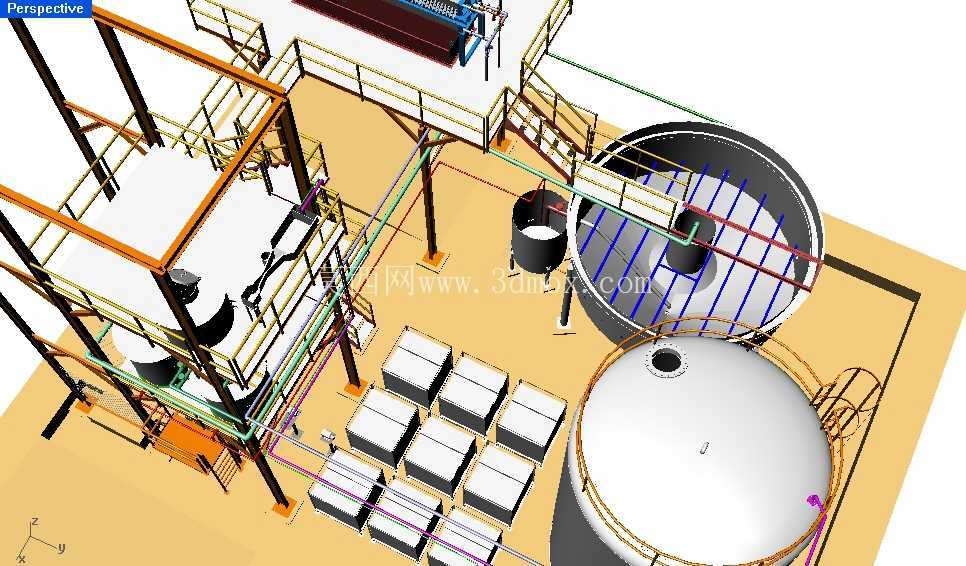

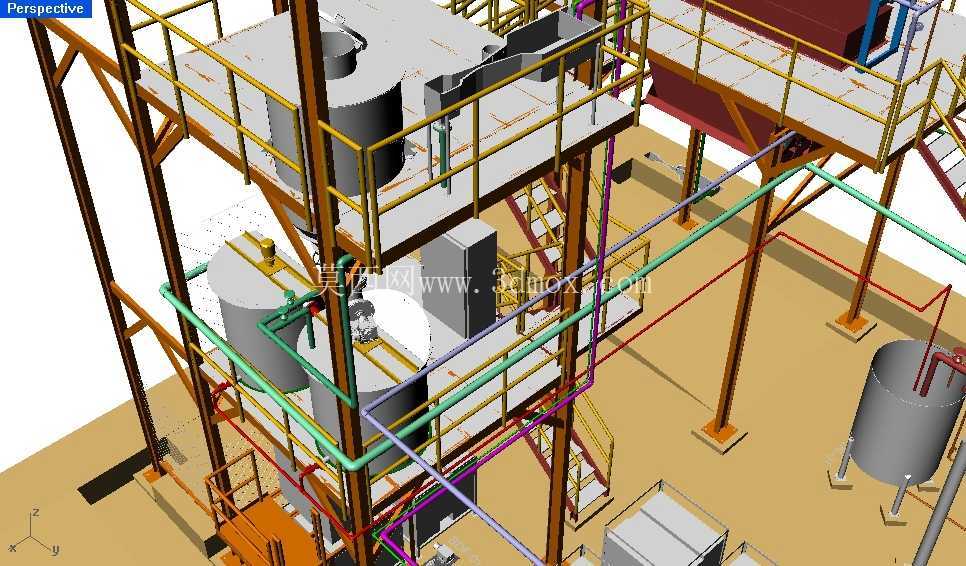

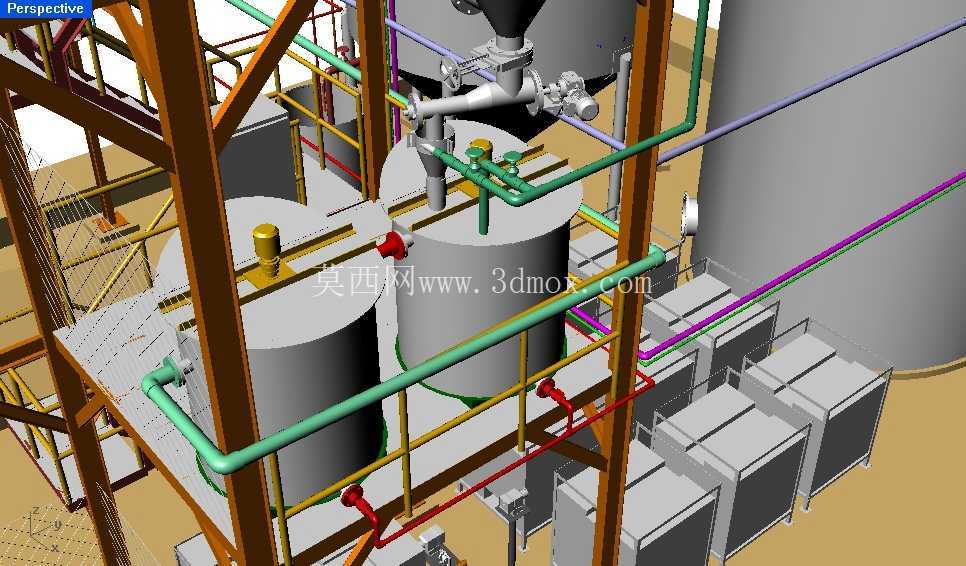

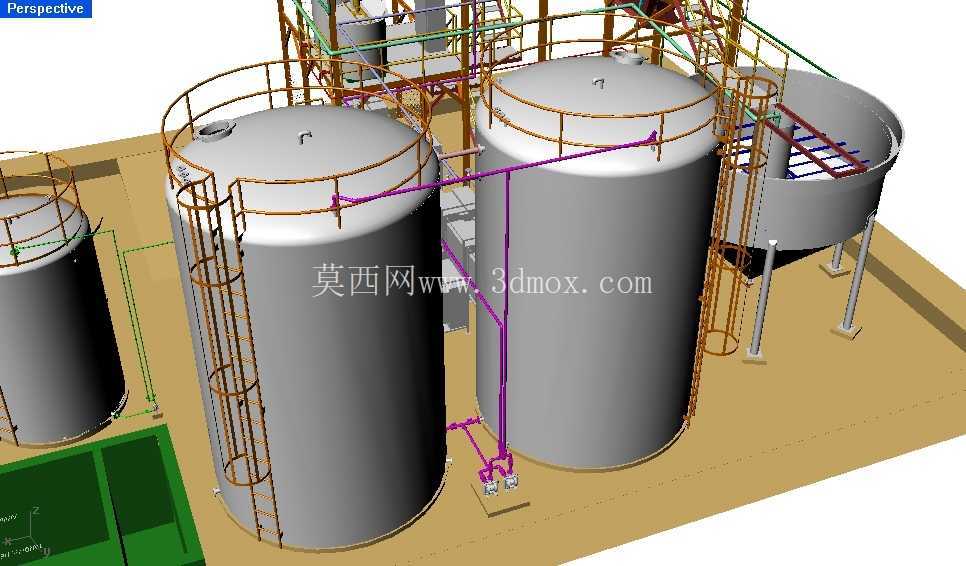

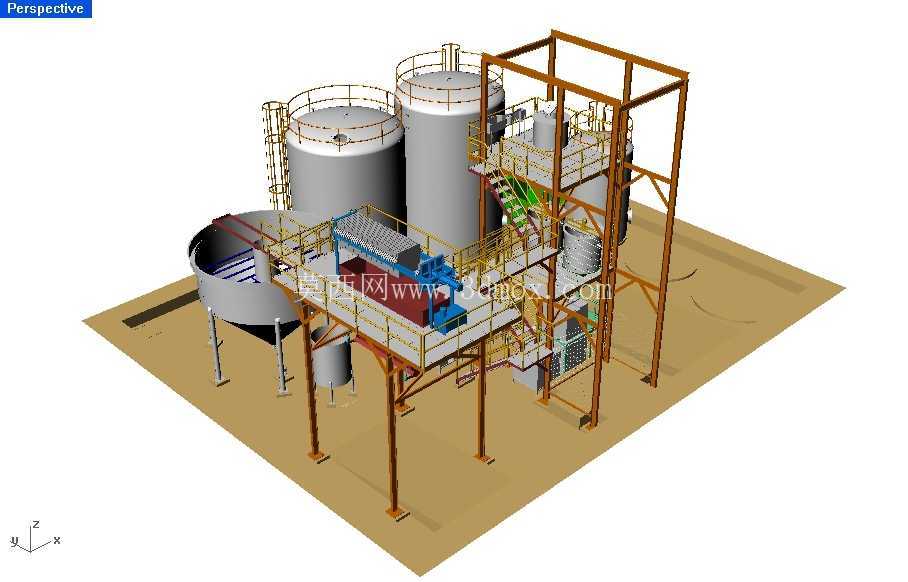

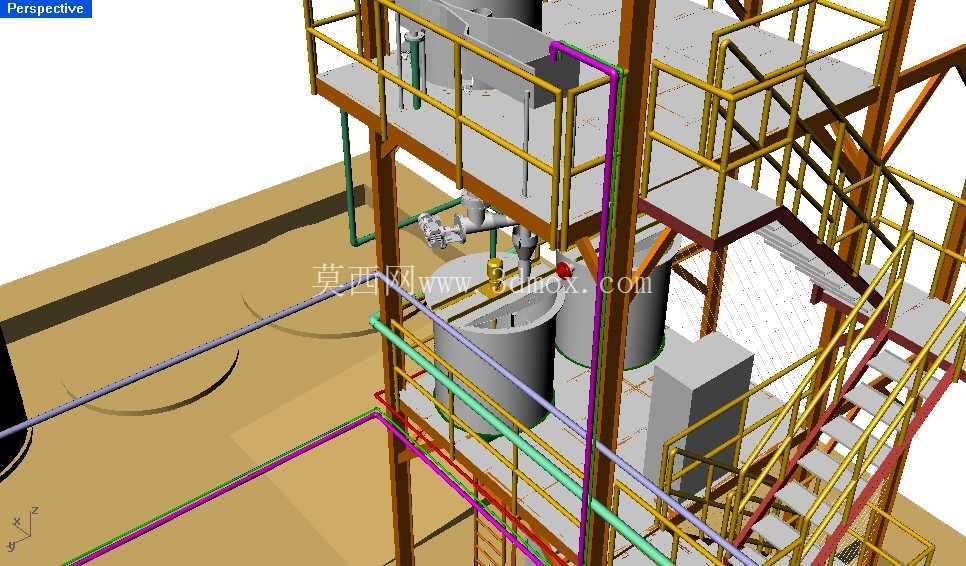

　　装置中部靠后位置设置两台立式圆柱储水罐体，罐体顶部配置带护栏的操作平台，直爬梯沿罐体侧壁布置，爬梯踏步做了防滑凸起结构设计，罐体侧壁预留液位计安装接口、人孔结构与进出水管路接口，人孔位置距离操作平台高度控制在人体工程学适宜操作范围内，无需额外登高即可完成启闭操作。装置右侧的多层钢框架结构是整套设备的核心处理单元承载区，框架采用H型钢做主承重梁，层间铺设花纹钢板做操作平台，平台边缘设置150mm高挡水台，避免冲洗废水或管路漏液沿层间滴落至下层电气元件区域，框架各层根据处理工艺顺序依次布置加药单元、过滤单元、泵组与管路阀组，管路走向沿框架立柱与横梁排布，每隔一定距离设置管卡固定，避免设备运行时管路振动产生异响或焊缝开裂。

　　整套装置的安装边界在建模时做了充分考量，底座边缘预留了叉车孔位与吊耳结构，方便设备整体转运与吊装就位，设备外围的操作通道宽度满足单人侧身巡检与小型工具搬运的空间需求，所有突出的管路法兰、阀柄位置都避开了巡检通道的通行净空，避免运维人员磕碰受伤。从设计逻辑上，建模过程中对各工艺单元的标高做了匹配设计，利用重力流完成沉降单元到后续储水单元的水体输送，减少提升泵的配置数量，降低设备运行能耗，泵组的布置位置预留了足够的检修拆卸空间，可在不拆解周边管路的情况下完成泵体的更换与维护。

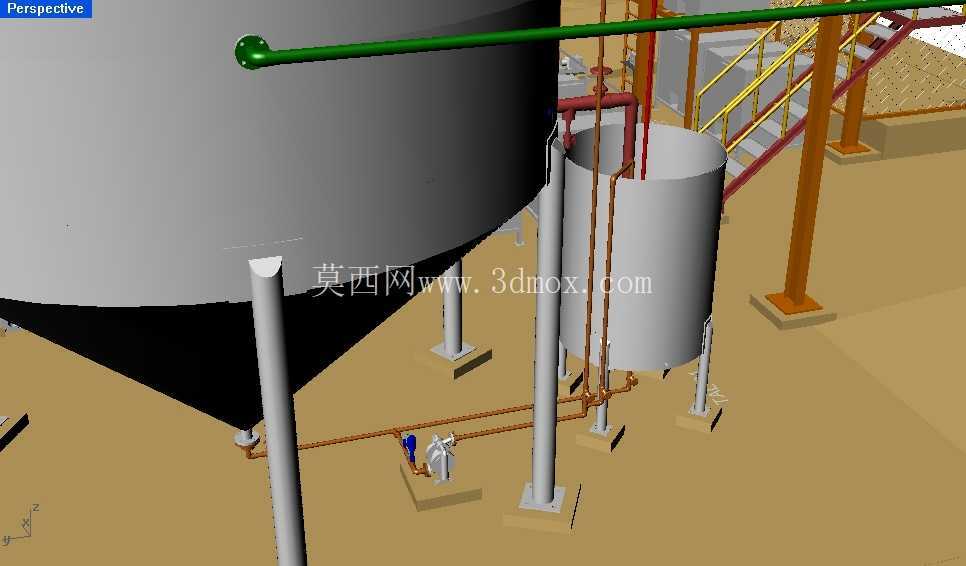

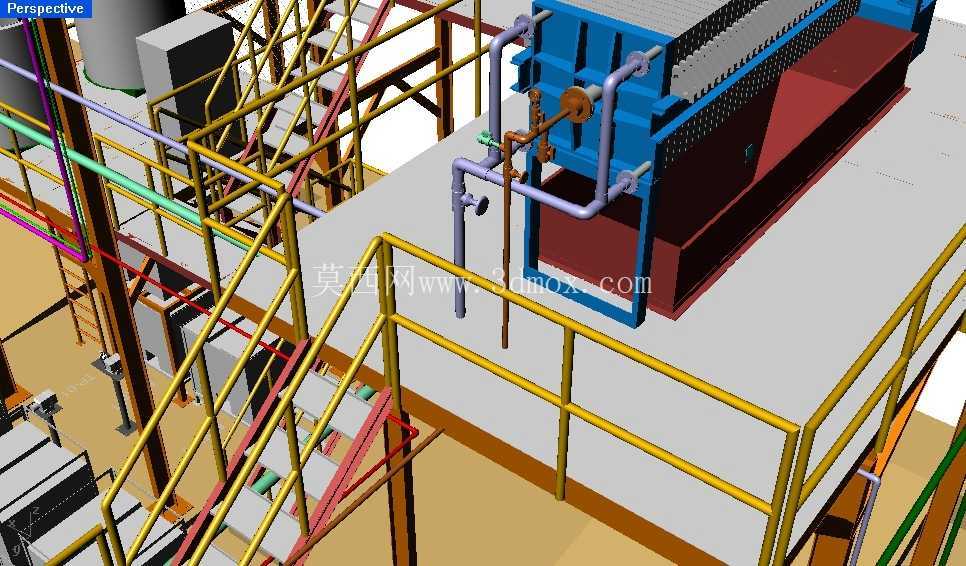

　　钢平台的护栏高度按照工业防护标准设置，横杆间距与踢脚板高度都符合现场安全规范要求，所有钢结构的连接节点都做了螺栓连接与焊接结合的设计，既保证运输过程中的结构强度，也方便现场根据实际场地情况做局部调整。罐体的壁厚根据储水高度对应的静压值做了匹配选型，罐顶设置呼吸阀接口，避免进水排水过程中罐内产生正负压造成罐体变形，锥底沉降单元的排渣口设置在锥斗最低位置，配套的阀门操作手柄延伸至外侧巡检通道处，无需进入设备内部即可完成排渣操作。整套装置的管路配色做了区分设计，不同功能的管路采用不同标识色，方便运维人员快速识别管路走向与内部介质，电气布线沿框架专用穿线管排布，与水管路保持足够的安全距离，避免管路漏液造成电气短路风险。
