扭转扁平式导电连接铜排结构设计

这类扭转扁平铜排属于电气回路里的硬连接构件，日常在高低压配电柜、新能源储能模组、工业变频器、大功率整流设备的母排连接场景里十分常见，核心作用是在两个存在空间角度偏差的接线点位之间，完成大电流的稳定导通，避免多段直排拼接带来的接触电阻升高、连接点发热的问题。不同于常规平直铜排只能适配同平面的接线端，这款构件通过中段的扭转结构，直接将两端的安装面调整到互相垂直的角度，刚好适配很多电气柜内部元器件安装面存在90度夹角的布局，不用额外增加转接排，也能减少螺栓连接点的数量，从结构上降低回路故障点。

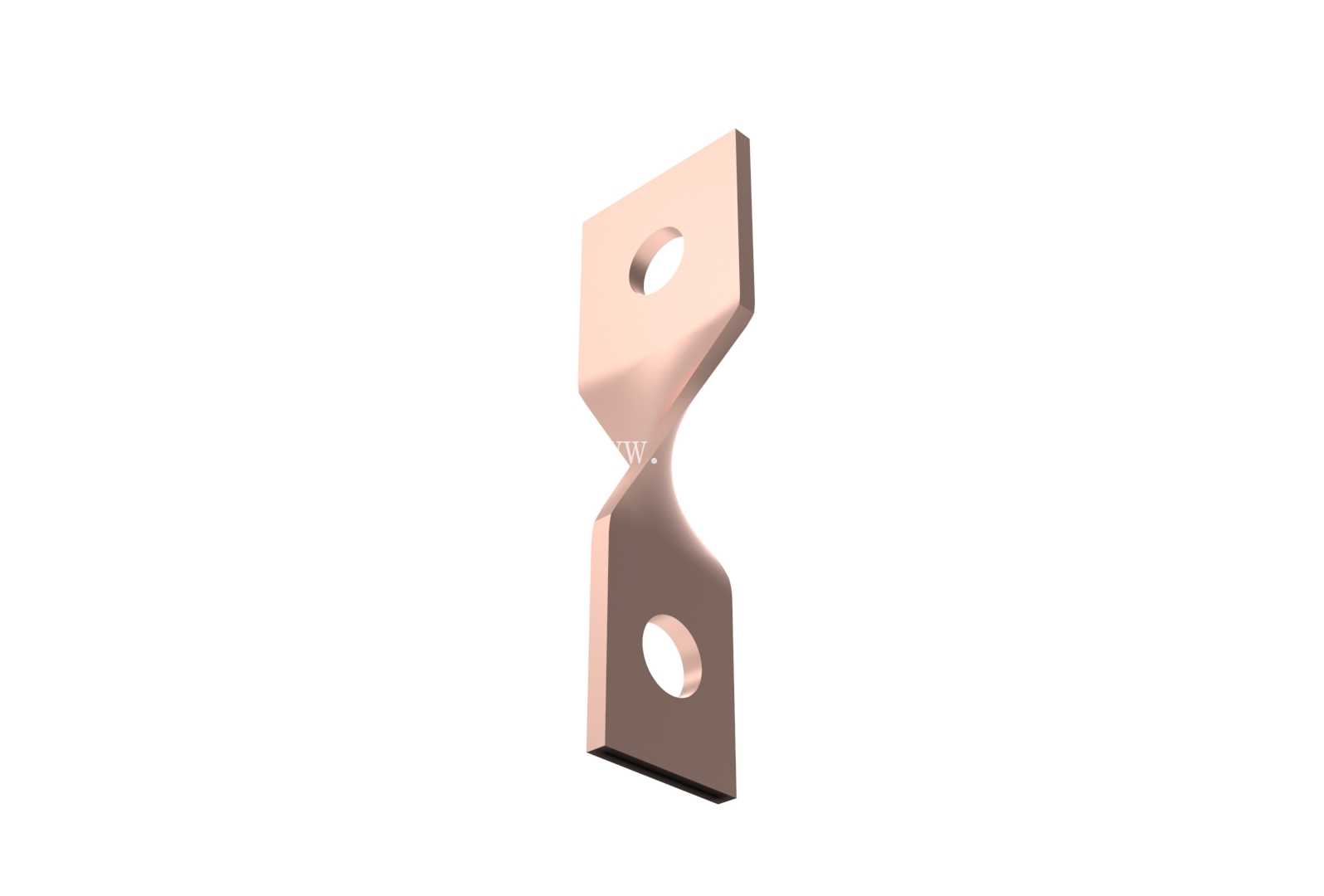

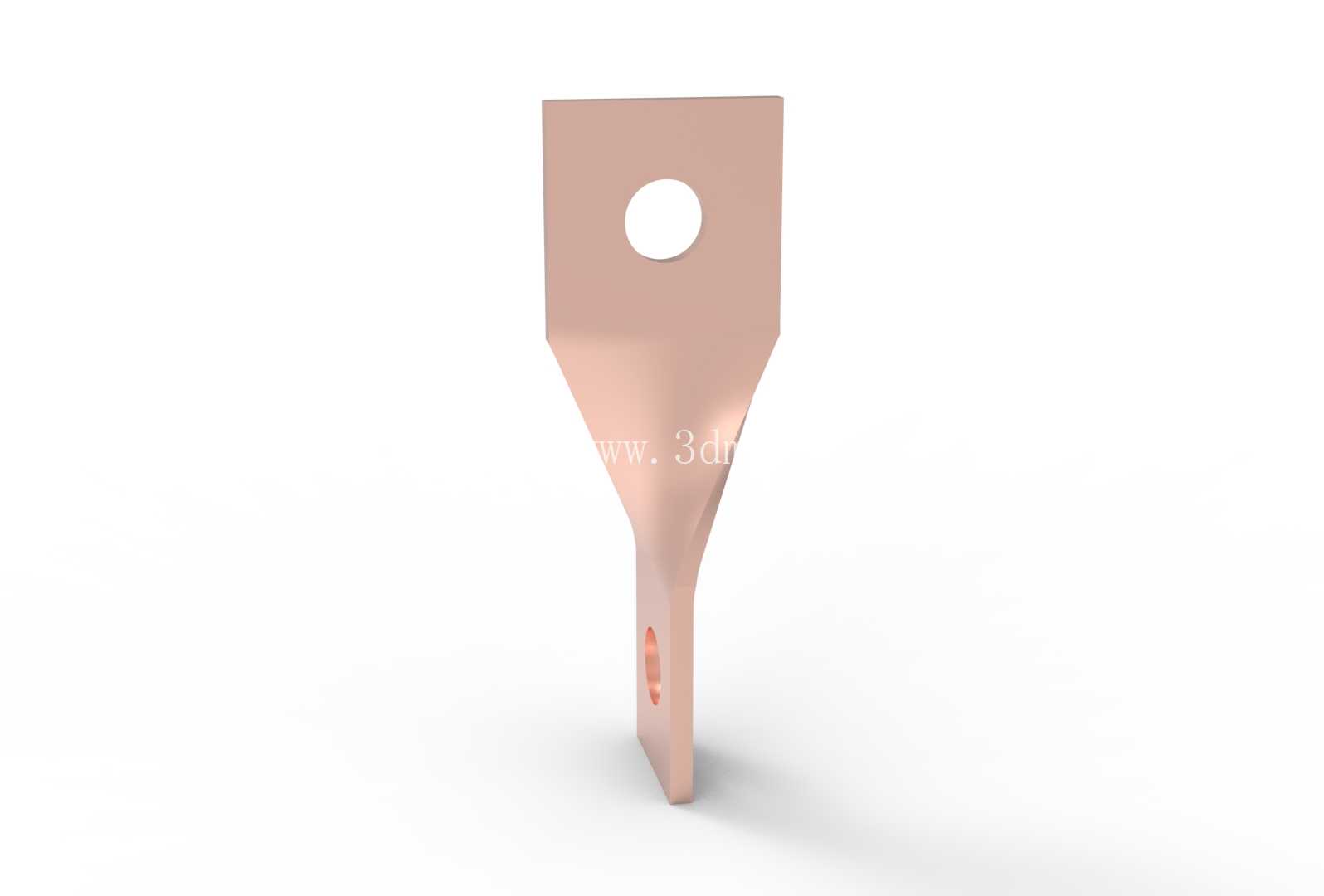

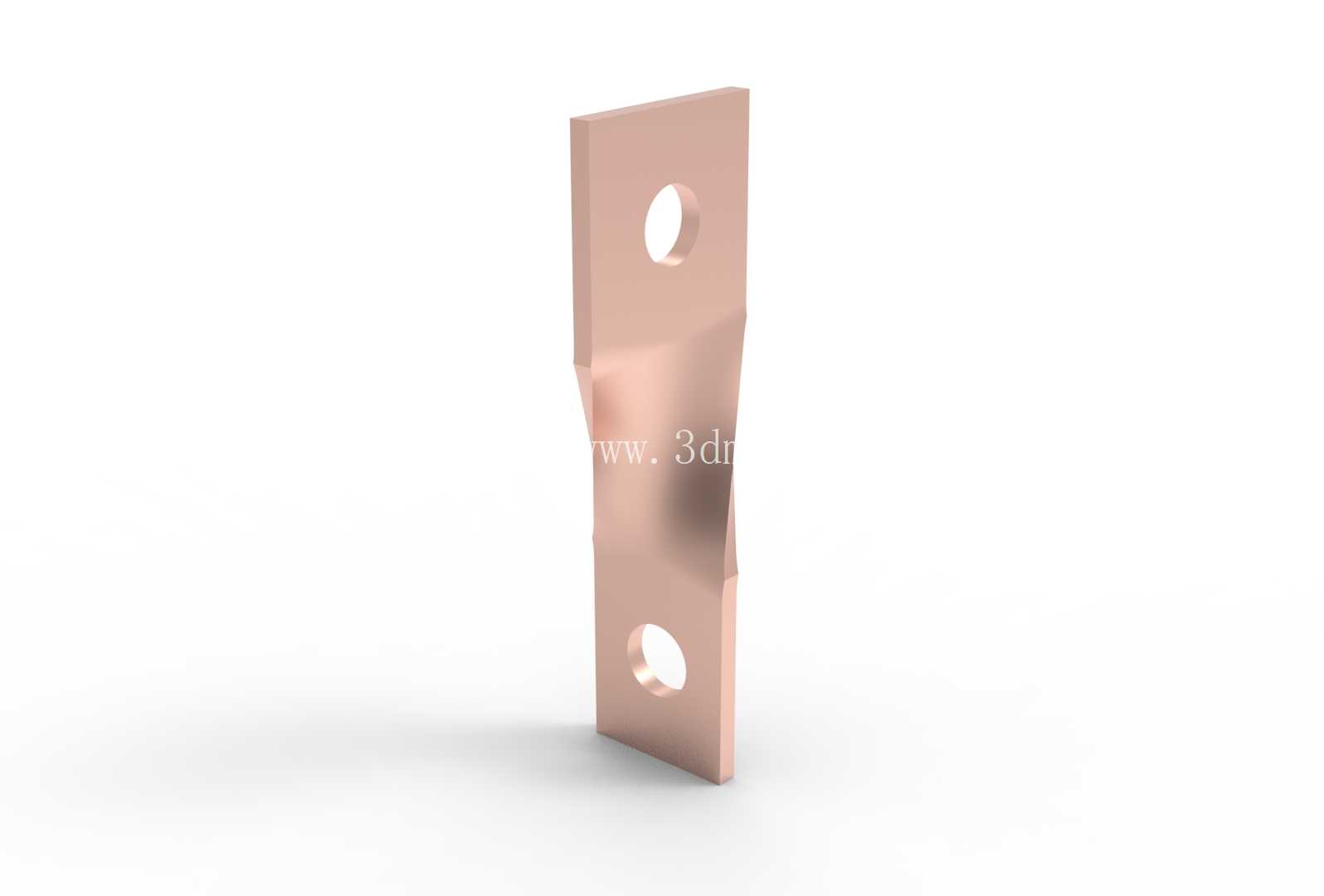

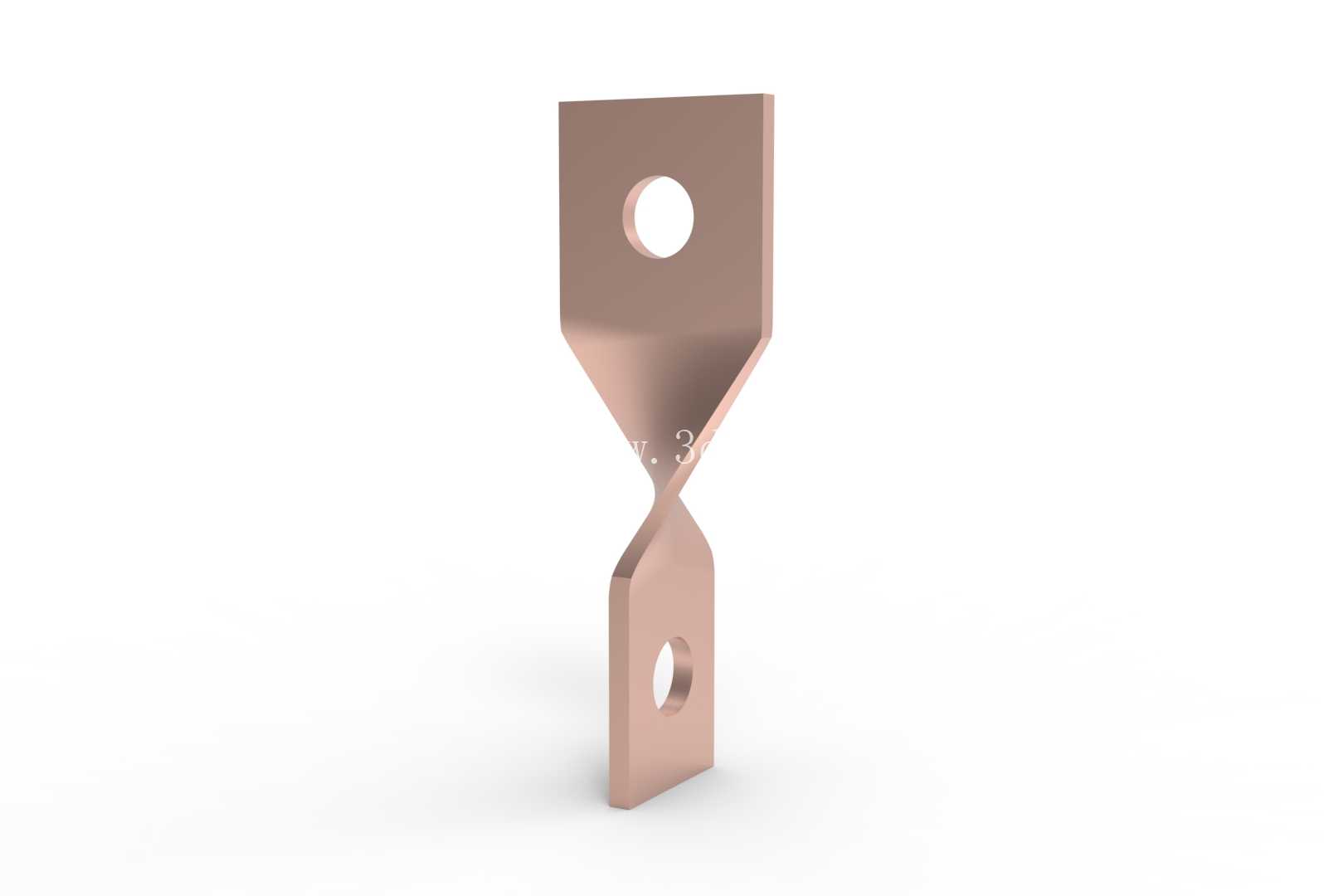

从结构设计逻辑来看，两端的安装片都做了平直处理，每端预留一个圆形安装通孔，孔位的位置避开了片体边缘，保证螺栓锁紧时片体受力均匀，不会出现边缘撕裂的问题；片体从安装端向扭转段过渡的位置做了收窄的锥形渐变，不是突然收径，这样能让电流在通过截面变化区域时分布更均匀，避免局部电流密度过高引发的局部过热，同时渐变结构也能提升扭转段的结构强度，减少安装时受外力产生的应力集中。中段的扭转段做了平滑的扭转弯折，没有锐角折边，一方面是避免锐角位置的电场集中，降低高压场景下的尖端放电风险，另一方面平滑扭转的结构在承受安装应力、设备运行震动时，能通过自身微小的形变吸收部分震动能量，避免长期震动下连接螺栓松动或者铜排本身产生疲劳裂纹。

实际选型适配时，需要先确认两端安装面的空间夹角，这款构件的扭转角度刚好适配90度垂直布局的接线端，两端安装孔的中心距要匹配对应接线端子的孔位间距，安装片的宽度和厚度要根据回路的额定载流量来选择，保证长期通流时温升在标准允许范围内。安装边界上，两端的安装平面都要保证足够的平面度，和接线端子贴合时缝隙不能超过0.1mm，否则会增大接触电阻；螺栓锁紧时要按照对应规格的扭矩要求操作，避免扭矩过大压伤铜排表面，或者扭矩不足导致接触不良。铜排表面一般做镀锡或者镀镍处理，图中呈现的铜本色状态也可根据使用场景做表面镀层，提升抗氧化能力，降低接触电阻，适合在干燥无强腐蚀的工业电气环境下长期使用。

在设备内部布局时，这类扭转铜排可以有效压缩接线空间，相比用软铜辫转接的方式，硬铜排的载流量更稳定，结构强度更高，不会出现软连接长期使用后散股、氧化的问题；相比多段直排加转接块的方案，一体化扭转的结构减少了连接面，装配效率更高，也更方便后期维护检查。设计建模时，扭转段的曲面过渡要保证曲率连续，不能出现截面突变，否则不仅会影响电流分布，还会在冲压或者折弯加工时产生局部应力过大，导致零件成型后出现回弹或者裂纹；两端安装孔的同轴度、安装面的平面度都要标注合理的形位公差，保证安装时能和对接端子完全贴合，不会出现强制装配带来的内应力。
