网格开放式电缆布线桥架结构设计

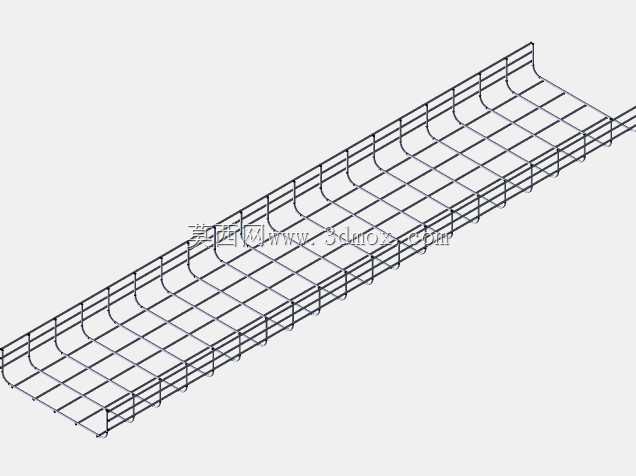

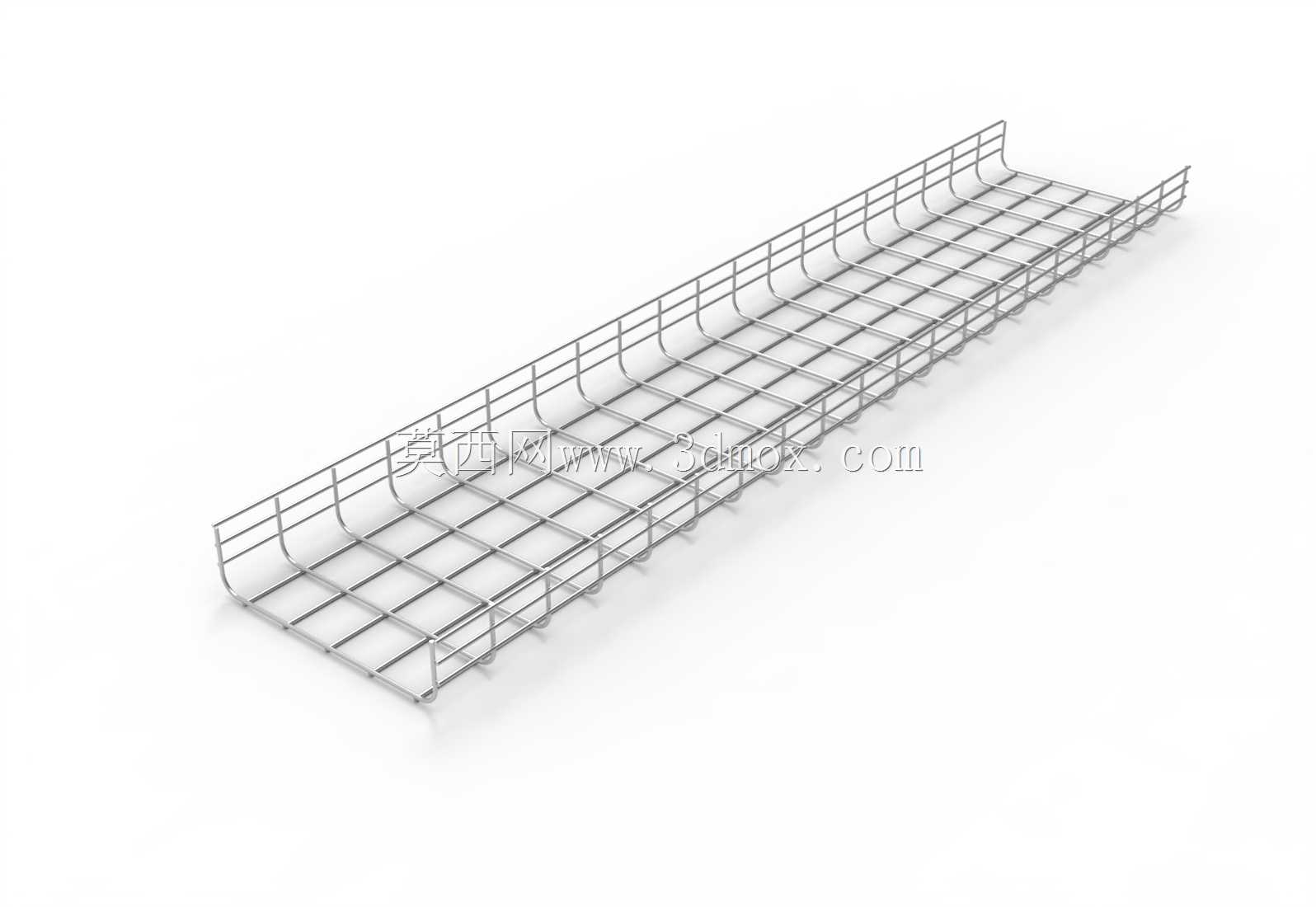

　　在工业厂房配电、数据中心机房布线、自动化产线线缆排布场景中，开放式网格桥架的应用占比逐年提升，这类构件区别于传统槽式、托盘式桥架的封闭结构，凭借通透的网格形态解决了封闭桥架散热差、线缆排查难度高、后期改线成本高的痛点。本次设计的网格桥架采用连续钢丝弯折焊接成型的主体结构，两侧设置向上弯折的挡边，挡边与底部承载网格通过电阻焊点满焊连接，所有焊点位置做了圆弧钝化处理，避免敷设线缆时划伤线缆外护套，同时也能减少安装人员作业时的剐蹭风险。

　　从实际安装边界来看，这类桥架的宽度可根据敷设线缆的总截面积做适配调整，常规应用场景下，单根桥架的标准段长度控制在2米到3米之间，方便人工搬运与现场拼接，两侧挡边高度通常为50毫米、100毫米两个常用规格，可根据线缆堆叠层数选择，当线缆总重量超过每米20公斤时，可适当加密底部横筋的排布密度，提升整体承载能力。桥架底部的网格采用纵横钢丝交错排布，纵向钢丝沿桥架长度方向通长设置，作为主要承力筋，横向钢丝按固定间距弯折后与纵向筋焊接，网格的镂空率控制在70%以上，既保证线缆敷设后的自然散热，降低线缆长期运行的温升，也能让运维人员直观看到每根线缆的走向，排查故障时无需掀开盖板，大幅缩短故障定位时间。

　　设计过程中重点考量了现场安装的适配性，桥架两端预留了拼接连接位，无需额外焊接，仅用配套的卡扣连接件即可完成多段桥架的快速拼接，拼接处的间隙控制在2毫米以内，避免线缆敷设时卡入缝隙。针对吊装场景，桥架两侧挡边的上部预留了吊件安装位，可直接卡装通用吊挂件，适配不同直径的吊装丝杆，安装时无需在桥架本体上钻孔，不会破坏桥架的镀锌防腐层。针对靠墙安装场景，桥架侧边预留了墙装支架的固定孔位，孔位做了长圆孔设计，可抵消现场安装的尺寸误差，降低安装对位难度。

　　从功能特性来看，这种开放式网格桥架相比传统封闭桥架重量更轻，同等宽度和长度规格下，重量仅为槽式镀锌桥架的三分之一，可大幅降低吊装支架的承重要求，减少支架材料的投入。通透的结构也让线缆产生的热量可以直接散发到空气中，尤其适合大电流动力电缆、高密度服务器数据线缆的敷设场景，避免封闭桥架内热量积聚加速线缆绝缘层老化，延长线缆使用寿命。另外，网格结构的开放性也方便后期新增线缆时直接从桥架侧面或底部穿入，无需像封闭桥架那样只能从端部穿线，大幅降低产线升级、机房扩容时的布线改造成本。

　　在结构强度校核层面，设计时按照每米均布载荷30公斤的标准做了受力仿真，底部网格的最大变形量控制在桥架跨度的1/200以内，满足常规吊装跨度1.5米到2米的使用要求，当吊装跨度超过2米时，可在桥架底部加装加强筋，提升整体抗弯能力。所有钢丝的弯折处都做了圆角处理，弯折半径不小于钢丝直径的2倍，避免弯折处出现应力集中导致长期使用后断裂。焊接位置的焊疤做了打磨平整处理，整体表面采用电镀锌防腐处理，适配普通室内干燥环境的使用要求，若应用在潮湿、有腐蚀性的场景，可更换为304不锈钢材质的钢丝制作，无需额外做表面处理即可满足防腐要求。

　　实际应用中，这类网格桥架还可搭配不同的配件实现功能拓展，比如加装分隔板可将桥架分隔为动力线缆区和信号线缆区，避免强电对弱电信号产生干扰；加装线缆固定扎带座，可直接将扎带固定在网格上，规整线缆排布，避免线缆堆叠杂乱；加装盖板配件也可在有防尘要求的局部区域实现封闭防护，灵活适配不同场景的布线需求。相比传统桥架，这种网格结构的生产加工工序更少，无需大型冲压设备制作槽体侧板，仅需钢丝调直、弯折、焊接、表面处理几个工序即可完成，生产效率更高，成本也更具优势，同时运输过程中可嵌套堆叠，大幅降低运输空间占用，减少物流成本。
