四通弯弧型电缆布线桥架结构设计

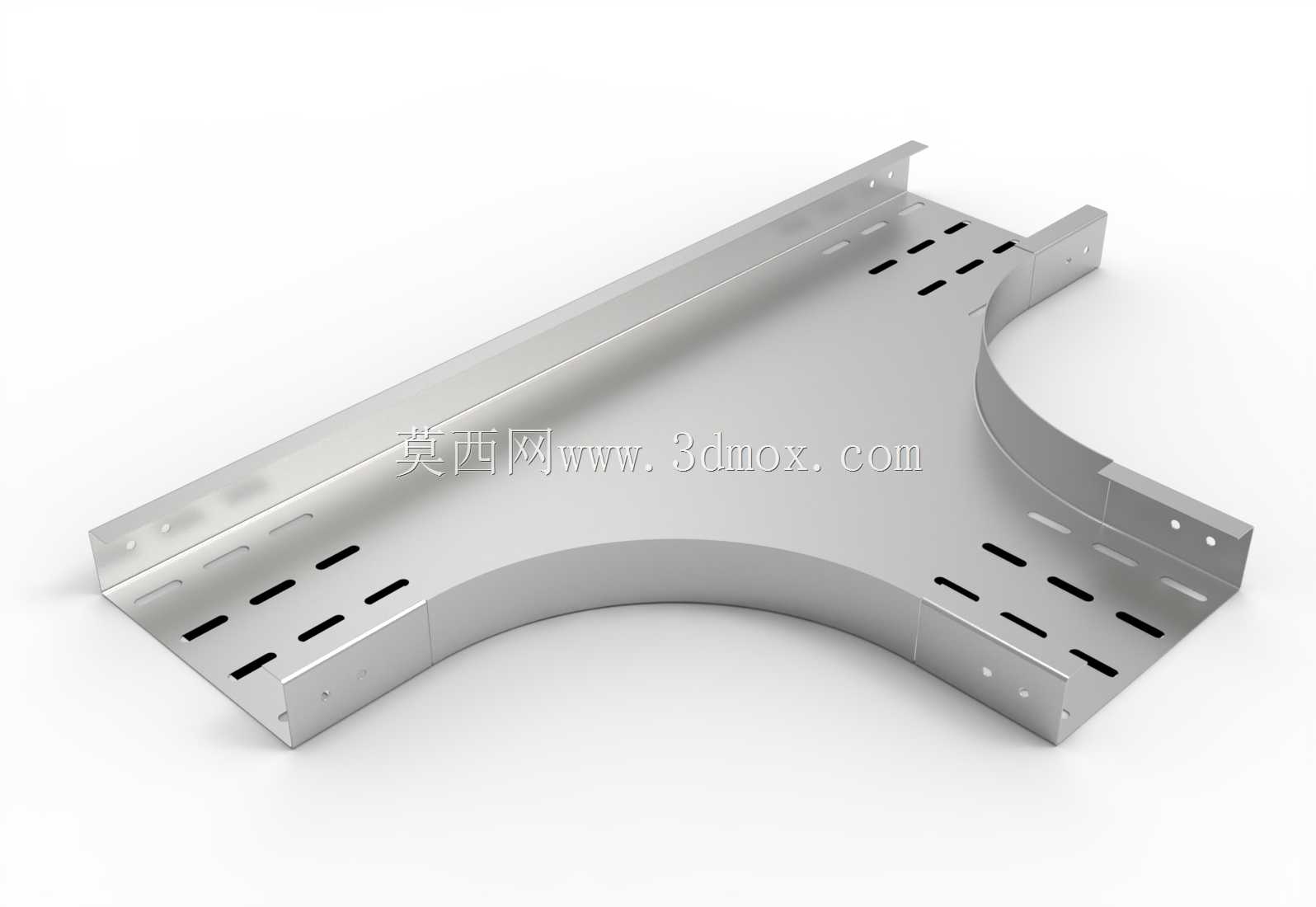

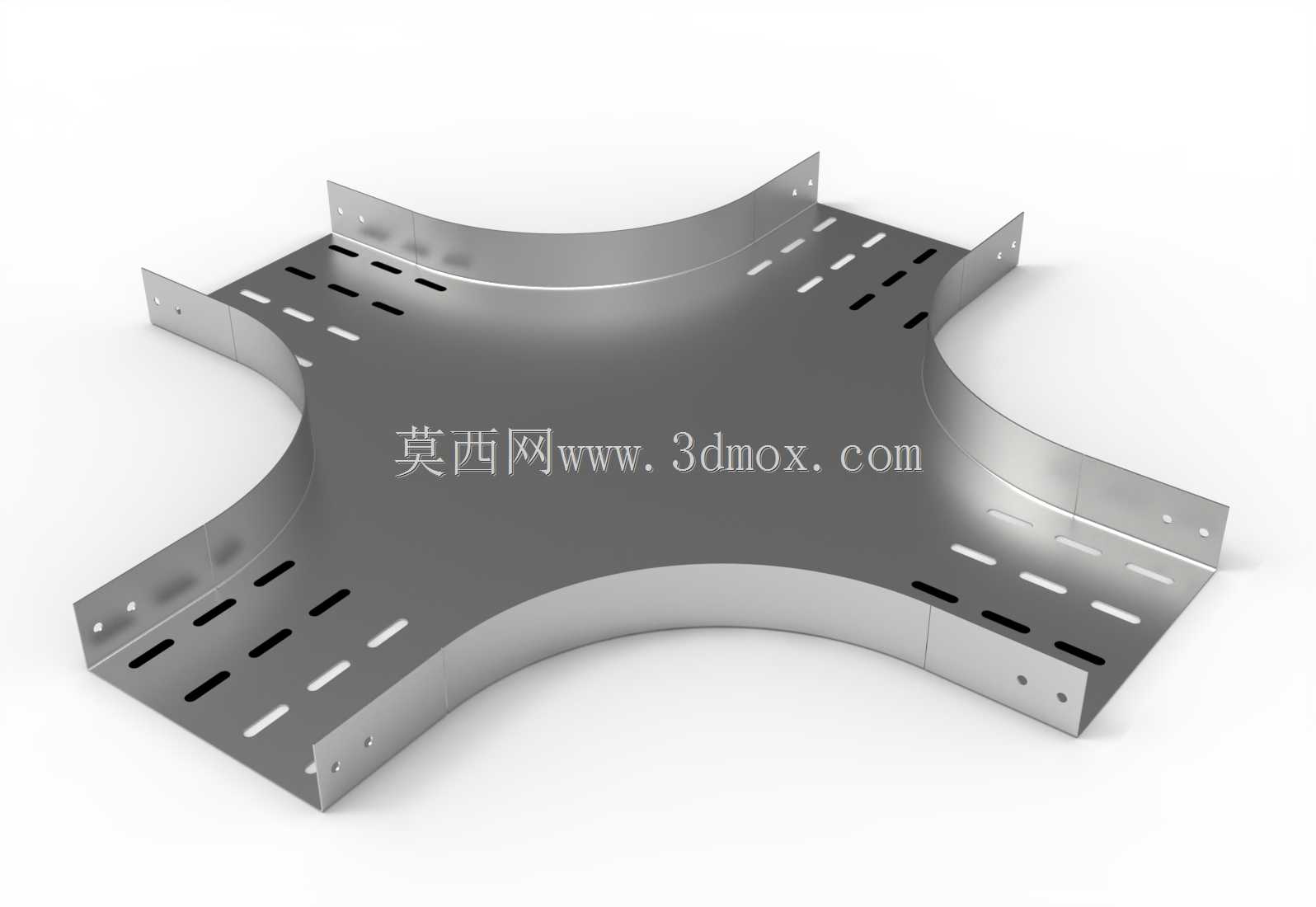

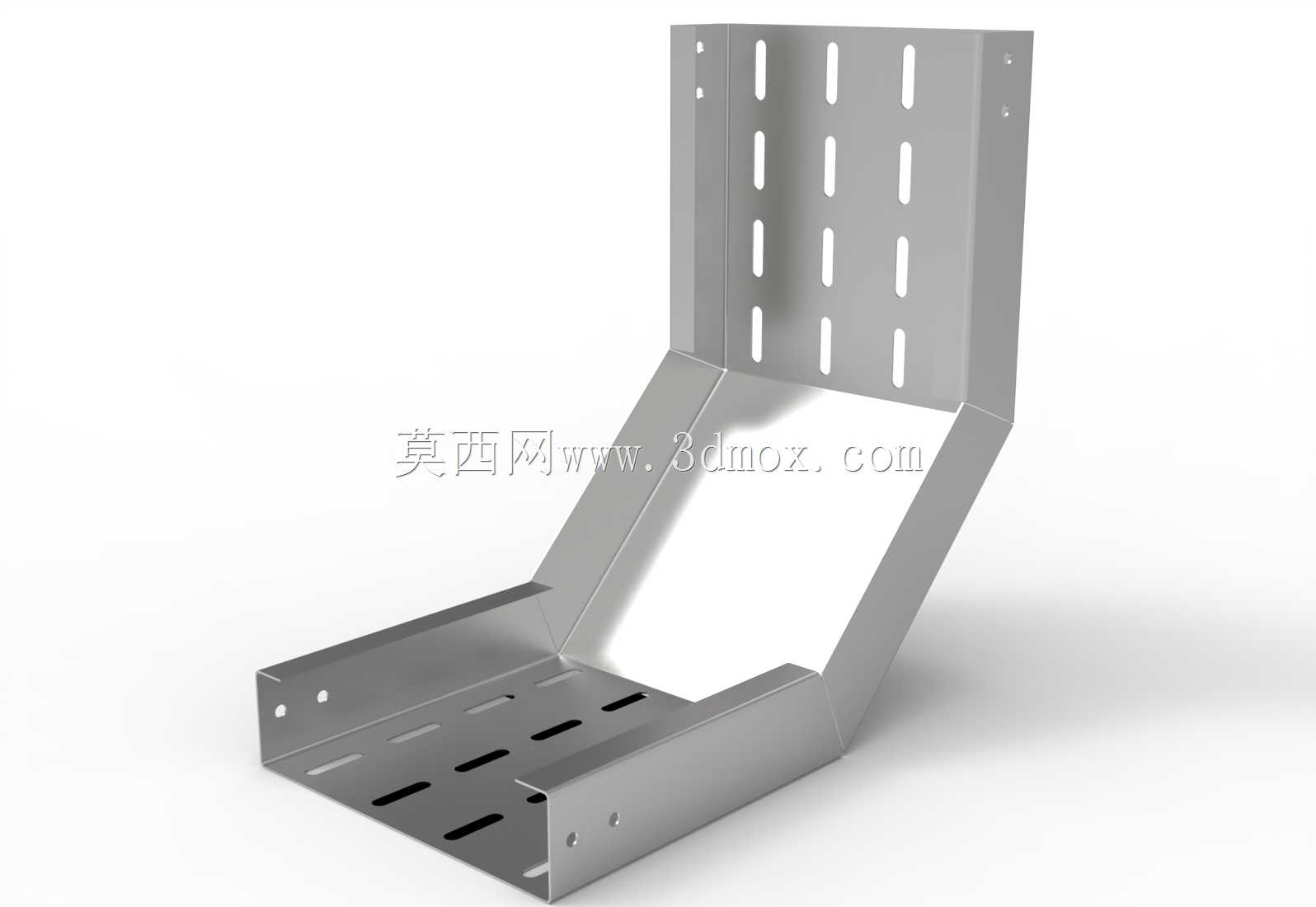

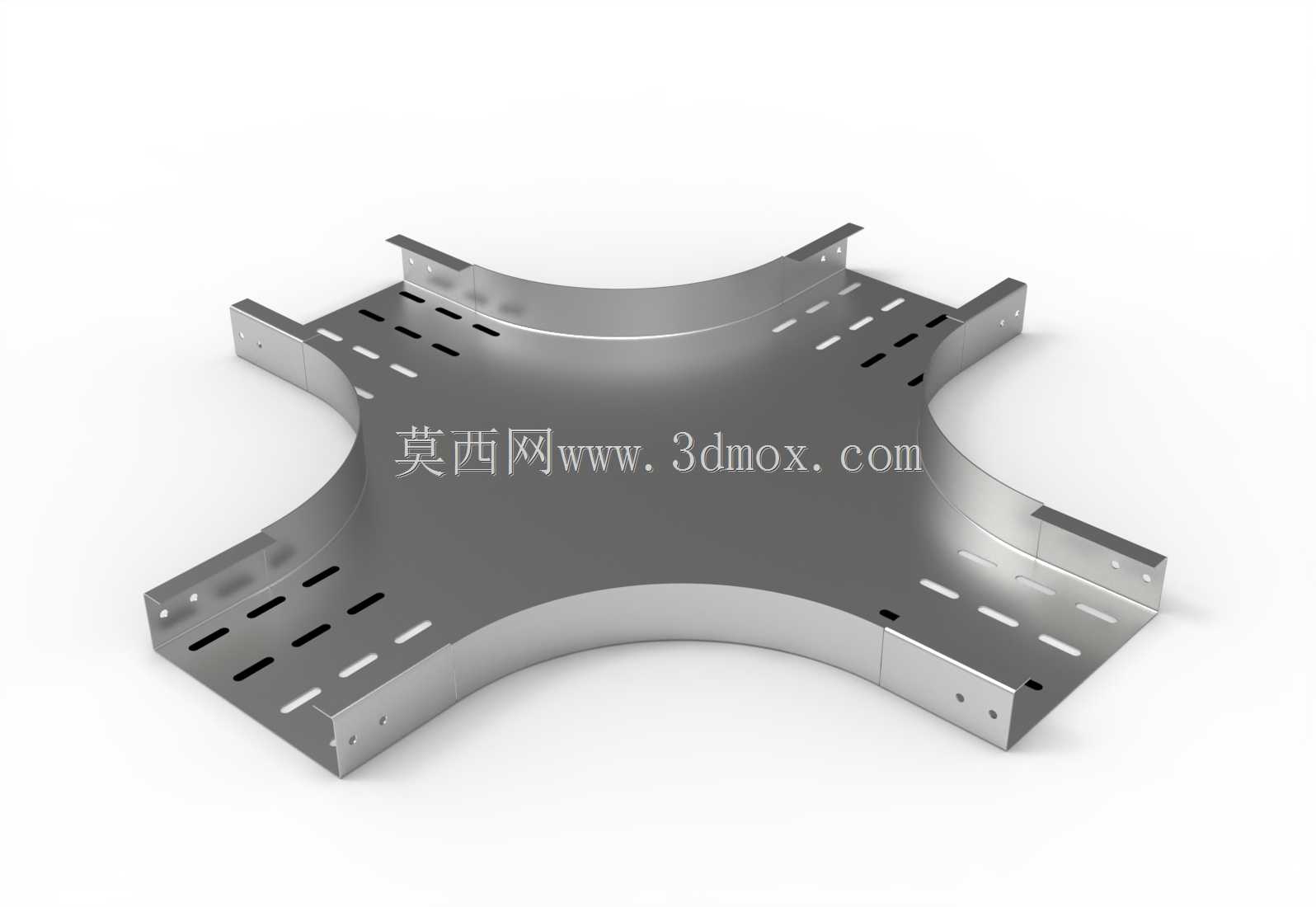

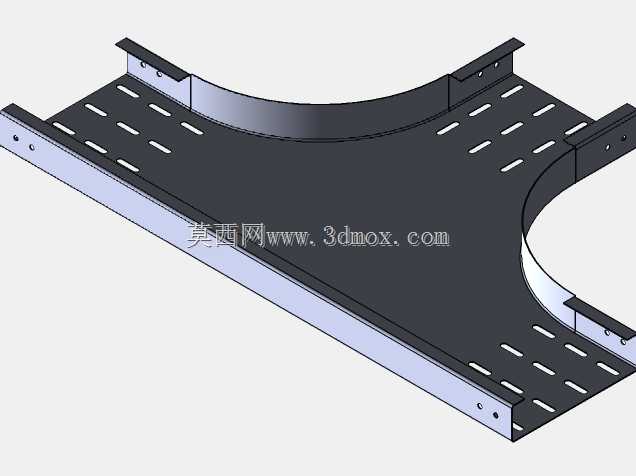

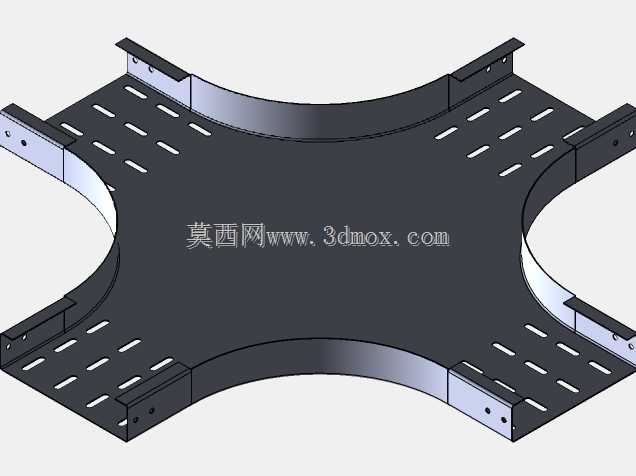

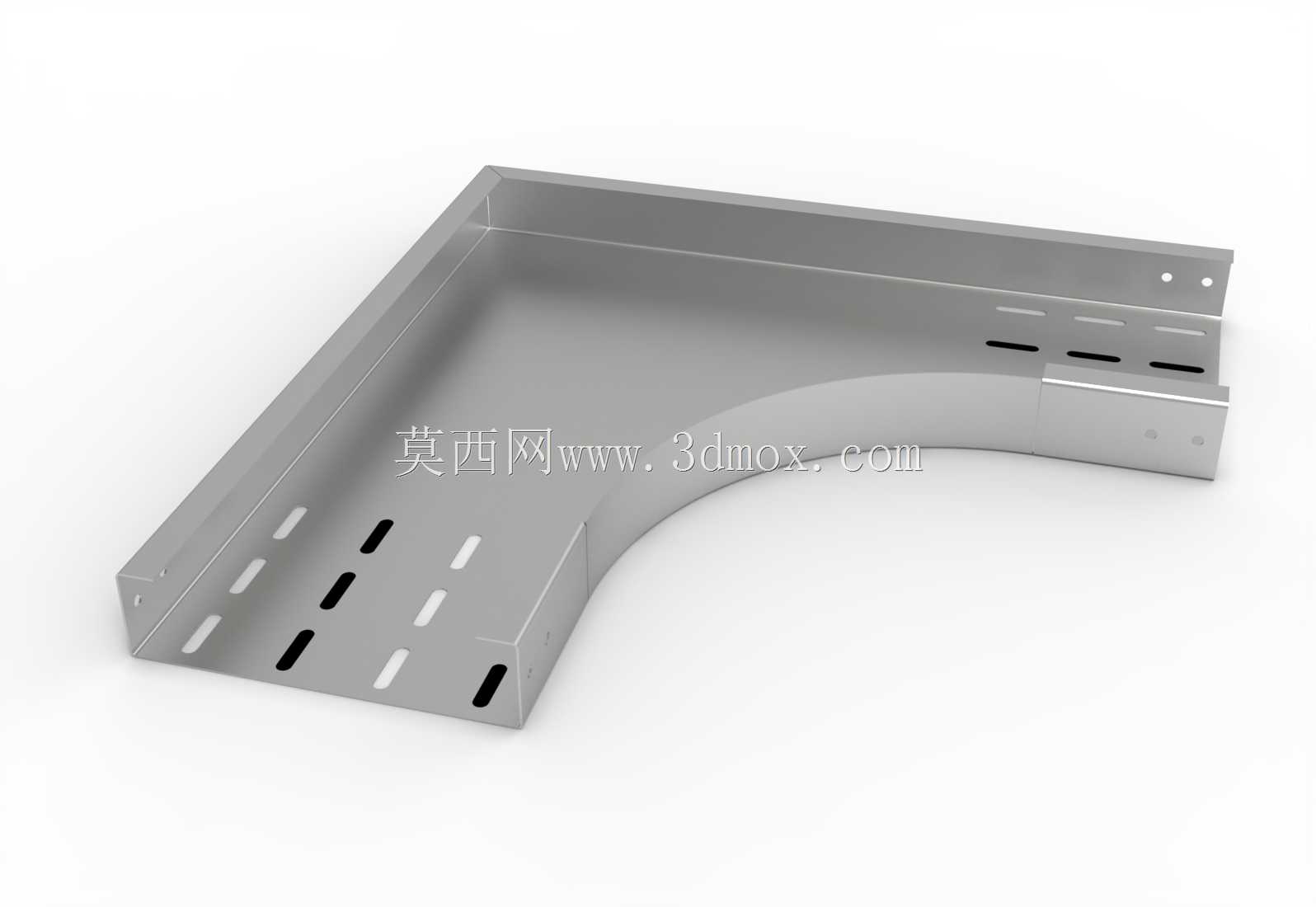

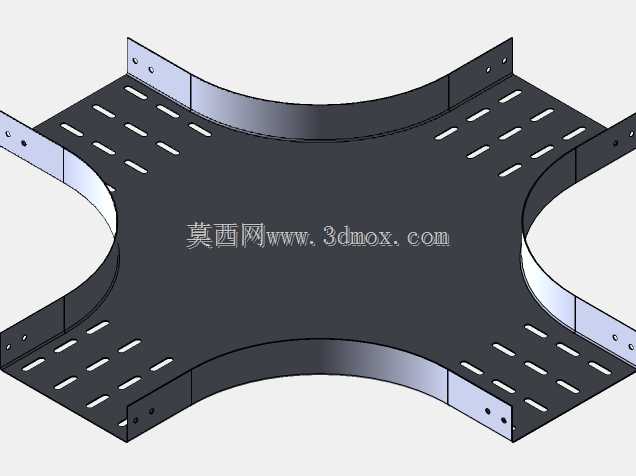

　　在工业厂房线缆敷设、车间配电改造、数据中心布线、机床设备周边线缆整理的场景中，十字交汇位置的线缆转向一直是布线施工里的细节难点，常规直角四通桥架容易在弯折处对线缆外护套产生硬摩擦，长时间受线缆自重牵拉、设备运行振动影响，很容易出现护套磨损、线芯外露的隐患，这款弯弧结构的四通电缆桥架，正是针对这类交汇布线场景做的结构优化。从实际使用的角度看，该构件主要用于水平敷设路径上四个方向的线缆分流与汇接，四个方向的连接端都做了标准的法兰折边，折边上预留的安装孔位可以和同规格的直段桥架直接通过螺栓拼接，不需要额外做转接件加工，现场施工时能省去不少现场裁切、打孔的工序。设计过程中首先考虑的是线缆转弯的弯曲半径要求，

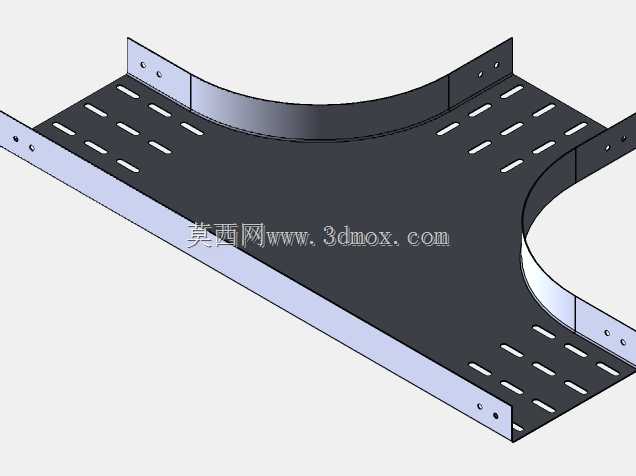

　　中间交汇区域没有采用传统的直角拼接，而是做了平滑的圆弧过渡，转弯处的曲率半径满足常规电力电缆、控制电缆的最小弯曲半径规范要求，敷设线缆时不需要刻意弯折线缆就能顺着弧面自然排布，既减少了穿线时的阻力，也能避免线缆在转角处出现死折，影响线缆的载流能力与使用寿命。整体采用钣金折弯成型的结构，桥架主体的槽体侧边高度统一，槽底预留了多组长条形的散热孔，这些孔位一方面可以减轻构件自身重量，另一方面线缆运行过程中产生的热量可以通过孔位及时散出，避免密闭槽体内热量堆积加速线缆绝缘层老化；同时这些长圆孔也可以作为扎带固定位，敷设线缆时可以通过扎带将不同回路的线缆分层固定在槽底，避免多路线缆杂乱堆叠，后期运维排查线路时也能快速梳理回路。

　　四个连接端的折边都做了外翻处理，折边处没有尖锐的毛刺飞边，拼接时相邻段的桥架端面可以完全贴合，连接后槽体内部平整无凸起，不会在穿线时勾挂线缆护套。从安装边界来看，四个方向的接口尺寸与同规格直段桥架完全匹配，安装时只需要保证四个方向的桥架处于同一水平面，对齐孔位后穿入螺栓紧固即可，不需要额外调整角度，构件自身的结构强度可以满足常规水平敷设的承重要求，槽体厚度经过折弯加强后，在满铺线缆的情况下不会出现中部凹陷变形的情况。在实际选型应用中，这类弯弧四通桥架尤其适合多回路线缆十字交汇的位置，比如车间生产线顶部的配电主干线与分支线交汇位置、机床集群的控制线缆汇总节点、数据中心列头柜位置的线缆分流处，相比传统直角四通，它的穿线效率更高，

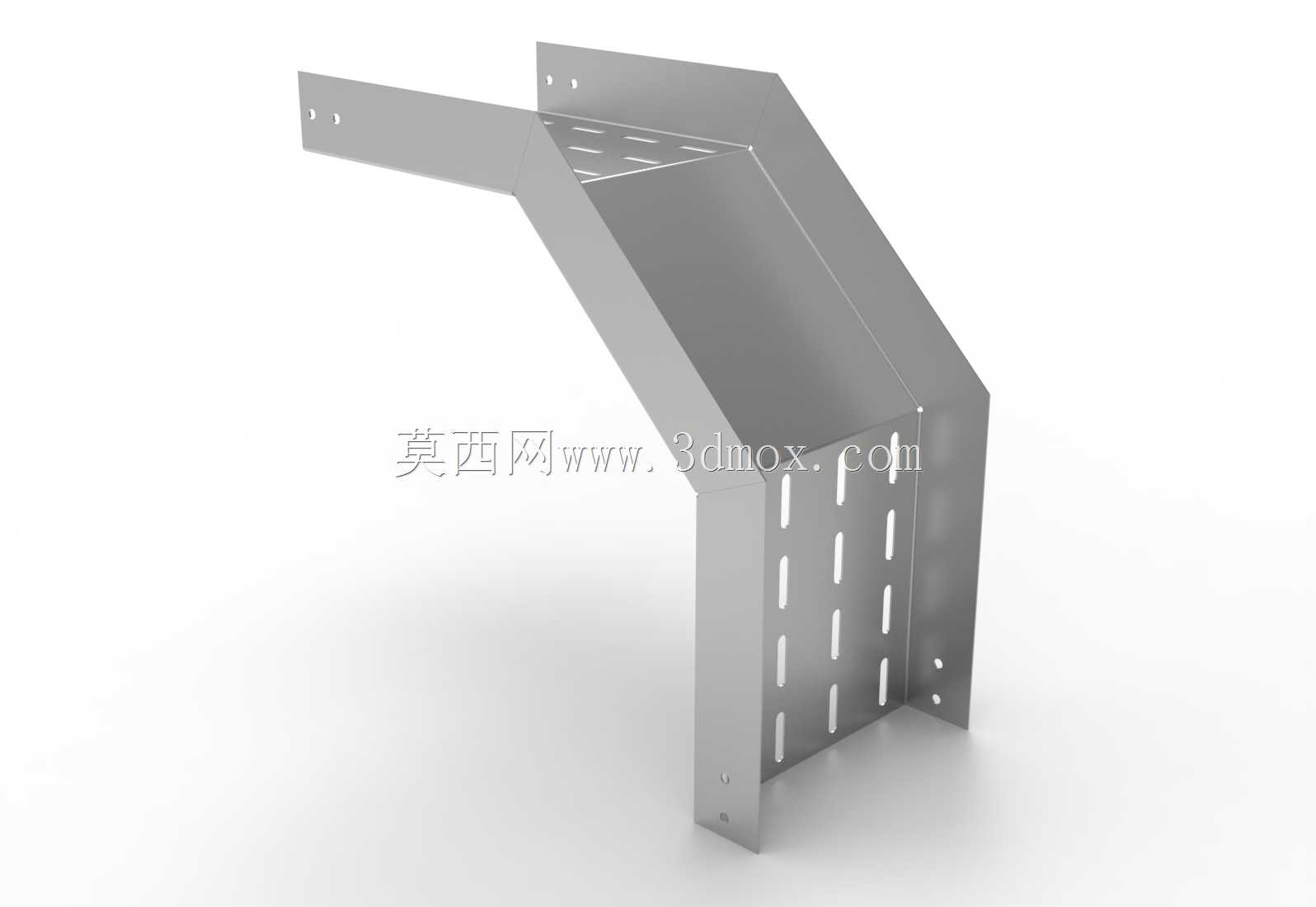

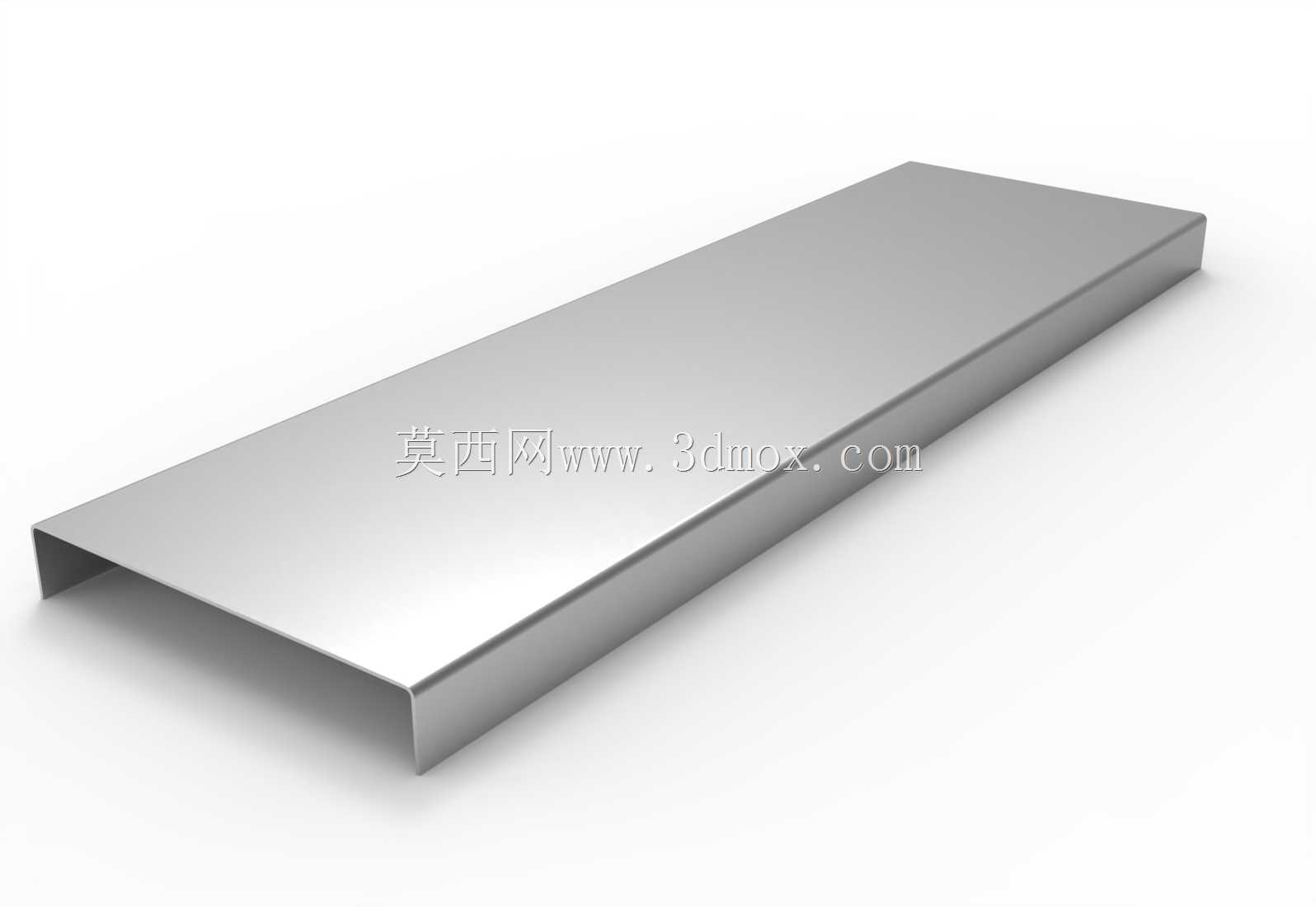

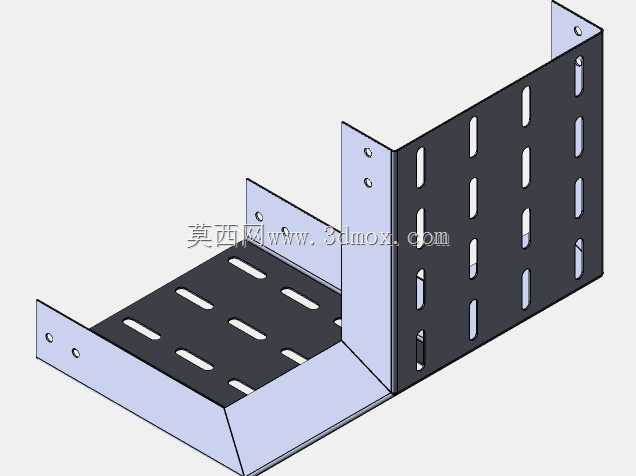

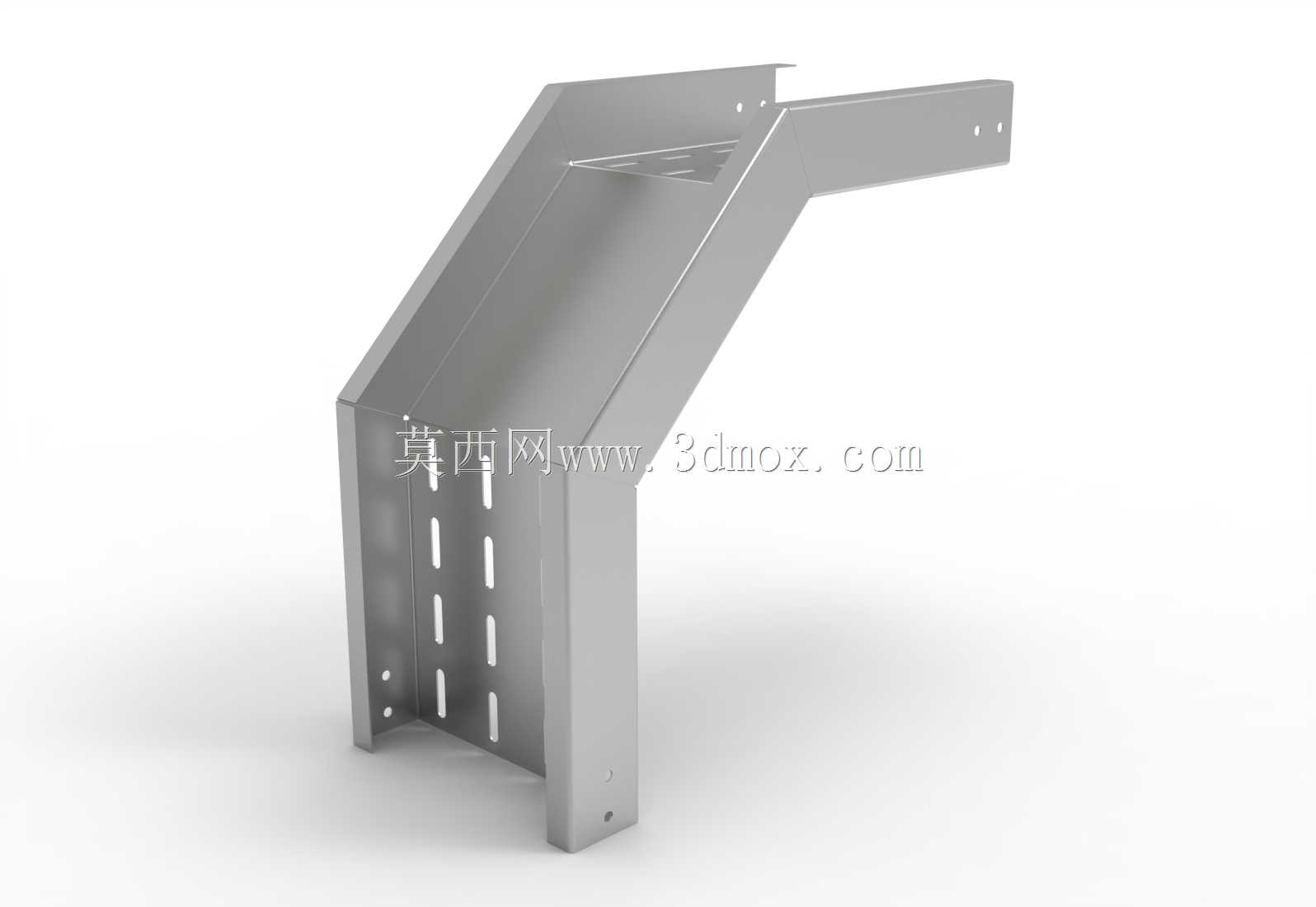

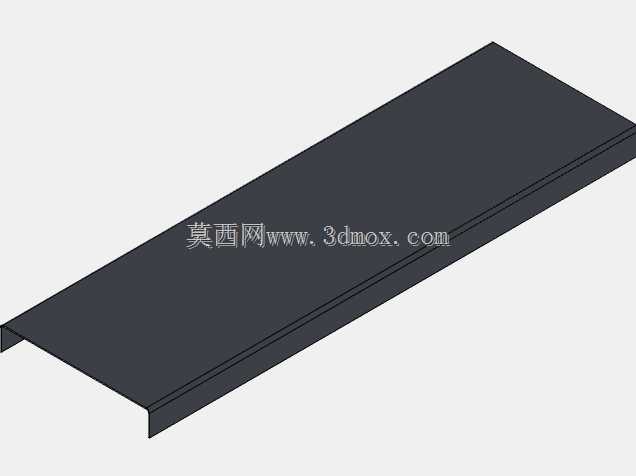

　　线缆排布更顺畅，后期更换线缆时也能减少抽线的阻力。结构设计上充分考虑了钣金加工的工艺性，所有折弯角度都是常规90度折弯，弧面部分采用一体冲压成型，没有额外的焊接拼接缝，整体的结构一致性更好，加工时不需要复杂的工装就能完成成型，表面处理后整体的防腐蚀能力也能满足常规室内工业环境的使用要求，不需要额外做特殊的防腐处理就能直接安装使用。槽体两侧的折边除了连接作用外，也可以作为盖板的支撑位，需要做密闭布线时可以直接扣合对应规格的桥架盖板，不需要额外加装支撑件，盖板扣合后与槽体贴合紧密，能有效阻挡灰尘、施工杂物落入槽内，保护内部线缆。
