梅赛德斯奔驰三叉星车标立体结构

　　在汽车外饰覆盖件的结构设计环节，车头徽标是兼顾品牌识别度与安装适配性的典型小型构件，这款三叉星环形车标的结构设计，需要同时匹配前脸格栅的安装点位、整车外饰的视觉比例以及长期户外使用的耐久要求。从实际装车场景来看，该徽标主要装配于乘用车型的前进气格栅中央、尾门中央位置，部分车型也会将同结构徽标适配于轮毂中心盖、方向盘中央装饰位，不同安装位置的徽标会在整体比例不变的前提下调整安装脚位的布局与固定方式，比如格栅安装款会在环形基座背面设置弹性卡扣与定位柱，直接卡入格栅预留的安装方孔内，无需额外紧固件即可完成固定，尾门安装款则会在基座背面设置3M胶粘贴位与两个定位销，对准尾门钣金的定位孔后按压即可完成固定，避免粘贴偏移。从结构设计思路来看，

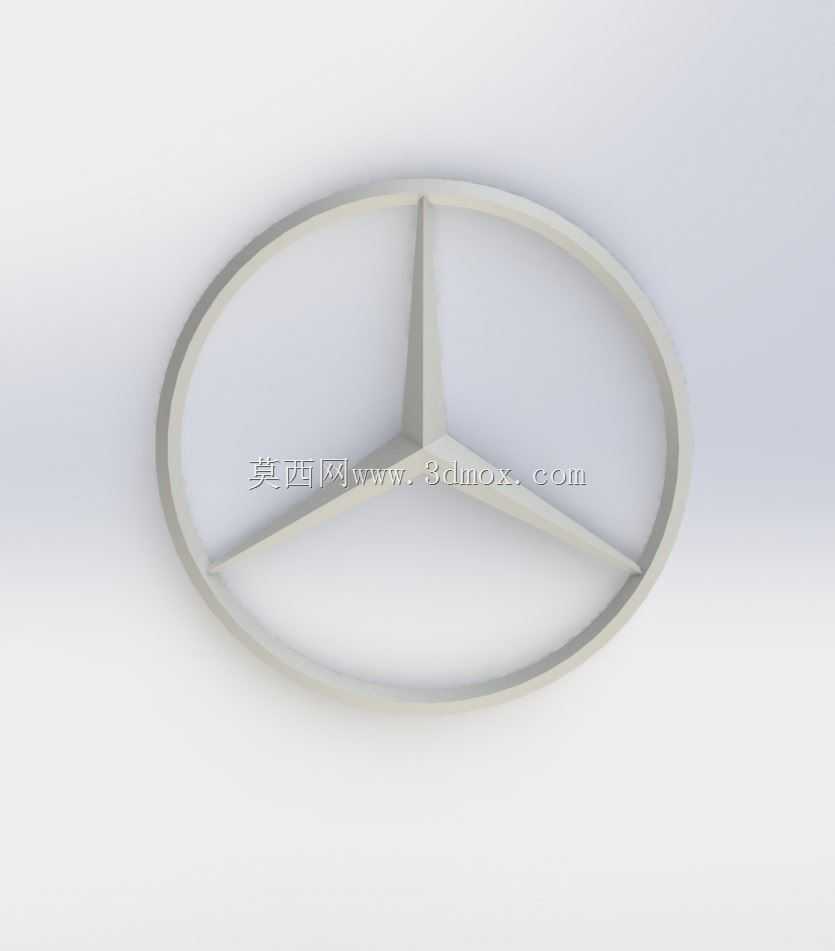

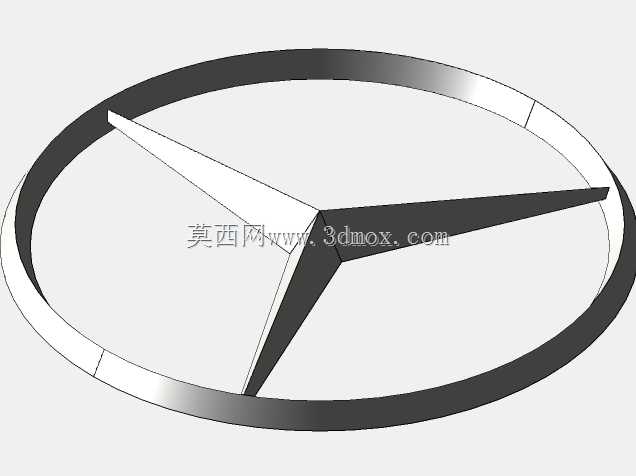

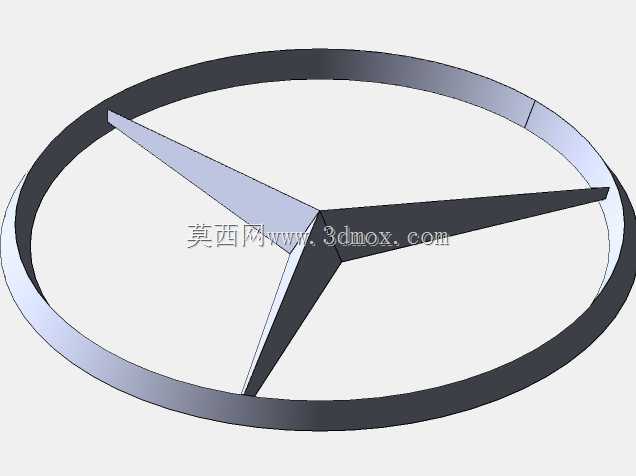

　　这款徽标采用了经典的环形外框加三等分三叉星辐条的结构，外框为等截面的圆弧环形，截面采用带微小拔模斜度的梯形结构，既满足注塑成型的脱模要求，也能在光线照射下形成均匀的高亮反光面，提升视觉质感；三叉星的三个辐条从中心交汇点向外延伸至环形外框的内壁，辐条与外框的连接处做了R2.5的圆角过渡，避免应力集中导致的辐条断裂，同时辐条的表面采用了微弧面设计，和外框的反光角度形成统一的视觉效果，不会出现局部反光过强或者发暗的问题。从安装边界尺寸来看，常规前脸装配的该款徽标外圆直径控制在180mm左右，环形外框的截面宽度为12mm，辐条的宽度从中心位置的18mm逐步过渡到与外框连接处的10mm，

　　整体厚度从最厚的中心交汇点8mm逐步过渡到外框边缘的5mm，背面的安装卡扣高度为15mm，适配格栅钣金与装饰板之间12-18mm的安装间隙，不会出现卡扣过长顶到内部钣金或者过短卡接不牢的问题；尾门装配款的外圆直径通常为90mm，整体厚度为6mm，背面定位销的中心距为45mm，匹配绝大多数乘用车型尾门的徽标安装孔位标准。在实际使用过程中，该徽标需要承受-40℃到85℃的环境温度变化，同时要耐受洗车高压水枪的直接冲击、紫外线长期照射以及路面碎石的低速撞击，因此在结构设计时，辐条与外框的连接位置特意做了壁厚均匀化处理，整体壁厚控制在2.5mm，避免注塑成型时出现缩痕、翘曲等缺陷，同时也保证了结构强度，

　　在受到10J以下的正面冲击时不会出现辐条断裂或者外框变形的问题。另外，徽标的表面处理通常采用镀铬工艺，因此在三维建模阶段就需要对所有可见表面做抛光级的曲面连续性处理，保证G2连续，避免镀铬后出现表面橘皮、反光不均的问题，所有边角位置的圆角都统一控制在R0.8以上，避免镀铬时出现边角积铬、毛刺的问题。对于改装市场的适配需求，该结构还可以调整背面的安装结构，比如替换为螺丝固定款，在中心位置设置M5的铜螺母嵌件，适配不同车型的改装格栅安装位，无需对原车结构做破坏性修改即可完成装配。在建模过程中，需要重点控制三个辐条的角度等分精度，三个辐条之间的夹角必须严格控制在120°±0.1°，中心交汇点必须与外圆环的圆心完全重合，偏差不能超过0.05mm，否则装车后会出现徽标视觉上的倾斜感，影响品牌标识的严谨性；同时环形外框的圆度公差需要控制在0.1mm以内，避免装配后与格栅的安装槽出现缝隙不均的问题。
