圆形水池玻璃纤维内衬结构设计方案

　　设计过程中首先明确了内衬的功能边界：玻璃纤维层需要完全贴合池体内壁的底面与侧壁，在池体顶部边缘做外翻包边处理，包边宽度控制在100-150mm区间，这个尺寸既可以避免内衬边缘长期受水流冲刷出现翘边脱层，也不会因为包边过宽影响池体顶部盖板或者周边铺装的安装。内衬的厚度设计需要结合池体的实际储水深度调整，常规1.5m储水深度的场景下，内衬层总厚度控制在5-8mm，采用多层玻璃纤维布叠加树脂固化的工艺成型，靠近混凝土基材的底层选用短切纤维毡提升附着力，中间层用中碱玻璃纤维方格布提升整体结构强度，表层做胶衣树脂面处理，降低表面粗糙度，减少水垢和微生物的附着概率。在民用给排水、小型工业循环水储水、景观水体营造等场景中，圆形储水结构的应用占比始终居高不下，这类池体的核心痛点集中在长期储水后的内壁渗漏、混凝土基材被水体侵蚀、内壁结垢后清理难度大这几个层面，玻璃纤维内衬的设计正是为了系统性解决这些实际工程问题。从结构受力角度来看，圆形池体本身不存在应力集中的直角转角，环向受力均匀，相比矩形池体能更好地抵消水体静压力带来的侧壁形变，这也是本次设计选用圆形作为基础池型的核心出发点。

　　很多现场施工的内衬容易在侧壁与底面的交接位置出现开裂，本质是设计阶段没有预留形变余量，本次设计在池底与侧壁的转角位置做了半径不小于50mm的圆弧过渡，玻璃纤维层在圆弧位置额外增加一层补强布，抵消池体充水后侧壁轻微外扩带来的拉扯应力。从安装边界来看，内衬设计完全匹配常规现浇混凝土圆形水池的内壁公差，不需要对混凝土基材做额外的找平打磨，只需要清理表面浮灰和凸起的水泥结块就可以开展内衬铺贴作业，铺贴过程中树脂的固化温度适配5-35℃的常规施工环境，不需要额外的加热或者保温措施，能适配国内大部分地区的户外施工条件。

　　在实际使用场景中，这类带玻璃纤维内衬的圆形水池可以承担小区景观储水、小型工厂冷却循环水暂存、农业灌溉蓄水池、小型污水处理站的调节池等功能，内衬层的防渗漏性能可以避免水体渗入地下造成地基沉降，光滑的内表面也能降低日常清理的工作量，不需要定期做内壁防腐刷漆处理，整体使用寿命可以达到20年以上。设计阶段还考虑了后期维护的便利性，内衬表面如果出现局部划伤，只需要将划伤位置打磨粗糙后，用同配比的树脂和玻璃纤维布修补固化即可，不需要整体更换内衬，大幅降低了后期运维成本。

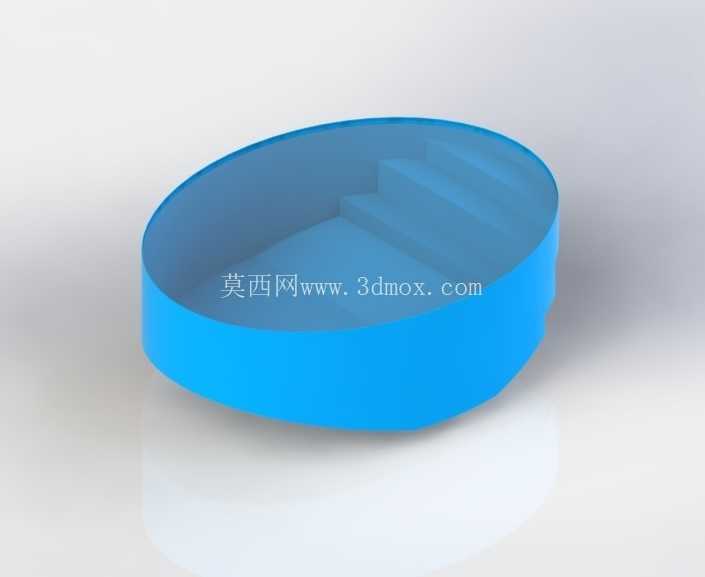

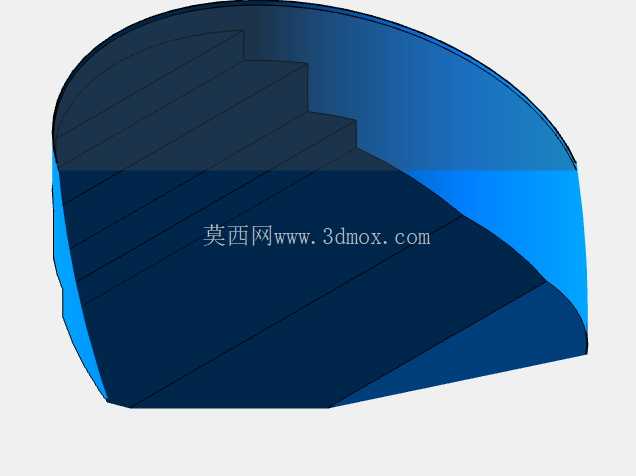

　　从结构建模的细节来看，模型完整还原了内衬的分层结构特征，侧壁的厚度一致性、转角位置的圆弧过渡、顶部包边的外翻角度都做了1:1的参数化还原，结构工程师可以直接基于这个模型提取内衬的展开尺寸，核算纤维布和树脂的材料用量，也可以根据实际项目的池径、储水深度参数快速调整模型尺寸，不需要从零开始建模。很多初次接触池体内衬设计的工程师容易忽略池底的坡度设计，本次模型中池底面预留了0.5%的坡度坡向池底的排水口位置，对应的内衬层也随池底做了同坡度的倾斜，避免池底出现积水残留，减少水体变质发臭的概率。另外，内衬在池体进水口、出水口、溢流口的位置都做了法兰翻边设计，翻边位置的纤维层做了双层补强，和管道法兰连接的时候可以直接加密封垫压紧，不需要额外做密封处理，避免接口位置出现渗漏。从材料特性的匹配来看，玻璃纤维内衬的膨胀系数和混凝土基材的膨胀系数差值控制在合理区间，在冬夏温差较大的北方地区，也不会因为温度形变出现内衬和基材脱层的问题，表层胶衣层选用耐水、耐紫外线的配方，长期户外暴晒也不会出现表层粉化、开裂的问题。
