龙门式XYZ三轴数控加工工作台设计

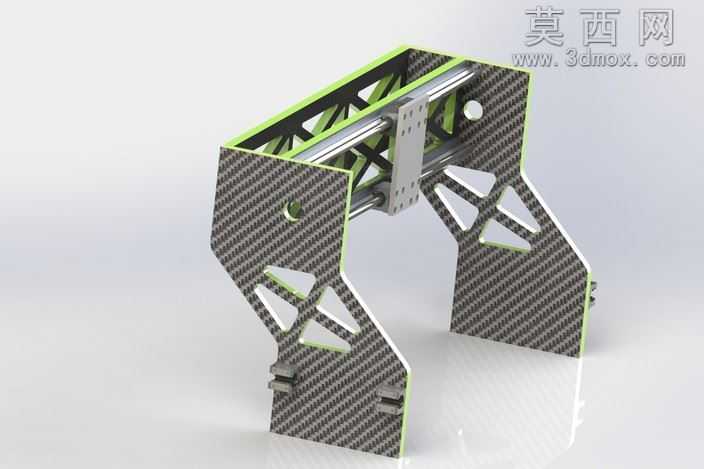

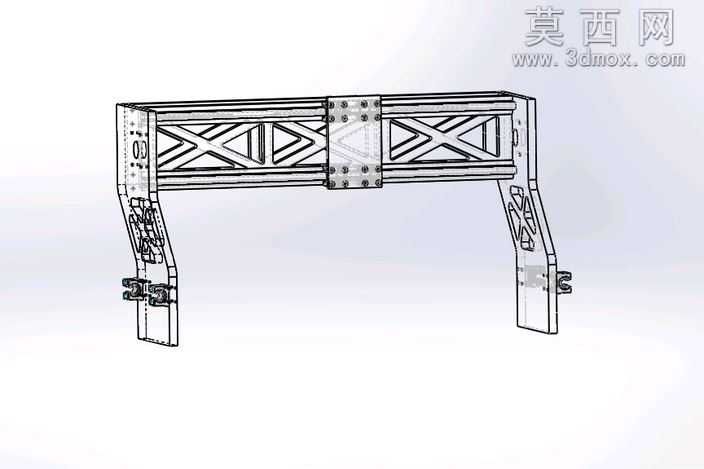

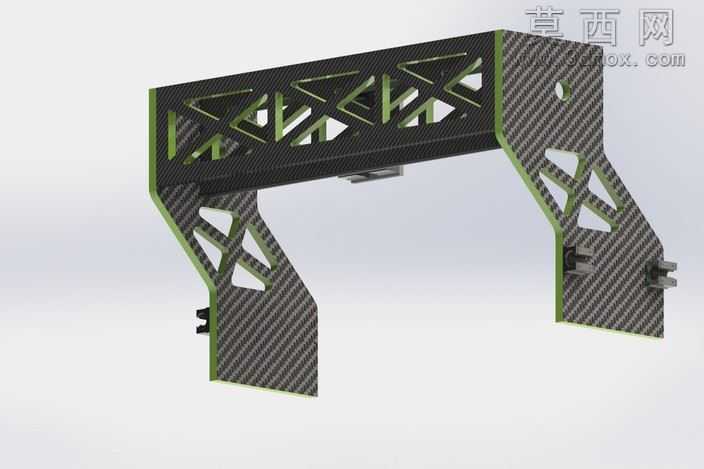

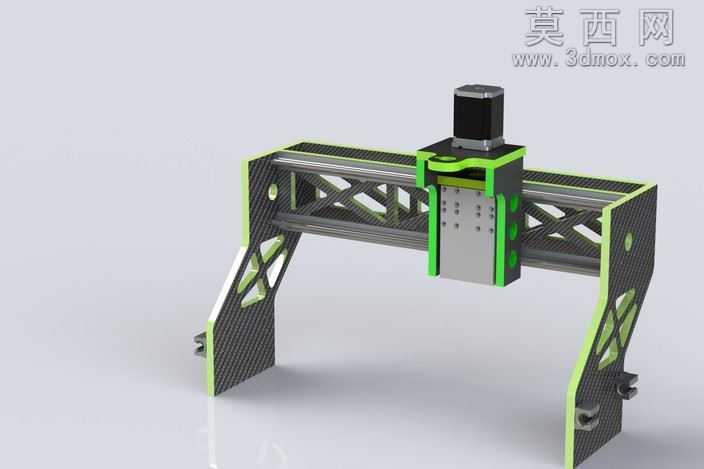

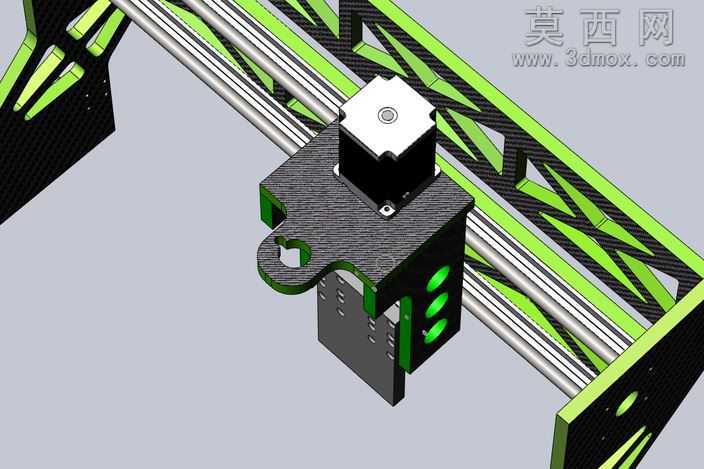

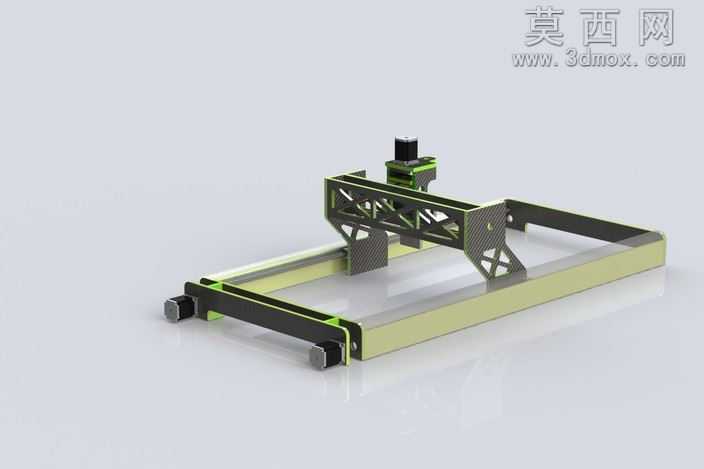

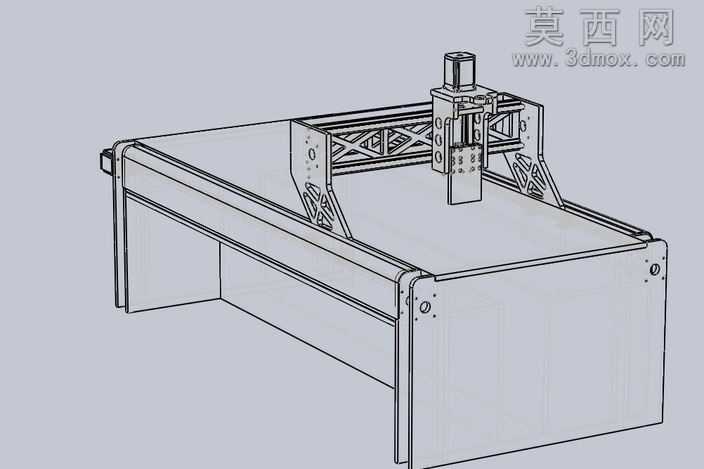

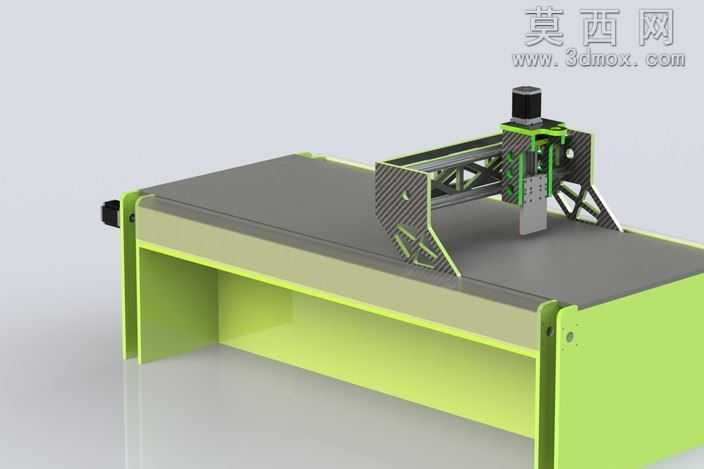

本作品为龙门架构的XYZ三轴数控加工设备三维建模成果，建模阶段采用自底向上的装配设计思路，先对各独立功能零件进行单独建模校准，再按照实际装配约束关系完成整机组合，确保各运动轴的行程范围、装配间隙完全符合实际加工设备的设计规范。渲染阶段采用哑光金属与工业烤漆结合的材质方案，床身主体赋予橄榄绿色工业烤漆材质，调整材质粗糙度参数模拟真实机床漆面的微哑光质感，避免过度反光造成的结构辨识度下降；龙门横梁、滑座等运动承载部件赋予深灰色磨砂金属材质，添加细微的金属颗粒纹理还原铸铁构件的表面质感，导轨、传动连接件赋予亮面金属材质，区分不同功能部件的材质差异提升模型层次感；工作台面赋予浅灰色耐磨台面材质，模拟实际加工设备的工作台面耐磨涂层效果。结构设计上，采用固定床身搭配移动龙门的经典布局，床身两侧设置平行直线导轨作为Y轴运动导向，龙门架整体沿Y轴导轨实现纵向进给，龙门横梁上设置X轴滑座实现横向进给，滑座上搭载Z轴主轴安装座实现垂向进给，三轴均预留了传动组件的安装空间，可适配丝杠传动、齿轮齿条传动等多种传动方案；床身采用两侧立壁加中部空腔的结构设计，在保证整体结构刚性的前提下降低整机自重，两侧立壁端部设置行程限位安装位，可配套安装硬限位与传感器组件，避免运动超程造成设备损坏；龙门架采用桁架式加强筋结构，在横梁与立柱的连接位置设置三角加强筋，提升龙门架高速运动时的结构稳定性，减少加工过程中的结构震颤。设计过程中对各运动部件的干涉情况进行了全面校验，确保全行程范围内各部件无运动干涉，各连接位置的安装孔位、装配止口均按照通用机械设计标准进行建模，可直接导出工程图用于实际生产参考，模型同时保留了各零件的参数化建模特征，可根据实际加工需求调整三轴行程、工作台尺寸等核心参数，适配不同幅面的加工场景需求。
