PVC瓶油漆去除专用自动化加工设备

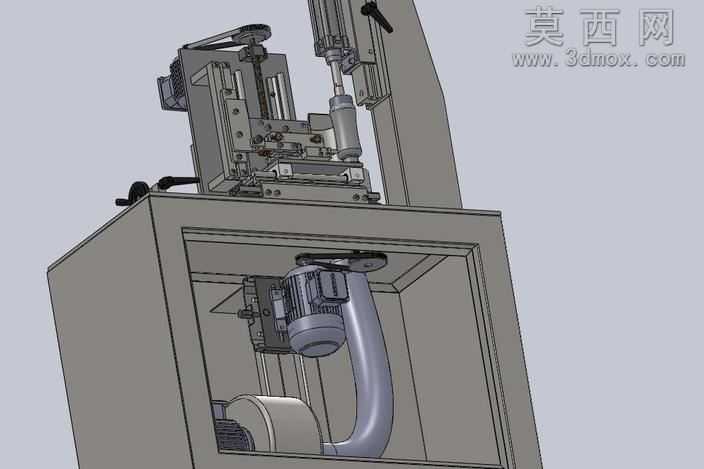

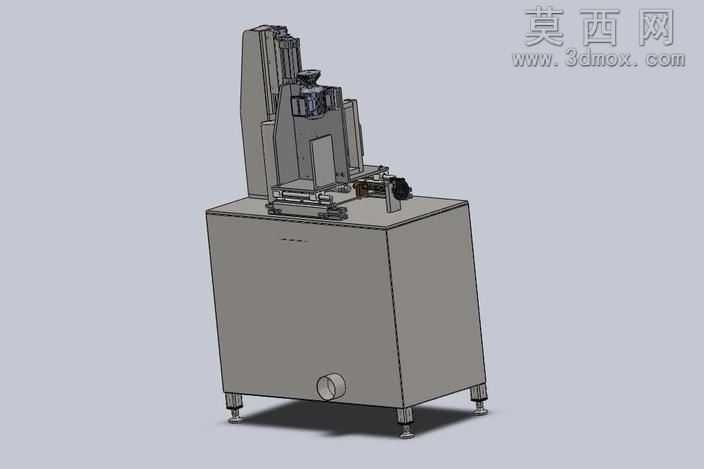

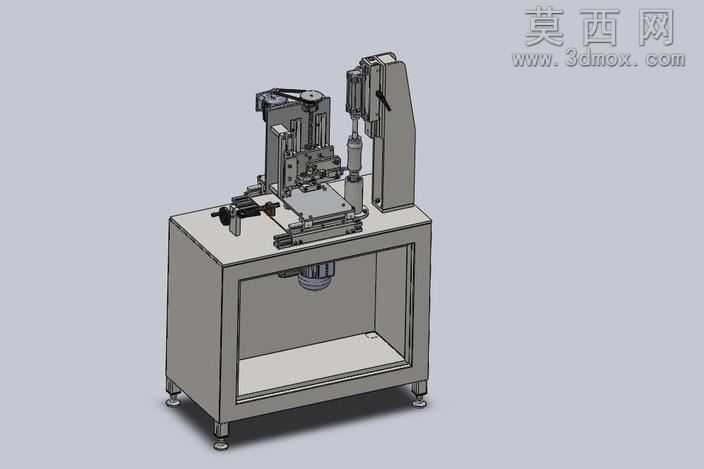

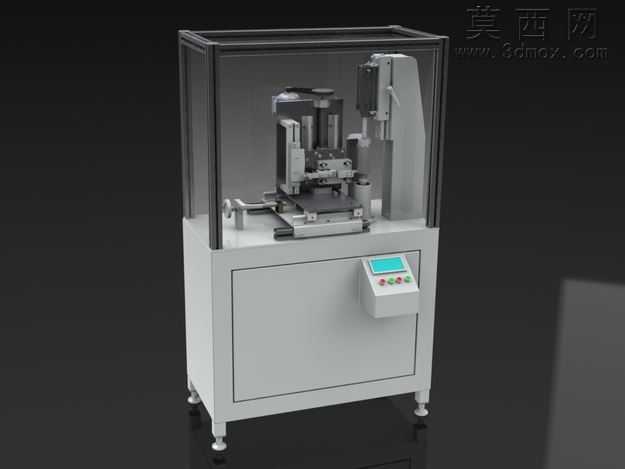

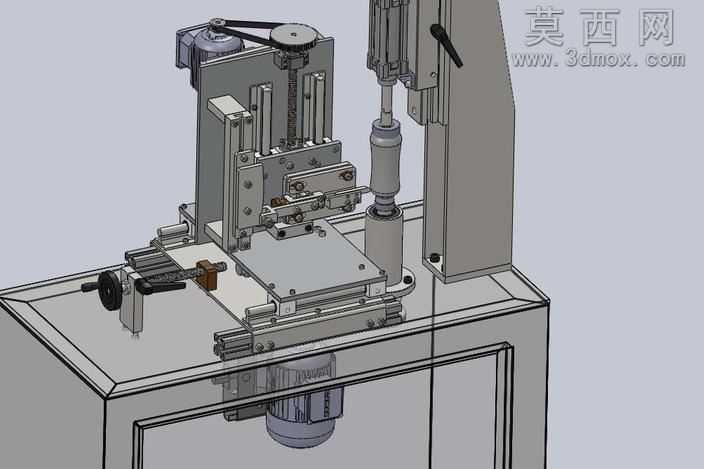

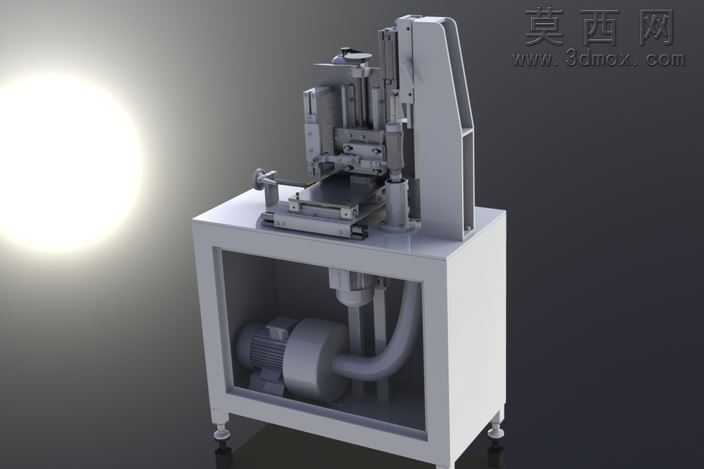

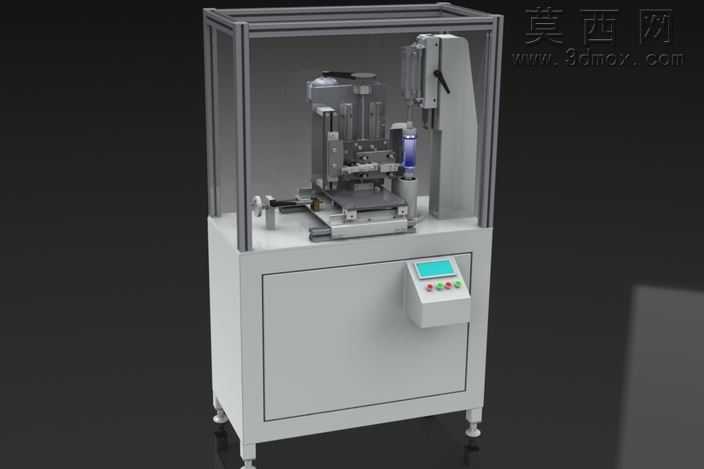

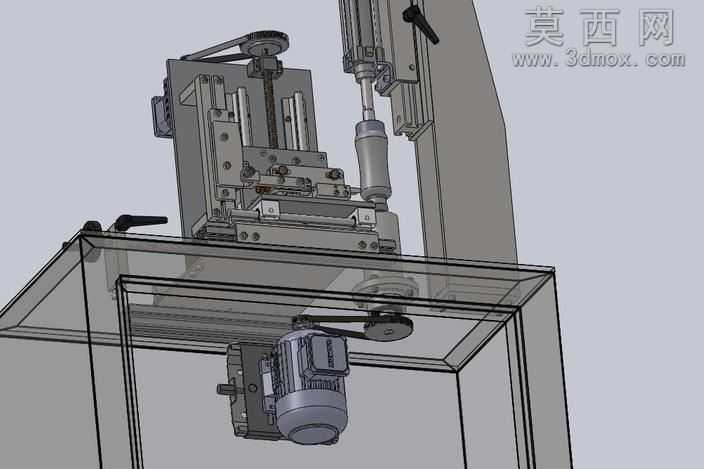

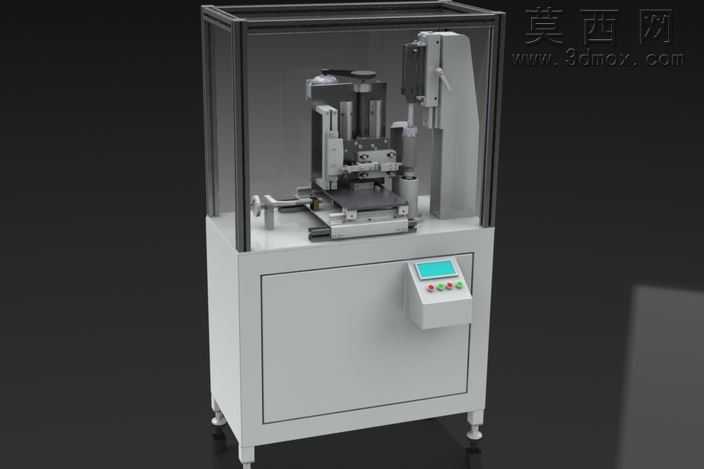

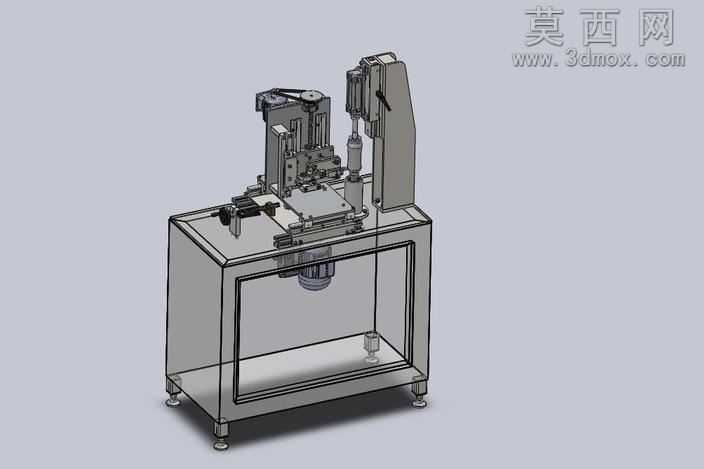

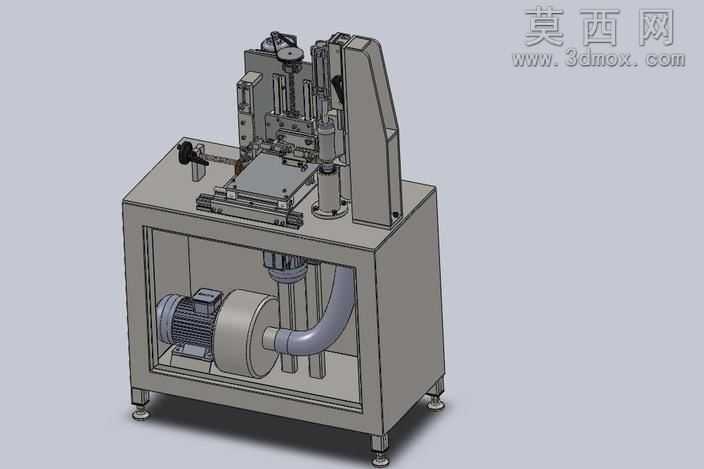

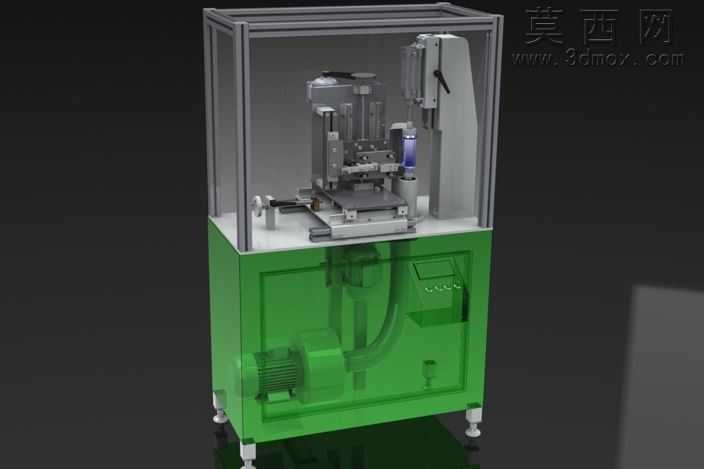

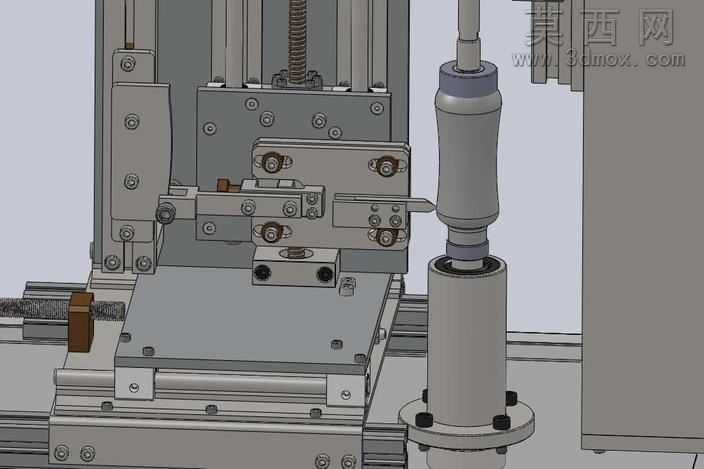

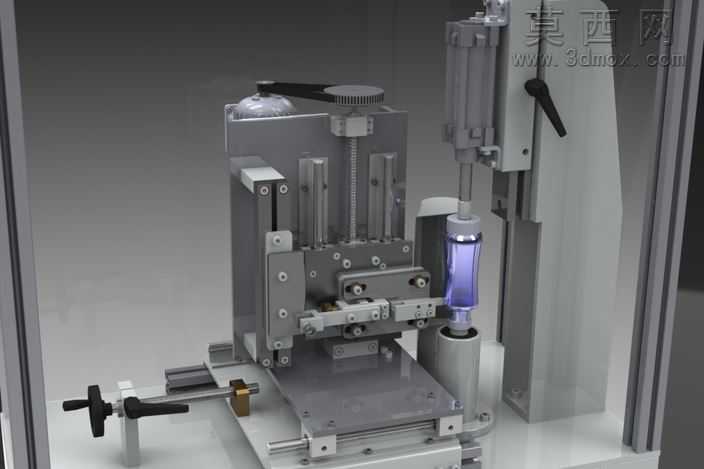

本模型为PVC瓶油漆去除专用加工设备，整体采用立式柜体式结构设计，通过三维建模软件完成全参数化零件搭建与整机装配，建模过程严格遵循机械设计公差规范，对每一处连接结构、运动部件都做了精准的尺寸匹配，确保装配干涉检查零报错。设备主体下部为集成式电气柜体，采用冷轧钢板材质的哑光灰白外观渲染，柜体正面设置嵌入式操作面板，面板上排布触控显示屏与功能控制按钮，按钮采用红、绿、蓝三色区分功能属性，材质渲染还原了塑料按键的磨砂质感与显示屏的玻璃反光效果。上部加工区域采用透明铝型材框架加亚克力防护门的封闭结构，既保障作业安全又可直观观察内部加工状态，框架的铝型材材质做了金属阳极氧化的银灰色质感渲染，亚克力板还原了高透明略带轻微反光的材质特性。内部核心加工模组集成了工件定位夹具、多轴进给去漆执行机构、工件输送滑台组件，夹具部分针对PVC瓶的圆柱外形做了仿形定位设计，可适配不同规格的PVC瓶装夹固定，进给机构采用线性导轨搭配丝杠传动的结构设计，建模时还原了导轨的滚道细节、丝杠的螺纹牙型特征，去漆执行端可根据工艺需求更换不同的打磨去除头，实现瓶身表面油漆层的精准剥离，不会损伤PVC基材。整机底部配置可调式支撑脚杯，可调节设备水平度，脚杯的橡胶防滑垫与金属调节螺杆都做了对应的材质区分渲染。设计思路围绕PVC瓶回收再利用前的表面除漆工序需求，替代传统人工打磨的低效作业模式，通过自动化进给与定位实现批量工件的连续除漆作业，结构布局紧凑合理，将电气控制、加工执行、安全防护集成于一体，建模过程中对所有运动部件做了运动仿真验证，确保滑台进给、夹具开合、执行端作业的动作路径无干涉，各部件的连接紧固件、管线排布都做了精细化还原，渲染阶段采用工业产品常用的影棚布光方式，突出设备的金属质感与结构层次，清晰展现各功能模块的布局与装配关系，可直接用于设备方案展示、生产加工指导以及相关工序的工艺验证参考。
