冲浪板数控成型加工机架设备设计

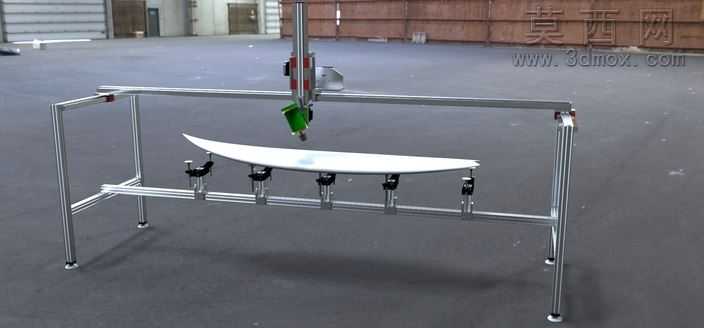

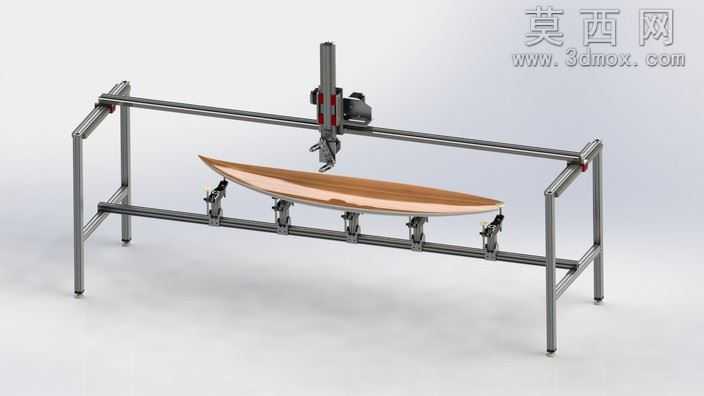

本三维模型为冲浪板专用数控成型加工设备，整体采用工业铝型材搭建主体框架结构，在建模过程中严格遵循铝型材装配的标准规范，先完成基准框架的参数化草绘，通过拉伸、阵列等特征生成各段铝型材构件，精准还原铝型材的槽道、端面安装孔位等细节，确保框架的装配公差符合实际加工组装要求。设备的龙门移动轴部分采用模块化建模思路，分别构建横向导轨梁、纵向移动滑座、垂直加工主轴安装座三个核心运动模块，各模块之间的装配约束完全模拟实际直线导轨的滑动配合关系，滑座上的安装位预留了主轴固定、走线槽布置的对应结构，还原数控轴的运动行程逻辑。工件夹持部分设计了多组可调式夹具，沿冲浪板的弧形轮廓排布，建模时针对夹具的高度调节结构、压紧块的仿形接触面做了细化处理，压紧块的曲面完全贴合冲浪板坯料的下表面弧度，保证装夹稳固性的同时避免压伤工件表面。加工主轴部分还原了风冷主轴的外形结构、刀具装夹位，以及配套的绿色防护吸尘罩结构，吸尘罩的曲面造型通过放样特征生成，完全覆盖主轴加工区域，匹配实际加工时的粉尘收集需求。渲染阶段采用工业厂房写实环境，地面设置水泥地坪材质，铝型材构件赋予银灰色金属磨砂材质，导轨部分赋予高抛光金属材质区分运动部件，夹具的调节旋钮赋予黑色硬质塑料材质，主轴部分做分色处理还原真实设备的外观配色，整体渲染光影采用室内漫射光搭配局部补光，清晰呈现设备的结构层次与各部件的装配关系。设计思路围绕冲浪板大弧度曲面的加工需求，采用三轴龙门式结构保证加工行程覆盖冲浪板整体长度，铝型材框架在保证结构刚性的同时降低设备整体重量，可调夹具适配不同尺寸规格的冲浪板坯料装夹，整体结构简洁合理，完全匹配冲浪板外形数控修型、成型加工的实际工艺需求，各运动部件的行程设计、装夹位置布局都经过虚拟装配验证，不存在结构干涉问题。
