直插式10μF铝电解电容器三维建模作品

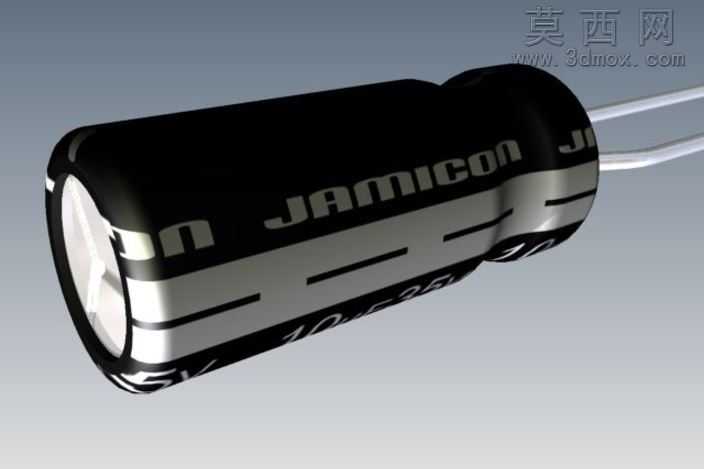

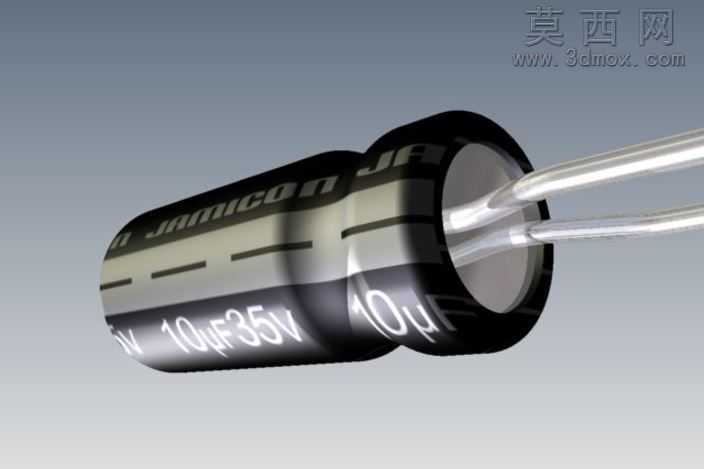

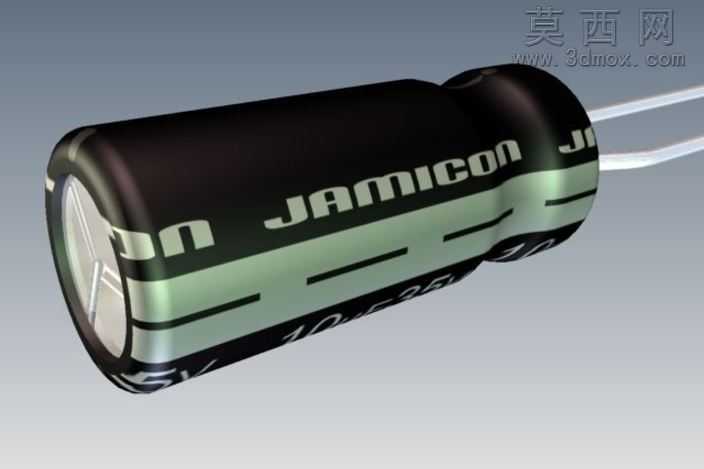

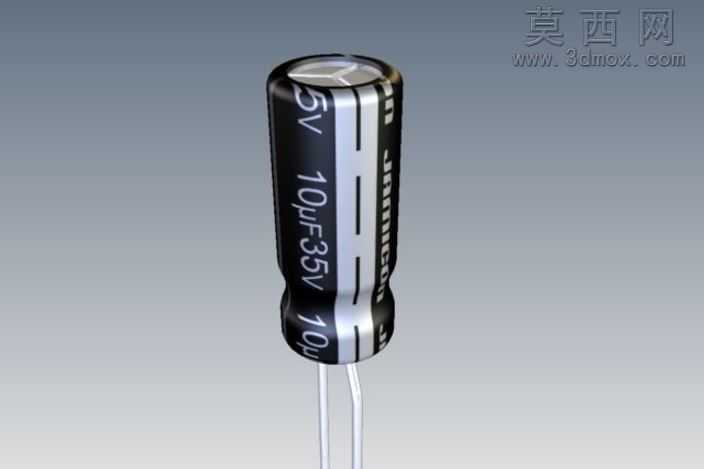

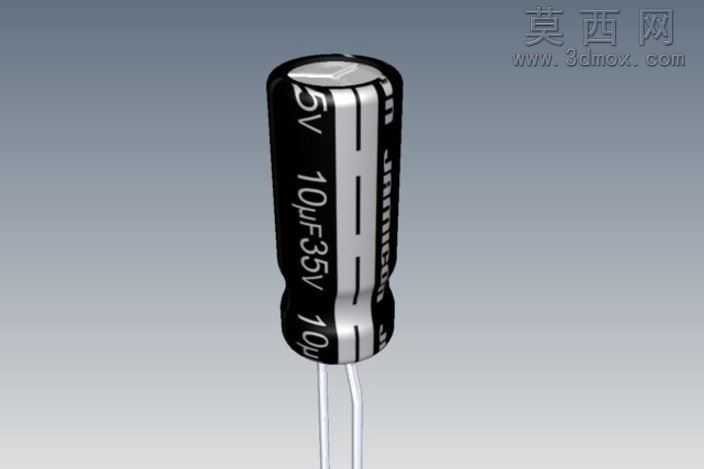

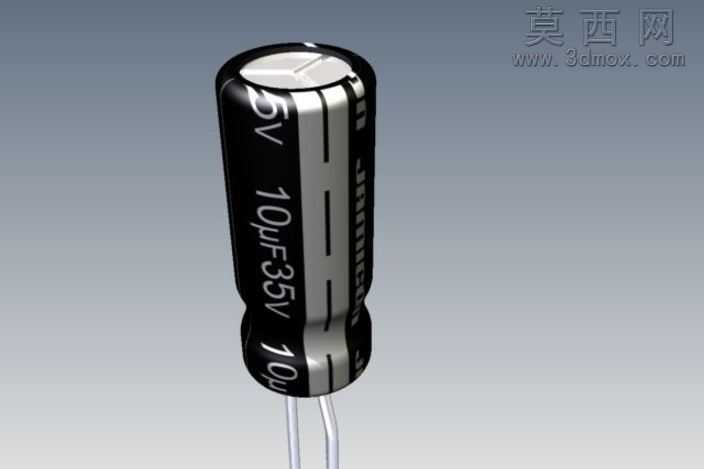

本作品为直插式10μF铝电解电容器的三维建模成果，建模过程围绕真实直插铝电解电容的实物结构展开，首先通过实物测绘获取核心尺寸参数，涵盖电容主体圆柱外径、主体高度、顶部封边厚度、引脚直径与引脚伸出长度等关键尺寸，确保建模比例与实物完全一致。建模阶段采用参数化建模逻辑，先构建电容主体的圆柱基体，再对顶部的防爆压痕结构进行精细化特征刻画，还原铝电解电容顶部的十字形防爆槽细节，同时对主体外壳的卷边封边结构做圆角过渡处理，避免生硬棱角失真。主体侧面的极性标识条采用拉伸凸台搭配纹理贴图的方式实现，既还原了负极标识的长条色块特征，也保留了外壳表面的哑光塑封质感，外壳上印刷的参数标识采用曲面贴图映射，确保文字随圆柱曲面自然贴合，无拉伸变形问题。引脚部分采用扫掠特征构建，还原直插引脚的圆柱形态与自然的轻微弯折角度，引脚与主体底部的连接部位做了包边结构处理，还原电容底部的密封橡胶圈与引脚固定结构。材质渲染阶段，为铝制外壳赋予哑光黑色塑封材质，调整材质的粗糙度与反光度，模拟真实电容外壳的半哑光质感；极性标识条赋予银灰色金属质感材质，还原铝壳电解电容的负极标识视觉特征；引脚部分赋予亮面金属锡材质，调整高光参数模拟镀锡引脚的光亮金属质感；顶部防爆槽部位做轻微的材质色差处理，还原顶部封盖的铝质金属质感。整体建模严格遵循电子元器件的实际装配结构，所有特征均符合直插铝电解电容的生产工艺逻辑，无结构失真问题，可用于电子线路板装配仿真、电路教学演示、电子产品结构装配校验等场景，模型拓扑结构规整，无冗余面与破面问题，可直接导入各类三维装配场景使用，能够精准匹配PCB板上的电容封装位，为电子产品的整机结构设计提供准确的元器件模型支撑。
