百叶式通风换热构件三维结构设计

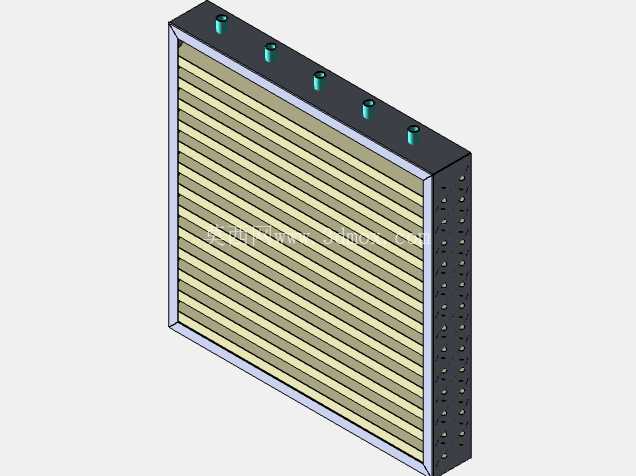

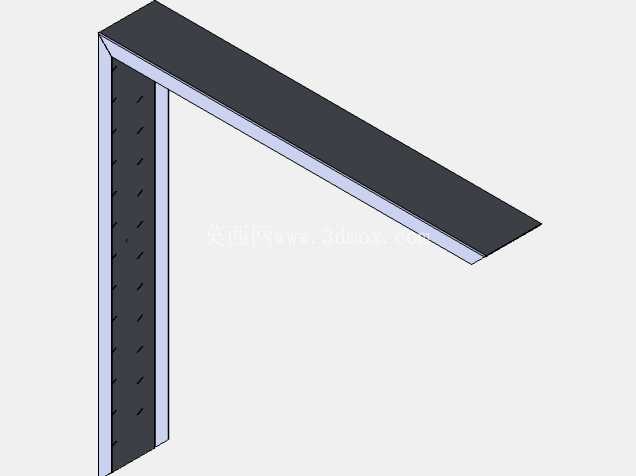

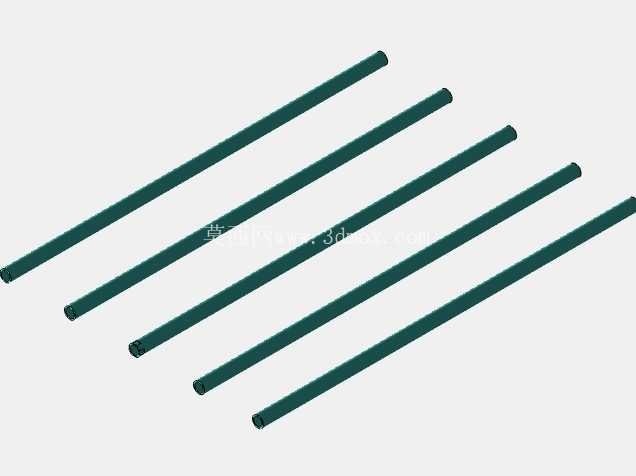

这款百叶式通风构件的结构设计，最初是针对工业机柜散热、厂房侧墙通风、暖通系统末端出风这几类场景做的适配，在做结构建模的时候，最先敲定的是整体的安装边界，整体采用矩形板式结构，外框采用等壁厚的折边型材结构，边框的折边宽度预留了标准紧固件的安装空间，顶部预设的五个等距分布的管接结构，是为了适配冷凝水引流或者是辅助风道的接驳需求，侧边的密集阵列安装孔，采用等间距排布，孔位公差按照IT12级做预留，既可以满足穿螺栓固定的安装需求，也可以作为侧边辅助进风的通流孔使用。

在功能设计上，核心的百叶部分采用等间距平行排布的倾斜叶片，叶片的倾斜角度经过反复校核，既可以保证水平方向的通风通流面积达到整体迎风面的70%以上，又可以阻挡外部的飞溅水滴、大颗粒杂物直接进入风道内部，叶片之间的间距控制在12mm，避免大尺寸异物落入的同时，不会产生过高的风阻，叶片与外框的连接采用嵌入式固定结构，不需要额外的焊接或者粘接工序，装配的时候直接将叶片卡入边框预设的卡槽内即可，后期如果出现单叶片损坏，也可以单独拆卸更换，不需要整体报废整个构件。

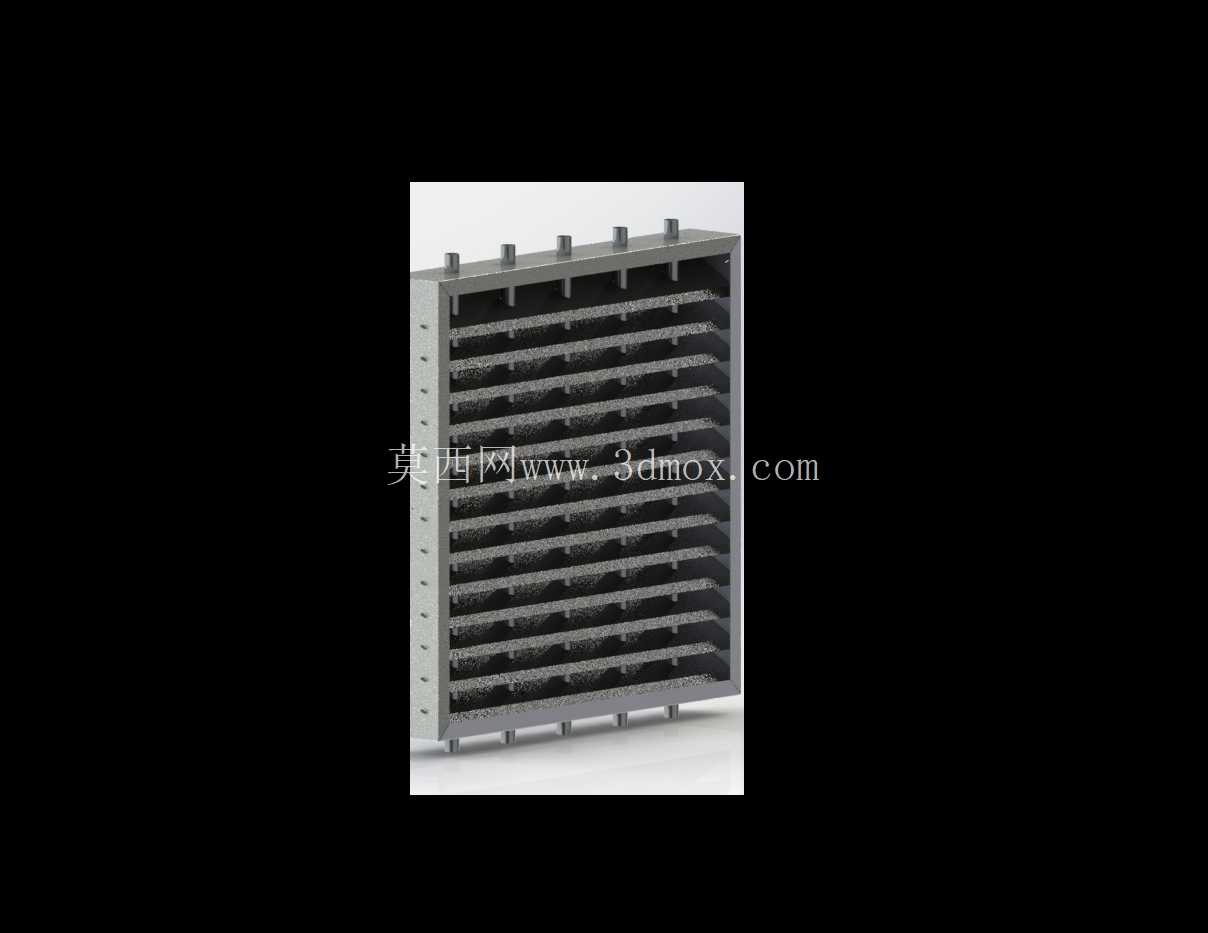

实际应用中，这类构件既可以单独作为建筑通风口的防护栅格使用，也可以搭配换热芯体作为风冷换热器的外防护通风结构使用，在配套换热设备使用的时候，顶部的管接头可以接入冷凝水收集管路，将换热过程中产生的冷凝水统一引流排出，避免冷凝水渗漏到设备内部造成电气元件短路。做三维建模的时候，所有的安装孔位、接驳接口都做了参数化关联，如果需要适配不同尺寸的安装场景，只需要调整外框的长宽参数、叶片的数量与间距，就可以快速衍生出不同规格的同系列产品，不需要重新从零开始搭建模型。

从安装适配性来看，构件的整体厚度控制在合理范围内，背部预留了15mm的安装沉台，安装的时候可以直接嵌入预留的墙体或者设备面板开口内，通过侧边的安装孔打螺丝固定，不需要额外做凸出的安装支架，既可以保证安装后的外观平整，也可以减少安装占用的空间。叶片的表面做了导流棱线设计，空气流过的时候可以顺着叶片的倾斜方向均匀扩散，不会在出风口产生紊流造成异常风噪，在风速3m/s的工况下，整体风阻可以控制在15Pa以内，不会对配套风机的风压造成过多损耗。

结构细节上，外框的四个角做了圆角过渡处理，避免安装过程中尖锐边角划伤操作人员，顶部的管接头采用外螺纹结构，适配标准的软管快接接头，现场安装的时候不需要做额外的接头加工，直接套上软管卡箍固定即可。侧边的安装孔采用长圆孔与圆孔交替排布的设计，长圆孔可以吸收安装面的加工误差，即使现场的安装孔位存在1-2mm的偏差，也可以顺利完成安装，不需要重新扩孔调整。在材质适配方面，这个模型的结构既可以采用铝合金挤压型材加工，也可以采用镀锌钢板折弯焊接加工，不同材质的加工工艺对应的结构圆角、壁厚参数都在模型里做了对应预留，不需要针对材质变更做大幅度的结构修改。
