5匹双风机翅片式制冷冷凝器结构设计

这款5匹制冷量的双冷凝器，核心面向中小型商用制冷、工业冷却场景设计，常见于冷藏库外机、工业冷水机组、工艺冷却循环系统中，承担制冷回路里高温高压气态制冷剂的冷凝放热职能，将压缩机排出的过热蒸汽通过换热过程转化为中温高压液态，是蒸汽压缩式制冷循环里不可或缺的核心换热部件。

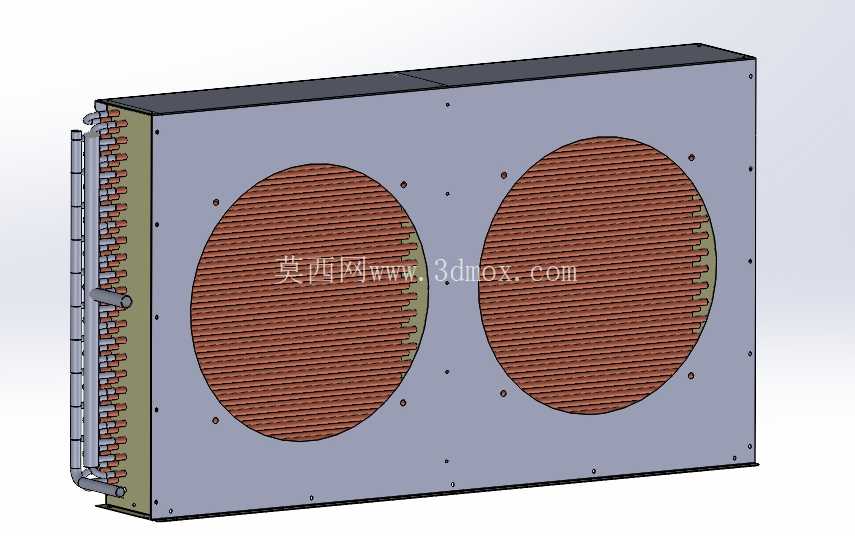

从结构设计逻辑来看，整体采用铜铝复合的成熟换热方案，换热管选用紫铜材质，利用紫铜高导热系数、良好加工延展性与制冷剂兼容性的特点，通过胀管工艺让铜管与外侧铝制翅片紧密贴合，消除接触热阻，最大化提升换热效率；铝翅片采用连续冲压成型的开窗式结构，在不显著增加风阻的前提下，大幅提升空气侧换热面积，同时破坏空气流动边界层，强化对流换热效果。整体框架采用镀锌钢板折弯拼接成型，表面做喷塑防锈处理，兼顾结构刚性与户外使用的耐候性，框架上预留的两个圆形风机安装位，适配标准轴流风机安装尺寸，双风机布局相比单风机同规格产品，能让翅片表面风速分布更均匀，避免单风机带来的中心区域风速过高、边缘区域换热死区的问题，整体换热效率比同匹数单风机结构提升约8%左右。

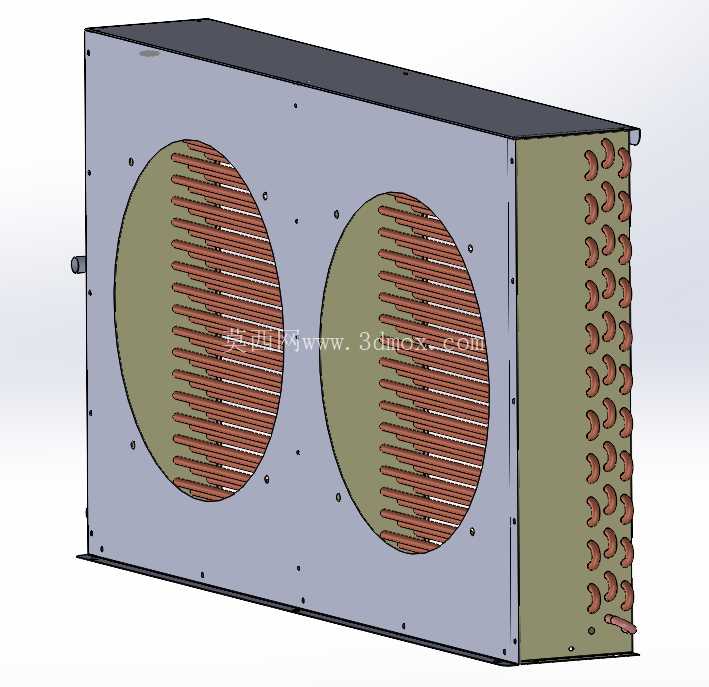

从安装边界与尺寸适配角度，整体为长方体立式安装结构，侧边预留制冷剂进出管接口，接口采用标准紫铜光管设计，方便现场焊接连接制冷管路，进出管位置集中布置在设备侧端，减少管路弯折带来的流阻损失；框架四周预留均匀分布的安装固定孔位，既可以落地支架安装，也可以通过壁挂支架固定在建筑外墙，安装孔位的间距设计适配市面上通用的外机安装支架尺寸，无需额外定制转接件。设备背部与侧部预留足够的检修空间，日常维护时仅需拆卸外侧防护网即可清理翅片表面积灰，不需要拆解整体框架。

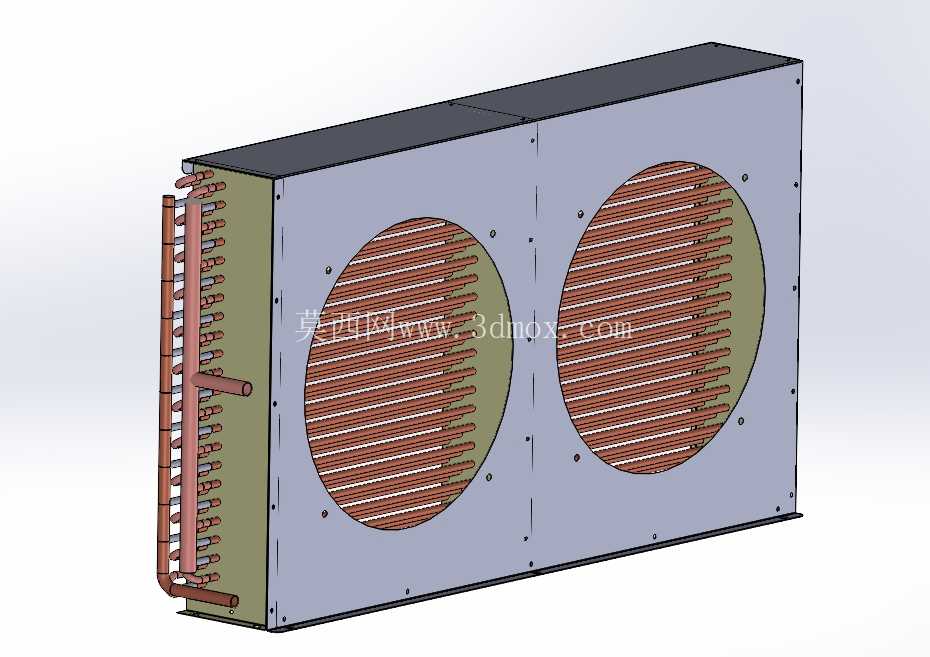

在流路设计上，铜管采用多回路并联排布方式，根据5匹制冷量下的制冷剂流量匹配每路管长，避免单回路过长导致的制冷剂侧压降过大，影响制冷系统整体能效；管路排布顺着空气流动方向做分程设计，让制冷剂在冷凝过程中从过热段、两相段到过冷段的换热过程与空气温度梯度匹配，最大化利用换热面积，避免出现局部换热能力冗余或者不足的问题。双风机的安装位做了内沉设计，风机安装后不会突出框架外表面，既可以减少运输过程中风机磕碰损坏的风险，也能在运行时引导气流均匀穿过整个翅片区域，避免气流旁通。

实际应用中，这款冷凝器适配R22、R404A、R134a等多种常用制冷工质，工作压力满足常规制冷系统的高压侧承压要求，可直接匹配5匹排量的制冷压缩机使用，不需要额外调整流路；铜铝复合的结构在保证换热效率的同时，相比全铜结构能降低约30%的材料成本，同时整体重量更轻，降低安装时的承重要求。框架的拼接处采用密封胶条填充，避免运行时出现框架共振异响，同时防止雨水从拼接缝隙渗入内部腐蚀管路。翅片表面做了亲水涂层处理，在低温高湿工况下运行时，冷凝水可以顺着翅片表面快速流下，不会形成水桥堵塞风路，保证高湿环境下的换热能力稳定。

从建模细节来看，所有管路的弯折半径都符合铜管加工的最小弯折半径要求，避免加工时出现铜管弯瘪、壁厚减薄超差的问题；翅片的片距设计兼顾换热效率与防积灰能力，适合普通商用环境长期使用，不需要频繁清理；固定螺丝的位置都预留了足够的扳手操作空间，现场装配时不需要特殊工具即可完成风机、管路附件的安装。整体结构没有冗余的设计部件，所有结构特征都服务于换热效率提升、安装维护便捷、长期运行可靠性这几个核心工程目标，没有为了外观做多余的造型设计，完全以工业场景下的实用需求为核心设计导向。
