高精度机械式游标卡尺教学实训模型

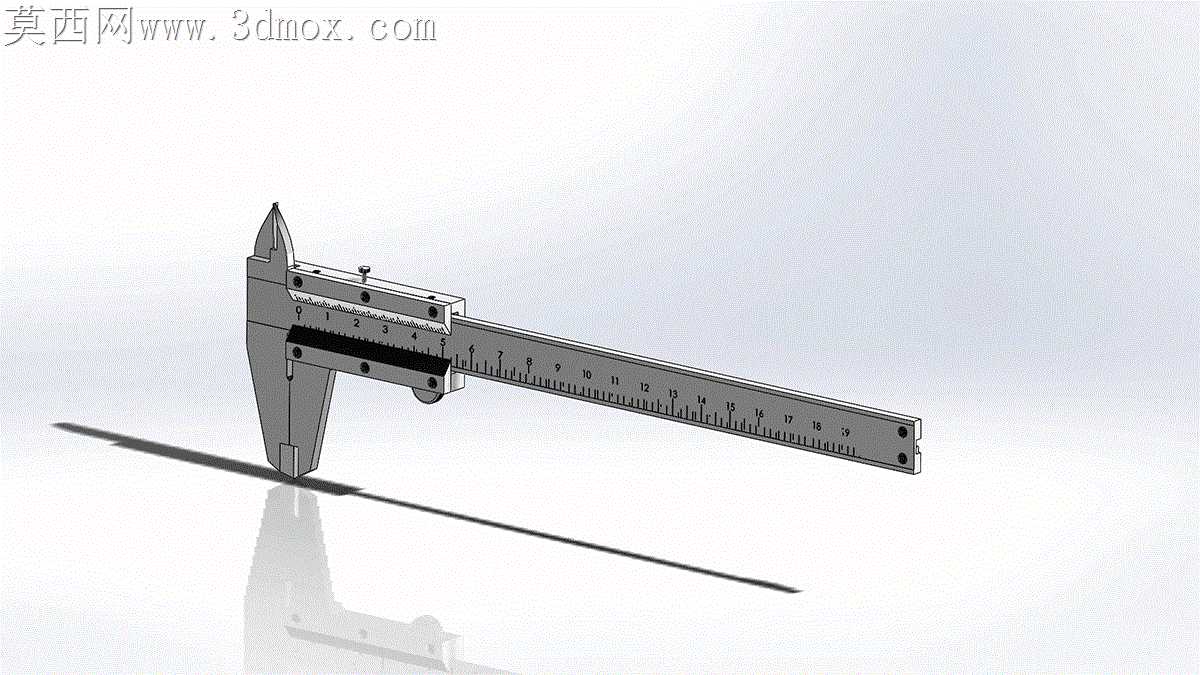

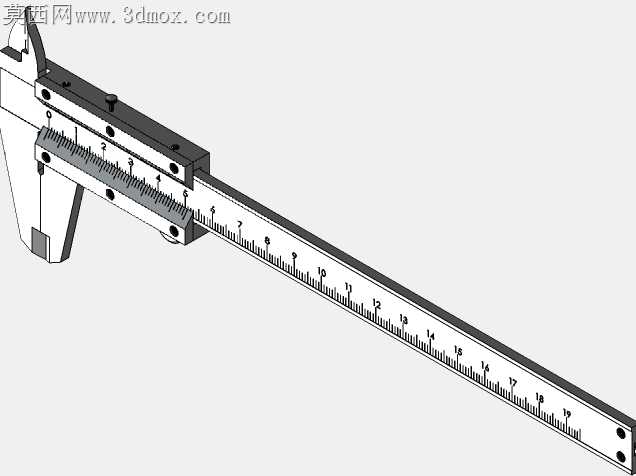

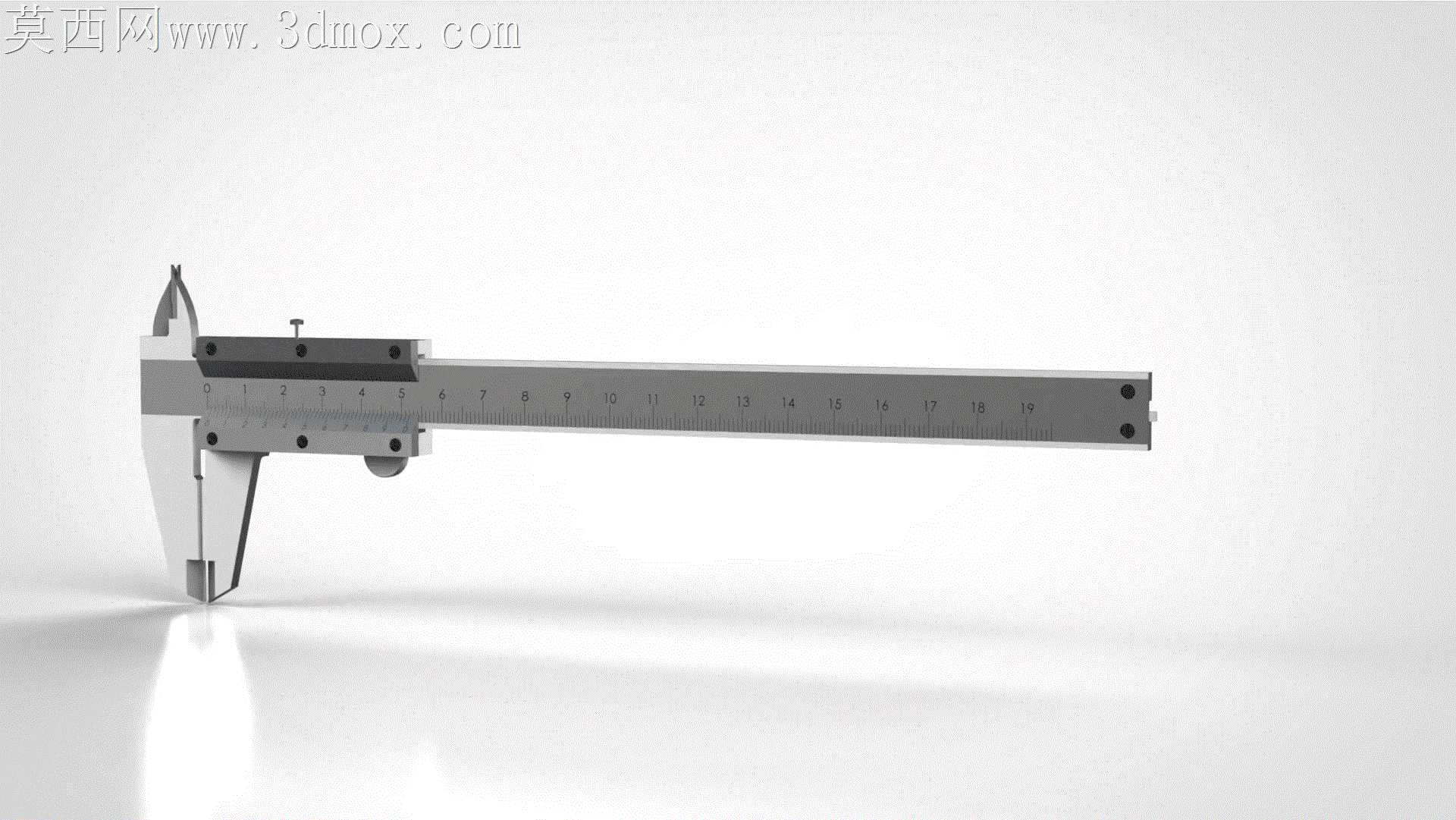

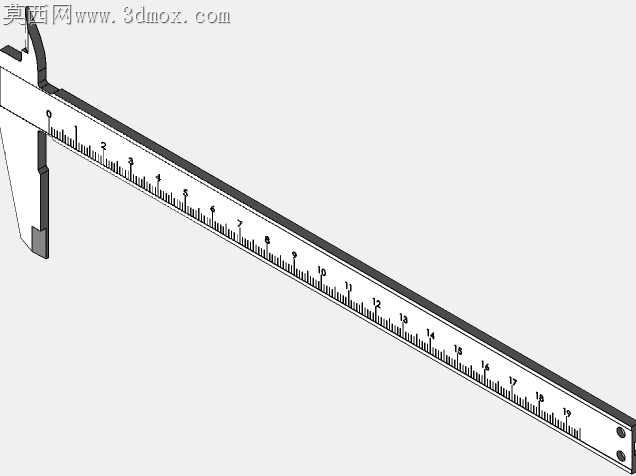

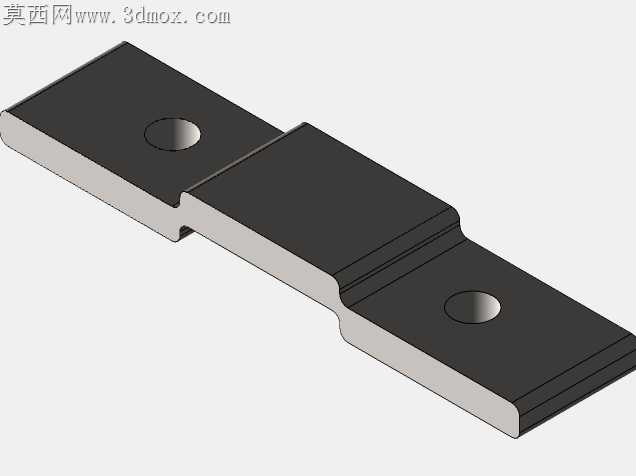

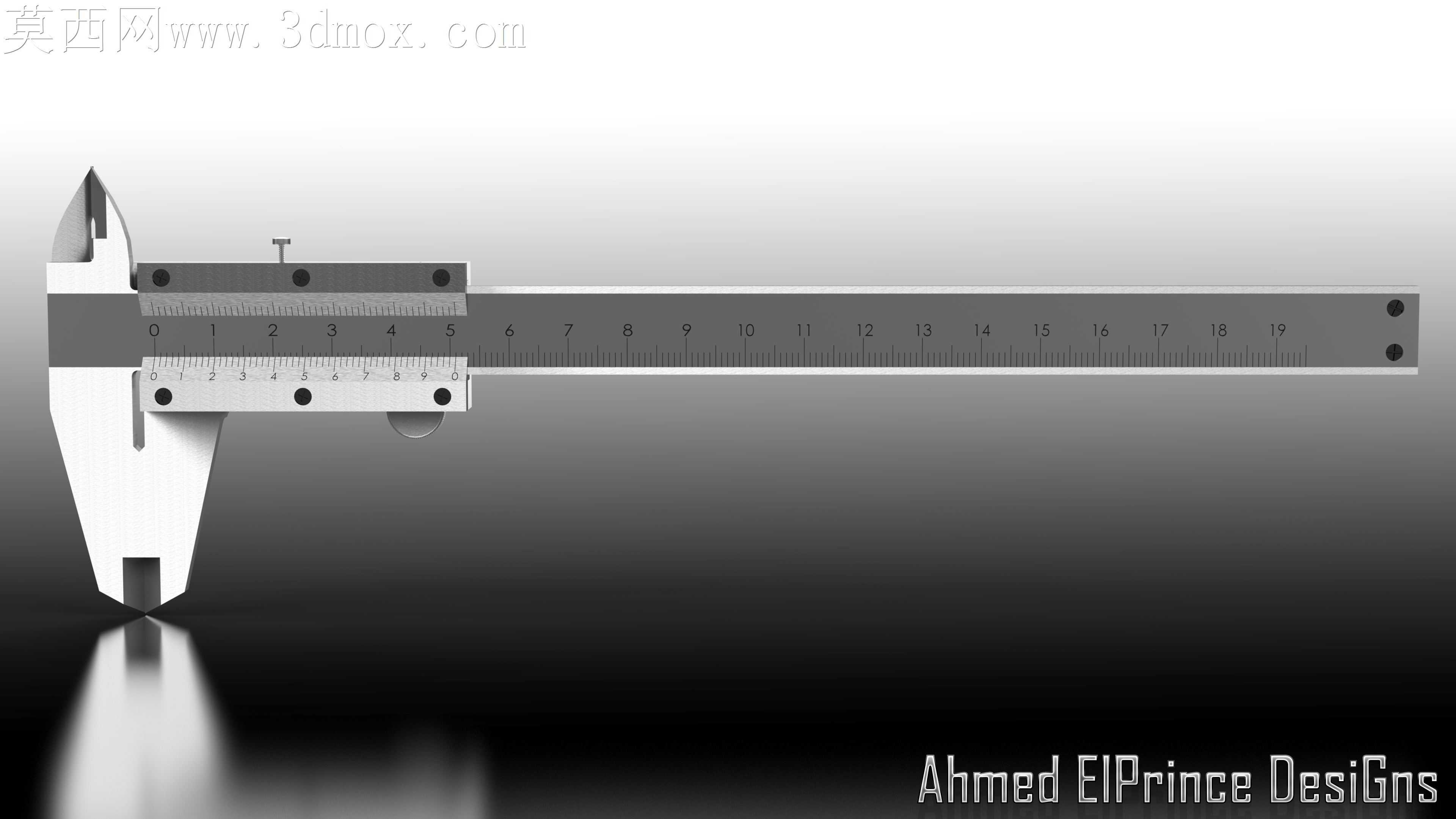

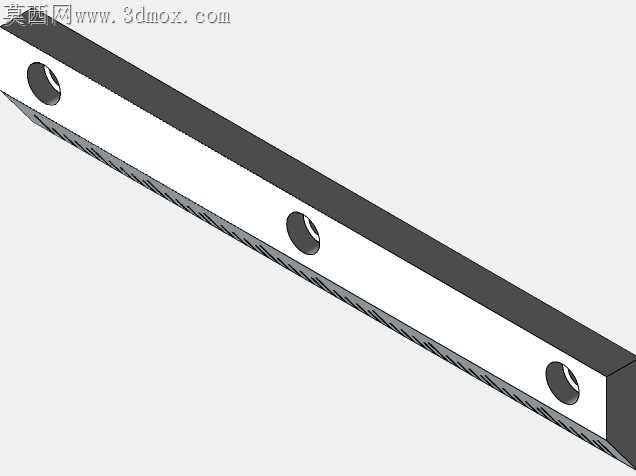

车间里新手操作工拿游标卡尺测量时，常因尺身滑动间隙过大出现读数偏差，甚至因量爪贴合面磨损导致测量值超差，这类问题在实训场景中尤为突出，很多学员刚接触量具时，根本注意不到尺框与主尺的配合公差对测量精度的影响。这款卡尺模型在结构还原时，特意把尺身与尺框的滑动配合间隙做了可视化处理，能清晰看到内侧导向凸台的结构，现实中这个凸台的平面度公差要控制在0.01mm以内，才能保证尺框滑动时无卡滞、无晃动，很多廉价卡尺用久了测量不准，就是这个凸台磨损后间隙变大，量爪出现侧倾导致的。量爪部分的刃口处理也做了细节还原，内测量爪的圆弧面与外测量爪的平面垂直度，直接决定了内径、外径测量的准确性，现实加工中这两个面要经过粗磨、精磨、研磨三道工序，表面粗糙度要达到Ra0.8才能保证贴合时无光隙，模型里特意把刃口的微小倒角做了出来，避免实训学员误以为量爪是锋利直角，实际生产中直角刃口很容易刮伤工件表面，也容易因磕碰出现崩缺。深度尺的连接结构也没有省略，尺框尾部的深度杆与主尺端面的平行度，是深度测量准确的关键，很多学员用卡尺测深度时会把尺身倾斜，就是没注意到深度杆需要完全贴合被测孔的底面，模型里深度杆与尺框的连接卡槽做了清晰展示，能直观看到滑动时深度杆不会出现偏摆的结构原理。锁紧螺钉的位置也还原了真实结构，这个螺钉的压紧力不能太大也不能太小，太大会拧坏尺框的螺纹孔，太小锁不住尺身导致读数滑动，现实中这个螺钉的顶端会垫一个铜片，避免直接压在主尺表面压出划痕，模型里这个细节的还原，能让实训学员明白量具维护的小细节，很多新手用卡尺时锁紧螺钉拧得过紧，用不了几次主尺表面就会出现压痕，直接导致尺框滑动卡滞。主尺上的刻度线位置也做了对应还原，0.02mm精度的卡尺，游标上50格对应主尺49mm，这个刻度的对应关系是读数教学的核心，模型里刻度的间距比例完全符合真实尺寸，学员可以直接对照模型练习读数，不用再对着抽象的课本示意图理解刻度差。
