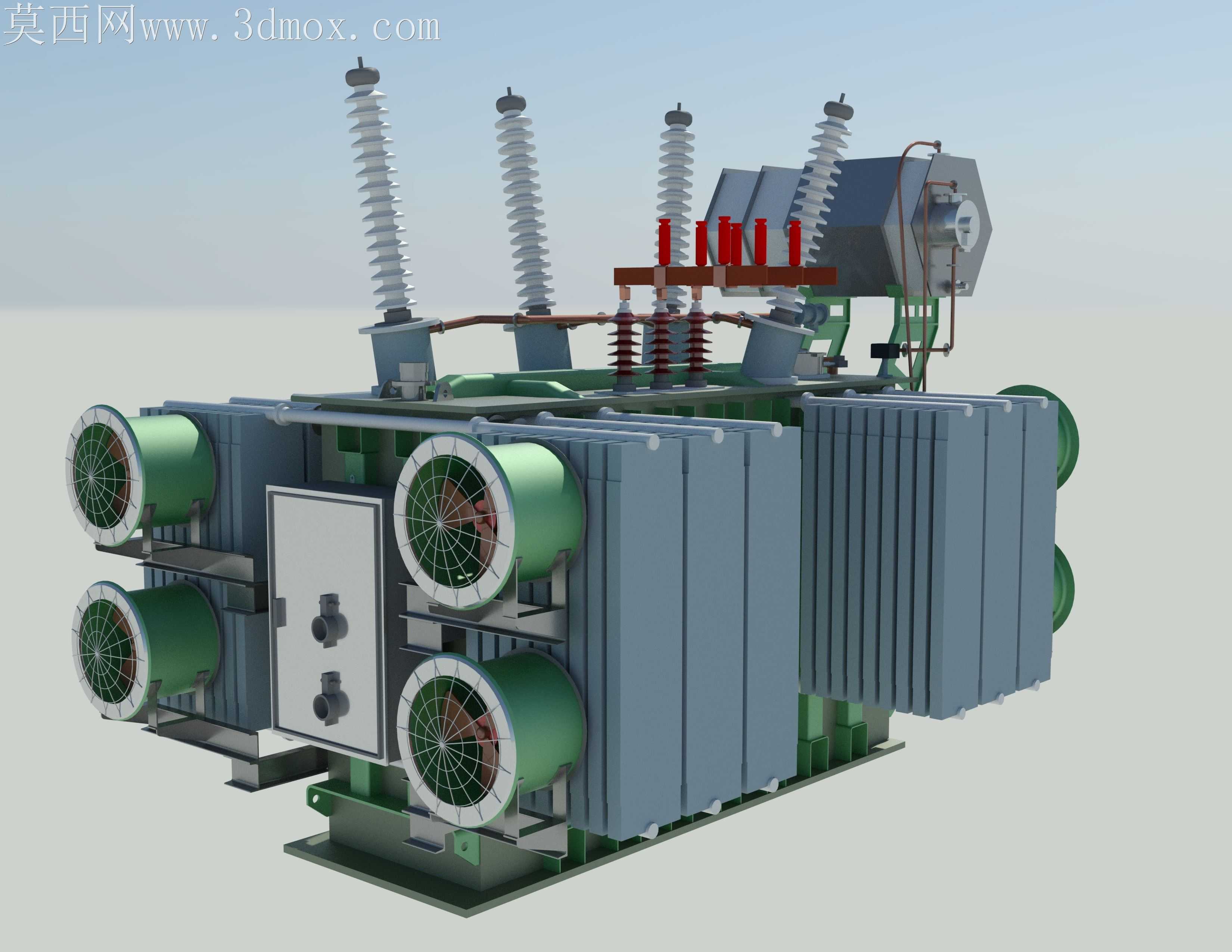

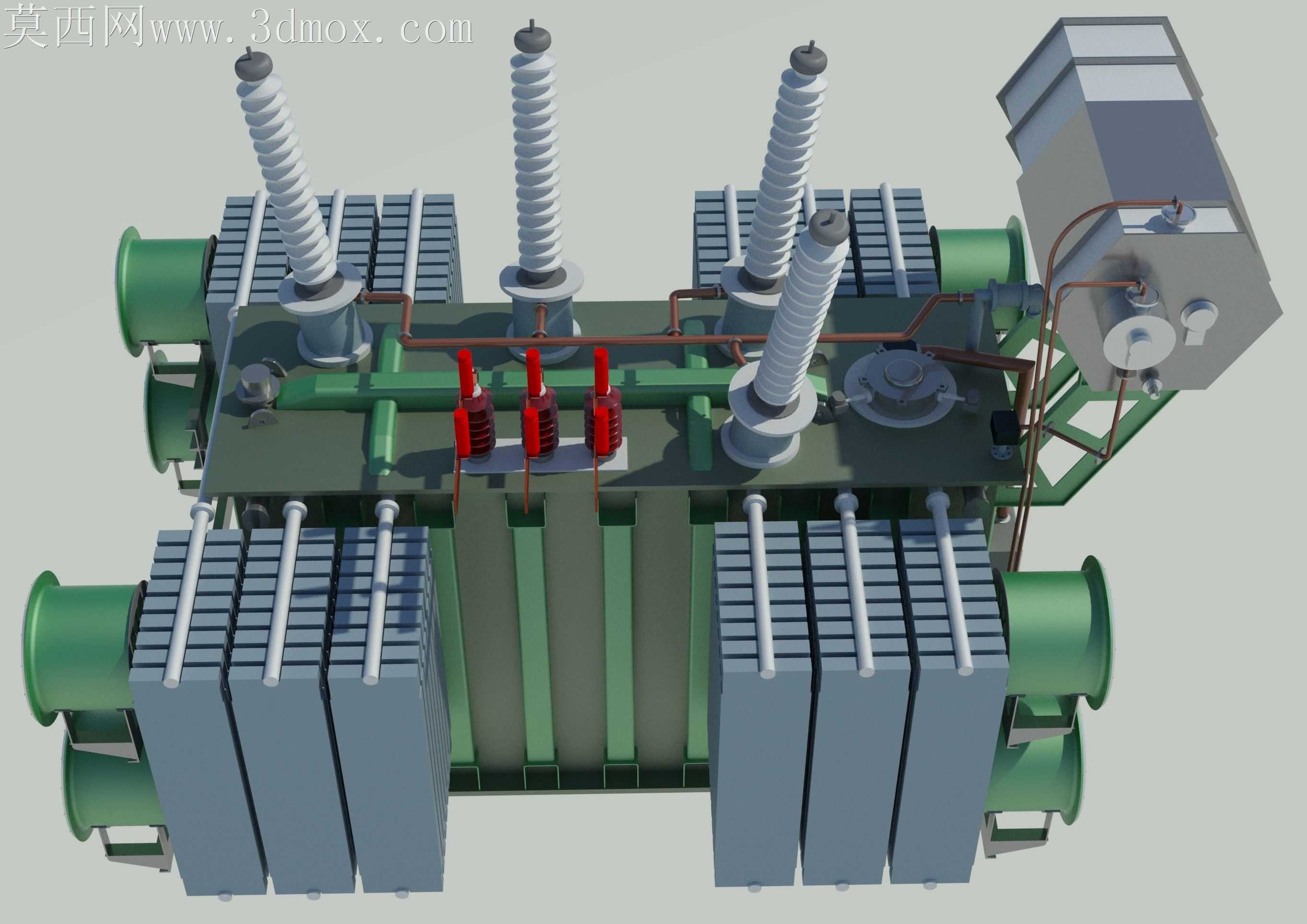

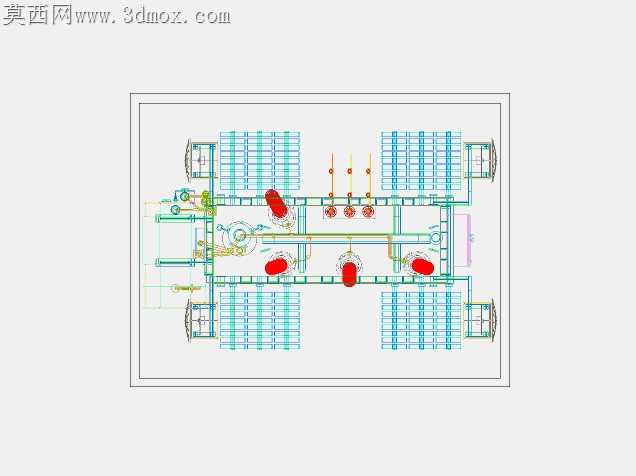

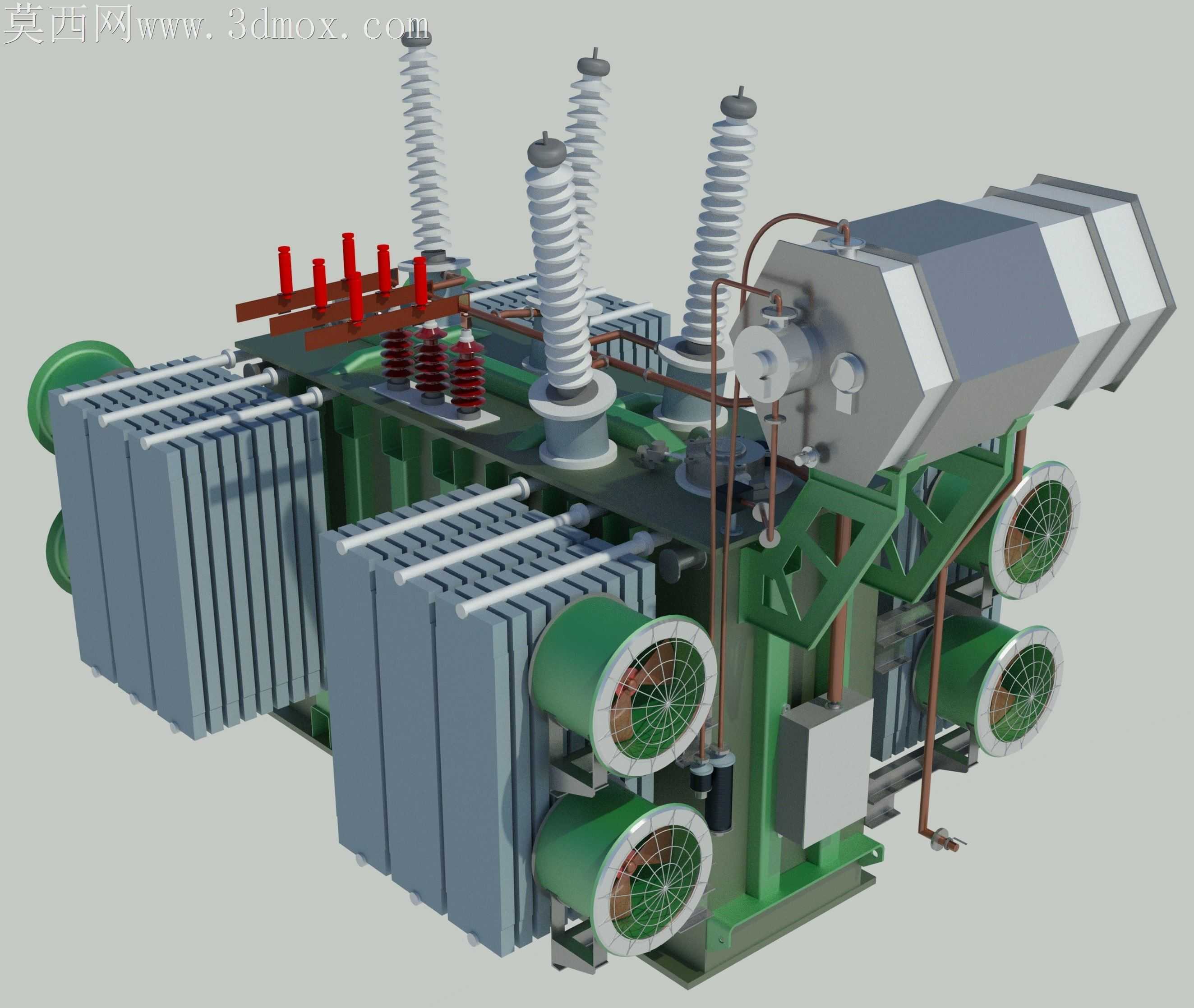

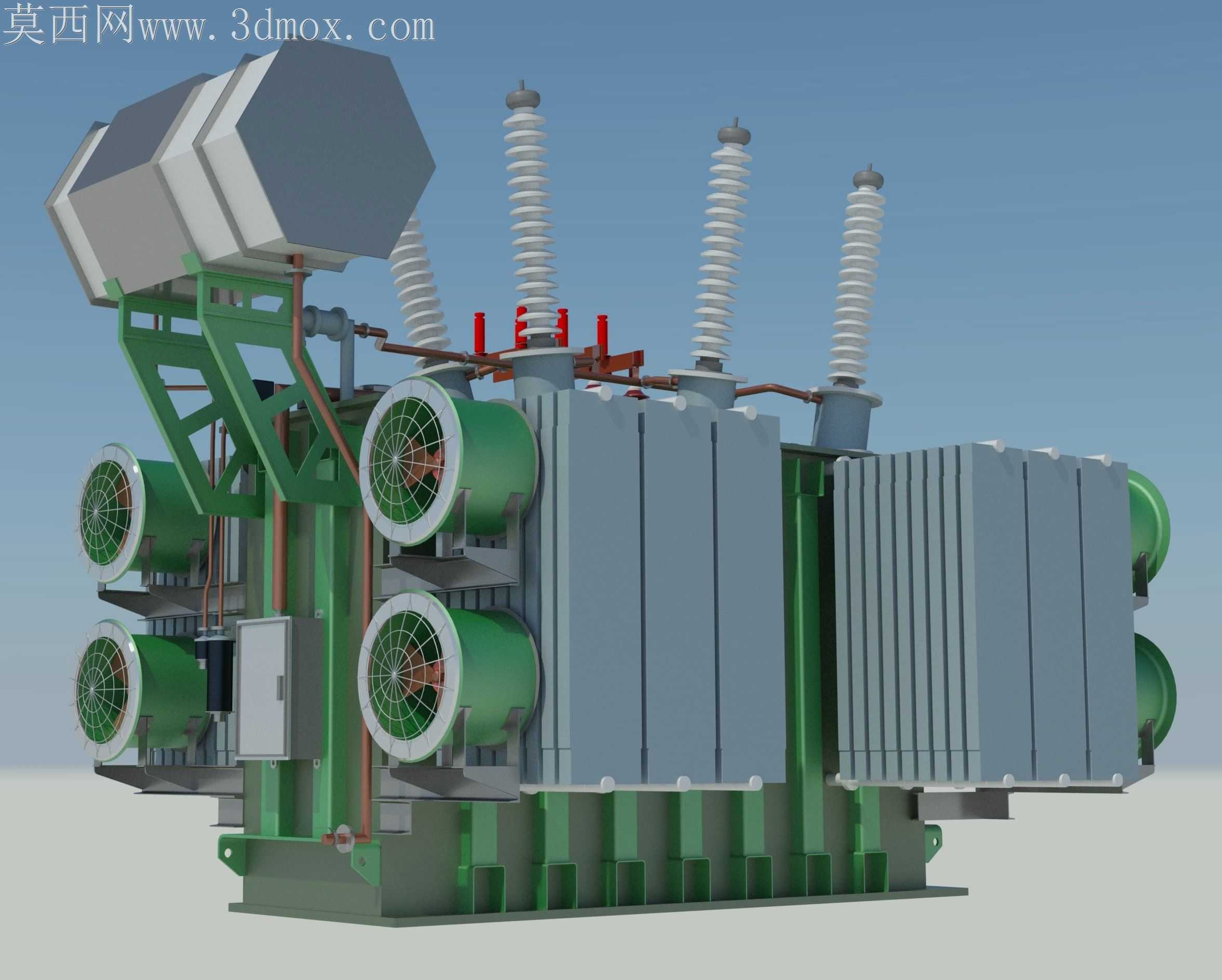

40MVA132-23kV油浸式电力变压器结构设计

户外变电站投运的大容量电力变压器，常年要面对昼夜温差带来的油箱热胀冷缩形变、强风载荷下套管的摆动疲劳、散热风机持续运行带来的振动传导问题，这套40MVA等级23kV侧出线的变压器三维设计，全程围绕加工适配视角打磨每一处细节，没有为了视觉效果做脱离生产实际的夸张造型。油箱壁的散热筋排布没有采用等距均分的常规布局，靠近高压套管接线端的区域筋片间距收窄12%，对应绕组端部温升更高的实际工况，同时筋片的折弯圆角统一取R3，匹配现有钣金折弯设备的下模槽口参数，不需要额外定制刀具就能完成整批筋片的折弯加工，避免小批量定制刀具带来的成本上浮与工期延误。顶部的储油柜采用斜置安装角度，与油箱顶面的连接支架预留了2mm的调整垫片间隙，现场安装时可以根据基础沉降的实际测量值微调储油柜水平度，不用在现场重新配焊支架，减少高空焊接作业的安全风险。高压套管的底部安装法兰特意做了止口定位结构，法兰与油箱顶盖的配合公差选H7/h6，装配时不需要反复调整套管垂直度，只要将止口卡入定位槽就能保证套管与顶盖的垂直精度，密封胶圈的压缩量能稳定控制在30%的最优区间，杜绝长期运行后密封面渗油的隐患。侧部的四组冷却风机支架没有直接焊接在油箱壁上，而是通过橡胶减震垫与预埋的安装座连接，支架上的螺栓孔全部做成长圆孔，风机安装时可以微调位置对齐扇叶与风筒的同轴度，运行时的振动不会直接传导到油箱壁引发焊缝疲劳，也能避免振动传递到高压套管引发接线端子松动。绕组外部的绝缘压板与夹件之间预留了0.8mm的绝缘纸板叠片间隙，对应变压器长期运行后绝缘件的收缩量，不用在吊芯检修时额外调整压紧螺栓的扭矩就能保持绕组的压紧力。高低压侧的接线端子排做了错位排布，高压端子与低压端子的高度差保持在150mm以上，现场接线时不会出现线缆交叉干涉的情况，接线端子的安装孔距完全匹配国标对应的电力金具尺寸，不需要现场重新打孔适配。油箱底部的排污阀位置特意偏离基础槽钢的排布区域，后期运维时可以直接在地面接取排污油，不用拆解周边的防护挡板。所有外露的钢结构件的倒角都取R2，既满足喷涂时的漆膜附着要求，也能避免安装运维过程中尖锐棱角划伤作业人员。
