40MVA油浸式电力变压器结构设计方案

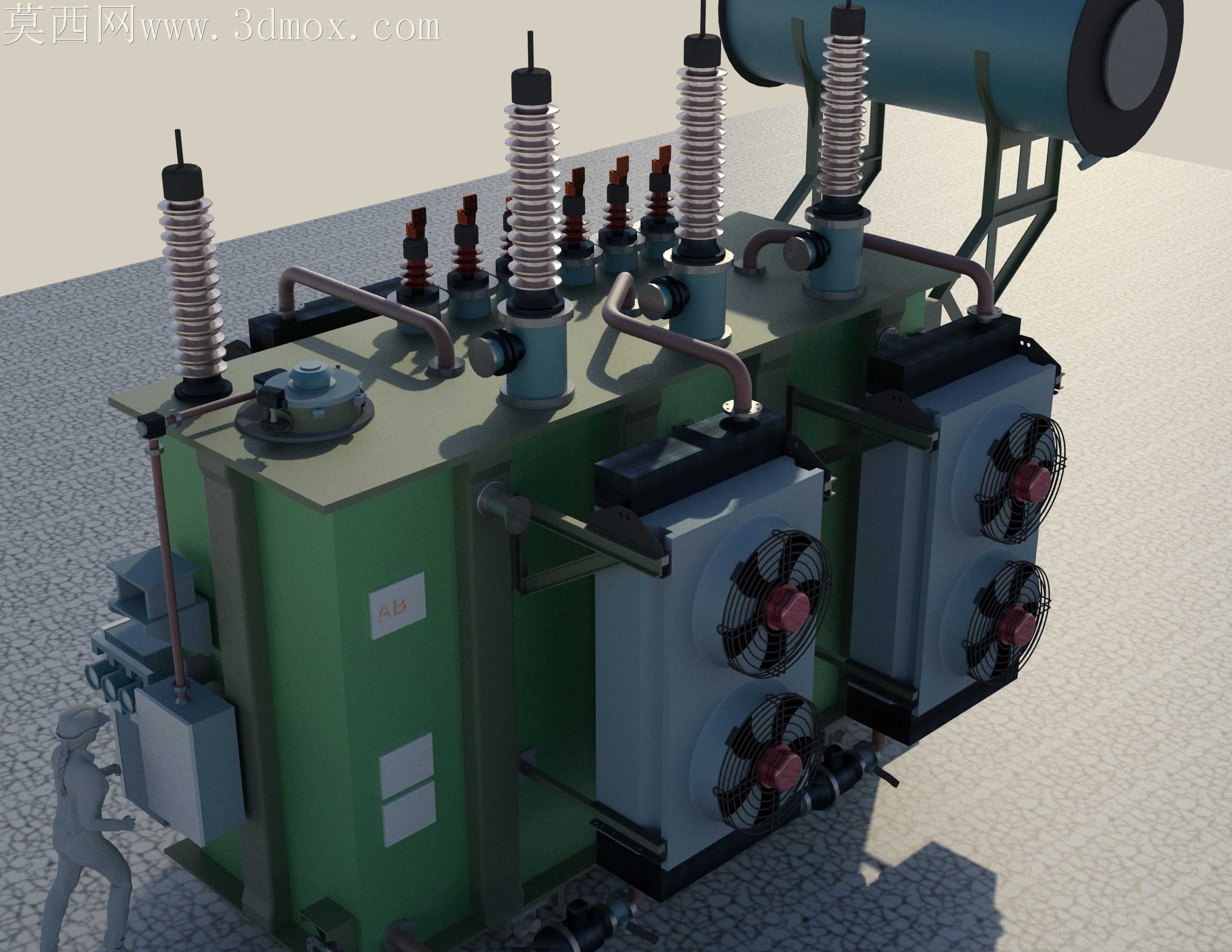

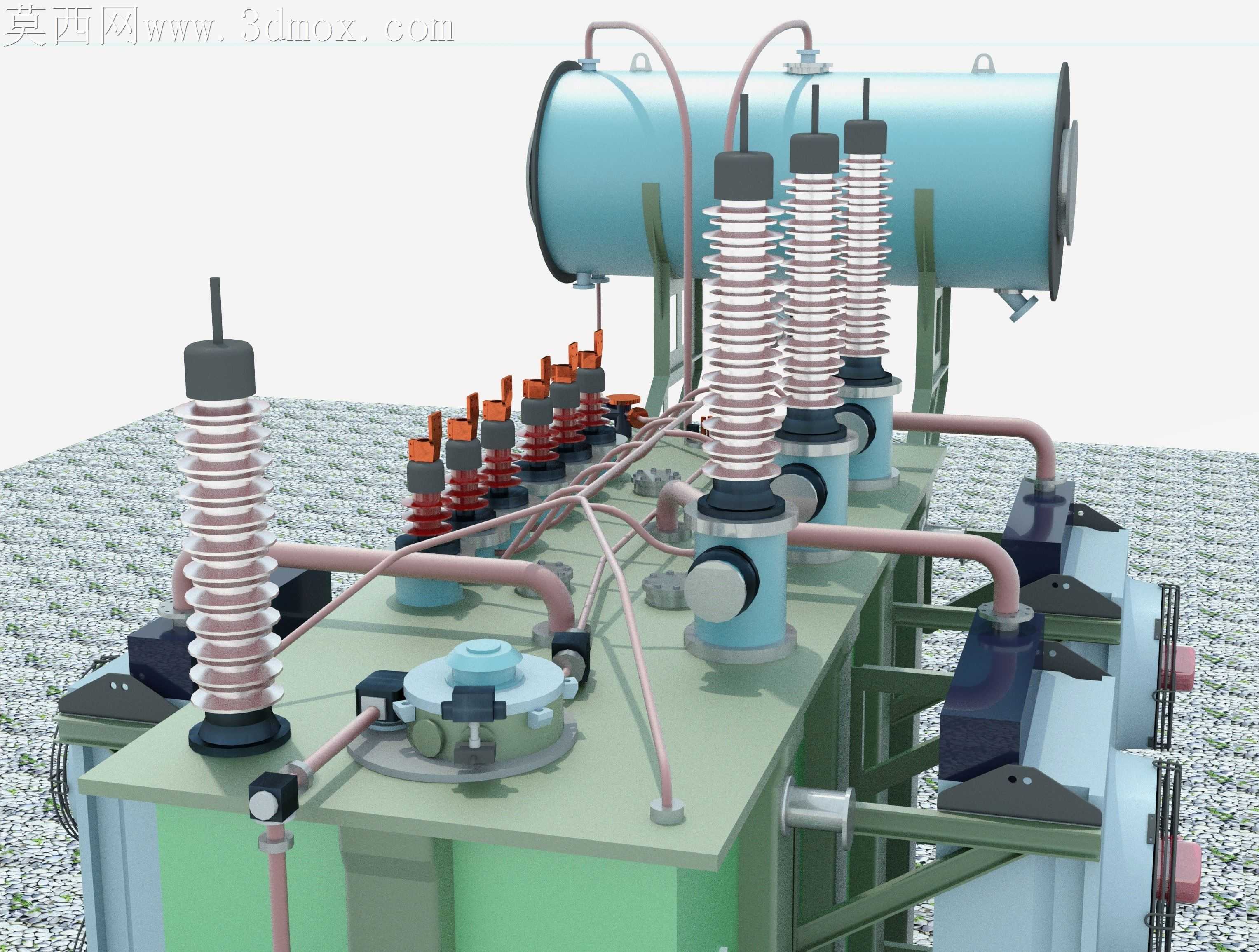

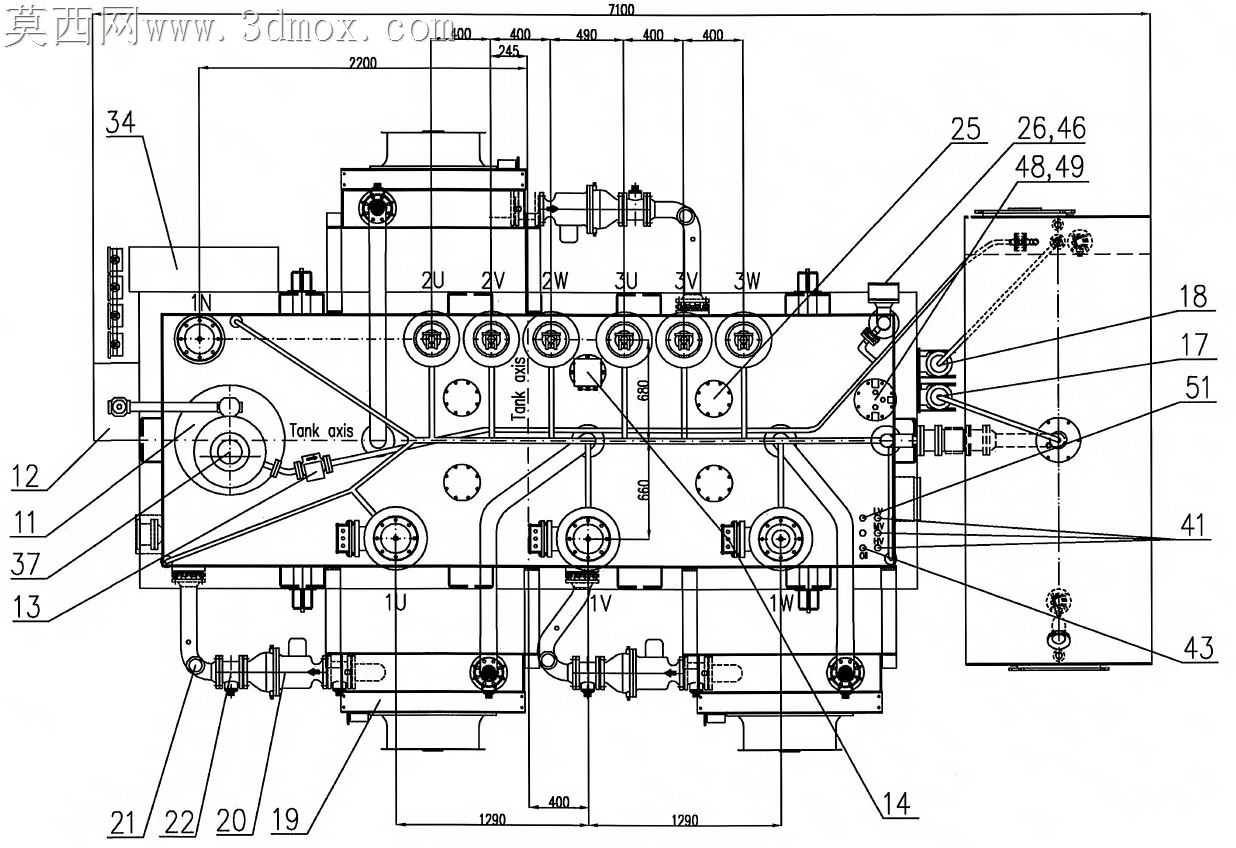

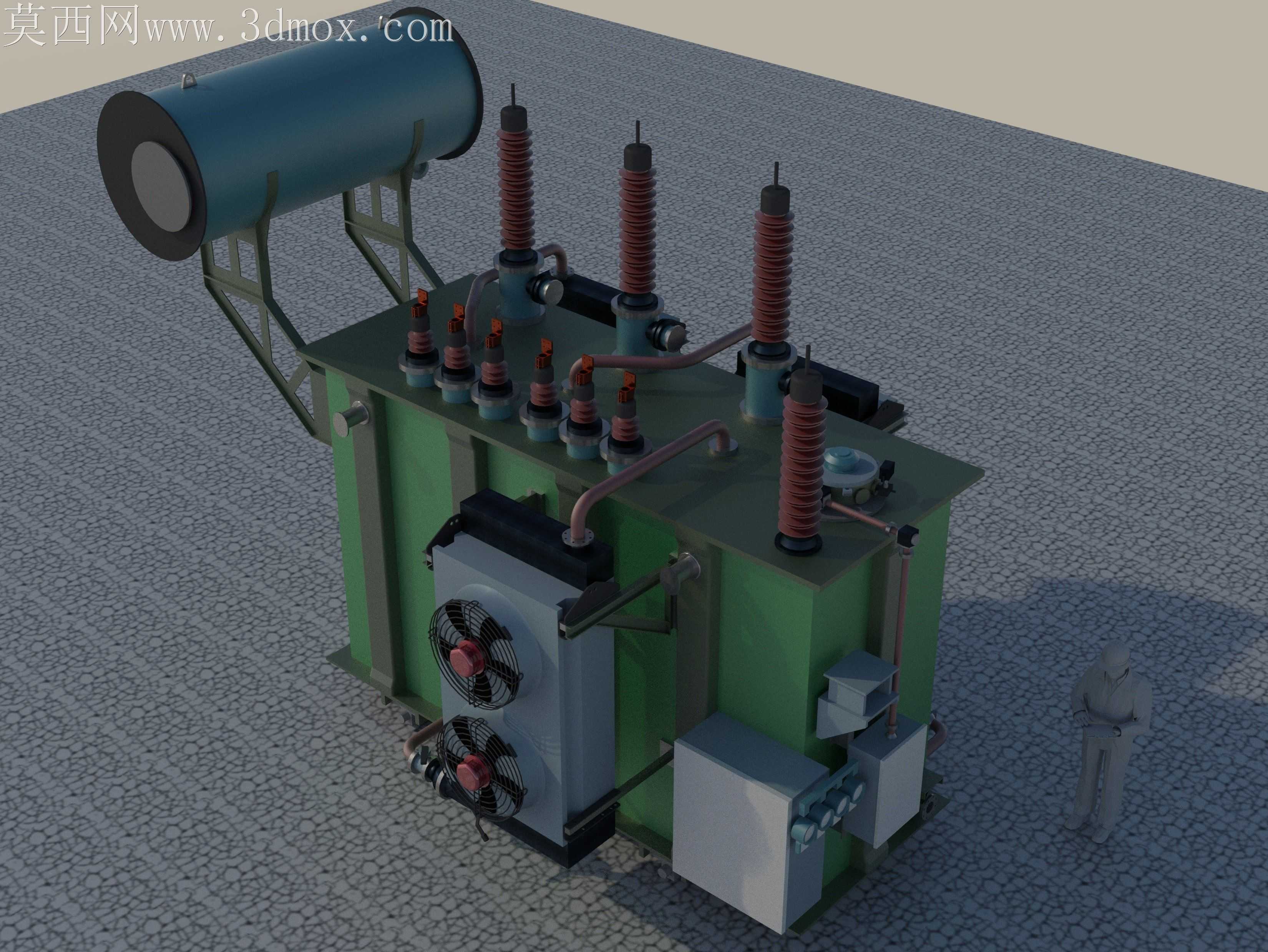

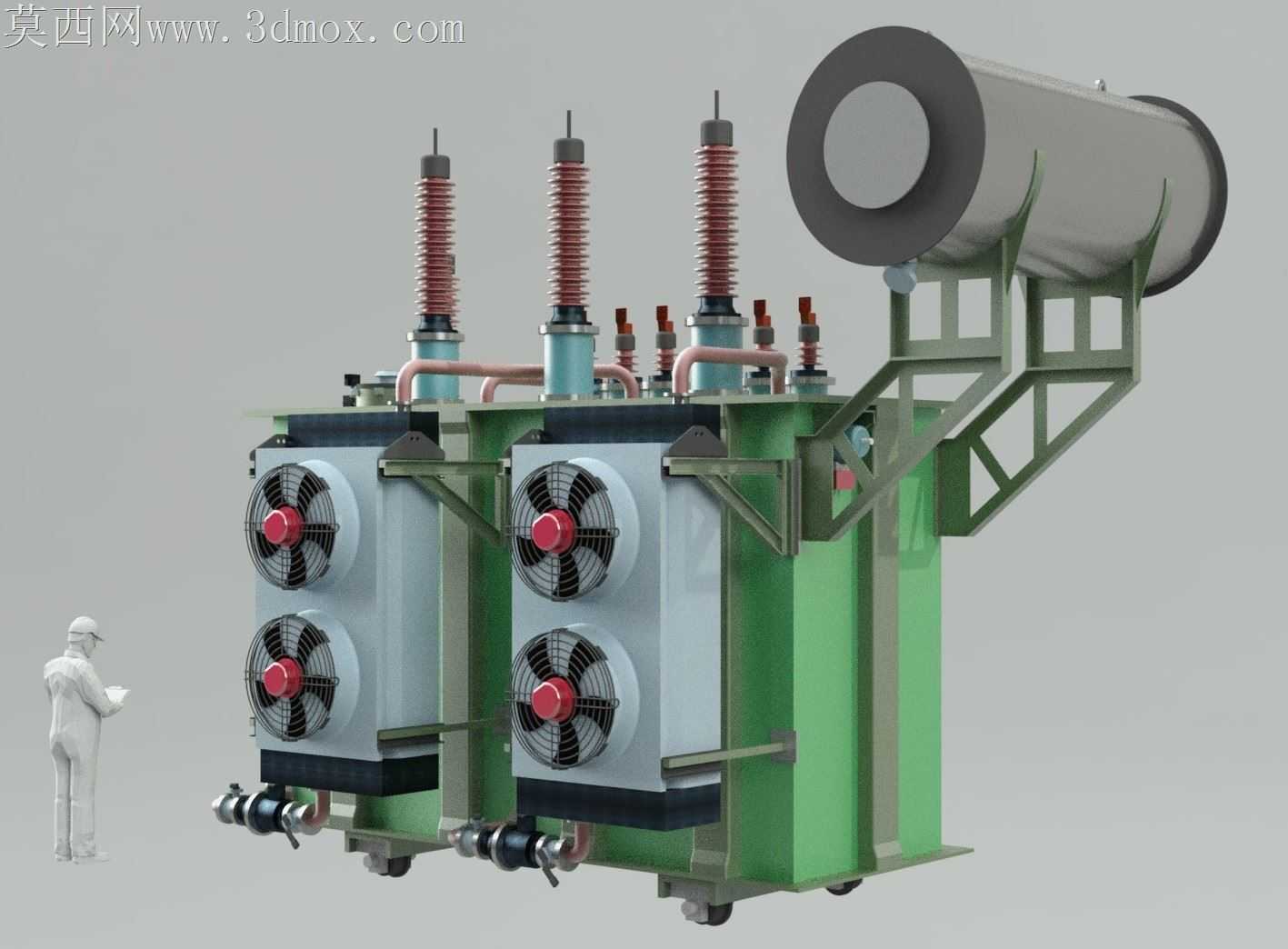

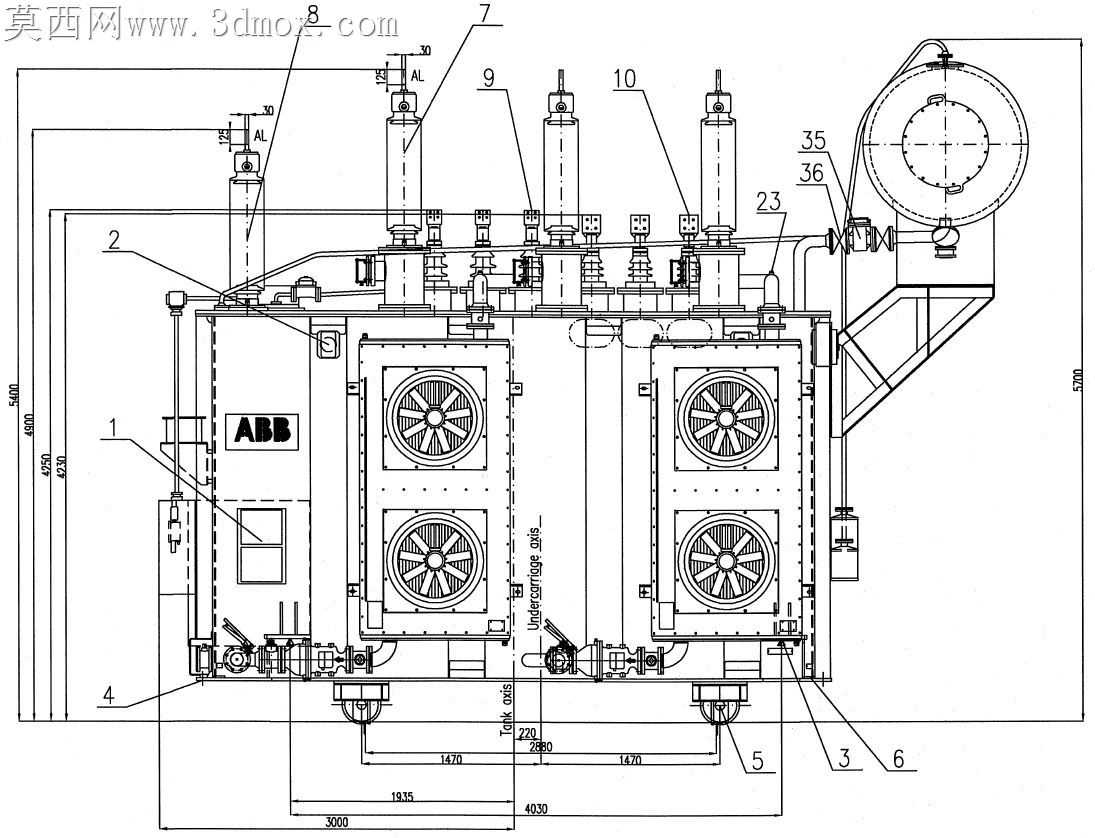

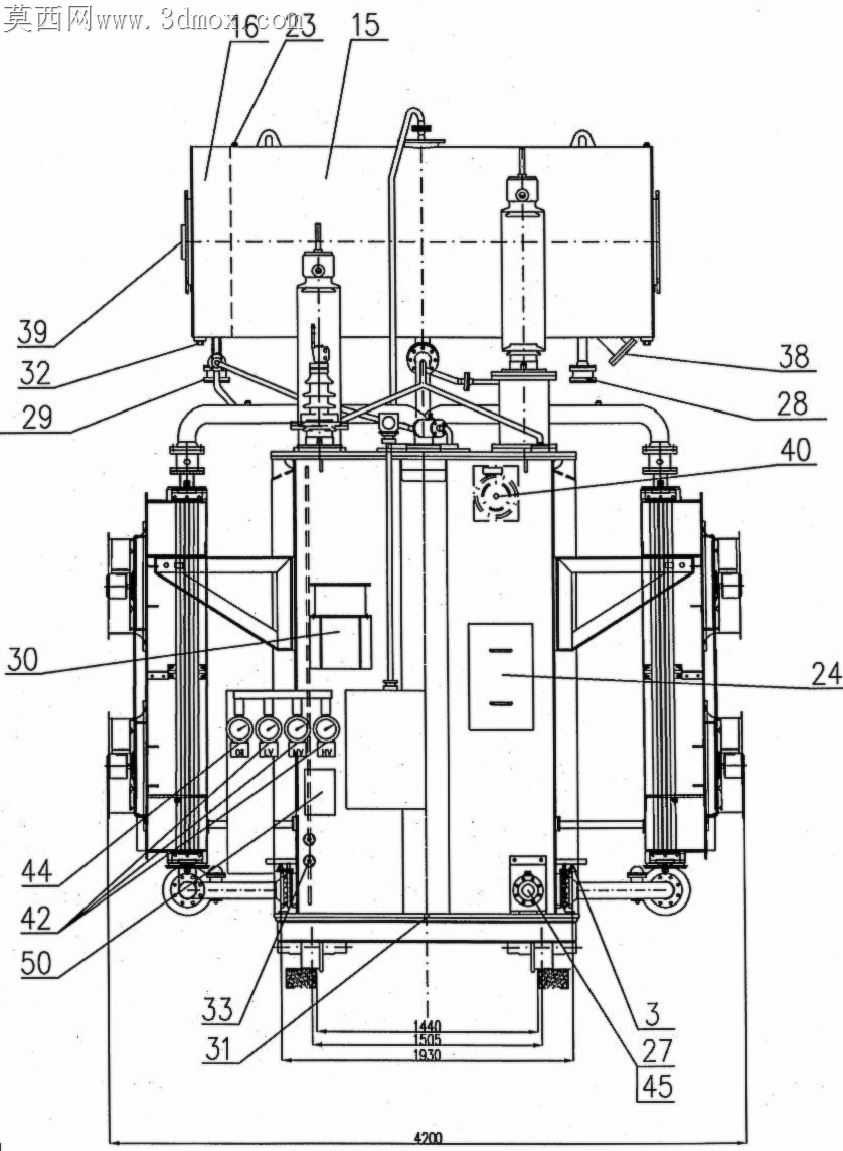

户外变电站长期运行的油浸式变压器，最容易被忽略的隐患来自套管接线端的应力集中与储油柜的管路共振，这套40MVA等级的变压器三维设计，从加工适配的角度把这些现场反馈的问题逐一落到结构细节里。高压侧的瓷质绝缘套管，底部法兰与箱盖的连接面没有采用常规的平面密封结构，而是做了0.3mm深度的环形密封槽嵌装耐油橡胶圈，现场安装时不用反复调整垫片厚度就能保证密封压力均匀，避免长期运行后密封圈蠕变导致的渗漏油。套管顶部的接线端子预留了12mm的伸缩调节余量，能抵消母线热胀冷缩带来的轴向拉力，不会把应力直接传递到瓷套根部，减少户外温差大的区域瓷套开裂的故障概率。箱壁上的散热管路排布没有追求视觉上的等距规整，靠近高压套管的区域特意把管路间距加宽了20mm，给现场接线、红外测温留出足够的操作空间，后期运维时不用拆卸管路就能完成接头温度检测。储油柜与箱体连接的导油管，在靠近箱盖的位置做了一段缓弯结构，不是生硬的直角弯折，既降低了油流循环的阻力，也能缓冲变压器运行时的振动传递，避免管路焊缝长期受交变应力出现开裂。箱沿的连接螺栓孔位做了错位排布，相邻螺栓的间距控制在150mm以内，压紧箱盖时不会出现局部密封面压合不实的问题，加工时孔位的公差带控制在±0.2mm，现场装配不用铰孔就能顺利穿装螺栓，减少现场安装的修配工作量。低压侧的出线装置周围预留了电缆头制作的操作空间，接线板的接触面做了镀锡处理的结构示意，能提醒加工时做好接触面的防氧化处理，降低接触电阻过大导致的接头发热故障。箱体底部的滚轮支座做了双向限位结构，变压器就位后能直接通过限位块固定位置，不用额外焊接挡块，既方便安装时的位置调整，也能保证运行时的结构稳定性。顶部的气体继电器安装位置做了1.5%的倾斜坡度设计，能保证内部故障产生的气体顺利聚集到继电器气室内，不会出现气体滞留管路导致的保护拒动问题。这些细节没有追求炫技的复杂结构，全是从现场加工、安装、运维的实际痛点出发做的适配调整，每一处结构改动都对应着实际运行中出现过的故障场景，能直接给同类型变压器的结构设计、加工制造提供可落地的参考。
