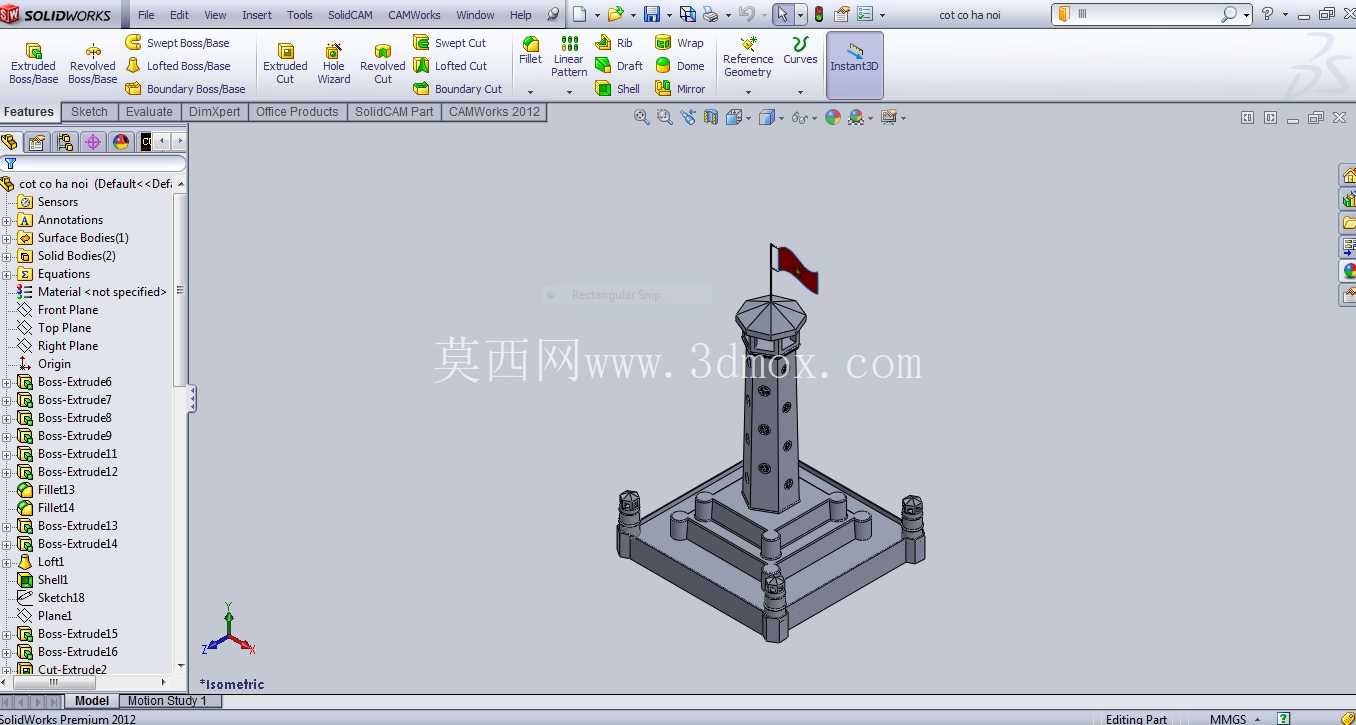

内河航道标识旗塔结构设计方案

这套内河旗塔结构，核心服务于内河通航水域的岸基标识场景，常设置在港区泊位前沿、内河航道转弯段岸侧、渡口作业区边界位置，用来悬挂信号旗、警示标识，给过往船舶传递泊位占用、航道限界、作业区管控等直观视觉信号，相比普通立杆式标识架，塔状结构的抗风稳定性更强，在开阔无遮挡的内河沿岸区域，能抵御汛期强阵风、行船波涌带来的侧向载荷，避免标识倒伏影响通航指引。

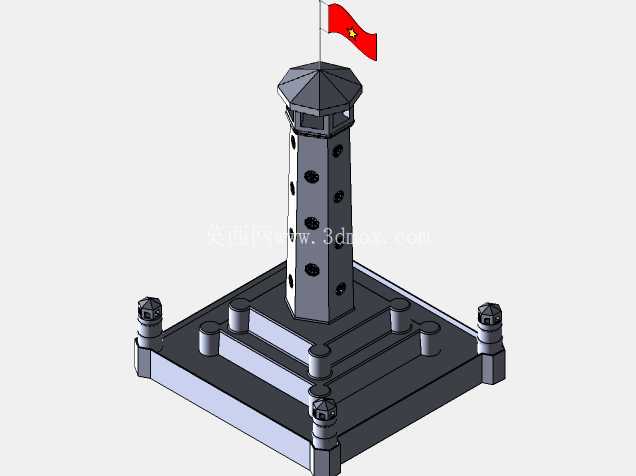

从结构功能拆分来看，整套构件分为底部安装基座、中层塔身段、顶部旗座三个功能段。底部基座采用方形分层承托结构，四个角点设置了凸起的防撞墩结构，既可以作为安装时的地脚螺栓定位基准，也能在岸基作业时，避免小型作业车辆、装卸设备剐蹭碰损塔体根部，基座的分层台阶设计，一方面是通过逐级收窄的截面降低整体风阻，另一方面也给后期维护攀爬预留了踩踏支撑位，不需要额外搭设爬梯就能完成顶部旗帜更换作业。中层塔身采用等截面多边形立柱结构，柱身均匀分布的镂空孔位，一方面是降低结构自重，减少岸基安装时的基础承重要求，另一方面这些孔位可以作为辅助标识的安装位，根据现场管控需求加装反光标识、编号牌、警示灯等配件，不需要额外在塔身上钻孔破坏结构强度，立柱内部预留了穿线空腔，如果后期需要加装太阳能警示灯、电子标识牌，线缆可以从空腔内走线，避免长期暴露在户外环境下出现线缆老化破损的问题。顶部旗座采用带檐的封顶结构，配套的旗杆安装位设置了防转卡槽，悬挂旗帜后不会因为风向变化出现旗杆打转、旗帜缠绕的问题，封顶的檐状结构可以给下方的柱身连接位挡雨，减少雨水顺着连接缝隙渗入结构内部造成的锈蚀问题。

设计过程中优先考虑了岸基安装的适配性，底部基座的安装孔位按照常规内河航标基础的预埋螺栓间距设置，不需要重新定制基础预埋件，直接适配现有内河沿岸的航标安装基础，替换老旧标识杆的时候不需要重新开挖浇筑基础，能大幅缩短现场施工的周期。整体结构的安装边界控制在1.2米见方的范围内，不会占用过多的岸线作业空间，在狭窄的渡口、小型泊位岸侧也能安装使用，不会影响装卸作业的通行空间。结构的载荷核算按照内陆地区10级阵风的风载荷标准计算，塔身整体没有多余的外凸构件，风阻系数控制在较低水平，即使在汛期江面风力较大的时段，结构也不会出现明显的晃动感，保证标识始终处于清晰可视的状态。

细节设计上，塔体所有的连接位都采用了止口定位结构，现场组装的时候不需要反复调整对齐，只需要按照止口对位拼接就能保证整体的垂直度，降低现场安装的调试难度，普通的航道维护人员不需要专业的测量工具就能完成组装作业。四个角的防撞墩采用圆弧过渡设计，即使出现作业设备剐蹭，也不会出现尖锐边角磕碰造成的设备漆面破损，同时圆弧结构的应力集中系数更低，受到碰撞的时候不容易出现结构开裂的问题。柱身的镂空孔位都做了翻边处理，一方面是提升孔位周边的结构强度，另一方面也能避免孔边的锐边割伤后期维护人员，符合户外公共设施的安全设计要求。顶部的旗杆安装位设置了快拆结构，更换旗帜的时候只需要松开锁止销就能取下旗杆，不需要攀爬至塔体最顶端作业，降低维护作业的高空坠落风险。

在实际应用场景中，这类旗塔除了悬挂信号旗，也可以根据使用需求在顶部加装风速仪、小型监控摄像头等设备，塔身的承载余量足够支撑这类轻型设备的安装，不需要额外做结构加强。相比传统的钢管焊接标识杆，这种模块化的塔状结构所有构件都可以拆分运输，单件构件的长度不超过1.5米，用普通的小型作业车辆就能运输到偏远的内河航道点位，不需要大型吊装设备配合，在交通不便的乡村渡口、自然岸段也能完成安装部署。结构的所有外露面都预留了防腐处理的工艺余量，不管是做镀锌防腐还是喷涂航标专用的警示漆，都有足够的涂层附着厚度，能适应内河沿岸高湿度、多盐雾的使用环境，延长整体的使用寿命，减少后期维护的频次。
