三角板式拖车牵引球头连接装置

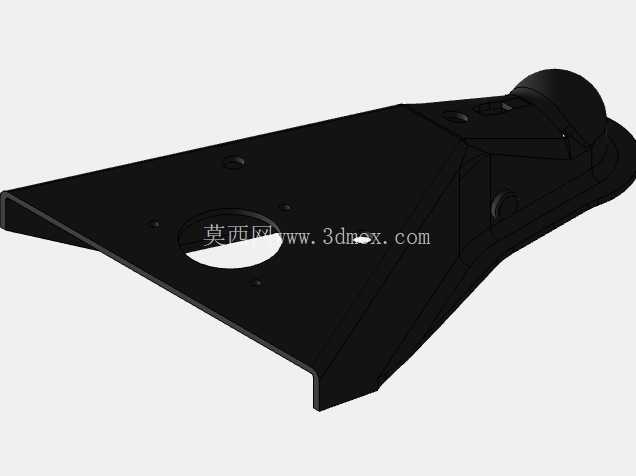

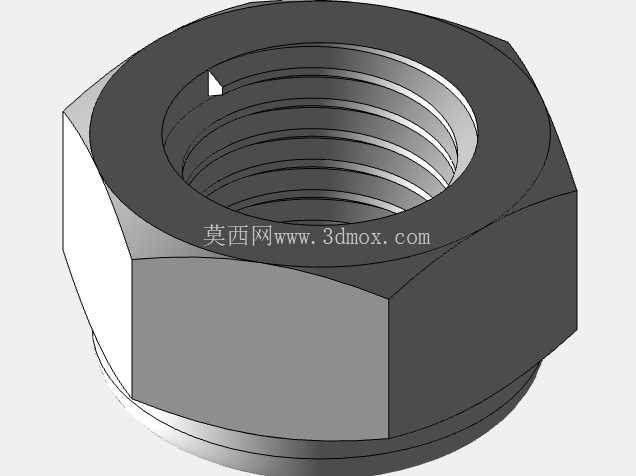

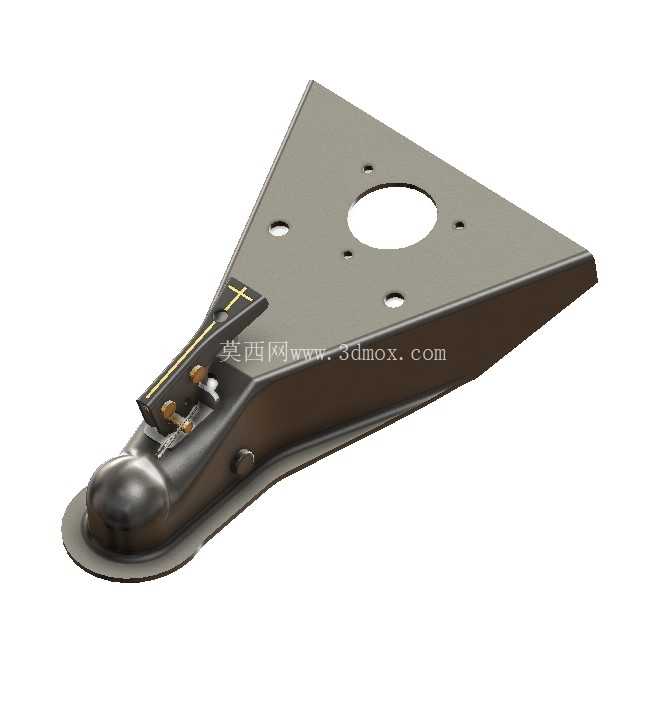

　　该三角板式拖车连接装置，是公路拖挂运输、场地短途转运场景中承担牵引车与拖挂单元力传递与铰接动作的核心部件，日常作业中主要适配轻型货运挂车、旅居拖挂房车、小型工程机具拖板等场景的牵引连接需求，可在车辆直线行驶、转向、颠簸路面通行时，稳定传递纵向牵引力与横向、垂向的交变载荷，同时保证牵引车与拖挂单元之间具备合理的转动自由度，避免行驶过程中出现运动干涉。从结构设计来看，装置主体采用三角承力板作为安装基体，板件上预留的多组安装孔位可直接匹配牵引车尾部的安装法兰面，中心大尺寸过孔用于避让牵引销或线束管路，周边小孔通过螺栓紧固件实现与车架的刚性连接，三角构型的板件在同等材料用量下具备更高的抗弯抗扭刚度，可有效抵消拖挂行驶中产生的偏载力矩，避免连接部位出现应力集中导致的板件变形或开裂。

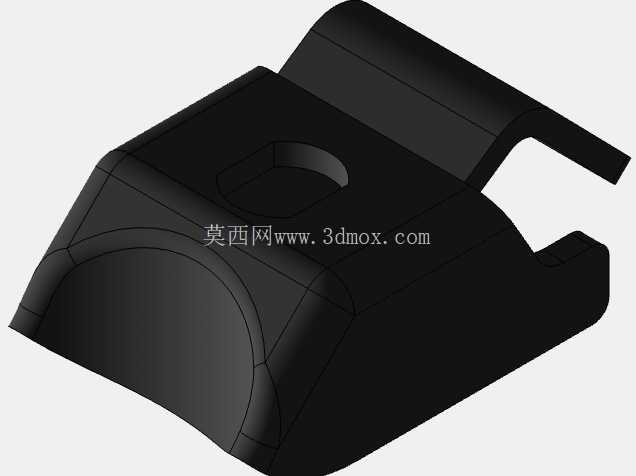

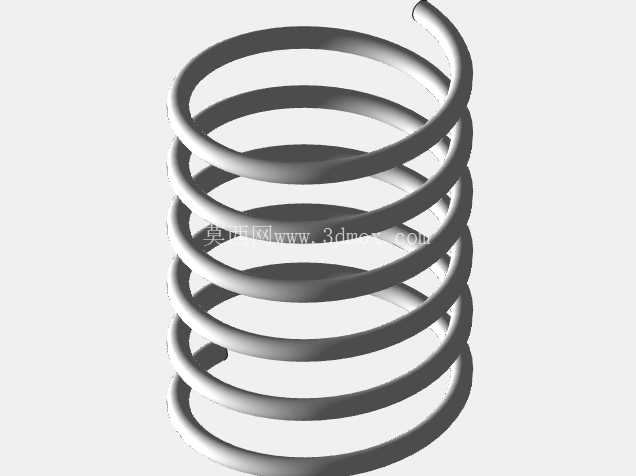

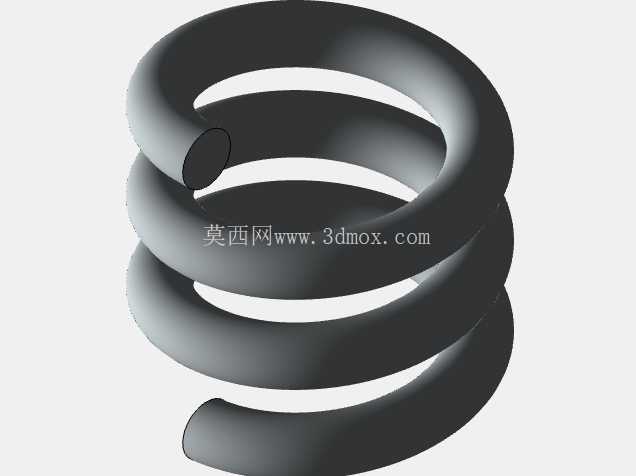

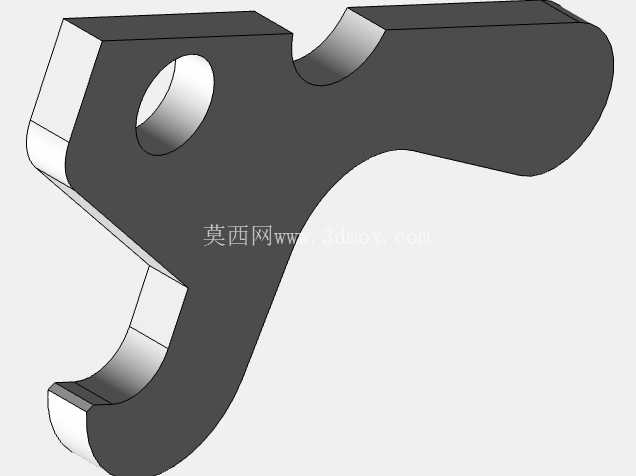

　　前端集成的球头耦合结构采用包覆式锁止设计，内部设置的弹簧顶销与锁止卡块可在挂接完成后自动卡入球头颈部的环形槽位，防止行驶过程中因颠簸出现脱钩风险，锁止机构旁设置的手动解锁拨杆可在摘挂作业时快速解除锁止状态，拨杆表面的防滑纹路可保证操作人员带防护手套时也能顺利操作，无需额外辅助工具。球头下方的承托底座采用圆弧过渡设计，与球头表面的贴合度经过匹配校核，可在车辆上下坡时保证球头在耦合腔内具备足够的摆动角度，避免出现硬接触磕碰。

　　装置的安装边界经过标准化适配，三角安装板的孔位间距符合轻型拖挂连接的通用安装规范，可直接替换同规格的老式连接装置，无需对牵引车尾部安装结构做额外改造，球头中心到安装板端面的距离经过优化，可保证挂接后牵引车与拖挂单元之间留有足够的转向间隙，在满角度转向时不会出现车厢边角的碰撞干涉。从实际使用的工况适配角度，该结构可覆盖非铺装路面、坡道起步、紧急制动等多种复杂工况的载荷需求，锁止机构内置的防尘结构可减少砂石、灰尘进入耦合腔内部，降低球头与卡块的磨损速率，延长部件的维护周期。

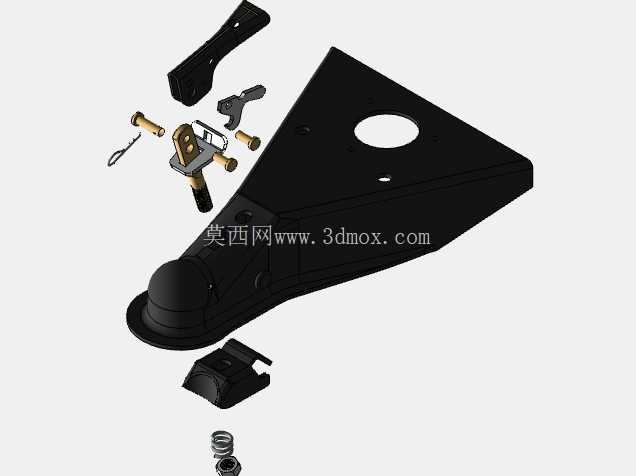

　　建模过程中对各部件的配合间隙做了精准还原，锁止机构的活动行程、弹簧的预压缩量、球头的摆动角度范围都按照实际产品的参数做了对应设置，可直接用于结构受力仿真、安装干涉检查以及相关教学演示场景，帮助设计人员快速理解拖挂连接装置的力传递路径与动作逻辑，也可为同类型牵引连接件的改型设计提供结构参考。在细节处理上，板件边缘的折弯翻边结构提升了整体的结构强度，焊接部位的焊缝走向做了符合实际加工工艺的还原，表面的涂装质感也对应了实际产品的喷塑处理效果，可直观呈现产品装配完成后的真实状态。
