V6发动机热静力与流场仿真分析

　　这套仿真对象围绕V型六缸动力总成展开，覆盖活塞、缸体、缸盖及周边热端结构，核心目的是在样机制造前把热负荷、机械刚度与内部流场耦合关系摸清。做这类分析时，最先要锁定的不是花哨的云图，而是各部件的安装边界：活塞在缸套内的往复行程、活塞环与缸壁的配合间隙、连杆小头与活塞销的铰接位置，都直接决定静力加载时约束点怎么设；缸体上曲轴主轴承座的螺栓孔阵列、缸盖与缸体结合面的密封带、进排气道与歧管的对接法兰，则构成整机装配的硬边界，任何尺寸链偏差都会在热态下被放大。

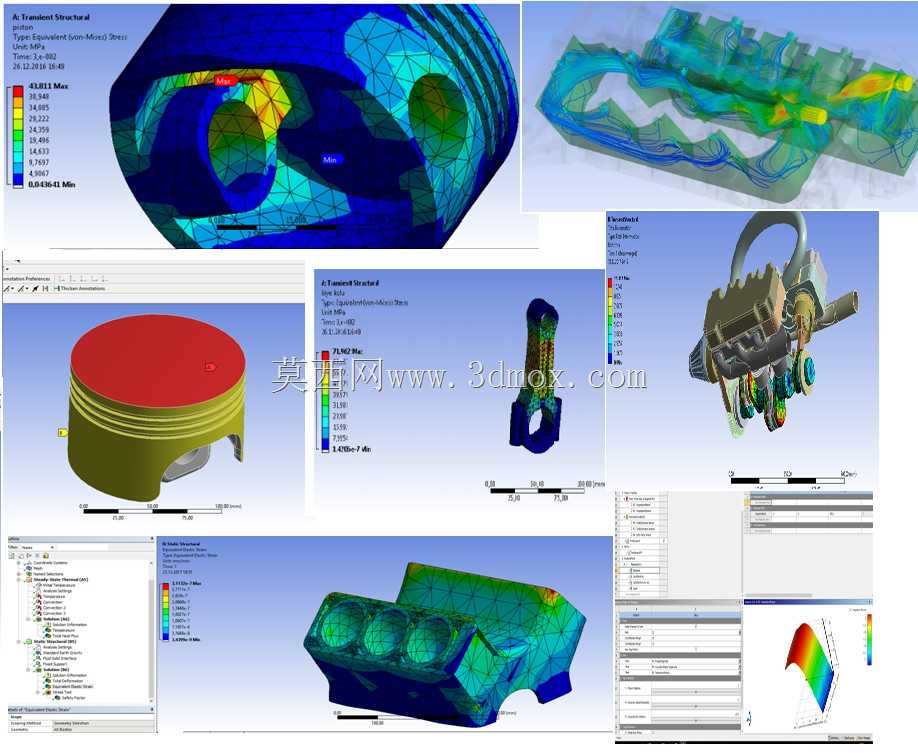

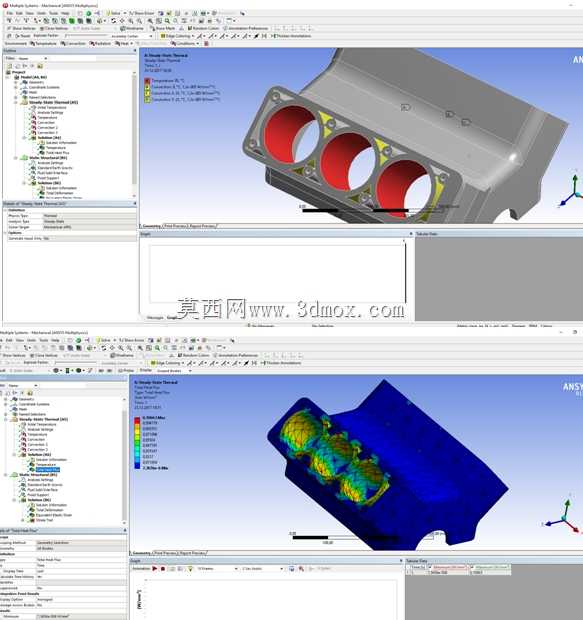

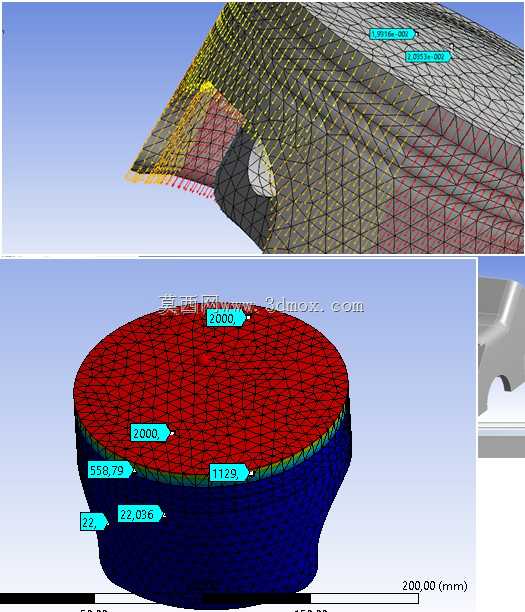

　　从实际用途看，V6发动机常见于乘用车与轻型动力平台，缸体呈V型夹角布置，六缸分两列排布，相比直列机型长度更短、整机高度也更易控制，给机舱布置留出余量。仿真里把热静力和Fluent流场放在一起做，是因为发动机工作时燃烧室高温会先传给活塞顶面、缸盖鼻梁区和缸套内壁，材料受热膨胀后产生热应力，再叠加燃气爆发压力、螺栓预紧力和曲轴传动带来的机械载荷，单独算某一项都容易漏掉变形耦合。活塞顶面的红色高温区、内腔的温度梯度，对应着热流从顶部向环区和裙部传递的路径；环槽位置的温度如果过高，会影响润滑油膜和环的弹性，所以云图里这些区域的应力集中点要重点核对。

　　流场分析部分则盯住冷却液在缸体水套、缸盖水腔里的走向，以及进气道内的充量运动。水套里流速过低的角落容易形成热点，导致局部沸腾或热疲劳；流速过高又会增加水泵耗功和冲蚀风险，仿真通过迹线和压力分布判断冷却液是否能均匀覆盖各缸周围，特别是两列气缸夹角处的狭窄水腔，往往是排气侧散热的薄弱环节。进气道与气门区域的流场则关系到各缸充气效率的一致性，V型布局两列进气管路长度和弯角若不对称，会造成缸间差异，流场结果可反过来修正气道型面。

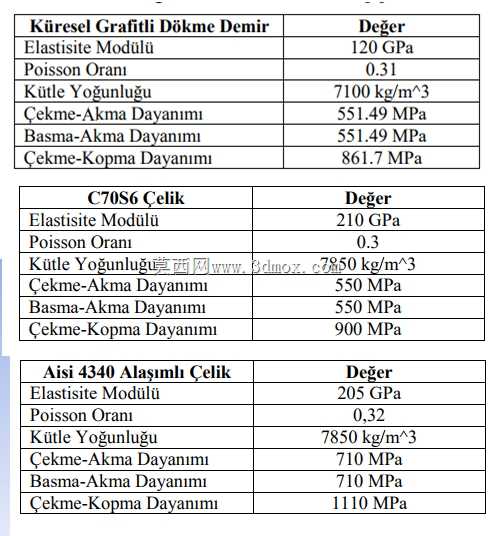

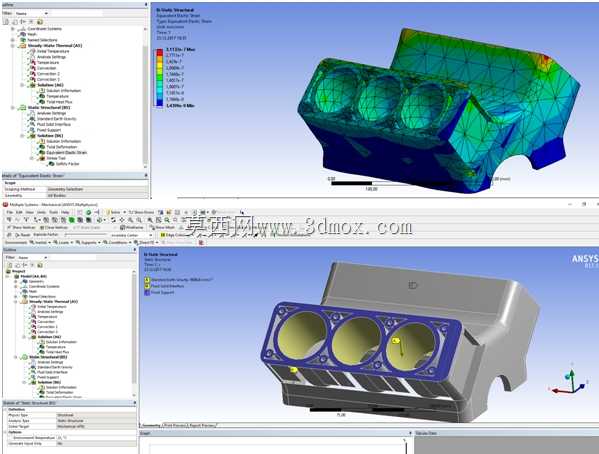

　　结构刚度校核关注缸体在主轴承载荷和缸盖螺栓夹紧下的整体变形，缸孔失圆、主轴承孔同轴度偏差都会影响活塞摩擦和曲轴运转。建模时需保留加强筋、螺栓凸台等承力特征，既要控制网格规模，又不能把关键传力路径简化掉。热边界来自流场换算的换热系数，机械边界来自曲柄连杆机构的受力，二者迭代后得到的变形与应力分布，可用于判断壁厚、筋条布置和材料选型是否合理，也为后续样机试验的测点布置提供依据。
