CPU风扇注塑成型模具结构设计

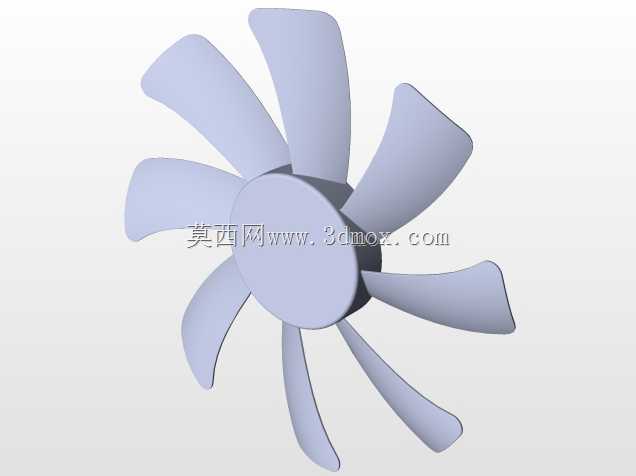

这套模具针对CPU散热风扇的塑胶外壳构件注塑生产开发，适配常见台式机CPU散热风扇的外框成型需求，在消费电子散热配件生产场景中，这类模具直接决定风扇外框的成型精度与量产良率。CPU风扇外框属于薄壁带复杂安装位的塑胶件，侧壁带有均匀排布的通风栅格，边角处预留螺丝安装柱，中心区域需要预留扇叶转动的避让空间，同时要保证外框平面度满足后续扇叶组件装配的公差要求，避免出现扇叶擦框的装配故障。

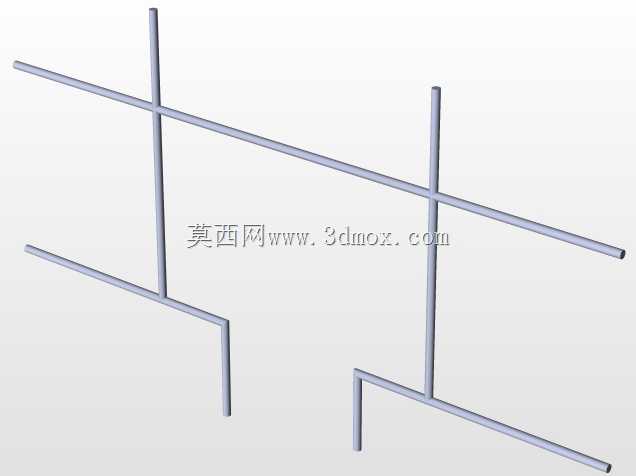

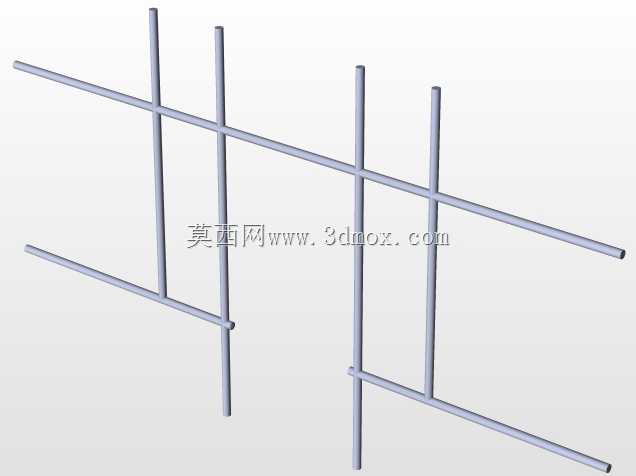

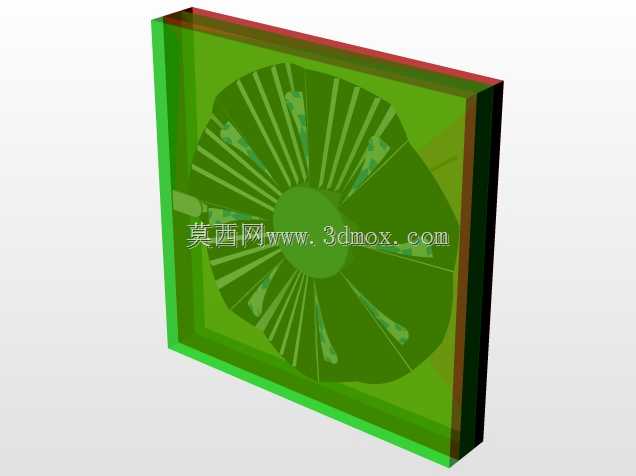

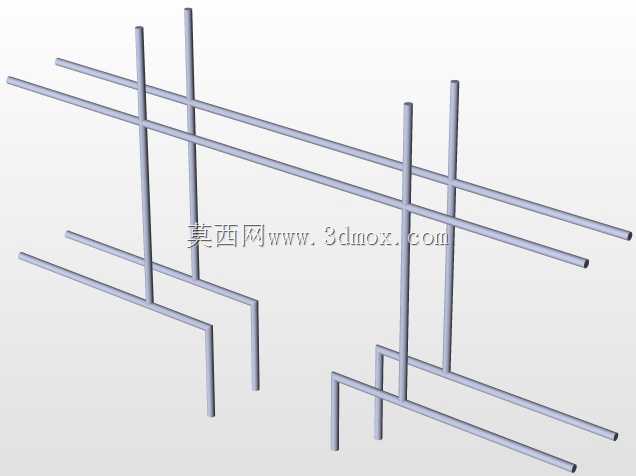

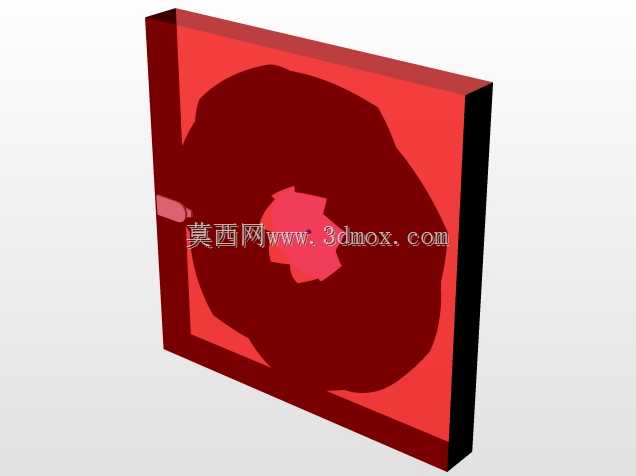

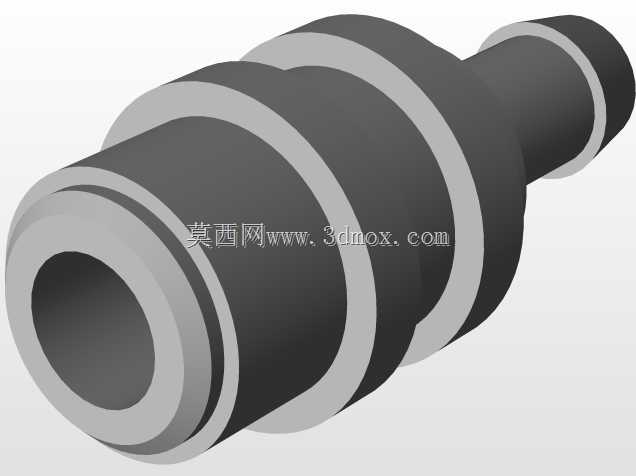

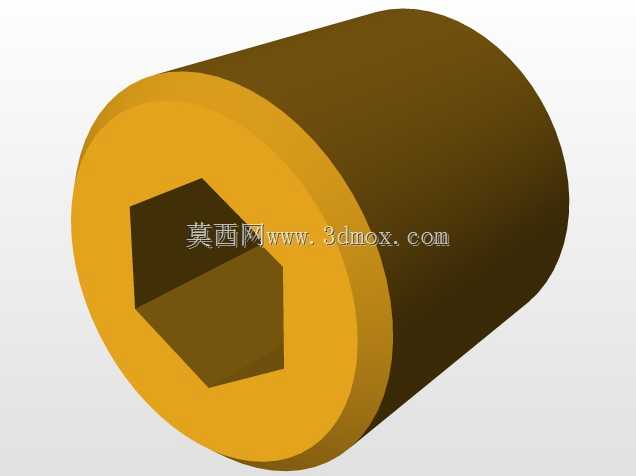

设计过程中优先考虑进胶点位的选择，采用侧浇口进胶方式，将浇口设置在外框非外观的侧边位置，避免进胶痕迹残留在产品外露面影响外观质感，同时平衡型腔内的熔体填充速度，减少薄壁区域出现缺胶、熔接痕的概率。冷却回路的排布围绕型腔与型芯的核心成型区域展开，在模架内部钻设直通式冷却水道，靠近成型面的水道间距控制在合理范围，保证注塑过程中型腔各区域温度均匀，减少塑胶件冷却不均导致的翘曲变形，缩短成型周期。

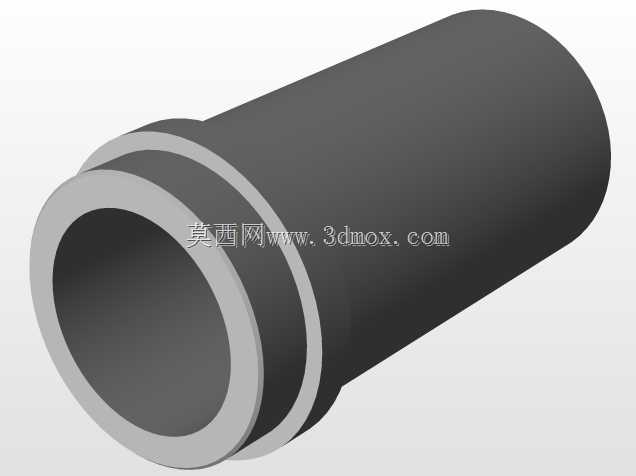

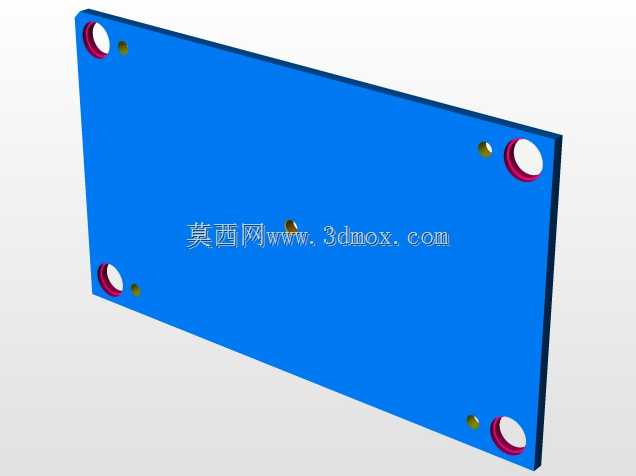

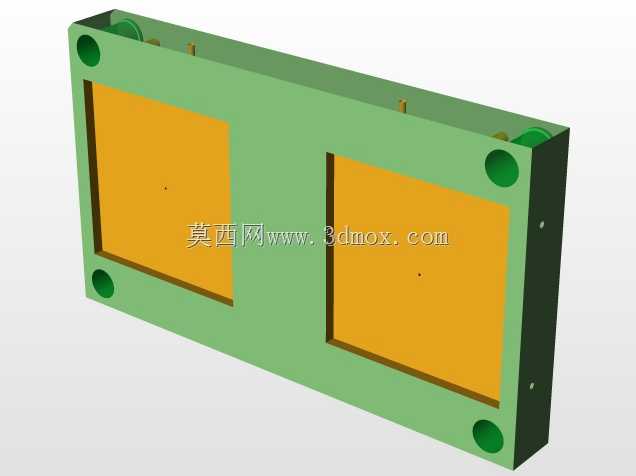

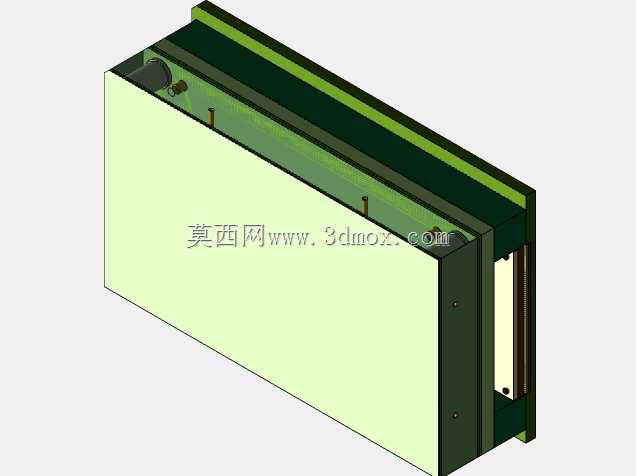

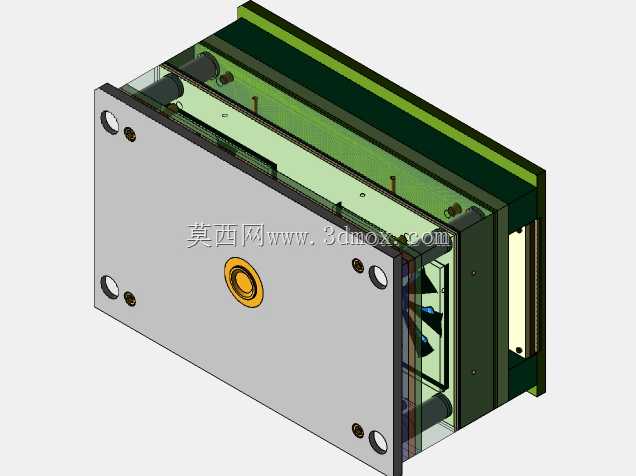

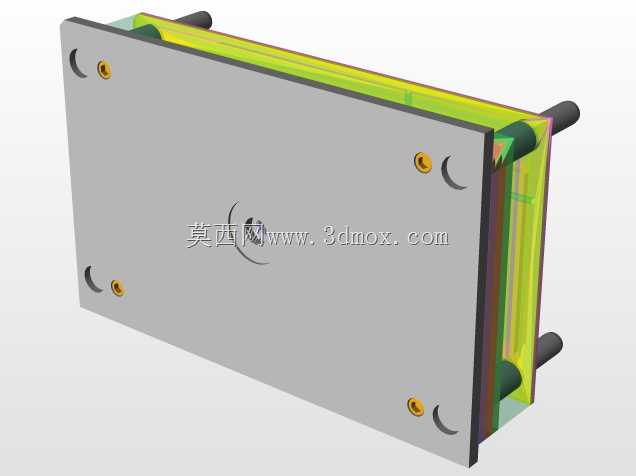

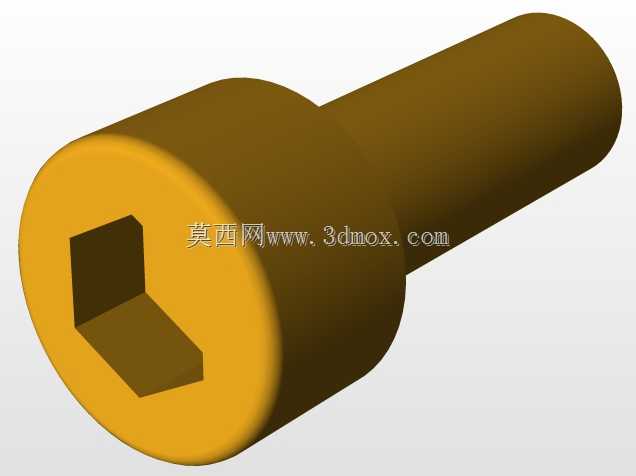

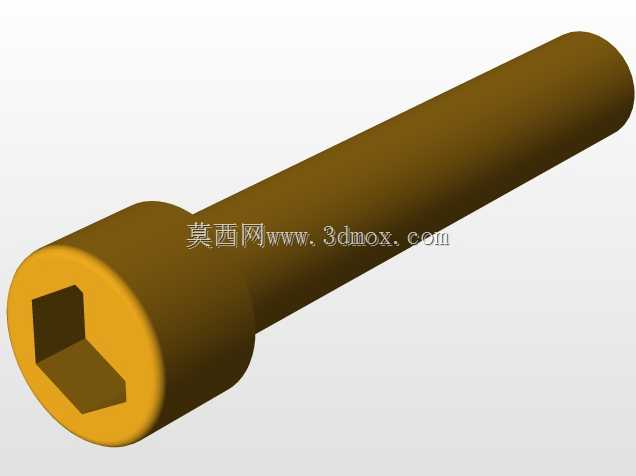

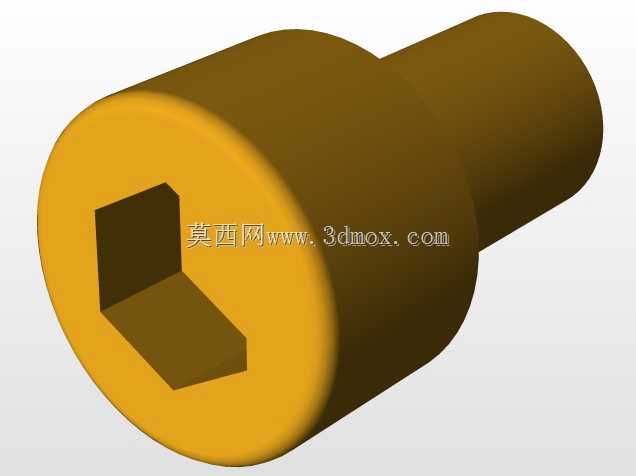

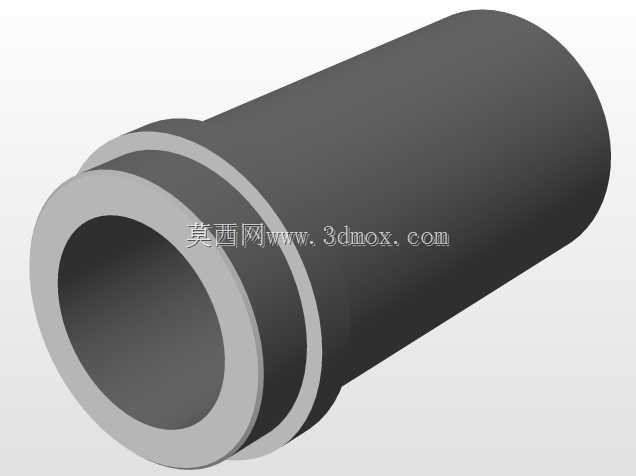

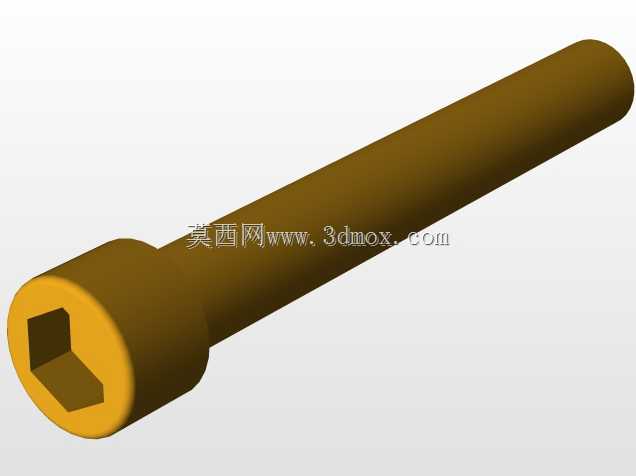

顶出机构采用顶针与推块结合的方式，针对风扇外框的安装柱、加强筋等容易粘模的结构位置布置对应顶针，在外框边缘位置设置小型推块，保证顶出力均匀分布在产品受力面上，避免顶出过程中产品出现顶白、变形甚至开裂的问题。模架选用标准两板模结构，导柱导套布置在模架四角，保证合模过程中型芯与型腔的对位精度，合模面设置精准的定位锁结构，抵消注塑过程中熔体压力产生的侧向外力，避免型腔错位导致产品出现飞边。

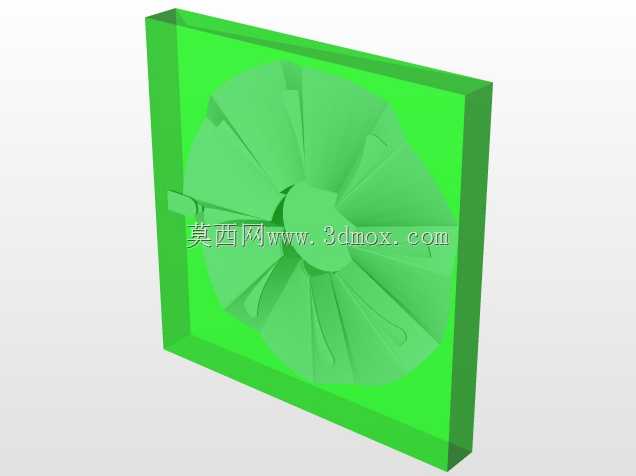

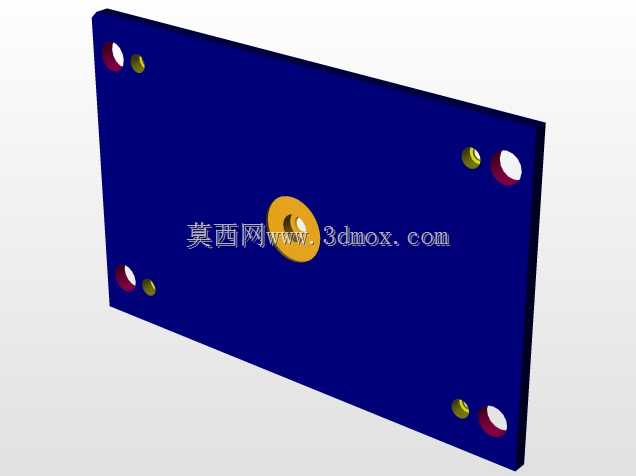

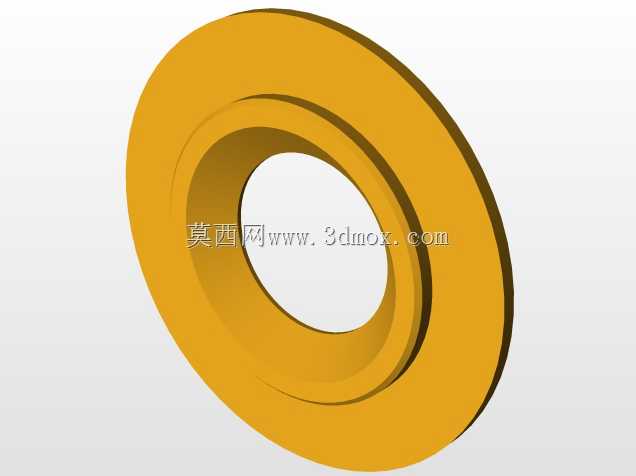

安装边界上，这套模架的外形尺寸适配常用的160吨级卧式注塑机的安装规格，模架厚度、定位圈尺寸、顶棍孔位置均匹配对应机型的安装参数，不需要额外改装即可上机生产。模具的分型面沿着风扇外框的最大轮廓线设置，分型面贴合紧密，合模后不会出现溢料问题，同时在分型面位置设置排气槽，将型腔内的空气在熔体填充过程中顺利排出，避免产品内部出现气泡、烧焦等成型缺陷。针对风扇外框上的细小安装柱结构，型芯部分采用镶拼式结构，既方便加工过程中保证细小结构的精度，也在后续量产出现磨损时可以单独更换镶件，降低模具维护成本。
