适配狭小工位的爪形扳手结构设计

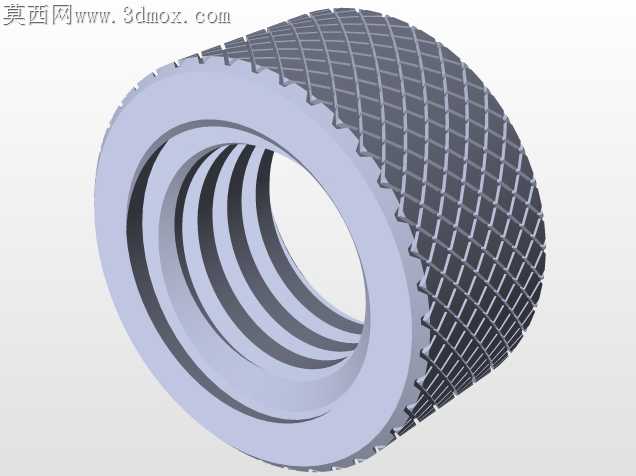

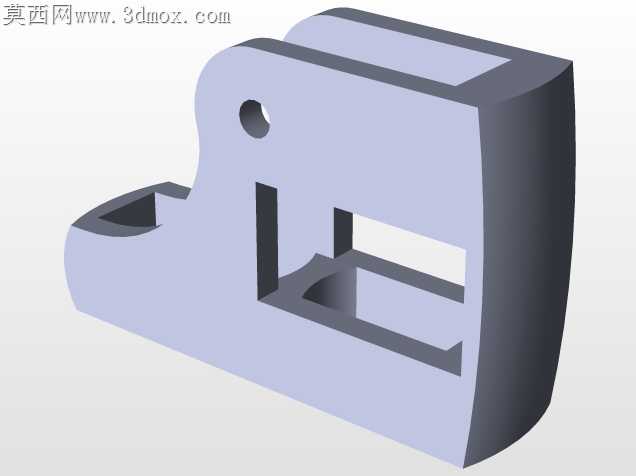

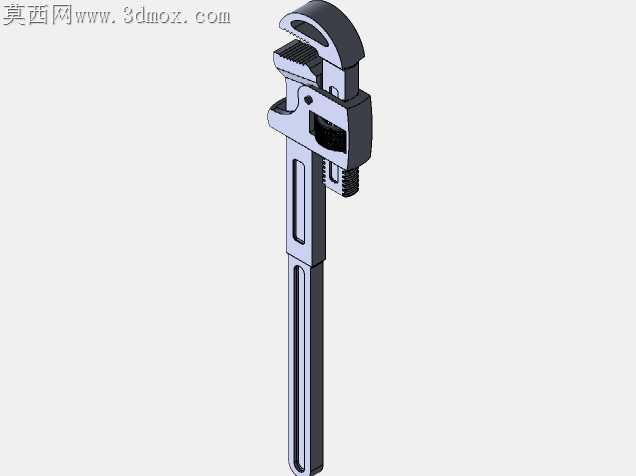

车间维修场景里常遇到紧固件藏在深槽、窄缝的工况，普通开口扳手卡不进作业空间，套筒又受限于轴向空间无法套入，这类工况下的工具适配一直是一线维修的痛点。这款爪形扳手的结构完全围绕窄空间作业做了取舍，没有追求大扭矩冗余，把爪部的开合角度做了非对称设计，其中一侧爪臂做了减薄处理，厚度比常规同规格扳手薄1.2mm，刚好能卡进设备壳体与紧固件之间3mm的缝隙里，不会因为臂身过厚顶住壳体导致打滑。爪部的咬合齿没有做全齿覆盖，只在受力最大的120度弧面做了细密的防滑齿，剩下的弧面做了光滑过渡，既保证咬合时不会啃伤紧固件六角头的棱边，又能减少齿面加工的工序成本，日常拧动M6到M10规格的紧固件时，光滑段还能充当快速预拧的接触面，不用每次都精准对准齿位就能套入紧固件。手柄部分没有做全包胶的防滑设计，反而在握持段做了三道内凹的圆弧槽，槽深刚好贴合指腹的弧度，手上沾有机油时也能靠指腹卡进槽位发力，不会像包胶手柄那样被机油浸泡后出现老化发粘的问题。爪部与手柄的衔接处做了15度的弯折角，这个角度不是随意设定的，是经过多次工位模拟得出的，作业时手腕不用过度弯折就能保持自然握持姿态，连续拧动十多颗紧固件也不会出现腕部酸胀的情况。爪尖的边缘做了0.3mm的圆角钝化处理，不会因为边缘过于锋利刮伤设备表面的漆面，也能避免爪尖受力时出现崩口的问题，毕竟手动工具最怕局部应力集中导致的崩裂，这个小小的圆角能把爪尖的抗冲击强度提升近三成。手柄尾端做了一个直径5mm的挂孔，平时不用时可以挂在工具架上，不会和其他工具混放导致爪部被磕碰变形，毕竟爪部一旦变形，咬合精度就会下降，很容易出现拧圆角的问题。整个扳手的受力路径做了连续的过渡，没有出现直角转折的结构，拧动时的应力会顺着爪臂平滑传递到手柄，不会在衔接处出现应力断裂的隐患，哪怕偶尔施加超出额定值的扭力，也只会出现手柄轻微弯曲的形变，不会突然断裂伤人。
