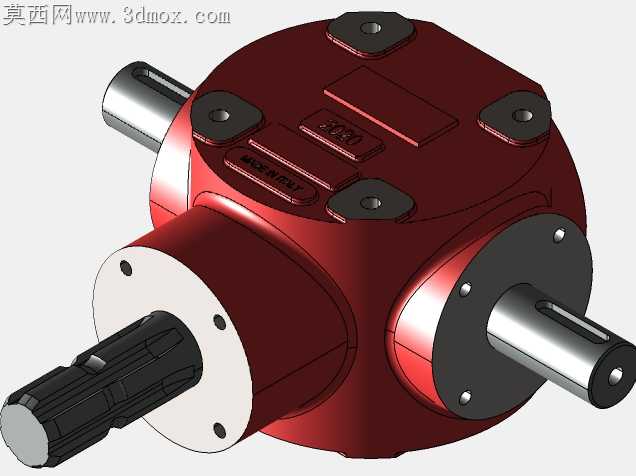

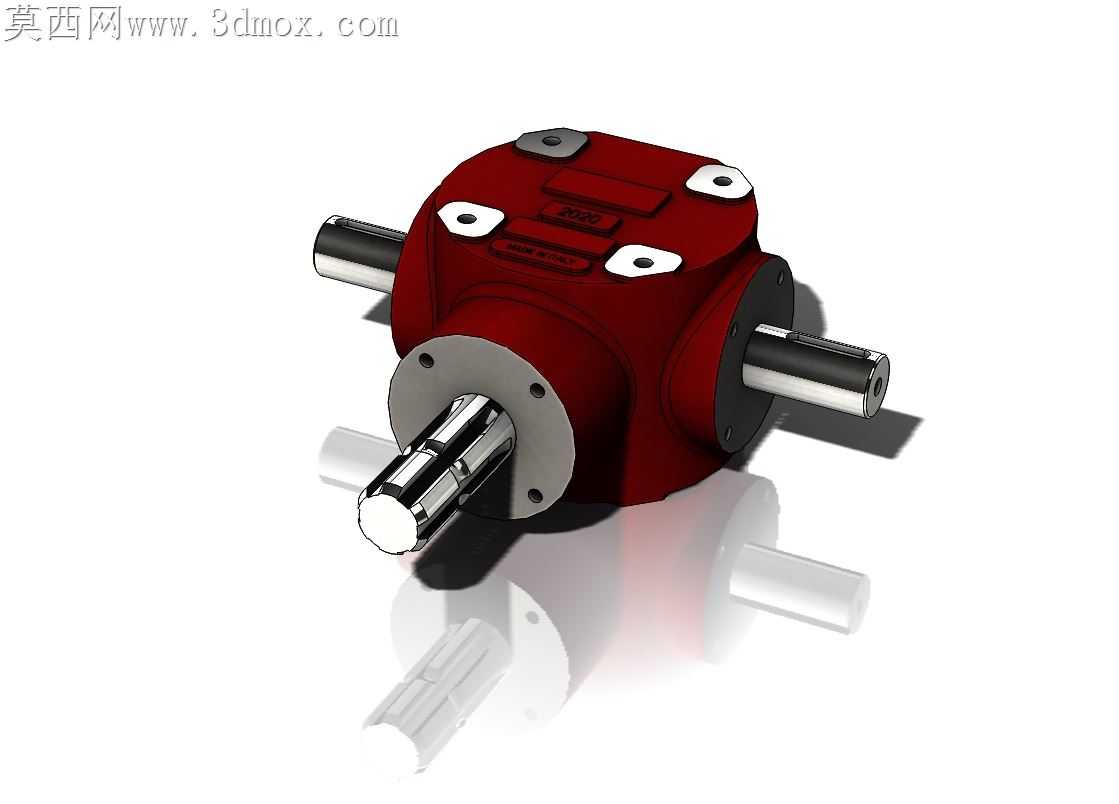

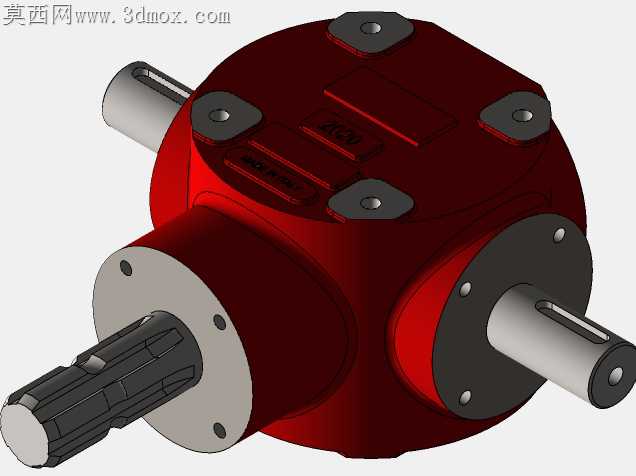

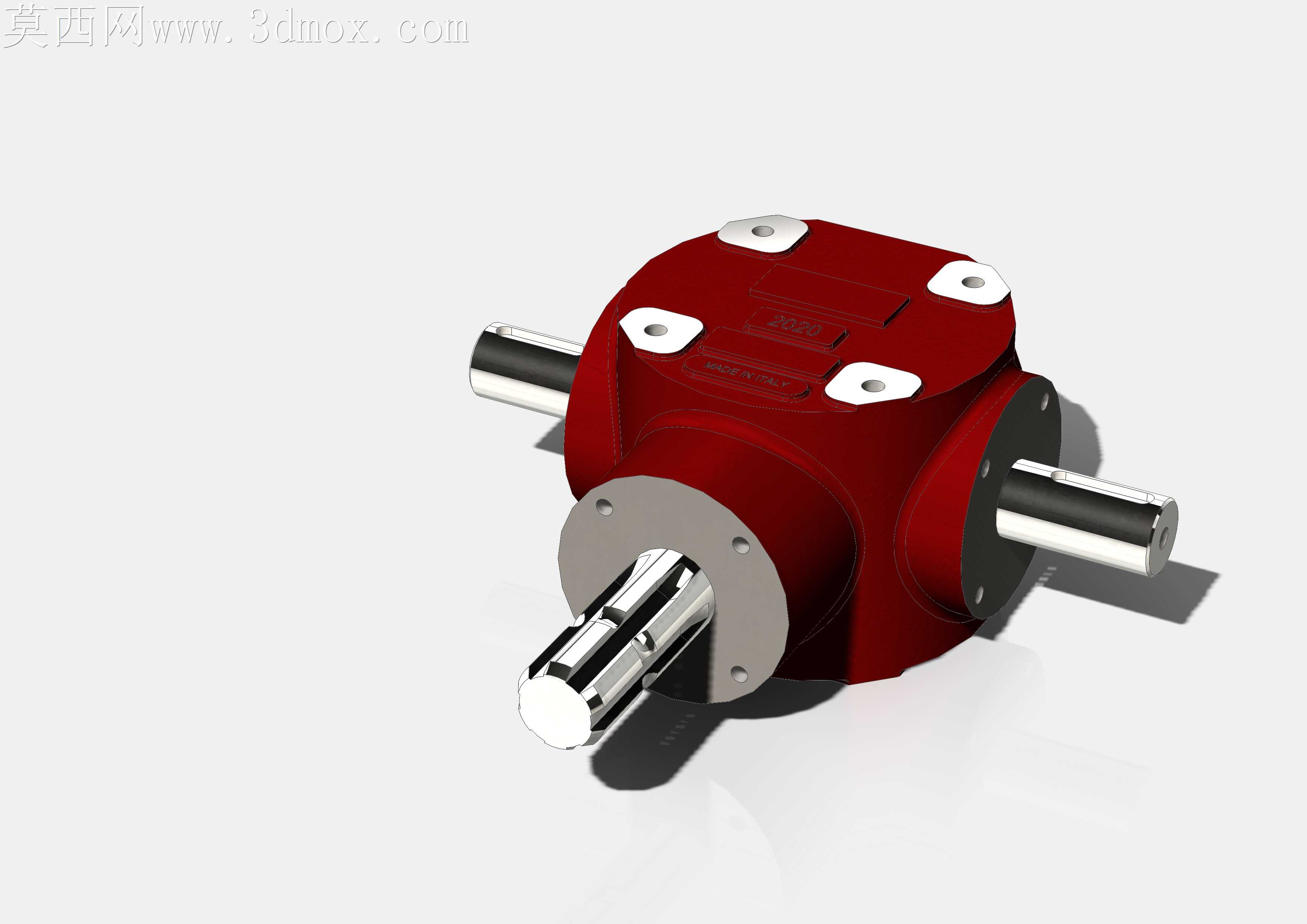

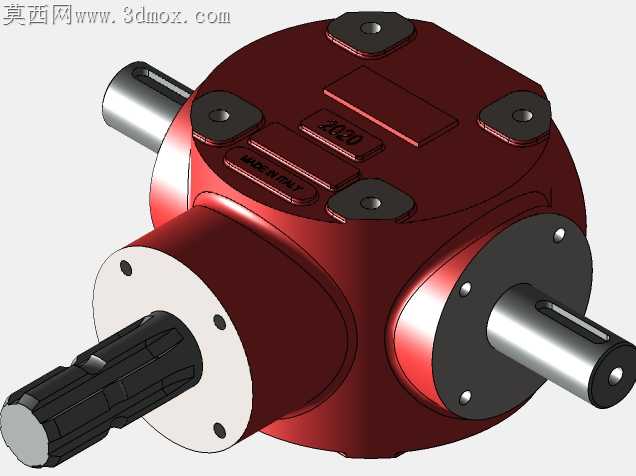

Bondioli&Pavesi农用分动齿轮箱结构

田间作业的农机传动系统常年受秸秆碎屑、泥水飞溅侵蚀，普通外露式分动结构很容易出现密封失效、轴端进泥的问题，这款三输出轴齿轮箱的壳体结合面做了内嵌式止口设计，没有采用常见的平面涂胶密封，而是在箱盖与主壳体的拼接处加工出3mm深的环形定位止口，密封胶填充在止口的竖向贴合面，哪怕外部密封层被秸秆刮蹭破损，止口结构依然能阻挡泥水渗入箱体内部，避免齿轮油乳化变质。三根输出轴的轴伸端都配置了双唇口骨架油封，外侧油封挡尘、内侧油封封油，轴颈与油封接触的位置做了高频淬火处理，表面硬度达到HRC55以上，长期转动不会被油封唇口磨出凹槽导致漏油。壳体上的安装法兰没有采用薄钢板冲压件，而是和主壳体一体铸造成型，法兰面的安装孔位置做了加厚凸台，螺栓锁紧时不会因为壳体局部变形导致贴合面出现缝隙，哪怕农机在颠簸地块高速作业，箱体固定位置也不会出现松动位移。箱体内的齿轮啮合间隙预留了0.15-0.25mm的调整空间，轴承位的公差选了k6过渡配合，既不会因为配合过紧导致轴承运转发热抱死，也不会因为间隙过大出现轴系窜动、打齿异响。三根轴的空间夹角严格匹配农机割台、行走泵、输出装置的动力接入角度，不需要额外加装万向联轴器调整传动方向，能直接缩短整机的传动链路，减少动力传递过程中的损耗。壳体外部的散热筋没有做等距均匀排布，而是在齿轮啮合区对应的外壁位置加密了散热筋间距，齿轮高速啮合产生的热量能通过密集的筋条快速散出，连续长时间作业也不会出现箱体内油温过高的问题。注油口的位置设在箱体侧面的中间高度，换油时不用完全拆开箱盖，拧下注油螺塞就能观察油位高度，底部的放油螺塞带磁吸结构，能吸附齿轮磨合产生的铁屑，避免铁屑随齿轮油进入啮合面加剧齿面磨损。输出轴的轴端做了标准平键槽，键槽的边角做了R0.5的圆角过渡，不会因为应力集中出现轴端断裂的问题，适配市面上绝大多数农用机具的连接法兰，不用额外加工改孔就能直接装配使用。
