烟气管道用多轴联动挡板式切断阀

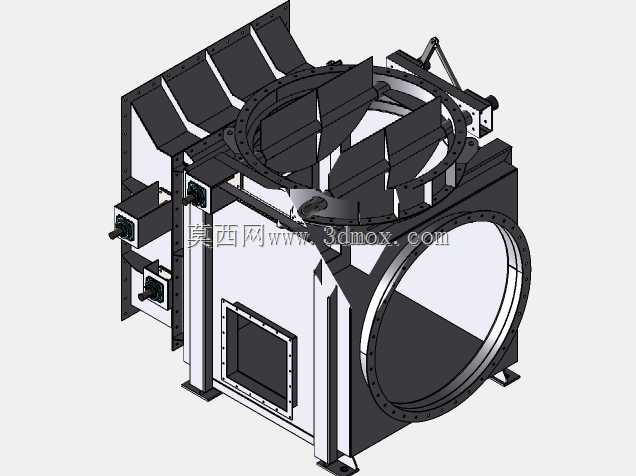

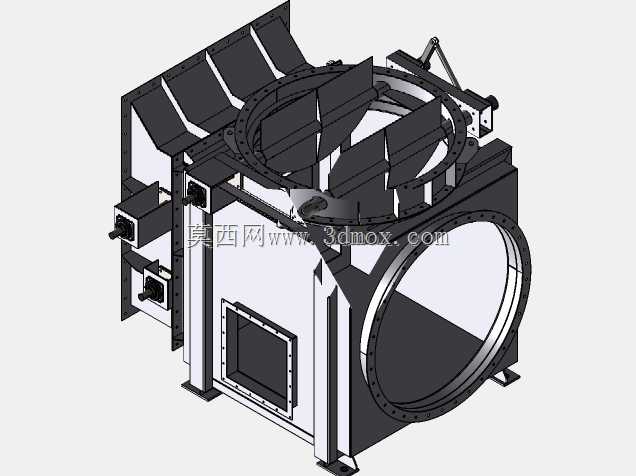

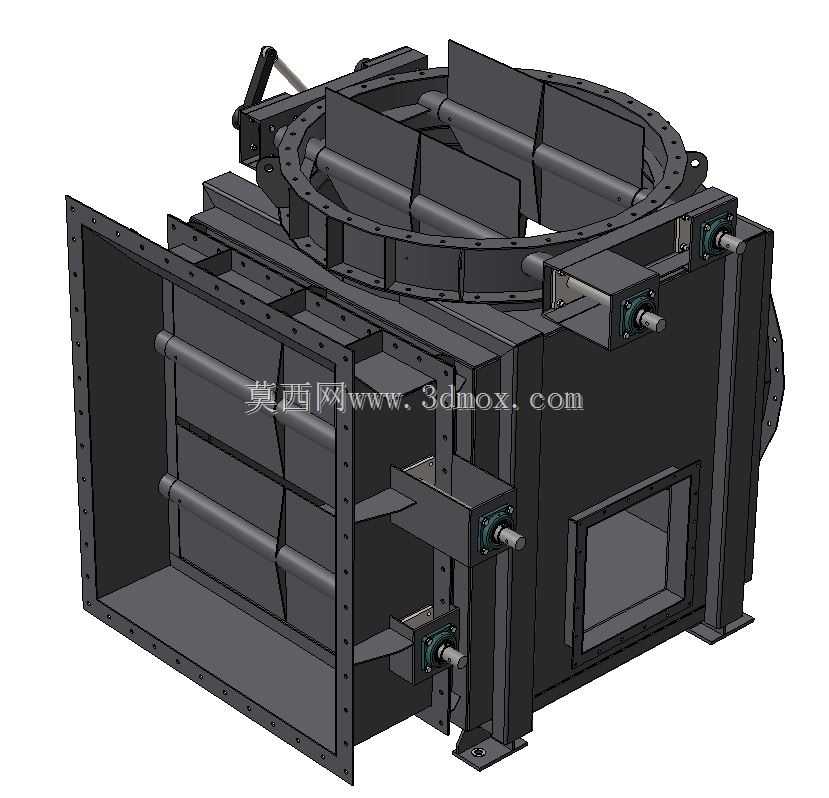

这款切断阀主要应用于火电、冶金、化工、垃圾焚烧等行业的大截面烟气输送管道场景，承担烟气通路截断、分流、隔离的核心作用，可在系统检修、工况切换、故障隔离时实现管路的完全密闭隔断，避免烟气串流、漏风影响系统运行效率或引发安全隐患，适配含尘、带温的工业烟气输送环境，可对接矩形、圆形等不同截面的烟道接口。设备采用多轴联动挡板结构设计，区别于传统单轴单挡板的大口径阀门结构，将大截面通流区域拆分为多组独立挡板单元，每组挡板配套独立的转轴与密封结构，有效降低单块大尺寸挡板的形变风险，提升大口径工况下的密封可靠性，执行端可配套手动、气动或电动驱动结构，实现挡板的同步启闭动作，启闭过程中挡板沿转轴转动，行程短、动作阻力小，可快速完成通断切换。设计阶段充分考虑大口径烟道的安装受力特性，整体采用框架式焊接壳体结构，壳体外侧布置加强筋板，抵消烟道内部风压、温度变化带来的结构形变，保证长期运行下的结构强度；法兰连接面采用满焊加工后二次铣平工艺，保证与烟道对接时的密封贴合度，避免安装后出现法兰面漏风问题；挡板边缘配套弹性密封件，关闭状态下密封件与壳体内壁的密封座紧密贴合，可实现零泄漏隔断，满足烟气系统的隔离密封要求。安装边界上，设备一端为圆形法兰接口，可对接圆形主烟道，另一端为矩形法兰接口，可对接矩形分支烟道或设备接口，底部设置支撑脚结构，可直接承载于烟道支架或设备基础上，无需额外设置承重吊架；多组驱动轴沿壳体侧面分层布置，相邻轴的间距预留充足的执行器安装空间，现场安装时可根据走线、接管方向灵活选择驱动端的安装方位，侧面预留的观察窗结构可在不拆解阀门的情况下观察内部挡板的启闭位置，方便日常运维巡检。整体结构兼顾大口径工况的结构强度、密封性能与运维便利性，可适配不同截面烟道的改造与新建项目需求，有效解决大截面烟道截断时单挡板易变形、密封差、启闭阻力大的痛点。
