单轴联动仿生夹取机械爪结构设计

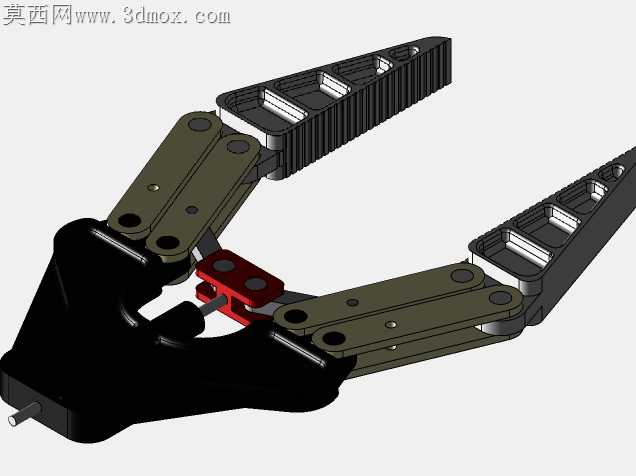

常规夹爪在小负载精密取放场景里常遇到两个棘手问题，单动力输入时两侧爪瓣同步性差容易夹偏，薄壁镂空爪身如果壁厚控制不当，反复开合后根部应力集中位置容易出现疲劳裂纹。这款夹爪的连杆排布特意做了偏置优化，中间红色的驱动滑块没有放在对称中心线上，而是向靠近铰接基座的位置偏移了两毫米，别小看这两毫米的偏移量，能让两侧连杆的力臂差控制在0.1毫米以内，单轴推拉的时候两个爪瓣的开合角度差不到0.3度，夹取表面不规则的工件时不会出现单侧打滑的情况。爪瓣部分做了等距加强筋的镂空设计，筋条厚度从根部到指尖做了渐变处理，靠近铰接基座的位置筋厚2.5毫米，往指尖方向逐步收窄到1.2毫米，既保证了爪身整体的抗弯强度，又把整体重量压到了最低，驱动端不需要太大的推力就能实现稳定开合。铰接位置的销轴孔特意留了0.02毫米的间隙公差，装配的时候不需要额外修磨，销轴穿入后连杆转动没有卡滞，也不会因为间隙过大出现开合晃量。爪尖内侧做了细密的锯齿形防滑纹，齿高0.8毫米，齿角做了120度的钝化处理，夹取硬质工件时不会刮伤工件表面，夹取软质材质时也能有足够的摩擦力防止脱落。基座位置的驱动轴伸出端做了扁位结构，和驱动源连接的时候不需要额外做定位结构，直接卡入就能传递扭矩，不会出现轴跟转的打滑问题。黑色基座和橄榄绿色连杆的材质搭配也做了适配，基座用高强度工程尼龙，承受驱动端的冲击载荷，连杆用玻纤增强材质，兼顾韧性和刚性，反复开合几万次也不会出现连杆断裂或者铰接孔磨大的问题。实际装配的时候可以发现，所有铰接孔的同轴度都做了对齐优化，同一根销轴穿过的三个连杆孔位偏差不超过0.015毫米，组装完成后整个爪体开合顺滑，没有偏磨或者卡滞的位置，哪怕是用很小的气缸或者舵机驱动，也能实现稳定的夹取动作，适配小型自动化生产线的精密取放需求。
