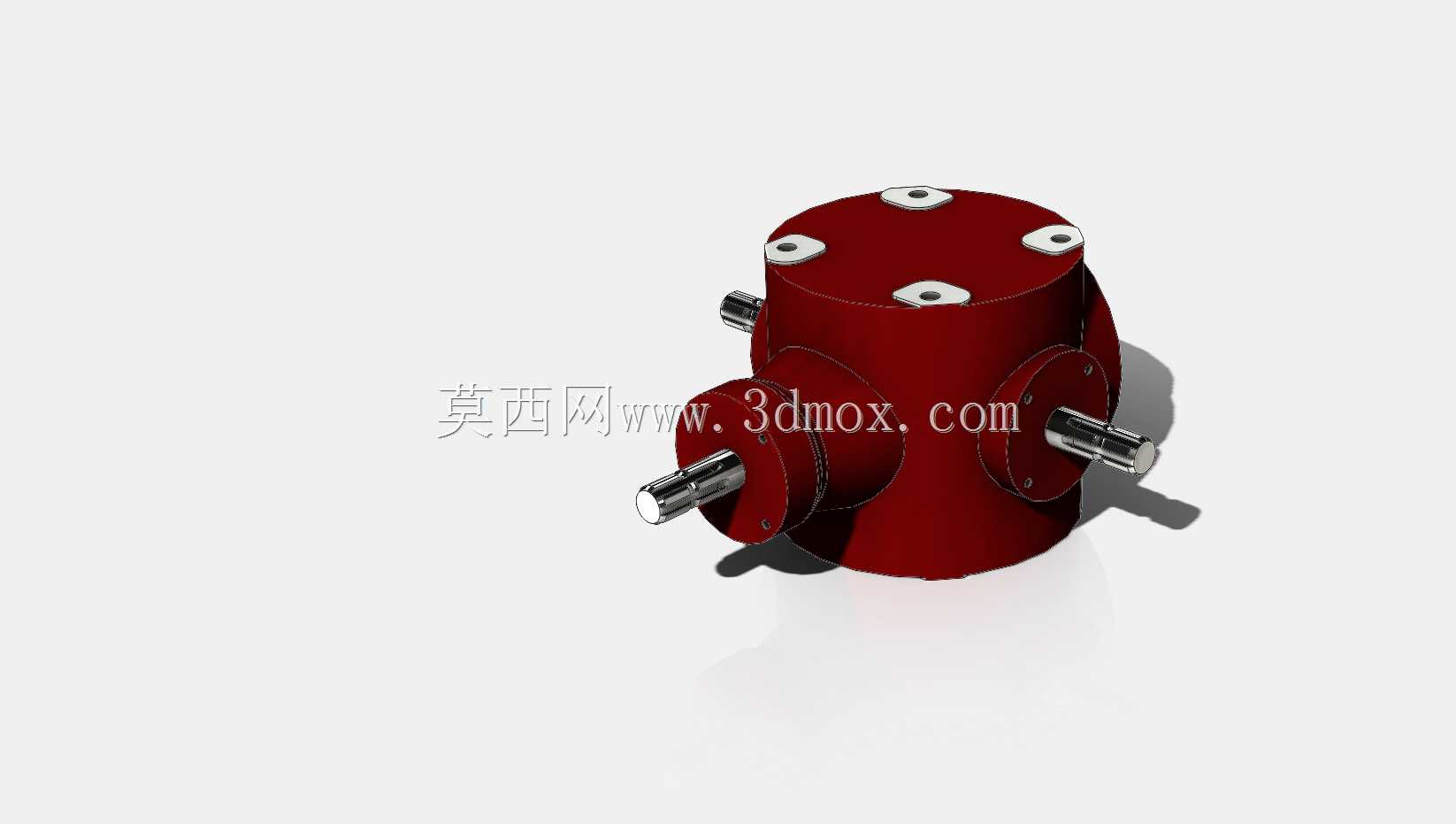

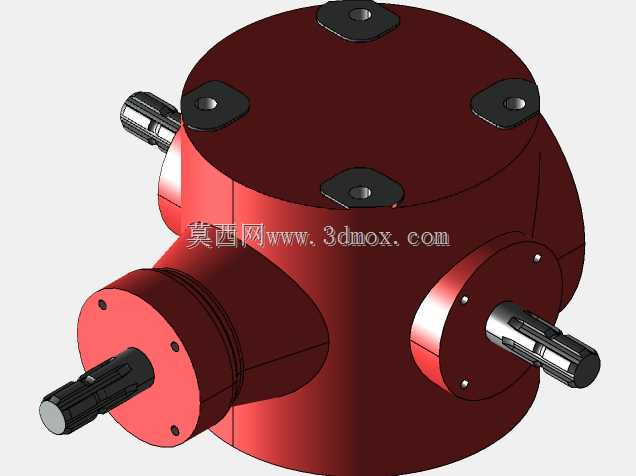

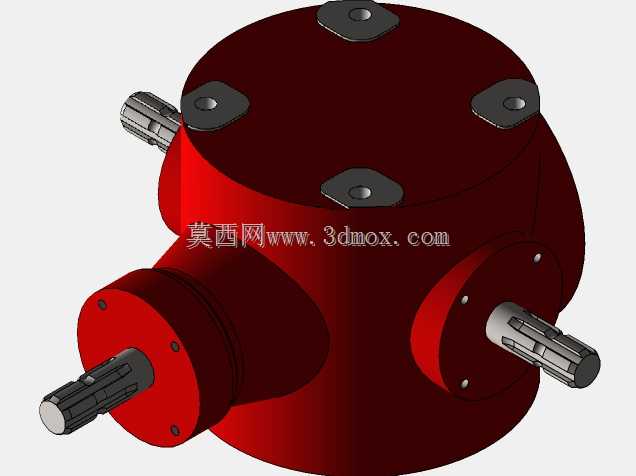

邦迪奥里帕维西2155型多轴齿轮箱结构

这类多输出轴齿轮箱主要应用在需要单动力输入、多方向同步动力输出的工程场景中，常见于农用机械、小型工程机械的动力分路传递环节，可将单台动力源的扭矩按照固定传动比拆分到X、Y两个正交方向的输出轴上，替代多套独立传动单元的布置方案，大幅压缩动力传递链路的占用空间。从结构设计来看，该齿轮箱采用一体式铸造壳体，壳体外部做了加厚的安装凸台设计，顶部四个均布的安装孔可直接将箱体固定在设备机架的安装面上，三个伸出的轴端分别对应一个输入位、两个正交输出位，轴端均预留了标准轴伸尺寸，可直接通过联轴器、键连接对接外部负载，不需要额外加装转接法兰。设计过程中优先考虑了传动链路的同轴度精度，壳体内部的轴承安装孔采用一次装夹镗削加工，保证输入轴与两个输出轴的空间夹角精度控制在允许公差范围内，避免齿轮啮合过程中出现偏载、异响问题，延长齿轮与轴承的使用寿命。壳体外部的轴伸位置都设计了密封安装槽，可适配标准骨架油封，防止箱体内润滑油泄漏，同时阻挡外部粉尘、泥水进入箱体内部，适配户外作业的复杂工况。安装边界方面，箱体整体为近似圆柱的紧凑结构，没有外凸的冗余结构，三个轴伸的伸出长度经过优化，既保证了与外部部件的连接操作空间，又不会因为轴伸过长增加额外的径向受力，顶部安装孔的孔位间距匹配常规小型设备的机架安装尺寸，可直接替换同规格的进口齿轮箱部件，不需要对原有设备的安装位做二次修改。齿轮啮合参数经过匹配计算，两个输出轴的传动比保持一致，保证两个方向输出的转速、扭矩参数统一，避免出现两侧负载不同步的问题，箱体内腔预留了足够的储油空间，可采用飞溅润滑方式对齿轮、轴承进行润滑，不需要额外加装强制润滑管路，日常维护仅需定期更换箱体内润滑油即可，降低了后期运维的复杂度。
