PN06压力等级DIN2527标准盲法兰结构

　　在工业管路系统的运维与搭建场景里，盲法兰是承担管路末端封堵、压力试验临时封隔、检修段隔离功能的核心承压部件，这款符合DIN2527标准、PN06压力等级的盲法兰，覆盖DN10到DN100的常用通径范围，适配低压流体输送、给排水、普通化工介质输送等多个场景的管路封堵需求。从实际工程使用的角度看，这类盲法兰常被用在管路系统的预留接口位置，比如厂区工艺管线未来规划接驳设备的预留端，或是设备检修时需要临时隔断的管段端口，也会用在压力容器的人孔、手孔的封盖位置，依靠自身实心盘体的结构完全阻断介质流通，相比焊接封头，法兰连接的形式具备可拆卸、重复拆装的优势，不需要切割管路就能完成封堵或解封操作，大幅降低后期管路改造、检修的作业成本。

　　设计这款盲法兰的时候，首先要匹配对应通径法兰的连接尺寸边界，四个螺栓孔的中心圆直径、螺栓孔孔径都要和同压力等级同通径的对焊法兰、平焊法兰完全一致，保证安装时螺栓可以顺利穿入，不会出现孔位错位的问题。盘体的厚度是根据PN06的压力等级计算得出的，要满足0.6MPa工作压力下的强度要求，避免承压时出现盘体变形、密封面泄漏的问题，密封面采用全平面形式，适配低压工况下的非金属垫片密封，不需要加工凸台或凹槽，降低加工难度的同时，也能保证低压下的密封可靠性。

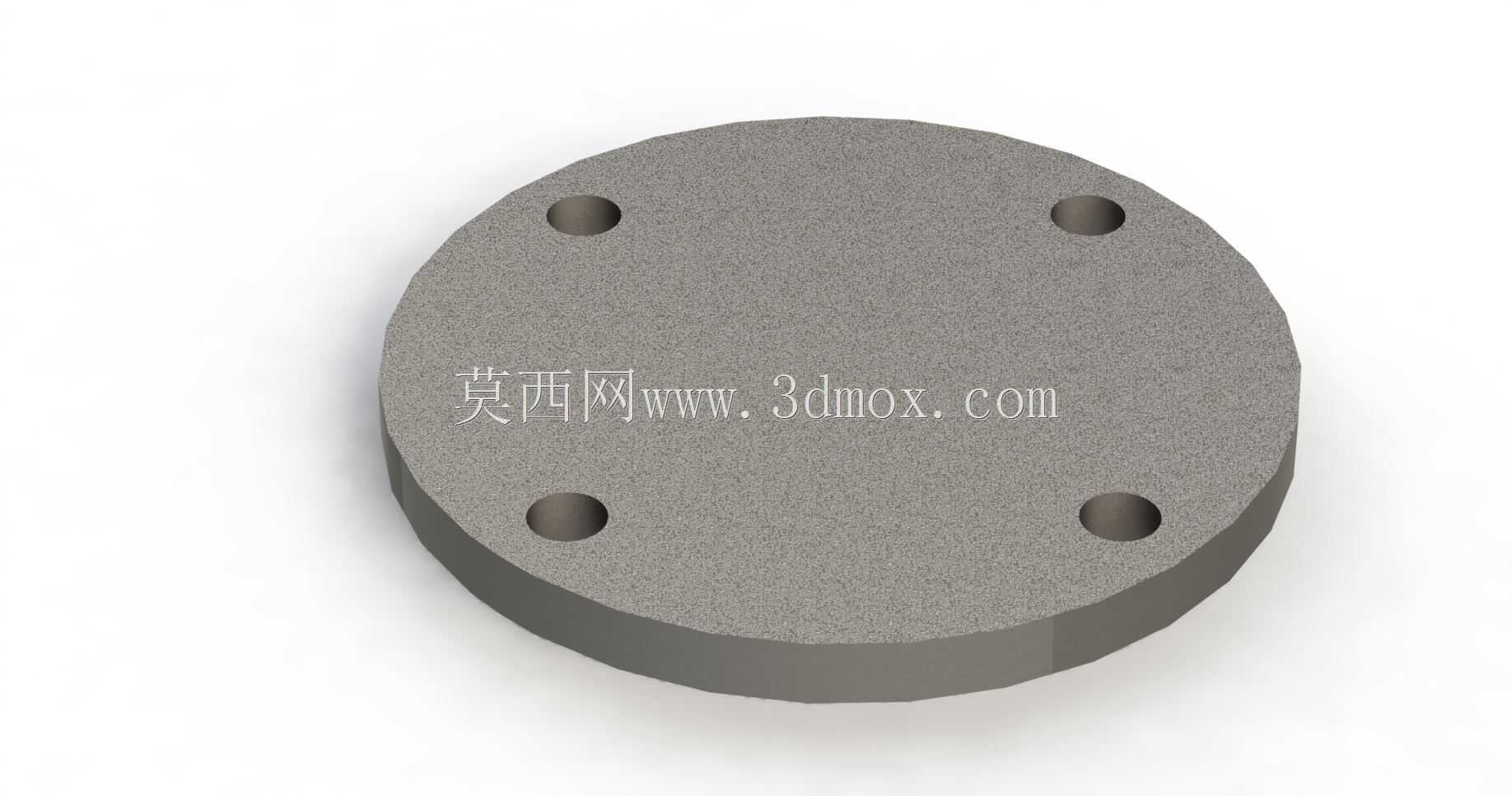

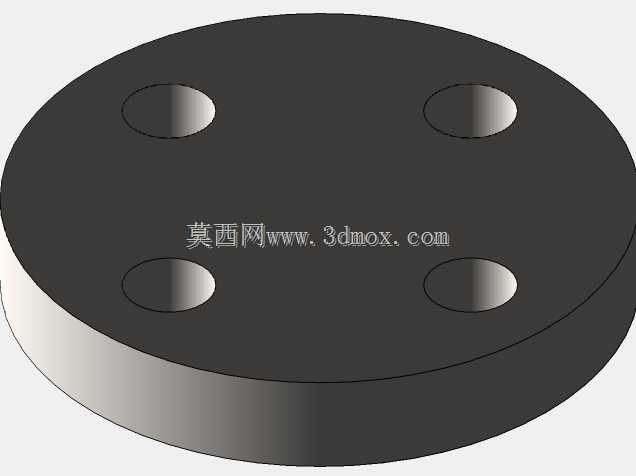

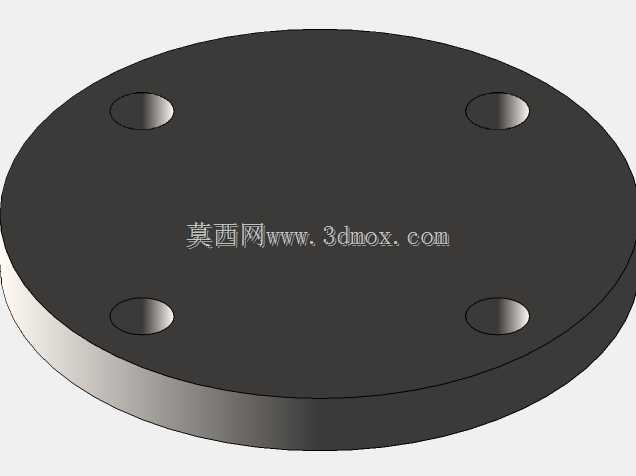

　　从外形结构来看，这款盲法兰为实心圆盘结构，盘体上均匀分布四个贯通的螺栓安装孔，孔位沿圆周方向均布，保证螺栓锁紧时盘体受力均匀，不会出现局部压应力过大导致垫片压溃或是盘体翘曲的问题。安装时需要注意，盲法兰的密封面要和配对法兰的密封面保持平行，螺栓要按照对角顺序逐步拧紧，避免单侧受力过大导致密封失效，在用于压力试验的临时封堵场景时，要根据试验压力核算盲法兰的厚度是否满足强度要求，PN06等级的盲法兰在做1.5倍工作压力的水压试验时，盘体的弯曲应力要控制在材料许用应力范围内，避免试验过程中出现盘体破裂的安全隐患。

　　在不同通径的尺寸设计上，DN10到DN100的每个规格都严格遵循DIN2527标准的尺寸要求，比如DN50规格的盲法兰，外径、螺栓孔中心距、螺栓孔直径、盘厚都有明确的尺寸边界，保证不同厂家生产的同标准法兰具备互换性，不需要现场二次加工就能完成装配。这类盲法兰的选材通常根据输送介质的特性确定，普通水、压缩空气等无腐蚀性介质可以选用普通碳素钢材质，有弱腐蚀性的介质可以选用不锈钢材质，模型在建模时还原了各规格的尺寸比例关系，结构上没有多余的工艺特征，完全还原实际产品的毛坯加工后的成品形态，四个螺栓孔的倒角、盘体边缘的去毛刺特征都做了还原，能够直接用于管路装配的干涉检查、管线排布的可视化模拟，也可以作为工装设计时的配对法兰参考模型，帮助设计人员快速完成管路系统的整体布局设计，避免在装配阶段出现法兰尺寸不匹配、螺栓孔位错位的问题。在实际的管路三维布线过程中，调用这个标准盲法兰模型，可以直接匹配对应通径的管路、阀门、法兰接头的接口尺寸，不需要反复核对标准手册上的尺寸参数，大幅提升管路设计的效率，同时也能在设计阶段提前检查盲法兰安装后是否和周边的管线、支架、设备外壳存在空间干涉，提前调整安装位置或是管线走向，减少现场安装时的整改工作量。
