两层民用住宅钢结构房屋三维设计

　　这套钢结构房屋模型还原了两层独栋民用住宅的完整钢构主体与外立面构造，在乡村自建房、城郊小型民宿、临时办公驻地等场景中，这类钢构住宅的应用占比正逐年提升，相比传统砖混结构，钢构主体的施工周期能缩短60%以上，材料回收率可达90%，适配地质条件一般、施工周期紧张的建设项目。从实际用途来看，该模型完整呈现了住宅从承重钢框架到外立面围护、屋面排水、门窗预留的全节点构造，可直接用于结构受力验算参考、施工节点交底、预制构件生产放样，也能作为装配式住宅方案展示的直观载体，帮助施工方、业主快速理解建筑的空间布局与构造逻辑。

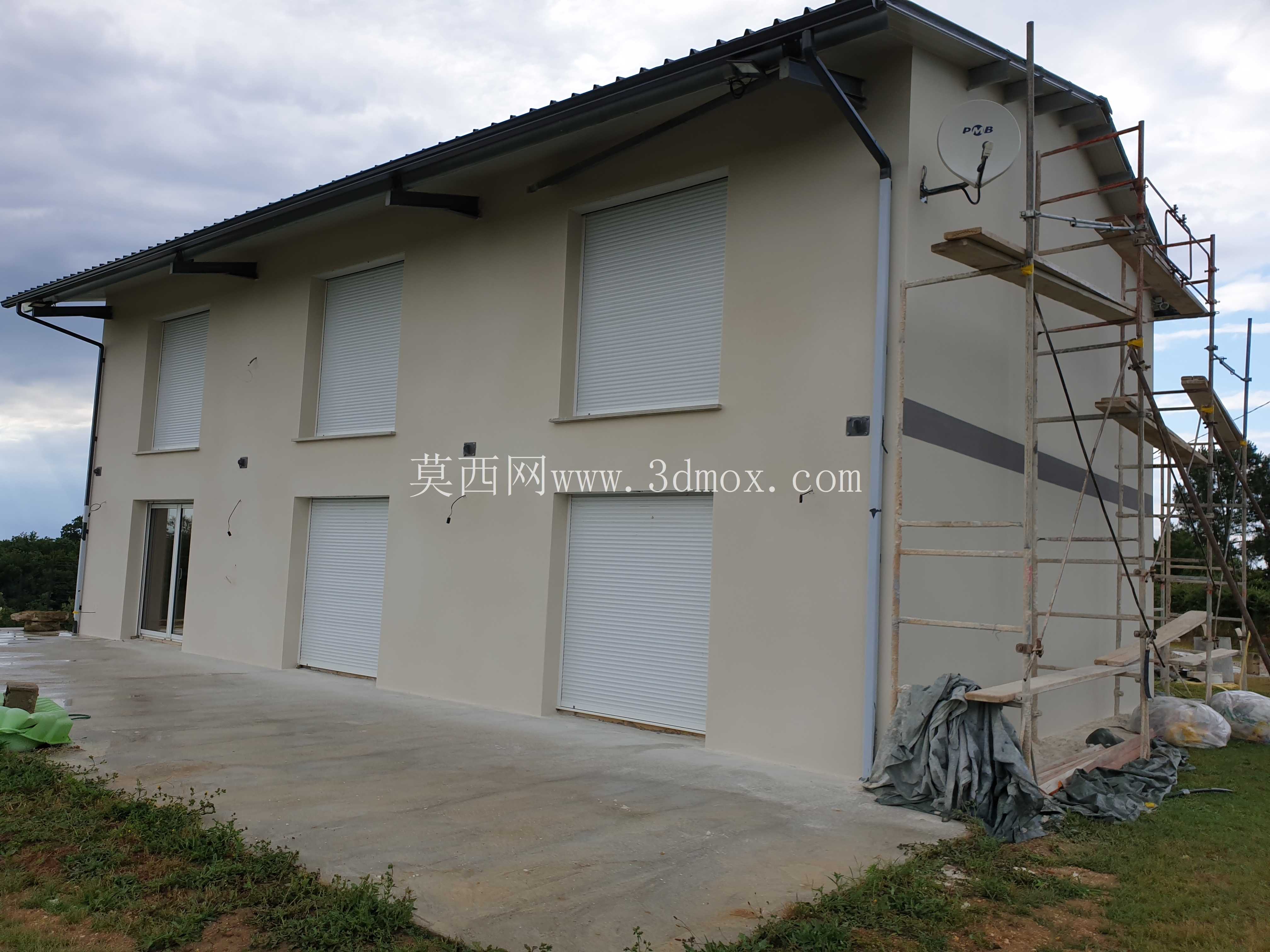

　　产品功能特性上，模型还原的钢框架采用主次梁铰接+柱脚刚接的连接形式，外墙预留了120mm厚度的保温层安装空间，屋面檐口处集成了成品天沟与落水管的安装位，外窗统一采用外遮阳卷帘的预留洞口，侧立面保留了脚手架搭设的连接点位，还原了施工阶段的临时固定构造，所有钢构件的连接节点都做了加劲肋补强设计，能满足8度抗震设防区的低层住宅受力要求。设计思路层面，建模过程中优先确定了钢柱的网格定位，横向柱距按照4.2m的常规住宅开间设置，纵向进深方向采用6m的单跨布局，避免室内出现过多立柱影响空间利用率，外墙围护结构采用外挂式安装逻辑，钢框架完成后即可从外侧依次安装保温层、饰面层，无需在墙体内部做二次砌筑，减少现场湿作业量；屋面采用双坡排水设计，坡度设置为25度，适配大部分地区的降雨降雪排水需求，檐口挑出宽度设置为600mm，能有效减少雨水对外墙的冲刷，卫星天线的安装位设置在山墙上部，避开屋面排水区域，减少信号遮挡与雨水渗漏隐患。

　　外形尺寸与安装边界方面，模型还原的住宅总面宽为12.6m，总进深为8.4m，首层层高3.3m，二层层高3.0m，室内外高差设置为150mm，钢柱采用H型钢截面，柱脚预埋螺栓的定位边界距离建筑外墙外边线300mm，施工时需在该范围内预留混凝土基础操作面，外窗洞口宽度统一为1.8m、高度1.5m，窗台距离完成地面900mm，符合民用建筑设计的通用尺寸要求；落水管沿山墙转角处布置，安装时需距离外墙饰面50mm，预留后期检修空间，脚手架连墙件的点位按照两步三跨的要求预留，施工完成后可采用同材质封堵件做防水处理，避免留下渗漏点。

　　建模过程中对所有钢构件的交接处都做了干涉检查，避免现场安装时出现构件碰撞问题，外墙饰面层的分格缝也按照600mm的模数做了预留，方便后期外墙挂板的批量裁切安装，整体构造逻辑完全贴合当前轻钢装配式住宅的施工工艺，没有脱离实际工程的理想化设计，所有节点都能在实际项目中找到对应的施工做法，可直接作为同类项目设计的参考模板，帮助结构设计人员快速完成方案阶段的构件排布与空间校验，减少重复建模的工作量。
