户外钢结构遮阳凉棚阳台结构设计

　　这套户外凉棚阳台结构，主要适配民用住宅外置露台、商业建筑外廊、餐饮门店外摆区这类需要兼顾遮阳挡雨与通透视野的场景，日常使用中可直接为下方活动区域阻隔正午直射强光，同时在小雨天气提供临时避雨空间，侧边配套的护栏结构也能满足临边区域的安全防护要求，避免人员或物品从高处坠落。从结构设计逻辑来看，整体采用立柱架空承载的框架式方案，所有竖向承重构件选用等截面矩形钢管，立柱底部预设膨胀螺栓安装孔位，可直接固定在混凝土露台基面或硬化地面上，安装时需保证各立柱的垂直公差控制在千分之二以内，避免长期受载后出现应力集中导致框架变形。

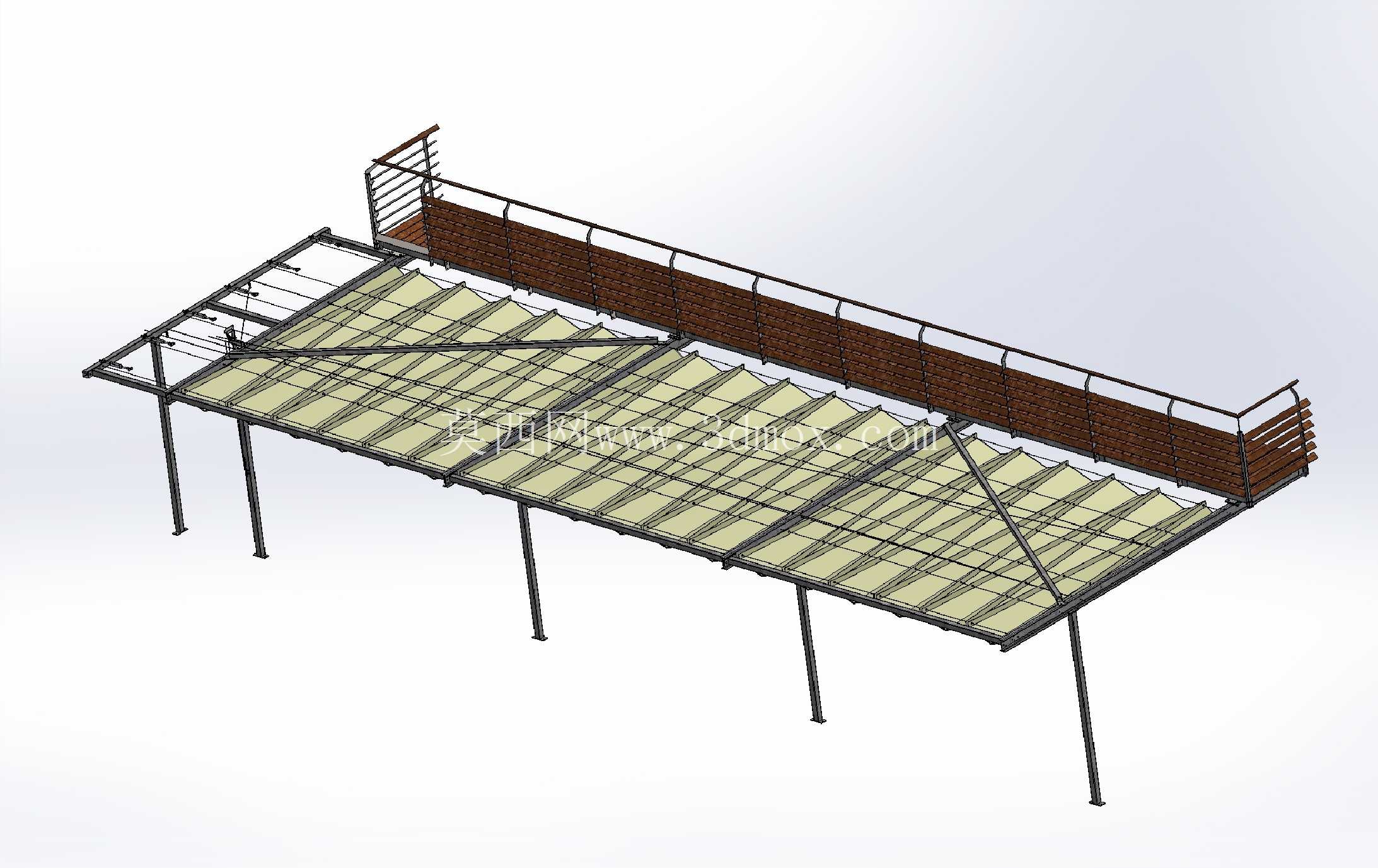

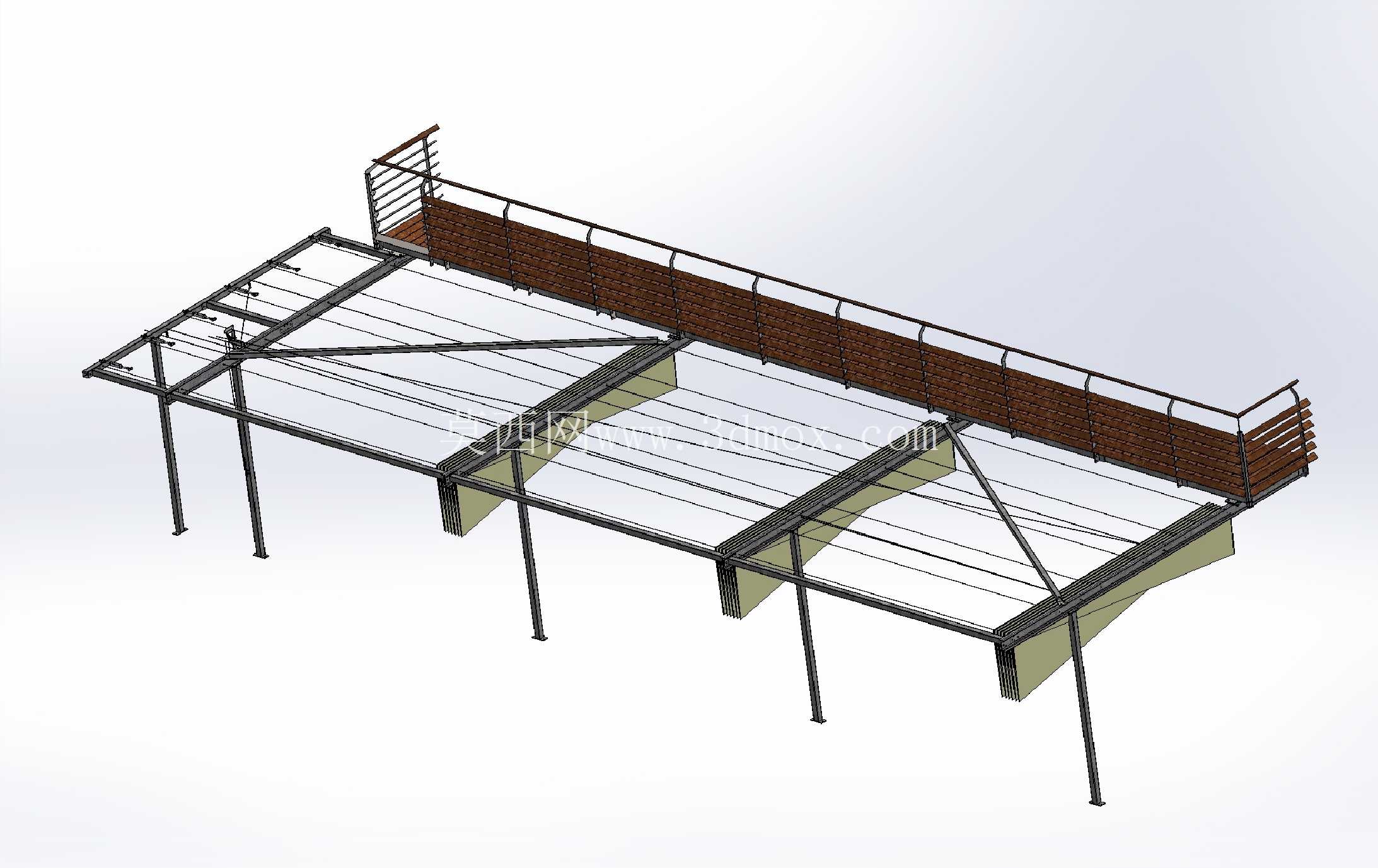

　　顶部承载框架采用纵横双向钢梁排布，横向主梁直接与立柱顶端焊接固定，纵向次梁按等间距排布在主梁上方，次梁上方预留遮阳板材的安装卡槽，可适配聚碳酸酯阳光板、夹胶钢化玻璃等不同透光率的面板材料，面板安装时需在搭接位置预留3-5mm的伸缩缝，匹配户外温差带来的材料热胀冷缩变形量，避免高温季节面板起拱开裂。侧边护栏部分采用竖向扁钢与横向扶手管组合的结构，护栏高度按照临边防护规范设置在1.1米，竖向杆件的净间距控制在110mm以内，防止儿童攀爬或头部卡入，护栏与顶部框架、侧边立柱之间采用满焊连接，焊后需做打磨除锈与户外喷塑处理，提升整体结构的耐候防锈能力。

　　在安装边界控制上，这套结构的外挑尺寸可根据实际露台宽度灵活调整，单跨最大跨度可做到6米无需额外增设中间立柱，避免遮挡下方活动空间，整体结构的顶部坡度设置为百分之五，可保证雨水顺着坡度自然流向预设的排水边沟，不会在面板表面积水形成额外荷载。结构受力计算时，顶部恒载按照面板自重加框架自重取值，活载同时考虑0.5kN/㎡的屋面活荷载与当地基本风压，沿海风压较大区域可适当加密次梁排布间距、增大立柱截面规格，提升整体抗风能力。所有钢构件在出厂前均需做抛丸除锈处理，表面喷涂户外耐候聚酯粉末，可适应-20℃到60℃的环境温度变化，长期户外使用不会出现漆面脱落、构件锈蚀的问题。

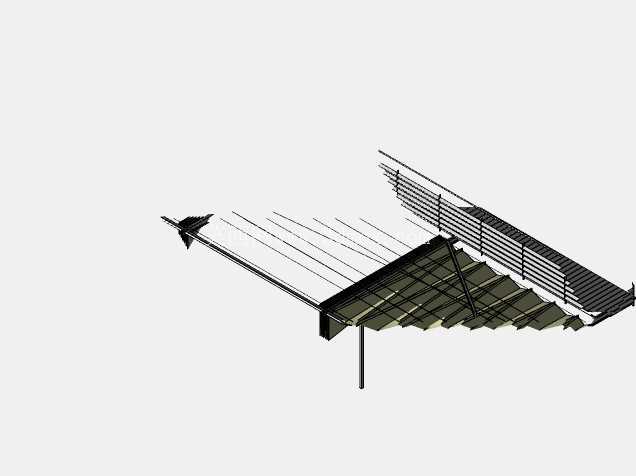

　　顶部面板的固定采用隐藏式压条设计，不会在面板表面外露固定螺丝，既提升整体外观的整洁度，也避免螺丝孔位置出现渗水问题。凉棚与建筑主体连接的一侧，采用化学锚栓将连接角钢固定在建筑外墙或阳台梁上，连接位置预设柔性防水垫片，避免安装时破坏建筑原有防水层导致渗水。实际使用过程中，这套结构可根据需求在侧边加装遮阳卷帘、防风挡雨帘等附属配件，拓展不同天气下的使用场景，框架上预设的安装孔位也可兼容加装照明灯具、绿植挂架等外置配件，无需额外在构件上钻孔破坏防腐层。从建模细节来看，所有构件的连接节点均按照实际焊接工艺做了焊缝预留，螺栓孔位的尺寸与位置公差完全匹配实际安装要求，可直接导出工程图用于下料加工，各构件的装配间隙控制在1mm以内，模拟实际安装时不会出现构件干涉无法装配的问题，立柱底部的调节脚结构可适配基面存在微小高度差的安装场景，安装时通过调节脚调整整体框架的水平度，无需额外对基面做找平处理。
