手动托盘搬运车配套地板多孔位定位工装

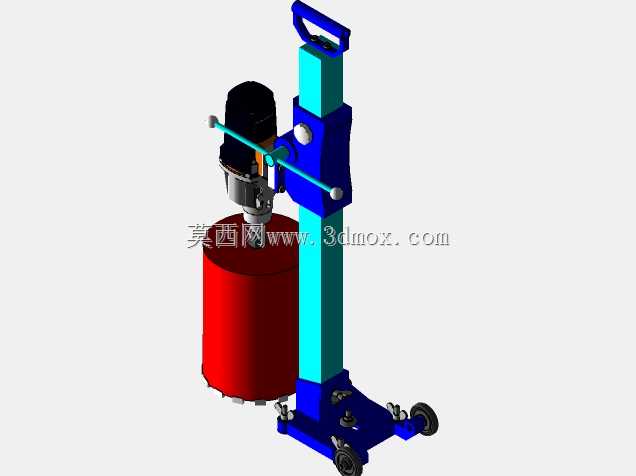

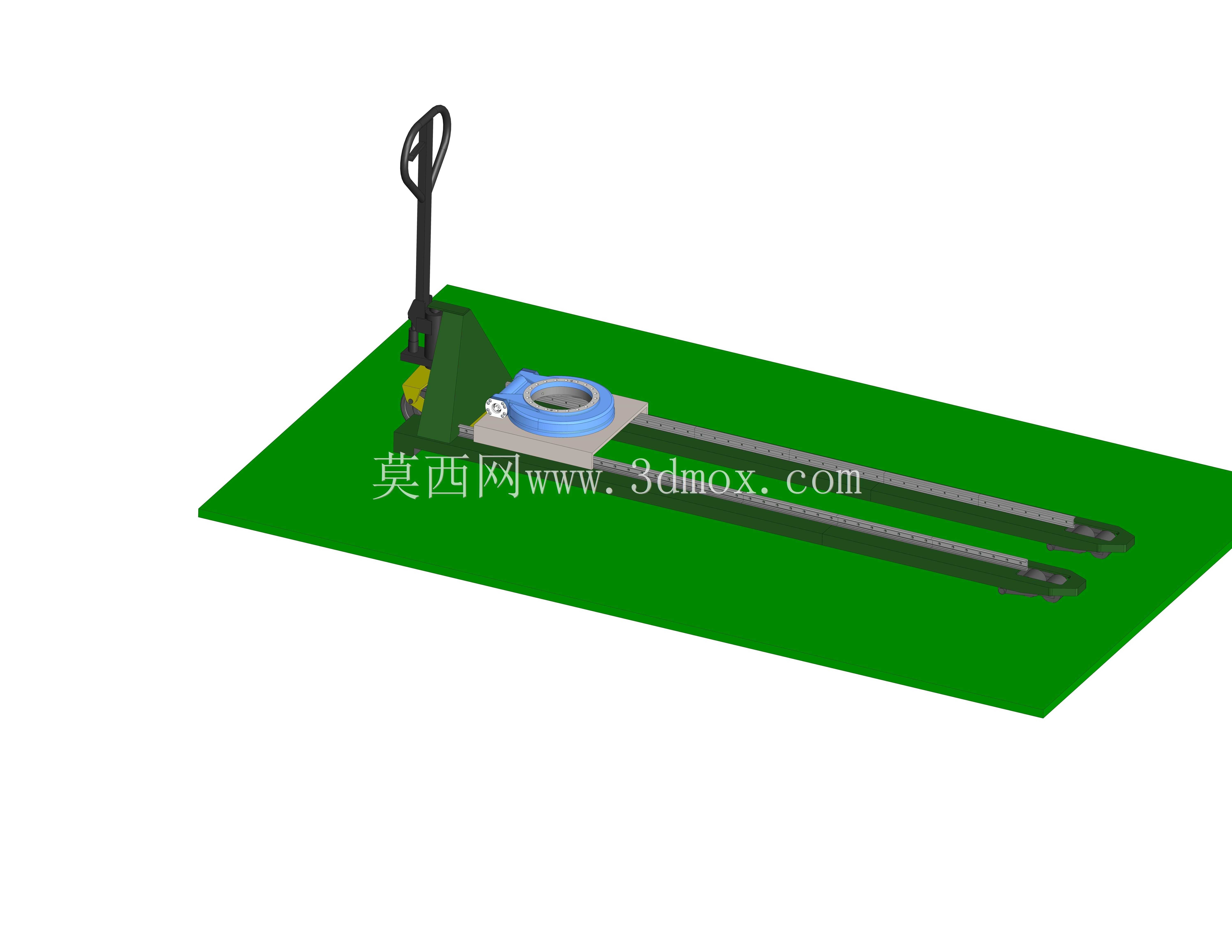

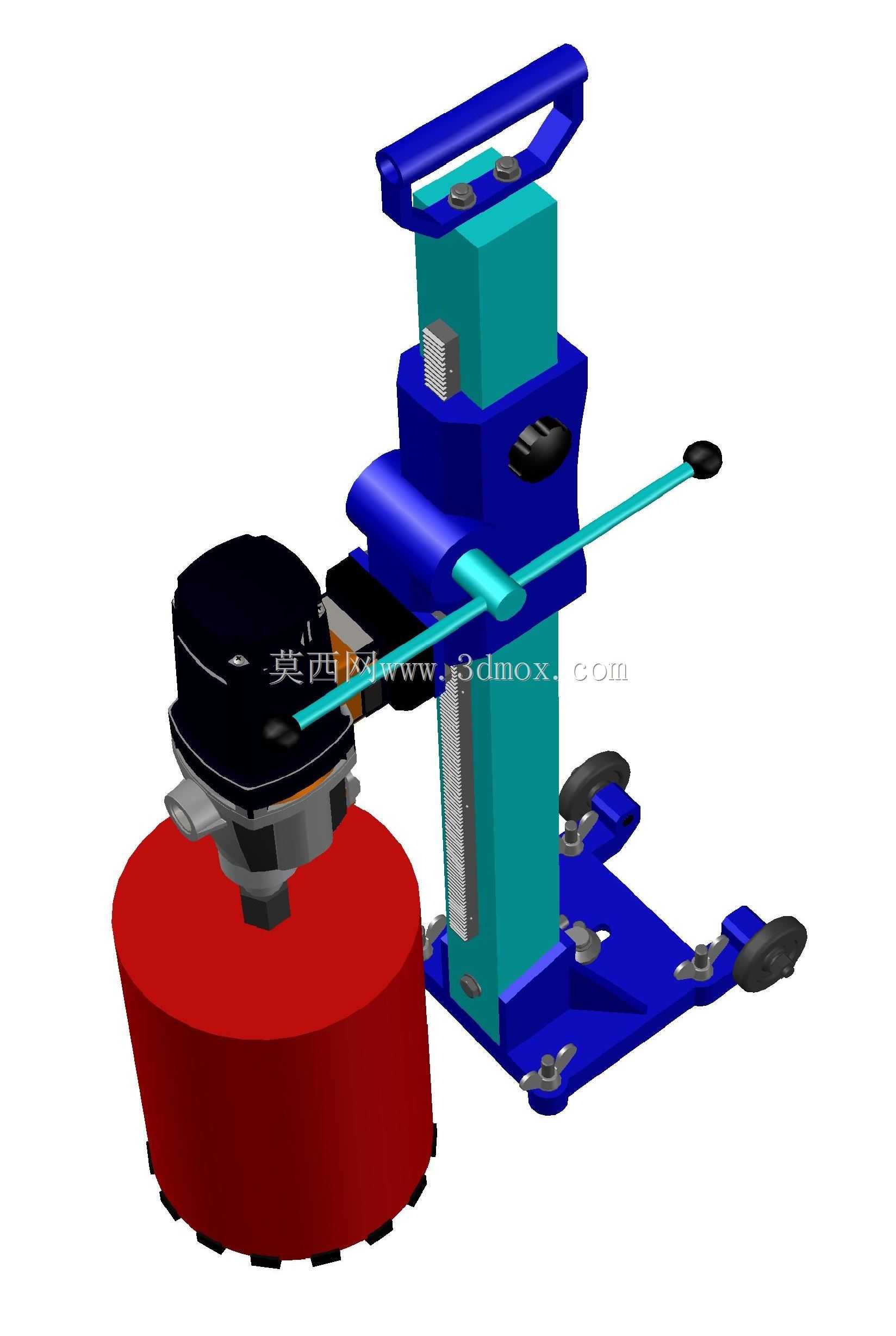

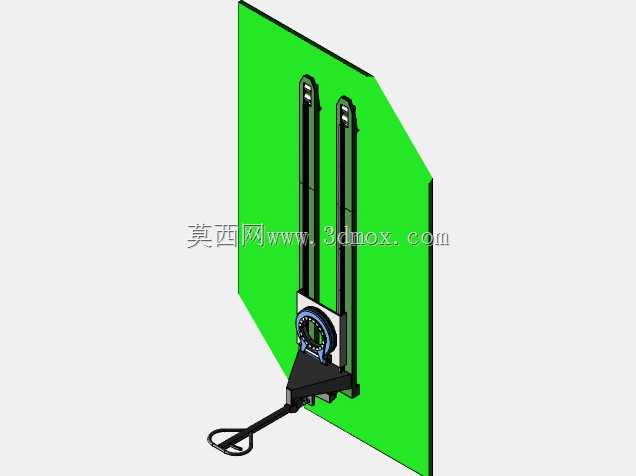

　　这套三维结构围绕车间地面钻孔作业与手动托盘搬运车的配合展开，核心是把一块带多孔位标记的绿色地板工装、手动液压托盘车以及钻孔定位辅具整合在同一作业场景中。现场使用时，工人先推动托盘车进入待加工区域，依靠车体叉臂承载定位底板，将底板上预设的孔位对准地面需要打孔的位置；随后无需反复丈量放线，即可沿底板孔位完成地面钻孔、膨胀螺栓安装或设备地脚固定。这种方式在设备安装、产线改造、仓储货架地脚施工中很常见，尤其适合地面孔位数量多、孔间距要求一致的场合。

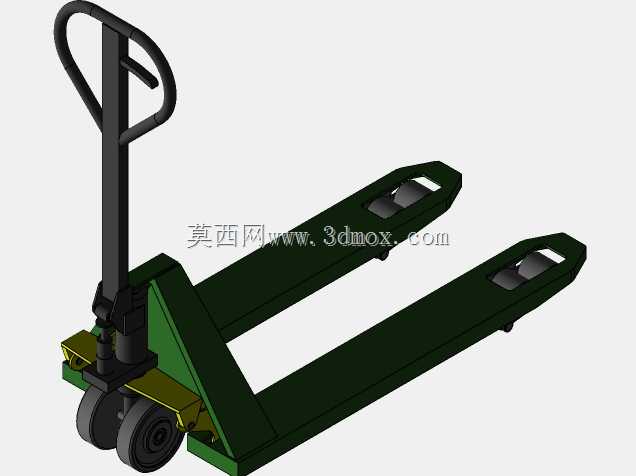

　　从结构组成看，画面左侧保留了手动托盘车的典型液压起升部件，包括竖直操作手柄、泵体安装座、前轮支撑与两根长叉臂。叉臂采用低剖面布局，能够顺利进入标准托盘或工装底板下方；手柄通过液压回路带动油缸顶升，使叉臂连同上方底板抬离地面，短距离转运时省力，到位后泄压落下，底板即可贴合地面作为钻孔模板。绿色底板并非随意平板，其上布置的环形定位件与长条导向件承担孔位约束作用：环形件可作为钻头导向或定位销基准，长条件则用于对齐行列孔，保证多孔之间的直线度与间距。

　　设计思路上，该工装重点解决地面钻孔中常见的三类问题。第一是孔位漂移，直接在水泥地面划线后钻孔，粉尘、视线误差和手持钻机摆动都会造成孔位偏差；采用底板模板后，钻套或定位孔把钻头限制在确定坐标内。第二是重复搬运麻烦，多孔位底板面积较大，人工抬运效率低，而托盘车叉臂可直接托举底板，完成一个区域后快速转移到下一区域。第三是现场基准不统一，长条导向件能够贴合已钻孔、墙边或设备中心线，使后续孔组与既有安装基准保持平行。

　　外形与安装边界方面，手动托盘车保持常规仓储车辆的窄体通道适应性，叉臂长度覆盖底板主要支撑区，转弯和退出时需要保留手柄摆动空间；底板铺设后应保证底面平整，避免翘曲导致钻孔角度倾斜。定位孔周边需预留钻机底座和排屑空间，不能让环形件过于靠近板边，否则手持钻施工时容易失稳。叉臂进入底板下方时，还要核对开口高度与底板加强梁位置，确保顶升点落在刚性区域，防止薄板局部变形。

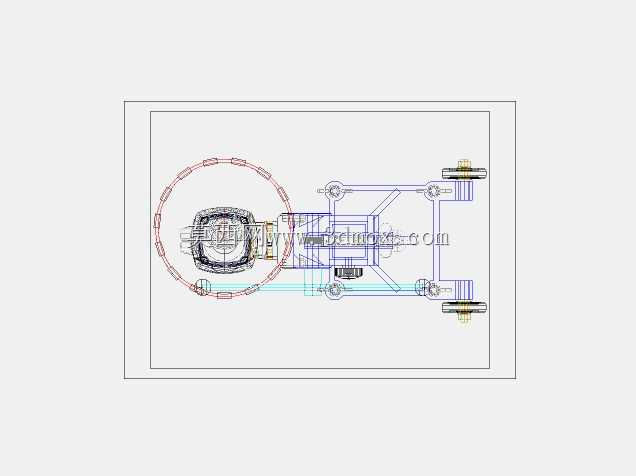

　　在实际建模时，车体部分需要准确表达液压泵体、手柄铰接点、轮组、叉臂截面和加强筋关系；工装底板则要关注孔阵列间距、导向件安装面、定位环高度以及与叉臂的避让间隙。若用于工程出图，还应补充底板厚度、孔位公差、钻套内径、地面贴合度和叉车叉臂极限高度等参数。整体结构并不复杂，但把搬运设备与钻孔模板结合后，能够明显减少地面放线次数，提高多孔施工的一致性，也为车间设备安装、流水线地脚固定和仓储区域改造提供了直观的三维校核依据。
