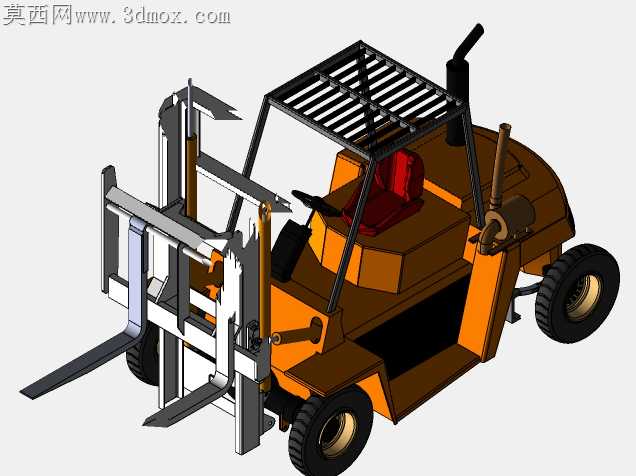

工业重载内燃叉车实体结构三维设计

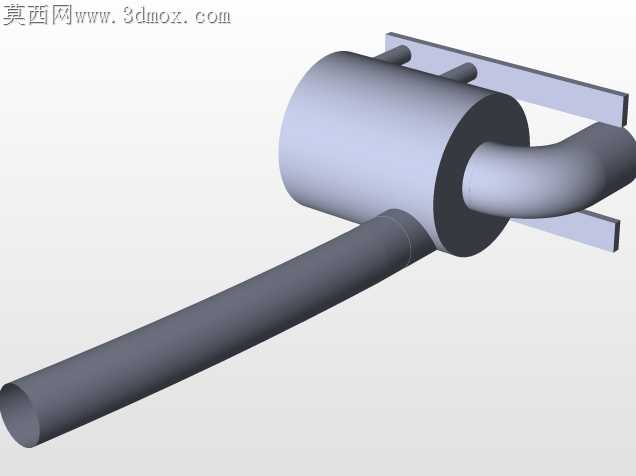

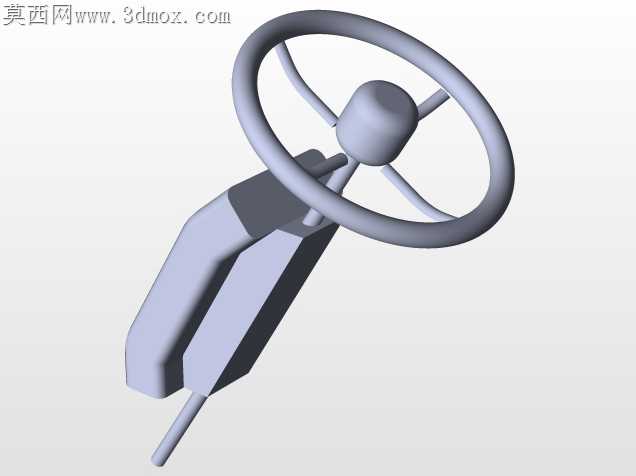

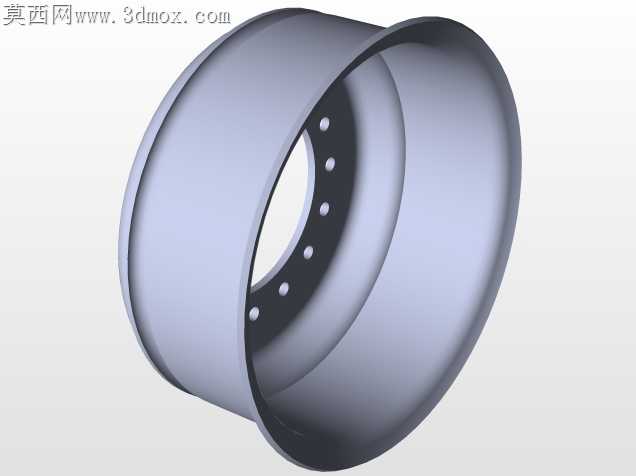

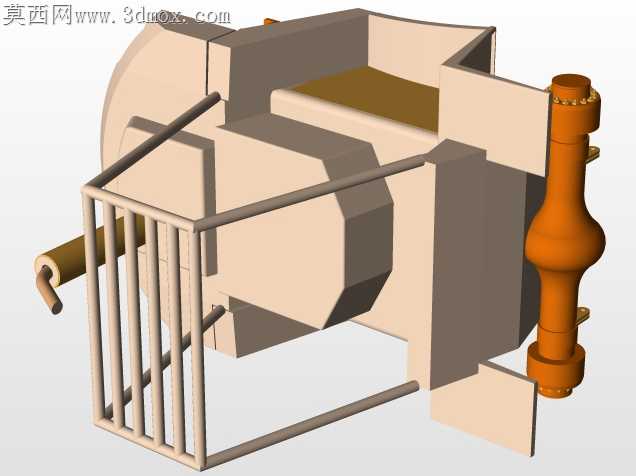

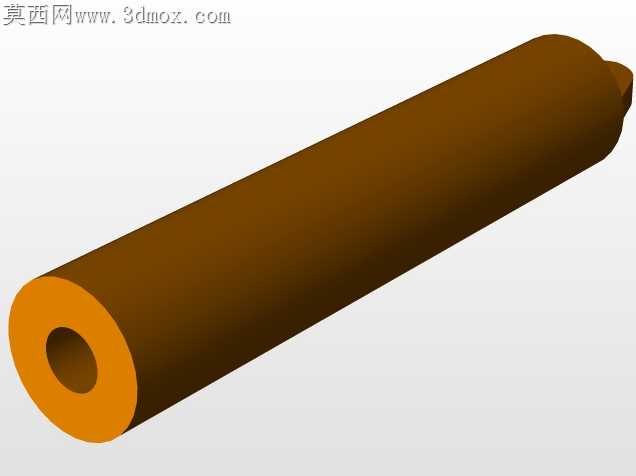

厂内重载作业场景里，叉车长期承受偏载冲击、频繁启停带来的交变载荷，门架变形、货叉架卡滞、护架焊缝开裂是一线运维最常碰到的故障点，这套三维结构在设计阶段就把这些现场痛点揉进了每一处细节考量里。货叉与叉架的连接位没有采用简化的直角贴合结构，而是预留了1.2度的微摆间隙，对应实际作业中货叉叉取货物时不可避免的微小偏斜，避免硬接触带来的连接销剪切断裂，叉架上下滚轮的安装座特意做了偏心可调结构，装配时可以根据门架槽钢的实际加工公差调整滚轮预紧量，不用靠额外加垫片补偿误差，能大幅降低后期维保的调整工时。顶部防护架的栅格结构没有做等距排布，靠近驾驶位正上方的栅格间距收窄了20毫米，对应重物坠落概率最高的区域提升抗冲击冗余，栅格条的截面选了带圆弧过渡的矩形，而非直角方管，焊接时能减少应力集中点，就算长期受振动载荷影响，焊缝位置也不容易萌生疲劳裂纹。驾驶区的操纵杆安装位特意往座椅侧偏移了35毫米，对应操作人员坐姿下的手臂自然活动范围，不用刻意探身操作，长时间作业能降低操作疲劳，座椅下方的车架盖板做了快拆式的卡扣结构，日常检查液压管路、制动线路时不用拧下十余颗固定螺栓，掀开盖板就能直接触及核心检修点。转向桥与车架的连接铰点处，预留了润滑脂注油通道的安装空间，三维结构里把注油嘴的位置引到了车架外侧，日常保养时不用钻到车底就能完成注脂操作，能避免因保养不便导致的铰点干磨故障。排气尾管的走向特意绕开了液压油箱的安装位，避免长期高温烘烤加速液压油老化，尾管出口朝向斜后方地面，不会直吹周边作业人员，也能避免排气带起地面扬尘影响作业视线。轮胎与轮罩的间隙留足了泥泞、碎石场景下的通行冗余，就算轮胎表面沾附厚层泥块，行驶过程中也不会和轮罩发生刮蹭，轮罩边缘做了翻边强化，受轻微磕碰时不容易出现凹陷变形。门架的升降油缸安装座做了嵌入式的定位止口，装配时油缸能直接卡入止口定位，不用反复调整同轴度，能减少装配过程中的反复调校工作量，也能避免油缸偏装带来的密封件偏磨漏油问题。
