工业带护栏网格平台斜向钢楼梯结构

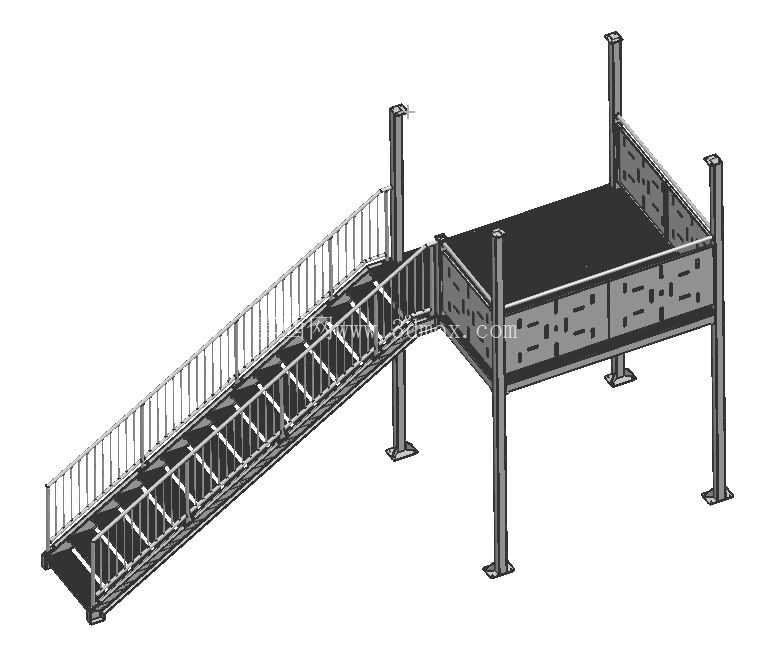

　　这套带网格平台的斜向钢梯结构，主要面向工业厂区内设备登高操作、跨线通行、高位巡检的作业场景，常见于生产车间设备旁、仓储区高位货架接驳、生产线跨工位通行段，解决作业人员从地面到1.2-2.5米高位作业面的安全通行问题，同时配套的平台可作为临时操作站位、小型工具暂存区域，适配多数常规工业设备的登高作业需求。从结构设计逻辑来看，整体采用方钢作为主承载框架，四根垂直立柱通过底部方形地脚板与混凝土地面做膨胀螺栓固定，立柱与地面接触位置预留了螺栓调节余量，可适配地面±15mm的平整度误差，降低现场安装的找平难度。

　　斜梯段的倾斜角度控制在42度以内，符合工业人行梯的坡度安全要求，踏步采用防滑花纹钢板折弯成型，每级踏步的高度差控制在3mm以内，避免人员通行时出现绊脚风险，梯段两侧设置双横杆式防护栏杆，栏杆立杆间距不大于1100mm，扶手高度距离踏步面900mm，中间横杆距离踏步面450mm，完全满足工业防护栏杆的安全规范要求。端部的网格平台采用钢格板作为铺面，钢格板的网格间隙控制在30mm以内，既可以保证作业面的防滑性能，也能避免小型工具、零件从平台缝隙掉落，平台周边同样设置与梯段同规格的防护栏杆，临空面做全封闭围挡，仅在与梯段衔接的位置预留通行开口，平台的有效使用面积可满足2-3名作业人员同时站位操作，承载能力按每平方米200kg的均布荷载设计，完全覆盖常规人工操作、小型工具摆放的载荷需求。

　　在安装边界方面，整套结构的水平投影长度根据梯段高度匹配，以1.5米平台高度为例，梯段水平投影长度约1.8米，加上平台自身1.21.5米的占地面积，整套结构安装所需的地面净空间约为3米长、2米宽，安装时需保证立柱固定位置的地面混凝土强度不低于C20，地脚螺栓采用M12膨胀螺栓，埋深不小于100mm，确保整体结构的抗侧移能力。设计过程中充分考虑了现场安装的便捷性，所有构件均采用螺栓连接的装配式设计，无需现场焊接作业，构件出厂前已完成表面防锈喷涂处理，现场只需按照装配孔位拼接即可，单套结构的安装可由两名作业人员在4小时内完成，大幅降低现场施工的成本与周期。

　　梯段与平台的衔接位置做了过渡圆角处理，避免尖锐棱角对通行人员造成磕碰，所有钢结构构件的边缘均做了倒角去毛刺处理，符合工业设备的安全设计要求。在实际使用场景中，这类钢梯平台可直接搭配生产设备的操作位使用，也可作为车间内跨输送带的通行梯使用，还可根据实际需求在平台侧面加装工具挂板、照明支架等附属配件，拓展使用功能。结构的主框架采用4040*3mm方钢焊接成型，焊接位置均做了焊渣清理与防锈补漆处理，整体结构的抗风载、抗振动能力可满足室内生产车间的使用要求，若用于室外场景，只需额外增加地脚螺栓的埋深、更换镀锌钢格板铺面即可适配。
