弧形出入口钢结构雨棚支撑结构设计

　　这套钢结构支撑体系主要服务于公共建筑弧形出入口、露天停车场边缘的雨棚搭建场景，也可适配商业建筑沿街挑檐、园区人行通道顶棚的支撑需求，核心作用是为上部覆盖的采光面板、挡雨板材提供稳定的承载骨架，同时兼顾外立面的视觉通透感，避免传统混凝土支撑结构带来的遮挡问题。从实际落地的工况来看，这类结构常年暴露在室外环境，需要承受自重荷载、区域常规风荷载、冬季积雪荷载以及偶发的检修集中荷载，所有构件的受力路径都经过明确梳理，竖向荷载通过立柱直接传导至下部预埋基础，水平方向的风荷载则通过横向系梁、斜向支撑形成的空间桁架体系分散消解，不会出现局部应力集中导致的构件变形问题。

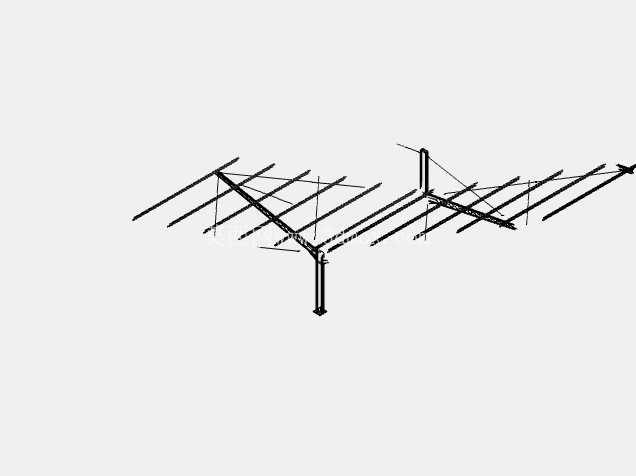

　　设计阶段优先考虑了现场安装的便捷性，所有钢构件均采用标准化分段设计，主立柱选用矩形截面型钢，单根立柱的安装定位边界预留了50mm的调节余量，可适配现场基础施工的微小误差，不需要在现场进行大规模的切割焊接作业，仅通过高强螺栓即可完成主体框架的拼接，能大幅缩短现场施工周期，降低高空作业的安全风险。横向的主次梁采用错落布置的形式，沿弧形顶棚的曲率方向排布，主梁与立柱的连接节点采用加劲肋强化，可承受双向弯矩作用，次梁上预留的标准化安装孔位，可直接固定上部的采光板、金属屋面板等覆盖材料，孔位间距按照常规建材的模数设置，不需要额外在现场钻孔。

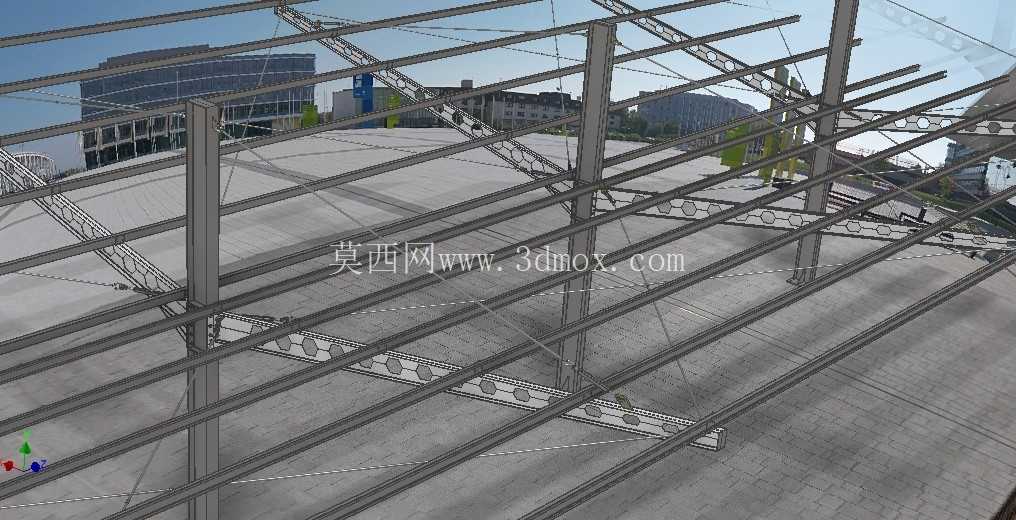

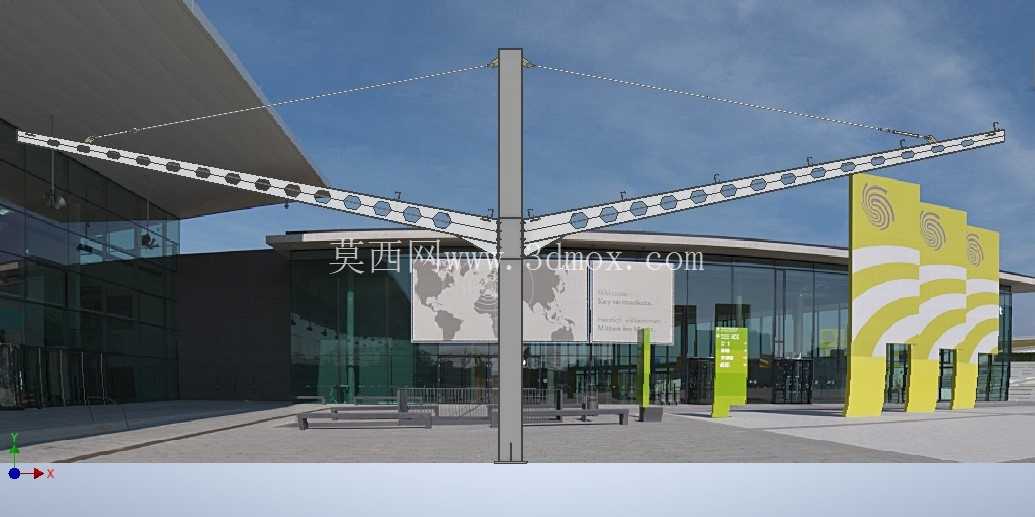

　　结构的外挑尺寸根据常规人行、车行通行的净空要求设置，立柱排布避开了主要通行路径，最低净空满足小型车辆通行以及行人无障碍通行的要求，不会出现碰头、剐蹭车辆的问题。斜向支撑的布置兼顾了结构稳定性与视觉效果，没有采用密集的交叉支撑形式，而是通过间隔布置的斜向构件形成稳定的三角受力体系，在保证结构整体刚度的同时，尽可能减少对视线的遮挡，适配现代建筑对外观通透度的要求。所有外露钢构件的连接节点都做了平滑过渡处理，没有突出的尖锐棱角，避免后期使用过程中出现磕碰伤人的问题，构件表面的防腐处理预留了足够的涂层厚度，可适应室外多雨、多尘的使用环境，降低后期维护的频次。

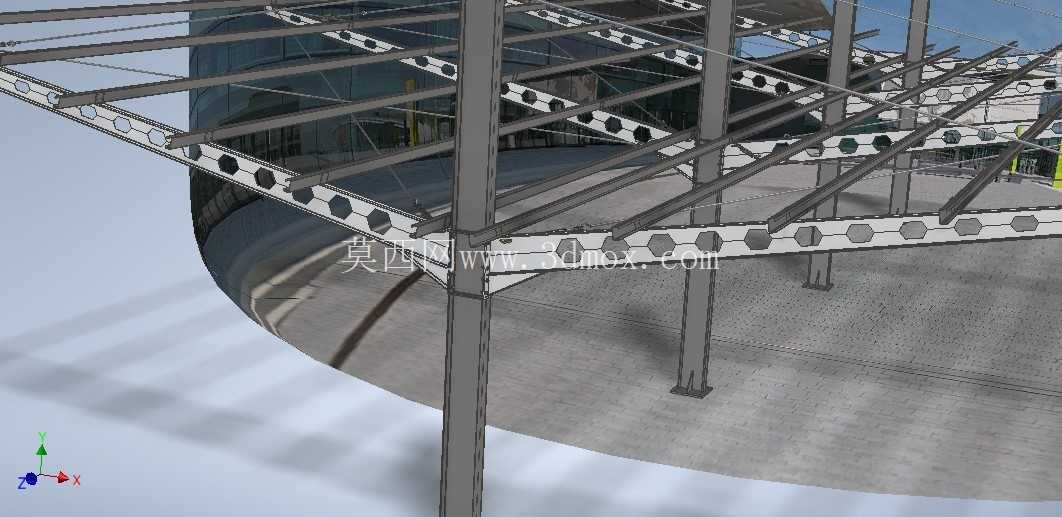

　　从建模细节来看，所有构件的截面规格、连接节点的螺栓排布都完全符合实际加工的要求，没有出现建模过程中常见的构件干涉、孔位错位问题，可直接导出加工图纸用于车间下料生产，也可用于施工前的安装工序模拟，提前预判现场安装可能出现的碰撞问题，优化施工顺序。针对弧形区域的构件，建模过程中严格按照曲率半径做了弯弧处理，所有构件的拼接缝隙控制在规范允许的范围内，安装完成后可顺滑贴合上部弧形面板的弧度，不会出现折线拼接导致的外观缺陷，也避免了面板安装时出现的应力集中导致的板材开裂问题。
